Номер по Госреестру СИ: 40760-09
40760-09 Мониторы-трансмиттеры
(DTM)
Назначение средства измерений:
Мониторы-трансмиттеры серии DTM предназначены для измерения виброускорения, виброскорости, виброперемещения, осевого сдвига и частоты вращения.
Внешний вид.
Мониторы-трансмиттеры
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 25.06.2019
Номер записи - 128568
ID в реестре СИ - 350968
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
DTM 501,
Производитель
Изготовитель - Фирма "ProvibTech, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
После предварительного распознавания графических файлов с приказами и приложениями к приказам Росстандарта, появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 2
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 730 дн.
Приказы РСТ, где упоминается данный тип СИ
№1142 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 44 КИБ
№1539 от 2023.08.01 ПРИКАЗ_Об утверждении типов средств измерений (12)
Наличие аналогов СИ: Мониторы-трансмиттеры (DTM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
40760-09 Мониторы-трансмиттеры (DTM) Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
57837-14 Установки измерительные (СПЕКТР М) Научно-производственное общество с ограниченной ответственностью «Новые технологии эксплуатации скважин» (ООО НПО «НТЭС») (РОССИЯ г. Бугульма, Республика Татарстан) |
|
40760-09 Мониторы-трансмиттеры (DTM) Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
57879-14 Аппаратура ("Вибробит 400") Общество с ограниченной ответственностью Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ") (РОССИЯ г. Ростов-на-Дону) |
Все средства измерений Общество с ограниченной ответственностью Научно-производственное предприятие "ВИБРОБИТ" (ООО НПП "ВИБРОБИТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40760-09 25.06.2019 |
Мониторы-трансмиттеры, DTM Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
40761-09 25.06.2019 |
Вибропреобразователи , TM Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40762-09 25.06.2019 |
Преобразователи вихретоковые, TM Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40763-09 25.06.2019 |
Выключатели виброизмерительные, PT580 Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40764-09 25.06.2019 |
Виброметры, PT Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40765-09 25.06.2019 |
Мониторы, PT2060 Фирма "ProvibTech, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок. В отчете использованы не все группы СИ, а только самые крупные группы СИ (5 тыс.), название которых состоят не более чем из двух слов.
На круговой диаграмме показано распределение поверок СИ по группам. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по группам СИ, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько групп.
Столбчатая диаграмма демонстрирует то же распределение поверок по группам СИ, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Аппаратура ("Вибробит 400")
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ООО "КЭР-АВТОМАТИКА" (RA.RU.314473) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Аппаратура ("Вибробит 400")
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6500 | 6500 |
Знак утверждения типа
Знак утверждения типананосится на корпус монитора-трансмиттера методом наклейки и на титульный лист Руководства по эксплуатациитипографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации «Мониторы-трансмиттеры серии DTM».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к мониторам-трансмиттерам серии DTMТехническая документация фирмы ProvibTech, Inc., США.
Поверка
Поверка осуществляется по документу МП 40760-09 «Мониторы-трансмиттеры серии DTM фирмы ProvibTech, Inc., США. Методика поверки», утвержденному ФГУП «ВНИИМС » 2 июня 2009 г.Основные средства поверки: генератор сигналов низкочастотный прецизионный Г3-110 (г/р № 5460-76); источник питания постоянного тока Б5-44А (г/р № 5964-77); мультиметр цифровой Agilent 34411А (г/р № 33921-07); частотомер электронносчетный Ч3-57 (г/р № 6081-77).
Изготовитель
Фирма «ProvibTech, Inc.», США
Адрес: 11011 Booklet Drive, Suite 360, Houston, Texas 77099, США.
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Мониторы-трансмиттеры серии DTM (далее мониторы) предназначены для обработки сигналов, поступающих от вибропреобразователей моделей ТМ0782А, TM0793V и ТМ079D (Госреестр СИ № 40761-09) и преобразователей вихретоковых серии ТМ (Госреестр СИ № 40762-09), и представляют собой комбинацию драйвера и процессора, осуществляющего преобразование переменного сигнала в нормированный ток 4 - 20мА. Мониторы выпускаются в нескольких модификациях, которые различаются измеряемыми характеристиками вибрации: DTM20 и DTM101 предназначены для измерения виброускоерния, виброскорости или виброперемещения; DTM10, DTM201, DTM202, DTM301, DTM302, DTM501 и DTM502 для измерения виброперемещения, осевого сдвига или частоты вращения вала. Драйверы, входящие в состав мониторов, осуществляют питание вихретоковых датчиков и вибропреобразователей с выходом по напряжению.
Мониторы имеют нормированный токовый выход 4 - 20 мА или выход по напряжению 1 - 5 В.
Мониторы снабжены реле и позволяют программировать аварийные уставки от 0 до 100 % диапазона срабатывания.
Мониторы имеют различные исполнения отличающиеся диапазоном срабатывания, наличием или отсутствием уставок, монтажом, подключаемыми преобразователями и диапазоном частот.

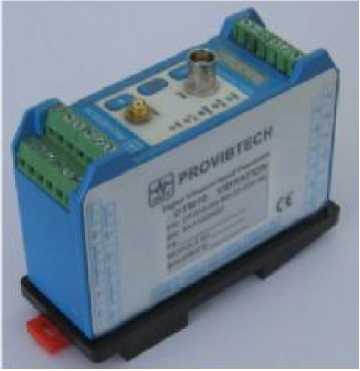

Внешний вид мониторов-трансмиттеров серии DTM представлен на рисунке 1.
Рисунок 1 -Внешний вид мониторов-трансмиттеров серии DTM
1 шт .
1 экз .
1 экз .
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазоны порога срабатывания по виброперемещению (размах), мкм: DTM20, DTM101, DTM10 и DTM301 |
от 0 до 200 от 0 до 500 от 0 до 100 |
|
DTM10 и DTM201 |
от 0 до 200 от 0 до 1000 от 0 до 100 |
|
Диапазоны порога срабатывания по виброскорости (пик и СКЗ), мм/с: DTM20 и DTM101 |
от 0 до 50 от 0 до 100 от 0 до 20 |
|
Диапазоны порога срабатывания по виброускорению (СКЗ), м/с2: DTM20 и DTM101 |
от 0 до 50 от 0 до 100 |
|
Диапазоны порога срабатывания по осевому сдвигу, мм: DTM10 и DTM202 |
±1 ±2 ±6 ±12 |
|
DTM10 и DTM302 |
±1 ±2 |
|
Диапазоны порога срабатывания по частоте вращения, об/мин: DTM10, DTM 501, DTM10, DTM 502 |
от 0 до 1000 от 0 до 3600 от 0 до 6000 от 0 до 10000 от 0 до 30000 от 0 до 50000 |
|
Диапазоны частот, Гц: DTM20 и DTM101: измерение виброускорения измерение виброскорости и виброперемещения низкочастотное измерение виброускорения, виброскорости и виброперемещения |
от 4 до 10 000 от 4 до 3 000 от 0,5 до 20 |
|
DTM10, DTM201, DTM 202, DTM301, DTM302, DTM501 и DTM 502 низкочастотное измерение |
от 4 до 4 000 от 0,5 до 20 |
|
Номинальные коэффициенты преобразования датчиков, работающих с DTM: -2 ТМ0782А, мВ/(м<2) TM0793V, мВ/(ммт') TM079D, мВ/мкм вихретоковый датчик диаметром 5 мм и8 мм, мВ/мкм вихретоковый датчик диаметром 11 мм, мВ/мкм вихретоковый датчик диаметром 25 мм, мВ/мкм |
10 4,0 4 8 4 2 |
|
Погрешность калибровочного коэффициента преобразования на базовой частоте, %, не более |
±1 |
|
Неравномерность амплитудно-частотной характеристики, дБ |
±3 |
|
Диапазон срабатывания, % верхнего предела диапазона порога срабатывания |
от 0 до 100 |
|
Погрешность срабатывания, %, не более |
±1 |
|
Условия эксплуатации: диапазон рабочих температур, 0С |
от минус 35 до 70 |
|
Напряжение питания (пост.), В |
от 22 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
115х70х75 |
|
Масса, кг, не более |
1,0 |
