Номер по Госреестру СИ: 40862-09
40862-09 GNSS-приемники спутниковые геодезические многочастотные
(SIGMA)
Назначение средства измерений:
GNSS-приемники спутниковые геодезические многочастотные SIGMA (далее -приемники) предназначены для измерений координат и геодезических определений относительного местоположения объектов.
Внешний вид.
GNSS-приемники спутниковые геодезические многочастотные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 06.06.2019
Номер записи - 128684
ID в реестре СИ - 351084
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Sigma-D, Sigma-3N , SIGMA S, SIGMA GNSS, SIGMA G3T, SIGMA - Q, SIGMA, Javad SIGMA, GNSS-приемник спутниковый геодезический многочастотный SIGMA-S, GNSS-приемник спутниковый геодезический многочастотный SIGMA, GNSS-приемник спутниковый геодезический многочасто, GNSS-приемник спутниковый геодезический многочастотный SIGMA, GNSS-приемник спутниковый геодезический многочаст, GNSS- приемник спутниковый геодезический многочастотный SIGMA, GNSS- приемник спутниковый геодезический многочаст, GNSS Sigma G3T, 00927, -, GNSS-приемник спутниковый геодезический многочаст,
Производитель
Изготовитель - Фирма "Javad GNSS Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Статистика
Кол-во поверок - 831
Выдано извещений - 1
Кол-во периодических поверок - 495
Кол-во средств измерений - 250
Кол-во владельцев - 54
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№882 от 2015.07.28 О продлении срока действия свидетельств об утверждении типа средств измерений
№496 от 2019.03.12 О переоформлении свидетельства об утверждении типа средства измерений № 59999 "Комплексы аппаратно-программные "АвтоУраган-ВСМ2" и внесении изменений в описание типа
№1135 от 2020.06.29 ПРИКАЗ продление типов СИ 17 шт
№1768 от 2020.10.23 Овнесении изменений в описание типа средств измерений на комплексы аппаратно-программные "АвтоУраган-ВСМ2-М"
№2227 от 2020.12.23 О внесении изменений в описание типа на комплексы измерительные программно-технические "Азимут 4"
№2258 от 2020.12.28 о продлении срока действия и внесении изменений в описание типа на комплексы аппаратно-программные "АвтоУраган-ВСМ2"
№2333 от 2020.12.31 Об утверждении типа средств измерений
№2460 от 2020.12.31 О внесении изменений в описание типа на комплексы аппаратно-программные "АвтоУраган-ВСМ2-М"
Наличие аналогов СИ: GNSS-приемники спутниковые геодезические многочастотные (SIGMA)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
40862-09 GNSS-приемники спутниковые геодезические многочастотные (SIGMA) Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
83171-21 Аппаратура (ПС ТДЦК.468139.004) АО "КБ НАВИС" (РОССИЯ г. Москва) |
|
40862-09 GNSS-приемники спутниковые геодезические многочастотные (SIGMA) Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
83172-21 Аппаратура (РС ТДЦК.468139.003) Акционерное общество "Конструкторское бюро навигационных систем" (РОССИЯ г. Москва) |
Все средства измерений Акционерное общество "Конструкторское бюро навигационных систем"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
40045-08 09.11.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1-G2T, TRIUMPH-1-G3T Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
40861-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, ALPHA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40862-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, SIGMA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
40863-09 06.06.2019 |
GNSS-приемники спутниковые геодезические многочастотные, DELTA Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44859-10 01.08.2015 |
GNSS-приемники спутниковые геодезические одночастотные, GISmore-G2, GISmore-G3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47126-11 18.05.2021 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-V.S. Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
58995-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-2 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59050-14 02.10.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-LS Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59946-15 27.12.2024 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-1М Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
78106-20 27.04.2025 |
GNSS-приемники спутниковые геодезические многочастотные, TRIUMPH-3 Фирма "Javad GNSS Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Аппаратура (РС ТДЦК.468139.003)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 86 | 0 | 83 | 0 | 77 | 0 | 77 | |||
| ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА" (РОСС RU.0001.310380) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ООО "РУСГЕОКОМ" (RA.RU.314065) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 51 | 12 | 29 | 0 | 40 | 12 | 28 | |||
| ФБУ "КАМЧАТСКИЙ ЦСМ" (RA.RU.311296) | РСТ | 8 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО "КВАЛИТЕСТ" (RA.RU.312469) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| СГУГИТ (RA.RU.311286) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 5 | 0 | 4 | 0 | 4 | ||
| ФГБУ «Центр геодезии, картографии и ИПД» (0263) | 35 | 0 | 35 | 0 | 35 | 0 | 35 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 16 | 0 | 15 | 0 | 9 | 0 | 9 | |||
| ФБУ «Кировский ЦСМ» (RA.RU.311362) | РСТ | 38 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Восточно-Сибирский филиал ФГУП «ВНИИФТРИ» (RA.RU.311478) | РСТ | 36 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ЦЕНТР ИСПЫТАНИЙ И ПОВЕРКИ СРЕДСТВ ИЗМЕРЕНИЙ НАВГЕОТЕХ - ДИАГНОСТИКА"(ООО "ЦИПСИ НАВГЕОТЕХ - ДИАГНОСТИКА") | 112 | 0 | 101 | 1 | 71 | 0 | 71 | |||
| ФГУП «СНИИМ» (73) | РСТ | 21 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 84 | 0 | 84 | 0 | 52 | 0 | 52 | ||
| ФГУП "Северо-Кавказкое аэрогеодезическое предприятие" (RA.RU.310625) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ООО "Компания "Интер-Гео" (РОСС RU.0001.310018) | 16 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 40 | 0 | 40 | 0 | 40 | 0 | 40 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 62 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ЦМС ПРОГРЕСС" (1771) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| СГУГИТ (RA.RU.311286) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 54 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Забайкальский ЦСМ» (RA.RU.311502) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "ГЕОСТРОЙИЗЫСКАНИЯ" (RA.RU.312430) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «ГСИ-СЕРВИС» (RA.RU.313415) | 12 | 0 | 12 | 0 | 8 | 0 | 8 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 8 | 0 | 8 | 0 | 2 | 0 | 2 | ||
| АО «ВостСиб АГП» (RA.RU.312524) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 4 | 0 | 4 | 0 | 3 | 0 | 3 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ППК "РОСКАДАСТР" (RA.RU.310625) | 29 | 0 | 29 | 0 | 0 | 0 | 0 | |||
| ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ" (RA.RU.311500) | 2 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Аппаратура (РС ТДЦК.468139.003)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
9000 | 10797 |
|
ФБУ Красноярский ЦСМ Красноярский край |
16726 | 10797 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
10014 | 10797 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
10014 | 10797 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
10014 | 10797 |
Программное обеспечение
Приемники поставляются со встроенным программным обеспечением (далее ПО) «SIGMA firmware». Данное ПО позволяет осуществлять измерительный процесс в полевых условиях. Для управления процессом измерения используется одна из программ: «TRACY RU EDITION» или «TRIUMPH-VS SOFTWARE RU EDITION» В комплекте с приемниками поставляется также одна из программ постобработки: «JUSTIN RU EDITION» или «GIODIS RU EDITION». Эти программы предназначены для высокоточной обработки геодезических измерений, выполненных в режимах относительных и дифференциальных измерений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286. Идентификационные данные ПО приведены в таблице 2.
Таблица 2
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификацион ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификато ра ПО |
|
Аппаратно-встроенное ПО для GNSS-приемников спутниковых геодезических многочастотных SIGMA (SIGMA firmware) |
SIGMA firmware |
3.5.5 и выше | ||
|
Программа для обеспечения полевых съемок «TRACY RU EDITION» |
TRACY RU EDITION |
2.2.0.2314 и выше | ||
|
Программа для обеспечения полевых съемок «TRIUMPH-VS SOFTWARE RU EDITION» |
TRIUMPH-VS SOFTWARE RU EDITION |
1.10.2.832 и выше | ||
|
Программа «JUSTIN RU EDITION» для постобработки результатов измерений, полученных с помощью ГНСС-приемников |
JUSTIN RU EDITION |
2.107.142.31 и выше | ||
|
Программа «GIODIS RU EDITION» для постобработки результатов измерений, полученных с помощью ГНСС-приемников |
GIODIS RU EDITION |
1.5.13.02 и выше |
Знак утверждения типа
Знак утверждения типананосят на корпус приемников методом шелкографии и на лицевую сторону обложки руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
GNSS-приемники спутниковые геодезические многочастотные многочастотные SIGMA. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к GNSS-приемникам спутниковым геодезическим многочастотным SIGMAПриказ Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»;
МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем»;
Техническая документация фирмы-изготовителя «JAVAD GNSS, Inc.» (США).
Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
- при осуществление геодезической и картографической деятельности (в соответствии с пунктами 2.2 и 5 приложения № 2 приказа Министерства экономического развития РФ от 23 июля 2013 г. № 412 «Об утверждении перечня измерений, относящихся к сфере
государственного регулирования обеспечения единства измерений, выполняемых при осуществлении геодезической и картографической деятельности, и обязательных метрологических требований к ним, в том числе показателей точности измерений»)
Поверка
Поверкаосуществляется в соответствии с документом МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Изготовитель
Фирма «JAVAD GNSS, Inc.», США
Адрес: 900 Rock Avenue, San Jose, CA 95131, USA
Телефон: +1(408)770-1770.
Факс: +1(408)770-1799.
http://www.javad.com
Заявитель
ООО «Джавад Джи Эн Эс Эс»
Адрес: 125057, г. Москва, Чапаевский переулок, д.3.
Тел. +7(495) 228-2315.
Факс +7(495) 228-23-10.
http://www.javad.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, п/о Мендеево.
Почтовый адрес:141570, Московская область, Солнечногорский р-н, п/о Мендеево. Телефон: +7(495) 526-63-00, факс +7(495) 526-63-00
E-Mail: office@vniiftri.ru
Приемники используют сигналы спутниковых систем глобального определения местоположения: американской «Global Position System» (GPS) и российской «Глобальной Навигационной Спутниковой Системы» (ГЛОНАСС) для целей навигации и геодезии.
Приемники SIGMA способны принимать и обрабатывать спутниковые сигналы одновременно по 216-ти параллельным каналам на частотах и в частотных диапазонах (в зависимости от модификации), указанных в таблице 1, при этом осуществляется непрерывная коррекция в реальном времени задержек сигналов ГЛОНАСС во всех частотных каналах:
Таблица 1
|
GPS |
ГЛОНАСС | |
|
SIGMA-S |
1575,42 МГц (L1), 1227,60 МГц (L2), 1176,45 МГц (L5) |
(1602,56-1615,50) МГц (F1), (1246,00-1256,50) МГц (F2) |
|
SIGMA-D |
1575,42 МГц (L1), 1227,60 МГц (L2), |
(1602,56-1615,50) МГц (F1), (1246,00-1256,50) МГц (F2) |
|
SIGMA-Q |
1575,42 МГц (L1), 1227,60 МГц (L2) |
(1602,56-1615,50) МГц (F1), (1246,00-1256,50) МГц (F2) |
Модификации SIGMA-D, SIGMA-Q имеют в своем составе, соответственно, два и четыре независимых устройства приема спутниковых сигналов, что дает возможность определения взаимной угловой ориентации GNSS-антенн при навигационных применениях приемников.
Конструктивно приемники выполнены в компактном корпусе из легкого сплава. На верхней панели находятся три кнопки и два трехцветных светодиода, имеющих несколько функций: включение/выключение приемника и записи данных; контроль количества отслеживаемых спутников, источника питания, работы модема и модуля Bluetooth. На передней панели установлены: разъемы для антенного кабеля, внешнего источника электропитания, Ethernet, последовательных портов RS-232 и USB-порта. Электропитание осуществляется от двух встроенных перезаряжаемых литиево-ионных батарей.
Допускается подключение к приемникам полевого контроллера, что позволяет контролировать измерительный процесс в полевых условиях.
Приемники поставляются с программным обеспечением Justin, Giodis и Tracy.

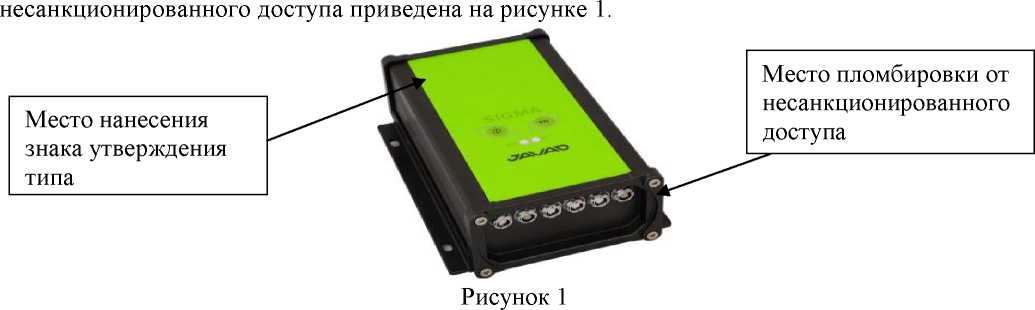

Внешний вид приемника приведен на рисунке 1, схема пломбировки от
Комплектность приемников приведена в таблице 4.
Таблица 4
|
- GNSS-приемник спутниковый геодезический многочастотный SIGMA-S, SIGMA-D или SIGMA-Q |
1 шт. (по заказу) |
|
- GNSS-антенна внешняя типа Choke Ring,TrAnt или GrAnt |
1 шт. (по заказу) |
|
- батареи электропитания |
2 шт. |
|
- устройство зарядное |
1 шт. |
|
- кабель антенный 3, 5, 10 или 30 метров |
1 шт. (по заказу) |
|
- кабель электропитания приемника с удлинителем |
1 шт. |
|
- кабель передачи данных в компьютер |
1 шт. |
|
- чемодан транспортировочный |
1 шт. |
|
- штатив геодезический |
1 шт. |
|
- веха геодезическая |
1 шт. |
|
- трегер |
1 шт. |
|
- контроллер полевой Victor или Recon |
1 шт. (по заказу) |
|
- програмное обеспечение JUSTIN, GIODIS (на компакт-диске) |
1 шт. |
|
- программное обеспечение TRACY (на компакт-диске) |
1 шт. |
|
- Руководство по эксплуатации SIGMA-001.РЭ (на компакт диске) |
1 шт. |
приемников приведены в таблице 3.
Таблица 3
|
SIGMA-S: 216 каналов GPS/ГЛОНАСС, код и фаза несущей на частотах L1, L2, L5 и в частотных диапазонах F1, F2 | |
|
SIGMA-D: 216 каналов GPS/ГЛОНАСС, код и фаза несущей на частотах L1, L2 | |
|
SIGMA-Q: 216 каналов GPS/ГЛОНАСС, код и фаза несущей на частотах L1, L2 и в частотных диапазонах F1, F2 | |
|
Режимы Статика и Быстрая статика Пределы допускаемой абсолютной погрешности измерения длина базиса, мм: в плане по высоте (диапазон длин базисов, км: 0,07 до 30) |
± 3-(3 + 5^10-7<D) ± 3-(5 + 540’7^) Здесь и далее D - измеренная длина базиса в мм |
|
Режим Кинематика с постобработкой Пределы допускаемой абсолютной погрешности измерения длина базиса, мм: в плане по высоте (диапазон длин базисов, км: 0,07 до 30) |
± 3-(10 + 1,0-10-6<D) ± 3-(15 + 1,5-10’6-D) |
|
Режим Кинематика в реальном времени (RTK) Пределы допускаемой абсолютной погрешности измерения длина базиса, мм: в плане по высоте (диапазон длин базисов, км: 0,07 до 30) |
± 3-(10 + 1,0-10<D) ± 3-(15 + 1,5-10’6-D) |
|
Электропитание, В, постоянного тока: -внутренний источник (два Li-Ion аккумулятора) - внешний источник |
7,4 от 10 до 30 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
190 х 132 х 61 |
|
Масса, кг, не более |
1,33 |
