Номер по Госреестру СИ: 40983-09
40983-09 Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые
(EM10)
Назначение средства измерений:
Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые ЕМ10 предназначены для измерения влажности зерна (зерновых, зернобобовых, семян масличных культур) и зернопродуктов (муки, крупы, отрубей).
Внешний вид.
Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 25.06.2019
Номер записи - 128818
ID в реестре СИ - 351218
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Нет данных, ЕМ10, ЕМ-10, ЕМ 10, EM10, -,
Производитель
Изготовитель - Фирма "Chopin"
Страна - ФРАНЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 324
Выдано извещений - 6
Кол-во периодических поверок - 174
Кол-во средств измерений - 56
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 548 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые (EM10)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Chopin"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
38252-08 01.08.2013 |
Анализаторы инфракрасные зерна и зернопродуктов, INFRANEO Фирма "Chopin" (ФРАНЦИЯ ) |
ОТ |
1 год |
|
40983-09 25.06.2019 |
Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые, EM10 Фирма "Chopin" (ФРАНЦИЯ ) |
ОТ |
1 год |
Отчет "ET_7. Прослеживаемость аттестованных эталонов единиц величин к Государственным первичным эталонам" предоставляет пользователю аналитическую информацию об эталонах единиц величин, прослеживаемых к выбранному Государственному первичному эталону (ГЭТ). Пользователь выбирает необходимый ГЭТ из выпадающего списка, после чего формируется отчет, содержащий пять графиков и таблицу с детализацией.
Содержимое отчета:
- Соотношение между Действующими и Аннулированными эталонами:
- Круговая диаграмма с двумя секторами, отображающая процентное соотношение действующих и аннулированных эталонов, связанных с выбранным ГЭТ.
- Статус или разряд (уровень) эталона:
- Столбчатая диаграмма с восемью рядами данных, показывающая распределение эталонов по их статусу или разряду (уровню), таким как первичные, вторичные, рабочие и т.д.
- Владельцы/держатели эталонов:
- Круговая диаграмма с восемнадцатью секторами, отражающая распределение эталонов между различными организациями-владельцами или держателями.
- Форма собственности:
- Столбчатая диаграмма с двумя рядами данных, иллюстрирующая распределение эталонов по форме собственности организаций (государственная, частная и др.).
- Распределение эталонов по годам (по дате регистрации):
- Столбчатая диаграмма с пятью столбцами, показывающая количество эталонов, зарегистрированных в разные годы, что позволяет оценить динамику регистрации эталонов во времени.
Таблица с подробной информацией об эталонах:
- Рег. номер, дата приказа: уникальный регистрационный номер эталона и дата соответствующего приказа.
- Наименование эталона: официальное название эталона.
- Владелец/держатель эталона: организация, владеющая или держащая эталон, с указанием ИНН и адреса.
- Статус или разряд (уровень) эталона: текущий статус или разряд эталона.
- Статус: состояние эталона (действует или аннулирован).
- Наличие ЛПС, межаттестационный интервал (месяцы): информация о наличии ЛПС (личного подписанного сертификата) и интервале между аттестациями в месяцах.
Пример записи из таблицы:
| Рег. номер, дата приказа | Наименование эталона | Владелец/держатель эталона | Статус или разряд (уровень) эталона | Статус | Наличие ЛПС, межаттестационный интервал (месяцы) |
|---|---|---|---|---|---|
| 3.7.АСЛ.0001.2024 от 19.01.2024 | - | ФГБУ Северо-Западное УГМС (ИНН: 7801593651; адрес) | Рабочий эталон | Действует | Да, 24 |
Выбранный Государственный первичный эталон:
ГЭТ1-2022 ГПЭ ЕДИНИЦ ВРЕМЕНИ, ЧАСТОТЫ И НАЦИОНАЛЬНОЙ ШКАЛЫ ВРЕМЕНИ
Этот отчет позволяет пользователю получить всестороннюю информацию об эталонах, связанных с выбранным ГЭТ, анализировать их распределение по различным характеристикам и отслеживать динамику изменений в системе эталонов.
Кто поверяет Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые (EM10)
Стоимость поверки Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые (EM10)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
7451 | 4858 |
|
ФБУ Воронежский ЦСМ Воронежская область |
4853 | 4858 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
5038 | 4858 |
|
ФБУ Курский ЦСМ Курская область |
4853 | 4858 |
|
ФБУ Курский ЦСМ Курская область |
4206 | 4858 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на руководство по эксплуатации типографским способом и в виде клеевой этикетки на корпус установки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 13586.5-93 "Зерно. Метод определения влажности".
ГОСТ 9404-88 "Мука и отруби. Метод определения влажности".
ГОСТ 26312.7-88 "Крупа. Метод определения влажности"
ГОСТ 10856-96 "Семена масличные. Метод определения влажности".
Техническая документация фирмы "Chopin", Франция.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для измерения влажности зерна и зернопродуктов воздушно-тепловым EM 10.
- ГОСТ Р 8.480-82 "ГСИ . Государственная поверочная схема для средств измерений влажности зерна и зернопродуктов".
- Техническая документация фирмы -изготовителя .
Поверка
Поверкаосуществляется в соответствии с ГОСТ Р 8.581-2001 "ГСИ. Установки для измерений влажности зерна и зернопродуктов воздушно-тепловые. Методика поверки".
Основные средства поверки:
Установка вакуумно-тепловая образцовая (рабочий эталон) УВТО по ГОСТ 8.432-81.
Изготовитель
фирма "Chopin", Франция
Адрес: 20 avenue Marcellin Berthelot 92390, Villeneuve-la-Garenne France телефон: 33-1-41-47-50-29, факс: 33-1-41-21-07-10
Заявитель
Представительство фирмы в России: "ООО СокТрейд Ко"
Юридический адрес: 127549, г. Москва, Алтуфьевское шоссе, д.60
Почтовый адрес: 119071, г. Москва, а/я 22, Тел./факс: +7(495)604-44-44
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»)
117418, г. Москва, Нахимовский проспект, д. 31, http://www.rostest.ru, тел. (495) 544-00-00
Установки для измерения влажности зерна и зернопродуктов воздушно-тепловые ЕМ-10 реализуют воздушно-тепловой метод измерения влажности.
Сушильные камеры установок состоят из 10 отдельных секций, каждая из которых рассчитана на размещение двух бюксов с пробами исследуемого материала. Вентиляция в сушильной камере естественная. Снизу расположен отсек для хранения бюксов, в верхнюю часть которого вмонтирован микропроцессор для управления температурным режимом. Микропроцессор имеет двухстрочечное меню, которое информирует пользователя о текущей и запрограммированной температуре в сушильной камере.

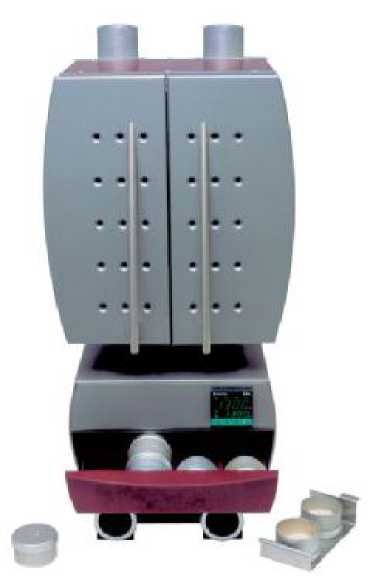

Общий вид установок для измерения влажности зерна и зернопродуктов воздушнотепловых ЕМ10 приведен на рис. 1.
Рис. 1 Общий вид установок для измерения влажности зерна и зернопродуктов воздушнотепловых ЕМ10
В стандартный комплект поставки входят:
|
Наименование |
Количество, шт. |
|
Установка для измерения влажности зерна и зернопродуктов воздушно-тепловая ЕМ10 |
1 |
|
Подставка под бюксы |
10 |
|
Крюк для подставок под бюксы |
1 |
|
Кабель питания |
1 |
|
Инструкция по эксплуатации на русском языке |
1 |
По отдельному заказу поставляются:
-
- дисковая мельница LM 3310 (фирма Perten);
-
- эксикатор;
-
- набор сит (0,8 и 1,0 мм);
-
- бюксы;
-
- бюксы сетчатые;
-
- весы лабораторные 3 кл. точности;
Лист № 3 Всего листов 3
установок для измерения влажности зерна и зернопродуктов воздушно-тепловых ЕМ10 приведены в таблице 1.
Таблица 1. установок для измерения
влажности зерна и зернопродуктов воздушно-тепловых ЕМ10
|
Наименование характеристики | |
|
Диапазон измерения влажности (массовой доли влаги), % |
от 5 до 45 |
|
Диапазон рабочих температур, °С |
от 30 до 150 |
|
Дискретность установления температуры, °С |
0,1 |
|
Погрешность задания и поддержания температуры в рабочей зоне сушильной камеры, °С |
±1,5 |
|
Время восстановления температуры после загрузки бюксов с исследуемым продуктом, мин, не более |
10 |
|
Пределы допускаемых значений основной абсолютной погрешности при измерении влажности, % |
±0,5 |
|
Пределы допускаемых значений среднего квадратического отклонения (СКО) случайной составляющей погрешности результатов измерений, % не более |
0,08 |
|
Параметры электропитания от сети переменного тока:
|
220±22 50/60 |
|
Потребляемая мощность, Вт, не более |
450 |
|
Габаритные размеры секций, мм, не более |
75x160x40 |
|
Габаритные размеры установки, мм, не более |
280x280x580 |
|
Масса, кг, не более. |
14 |
|
Условия эксплуатации:
|
от 2 до 45 85 при 40°С |
