Расходомеры относятся к группе камерных счетчиков.

Принцип действия расходомера основан на измерении количества оборотов винтовых шпинделей, вращающихся под действием потока жидкости.

Измеряемая среда, протекая через камеру, приводит винтовые шпиндели с циклоидными профилями, находящиеся в зацеплении друг с другом, в движение, заставляя их вращаться под действием разности давлений на входе и выходе камеры.

Формирователь импульсов (катушка индуктивности с усилителем), который входит в состав вычислителя VTM, бесконтактно через стенку корпуса воспринимает частоту вращения шестерней (амплитудная модуляция несущей частоты). Количество оборотов шестерен пропорционально значению расхода и выдается в форме электрических импульсов.

После усиления и формирования, (только для формирователей импульсов FOP, TD, VTQ, IF/VIEG, HE, HD) сигнал в виде электрических импульсов прямоугольной формы поступает в вычислитель или счетчик импульсов.

Микропроцессорный вычислитель VTM производит управление измерительным процессом, математическую обработку и линеаризацию результатов измерений среднего объемного расхода и объема жидкости и выдает во внешние цепи импульсы, частота которых пропорциональна расходу измеряемой среды.

Расходомер выполнен взрывозащищенным с маркировкой взрывозащиты:

• - вычислители расхода: 0ExianCT4;

• - формирователи импульсов: 0Ех1аПСТ6...Т4.

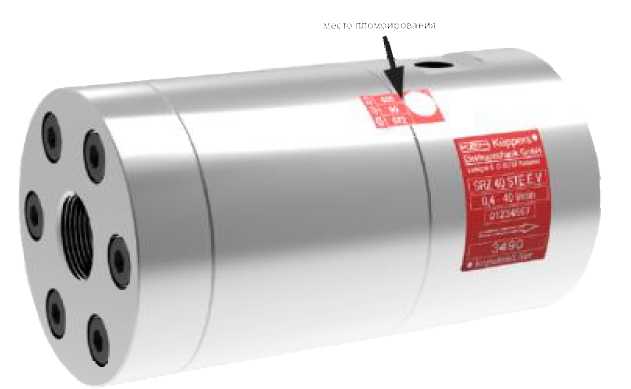

Внешний вид расходомеров приведен на рисунке 1.

Рисунок 1

Преобразователь расхода SRZ                                                  1 шт.;

Вычислитель расхода VTM или один из

формирователей импульсов VIEG, FOP, TD, VTQ, IF/VIEG, HE, HD               1 шт.;

Паспорт                                                                         1 экз.;

Укладочный ящик                                                        1 шт.;

Диаметры условного прохода (Ду), максимальное (Qmax) и минимальное (Qmin) значения

расхода, габариты и масса первичных преобразователей расхода SRZ приведены в табл. 2 Таблица 2

Пределы допускаемой относительной погрешности расходомера SRZ при измерении объемного расхода и объема (совместно с вычислителем VTM), %                    ± 0,5;

Диапазон вязкости измеряемой среды, мм²/с                                 от 0,1 до 1- 10 ⁶ ;

Выходные сигналы:

• - постоянного тока (для вычислителя VTM), мА

  4-20;

  плюс 120; от 1,6 (16) до 40 (400); от минус 20 до плюс 50;

  от 8 до 30;

  750;

  10; 30000

• - частотный

Температура измеряемой среды, ^оС, не более

Диапазон рабочих давлений измеряемой среды, МПа (бар)

Диапазон температуры окружающей среды, ⁰С

Напряжение питания, В

Потребляемая мощность, мВт, не более

Средний срок службы, лет

Средняя наработка на отказ, ч
