Номер по Госреестру СИ: 41490-09
41490-09 Анализаторы кабельные многофункциональные
(MultiLAN 350 MI2016)
Назначение средства измерений:
Анализаторы кабельные многофункциональные Multi LAN 350 MI 2016 (далее -анализаторы) предназначены для измерения: параметров кабельных сетей и применяются для их тестирования на объектах промышленности.

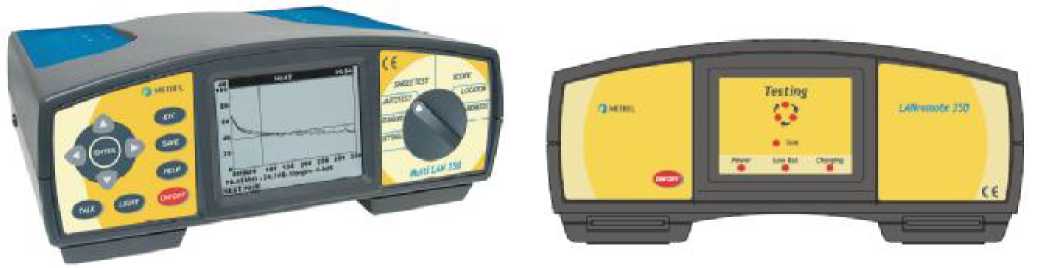

Внешний вид.
Анализаторы кабельные многофункциональные
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.11.2019
Номер записи - 129416
ID в реестре СИ - 351816
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
нет модификации, нет данных, R*S ZVH4, MultiLAN 350 MI2016, Multi LAN 350 MI 2016, -,
Производитель
Изготовитель - Фирма "METREL d.d."
Страна - СЛОВЕНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "V_22. Поверка по организации в динамике по годам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по годам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по годам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Статистика
Кол-во поверок - 122
Выдано извещений - 1
Кол-во периодических поверок - 45
Кол-во средств измерений - 23
Кол-во владельцев - 15
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2023 от 2022.08.16 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1898 от 2014.11.26 О продлении срока действия свидетельств об утверждении типа средств измерений (ГР 28144-04 - 15075-09)
Наличие аналогов СИ: Анализаторы кабельные многофункциональные (MultiLAN 350 MI2016)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "METREL d.d."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
32409-06 01.09.2011 |
Измерители полного сопротивления контура и линии, MI 2122 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32601-06 01.10.2011 |
Измерители сопротивления изоляции/целостности защитного проводника, MI 2123, MI 2123 C Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32684-06 01.10.2011 |
Измерители сопротивления заземления, MI 2124 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
32686-06 01.10.2011 |
Анализаторы напряжения, MI 2130 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34090-07 01.04.2012 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34090-13 28.02.2018 |
Тераомметры, MI 2077 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
34193-07 01.04.2012 |
Измерители параметров устройств защитного отключения, MI 2120 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
34591-07 01.05.2012 |
Измерители параметров электроустановок, MI 3100, MI 3102 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
36055-07 15.02.2018 |
Измерители параметров электробезопасности электроустановок, MI 2094 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
36080-07 01.11.2012 |
Анализаторы качества электрической энергии, MI 2092, MI 2192, MI 2292 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
1 год | |
|
41246-09 01.09.2014 |
Гигаомметры, MI 3103 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41490-09 26.11.2019 |
Анализаторы кабельные многофункциональные, MultiLAN 350 MI2016 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41923-09 10.12.2019 |
Измерители параметров электроустановок, MI 3101, MI 3105 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
41924-09 01.12.2014 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
1 год |
|
41924-10 01.04.2015 |
Измерители параметров электроустановок, MI 3102H Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
44343-10 06.04.2020 |
Анализаторы качества электрической энергии, MI 2392, MI 2492, MI 2592 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
1 год |
|
46785-11 28.04.2026 |
Измерители параметров электроустановок, MI 3102H CL, MI 3125, MI 3125B Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
|
48978-12 08.02.2017 |
Анализаторы качества электрической энергии, MI 2792 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
|
48979-12 08.02.2017 |
Микроомметры, MI 3250 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
49568-12 13.04.2017 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
2 года |
|
52911-13 12.03.2018 |
Анализаторы качества электрической энергии, MI 2792A Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ |
4 года |
|
57207-14 23.04.2019 |
Анализаторы качества электрической энергии, MI 2892 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
5 лет |
|
68260-17 07.08.2022 |
Вольтамперфазометры, MI 2230 Фирма "METREL d.d." (СЛОВЕНИЯ ) |
ОТ МП |
2 года |
Отчет IS_5 представляет собой мощный инструмент, позволяющий получить сводную информацию по сфере ОЕИ и соотношении между импортными, отечественными и недружественными СИ по группам средств измерений (более 10 тыс. групп). Отчет позволяет оперативно выделить группы средств измерений, имеющих проблемы с импортозамещением и наличием отечественных аналогов.
Для построения отчета необходимо предварительно сконфигурировать параметры его отображения: выбрать год (2019-2022), объём списка анализируемых групп СИ (урезанный, умеренный или расширенный), тип поверок (все поверки или только первичные) и минимальное количество поверок по группе СИ (группы с меньшим количеством поверок отображаться не будут). Результаты обработки данных будут представлены в табличной форме. Таблица обладает функцией поиска и сортировки по любой из колонок.
Таблица содержит 13 колонок:
- Наименование группы СИ
- Количество отечественных производителей в штуках и процентах
- Количество отечественных типов СИ в штуках и процентах
- Количество поверок по отечественным СИ (всех или первичных в штуках)
- Количество поверок по отечественным СИ (всех или первичных в %)
- Количество импортных производителей в штуках и процентах
- Количество импортных типов СИ в штуках и процентах
- Количество поверок по импортным СИ (всех или первичных в штуках)
- Количество поверок по импортным СИ (всех или первичных в %)
- Количество производителей из недружественных стран в штуках и процентах
- Количество недружественных типов СИ в штуках и процентах
- Количество поверок по недружественных СИ (всех или первичных в штуках)
- Количество поверок по недружественных СИ (всех или первичных в %)
Список дружественных и недружественных стран сформирован в соответствии с Распоряжением Правительства РФ от 05.03.2022 N 430-р <Об утверждении перечня иностранных государств и территорий, совершающих недружественные действия в отношении Российской Федерации, российских юридических и физических лиц>.
Кто поверяет Анализаторы кабельные многофункциональные (MultiLAN 350 MI2016)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 4 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 0 | 0 | 1 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 34 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 34 | 0 | 26 | 1 | 18 | 0 | 18 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| Пермский филиал ПАО "Ростелеком" МРФ "Урал" (1642) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 14 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 6 | 0 | 6 | 0 | 4 | 0 | 4 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы кабельные многофункциональные (MultiLAN 350 MI2016)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
5766 | 10586 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8000 | 10586 |
|
ФБУ Ростовский ЦСМ Ростовская область |
12917 | 10586 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6770 | 10586 |
|
ФБУ Тамбовский ЦСМ Тамбовская область |
7104 | 10586 |
Программное обеспечение
Встроенное программное обеспечение (ПО) анализаторов (микропрограмма) встроено в защищенную от записи память микропроцессора, что исключает возможность несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. ПО является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и не доступна для пользователя.
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
Не ниже 3.39-Е1 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если имеются) |
- |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам кабельным многофункциональным Multi LAN 350 MI 2016
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая документация фирмы «METREL d.d.», Словения.
Поверка
Поверкаосуществляется в соответствии документом МП 41490-09 (раздел 7 «Поверка прибора» Руководства по эксплуатации), согласованным с ГЦИ СИ ФГУ «Ростест-Москва» в августе 2009 г.
Средства поверки: частотомер электронно-счетный вычислительный Ч3-64 (Госреестр № 9135-83); стандарт частоты и времени Ч1-69 (Госреестр № 6559-78); анализатор электрических цепей векторный/анализатор спектра ZVL3 (Госреестр № 37173-08).
Изготовитель
Фирма «METREL d.d.», Словения.
Адрес: Ljubljanska cesta 77, Sl-1354, Horjul, Slovenija.
Тел.: + (386) 1 755 82 00 Факс: + (386) 1 754 90 95.
Web-сайт: http://www.metrel .si
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва»).
117418, г. Москва, Нахимовский проспект, д. 31.
http://www.rostest.ru, info@rostest.ru
Принцип действия анализаторов основан на формировании испытательного сигнала с последующим измерением параметров отклика на него. Анализаторы имеют полный набор функциональных возможностей для тестирования локальны вычислительных сетей, включая стандарты Категории 6 / Класса Е (частотные характеристики до 350 МГц и характеристики затухания до 90 дБ). Анализаторы позволяют использовать функции динамического рефлектометра и измерения перекрестных помех; тестирование различны типов кабелей: UTP, STP, ScTP, FTP; тестирование по модели "постоянной линии" и "канала". Для надежного и быстрого автоматического тестирования кабелей предусмотрен режим "Автотест".
Анализаторы функционально состоят из двух модулей: основного (Multi LAN 350) и удаленного (Multi LAN 350 RU), работающих от встроенных аккумуляторов или от сети напряжением 220 В через адаптер.
В зависимости от выбранного режима анализатор отслеживает и регистрирует параметры и форму отраженного импульса, генерируемого от основного блока (Multi LAN 350) к удаленному (Multi LAN 350 RU). Анализаторы имеют устройство полнодуплексной громкой связи, большой объем внутренней памяти для хранения результатов. Результаты представляются в цифровом и графическом виде на жидкокристаллическом дисплее, возможна обработка данных и оценка результатов тестирования на ПК.
Выбор скорости распространения сигнала от 0,5-C до 0,99-C, где С - скорость света. Амплитуда указывается в процентах от номинальной амплитуды импульса при сопротивлении 100 Ом (100 %) с разрешением 1 %; усиление по амплитуде - 6 уровней.
При использовании дополнительного, совместимого с анализаторами измерительного оборудования, возможно тестирование волоконно-оптических кабельных систем.
Основной модуль Multi LAN 350 Удаленный модуль Multi LAN 350 RU
Модули размещены в пластиковых корпусах. Все органы управлении и индикации расположены на лицевой панели. Панель разъемов размещена на правой боковой стенке.
Для предотвращения несанкционированного доступа винты крепления корпуса приборов пломбируются специальными наклейками, при повреждении которых остается несмываемый след.
Таблица 4 - Комплектность
|
Наименование |
Количество |
|
Модуль Multi LAN 350 |
1 |
|
Модуль Multi LAN 350 RU |
1 |
|
Адаптер «постоянной линии» (для подключения к розетке) (Permanent Link Adapter) |
2 |
|
Адаптер «канала» (для подключения к кабелю) (Channel Link Adapter) |
2 |
|
Программное обеспечение LAN Link для ПК |
1 |
|
Кабель интерфейса RS-232 |
1 |
|
Кабель интерфейса USB |
1 |
|
Сумка для транспортировки |
2 |
|
Набор идентификаторов I (заглушек) (#1 - #4) |
1 |
|
Калибровочный модуль |
1 |
|
Адаптер питания |
2 |
|
Г арнитуры для осуществления голосовой связи по кабелю |
2 |
|
Батареи питания |
12 |
|
Руководство по эксплуатации |
1 |
|
Таблица 2 - Метрологические характеристики анализаторов MI 20 |
16 | ||
|
Характеристика |
Диапазон измерений |
Разрешение* |
Пределы допускаемой абсолютной погрешности |
|
Длина кабеля |
От 0 до 99,9 м |
0,1 м |
± (0,03Lизм. + 5 е.м.р.) |
|
От 100 до 300 м |
± 0,04Lизм. | ||
|
Задержка распространения сигнала |
От 0 до 0,5 мкс |
1 нс |
± (0,03Tизм. + 5 е.м.р.) |
|
От 0,501 до 4 мкс |
± 0,03Tизм. | ||
|
Волновое сопротивление |
От 35 до 180 Ом |
1 Ом |
± (CklZimi. + 3 е.м.р.) |
|
Затухание |
По частоте от 1 до 250 МГц |
1 МГц |
± 1,3 дБ при 100 МГц ± 2,2 дБ при 250 МГц |
|
По амплитуде от 0 до 60 дБ |
0,1 дБ | ||
Примечание: * - величина разрешения указана при номинальной скорости распространения NVP = 0,69^C, установленной в основном меню режима «Standard».
L-изм. - измеренное значение длины кабеля;
Тизм. - измеренное значение задержки распространения сигнала;
Zизм. - измеренное значение волнового сопротивления; е.м.р - единица младшего разряда.
Таблица 3 - Технические характеристики анализаторов MI 2016
|
Характеристика |
Значение | |
|
Multi LAN 350 |
Multi LAN 350 RU | |
|
Напряжение питания |
Напряжение постоянного тока 9 В (шесть NiMH элементов питания (или аккумуляторов) типа C) |
Напряжение постоянного тока 9 В (шесть элементов питания (или аккумуляторов) типа LR14) |
|
Характеристика |
Значение | |
|
Multi LAN 350 |
Multi LAN 350 RU | |
|
Номинальное выходное напряжение зарядного устройства, В |
12 - 15 В | |
|
Напряжение питания сети переменного тока, В |
100 - 240 В | |
|
Время заряда батарей, ч |
12 ч | |
|
Время непрерывной работы, ч |
8 |
15 |
|
Автоматическое отключение |
Через 10 мин после окончания работы | |
|
Память |
До 500 результатов измерений |
- |
|
Дисплей |
Графический ЖК-дисплей с разрешением 320х240 пикселей и подсветкой | |
|
Габаритные размеры, мм, (длинахширинахвысота) |
265x185x110 | |
|
Масса, кг |
2,1 | |
|
Нормальные условия применения:
|
От плюс 10 до плюс 30 От 40 до 70 | |
|
Рабочие условия применения:
|
От плюс 5 до плюс 40 до 85 без конденсации (при температуре до плюс 40 °С); до 70 без конденсации (при температуре до плюс 45 °С); | |
