Номер по Госреестру СИ: 42919-09
42919-09 Преобразователи вихретоковые
(CMSS 60)
Назначение средства измерений:
Преобразователи вихретоковые серии CMSS 60 (далее преобразователи)
предназначены для измерений виброперемещения.

Внешний вид.
Преобразователи вихретоковые
Рисунок № 1

Внешний вид.
Преобразователи вихретоковые
Рисунок № 2

Внешний вид.
Преобразователи вихретоковые
Рисунок № 3
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на корпус драйвера методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийГОСТ Р ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающих валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к преобразователям вихретоковым серии CMSS 60
Техническая документация фирмы SKF Reliability Systems, США.
ГОСТ ИСО 10817-1-2002 «Вибрация. Системы измерений вибрации вращающихся валов. Часть 1. Устройства для снятия сигналов относительной и абсолютной вибрации».
Поверка
Поверкаосуществляется по документу МП 42919-09 «Преобразователи вихретоковые серии CMSS 60 фирмы «SKF Reliability Systems», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 02 декабря 2009 года.
Основные средства поверки: микрометрическая головка с ценой деления 0,01 мм 2-го класса точности по ГОСТ 6507-78; генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 33921-07); мультиметр цифровой Agilent 34411А (г/р №33921-07).
Изготовитель
Фирма SKF Reliability Systems, США.
Адрес: 5271 Viewridge Court, San Diego, СА 92123, USA
Заявитель
ЗАО СКФ
Адрес: 123317, город Москва, Набережная Пресненская, дом 10
Телефон: +7 (495) 5101820
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Преобразователи состоят из бесконтактного вихретокового датчика серии CMSS 60, преобразователя вихретокового сигнала (драйвера) серии CMSS 600 и соединительного кабеля серии CMSS 900.
Принцип действия преобразователей основан на взаимодействии электромагнитного поля, создаваемого датчиком, с электромагнитным полем вихревых токов, наводимых в электропроводящем объекте контроля (роторе). Питание вихретокового датчика осуществляется переменным напряжением фиксированной частоты (несущая), амплитуда которого модулируется пропорционально расстоянию между датчиком и объектом контроля. Таким образом, амплитудная огибающая несущей частоты является информационной частью выходного сигнала, которая выделяется путем демодуляции. Используемое преобразование параметрического типа позволяет проводить измерения относительной вибрации (вала относительно корпуса), радиальных и осевых перемещений валов, статического зазора и его изменения, пропорционального виброперемещению.
Датчики являются преобразователями параметрического типа и могут работать, начиная с частоты равной нулю (постоянный входной сигнал).
В зависимости от требуемых задач преобразователи выпускаются в нескольких модификациях.
Модификация CMSS 62/CMSS 620-2 состоит из датчика CMSS 62 с диаметром наконечника 19 мм, драйвера CMSS 620-2 и соединительно кабеля CMSS 900.
Модификация CMSS 65/CMSS 665 состоит из датчика CMSS 65 с диаметром наконечника 5 мм, драйверов CMSS 665 или CMSS 665Р и соединительного кабеля CMSS 958. Драйвер CMSS 665 - это стандартное исполнение. Драйвер CMSS 665Р обладает наличием фиксированного соединения. При использовании соединительного кабеля длиной 10 м драйверам присваиваются обозначения CMSS 665-1 и CMSS 665Р-1.
Модификация CMSS 68/CMSS 668 состоит из датчика CMSS 68 с диаметром наконечника 8 мм, драйвера CMSS 668 или CMSS 668Р и соединительно кабеля CMSS 958. Драйвер CMSS 668 - это стандартное исполнение. Драйвер CMSS 668Р обладает наличием фиксированного соединения. При использовании соединительного кабеля длиной 10 м драйверам присваиваются обозначения CMSS 668-1 и CMSS 668Р-1.
Внешний вид преобразователей вихретоковых серии CMSS 60 приведен на рисунках 1-3.

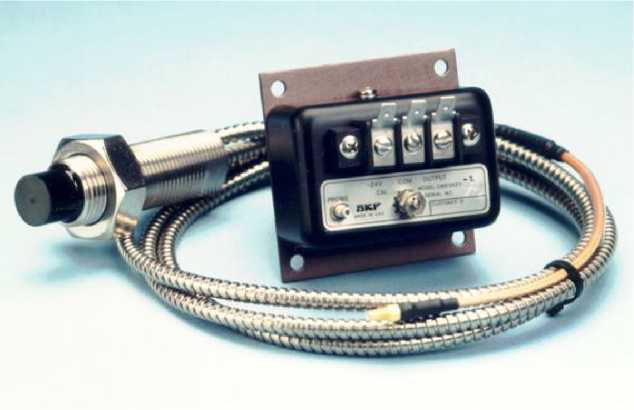

Рисунок 1 - Внешний вид преобразователей вихретоковых модификации CMSS 62/CMSS 620-2

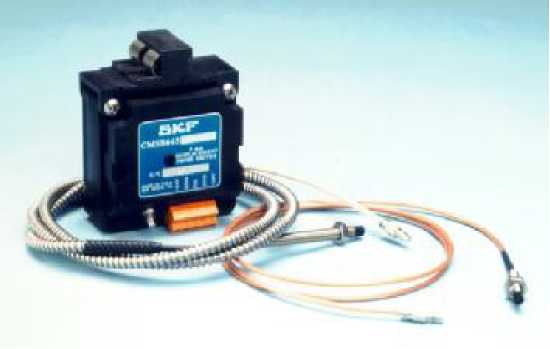

Рисунок 2 - Внешний вид преобразователей вихретоковых модификации CMSS 65/CMSS 665.

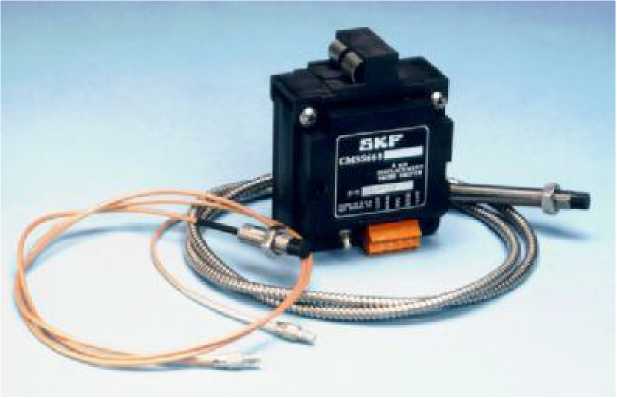

Рисунок 3 - Внешний вид преобразователей вихретоковых модификации CMSS 68/CMSS 668.
Лист № 3 Всего листов 4
1 шт .
1 экз.
1 экз.
Преобразователь вихретоковый серии CMSS 60
Руководство по эксплуатации
Методика поверки
Лист № 4 Всего листов 4
Таблица 1
Наименование характеристики |
Модификации | ||
CMSS 62/ CMSS 620-2 |
CMSS 65/ CMSS 665(Р), CMSS 665-1(Р-1) |
CMSS 68/ CMSS 668(Р), CMSS 668-1(Р-1) | |
Значения | |||
Диапазон измерения виброперемещения, мм |
от 1,5 до 7,5 |
от 0,2 до 2,3 |
от 0,2 до 2,5 |
Диапазон измерения частоты вращения, об/мин Гц |
от 0 до 600 000 от 0 до 10 000 | ||
Номинальный коэффициент преобразования: В/мм мВ/мкм |
1,96 |
7,87 |
7,87 |
Отклонение коэффициента преобразования от номинального значения, % |
±10 | ||
Неравномерность амплитудночастотной характеристики на максимальной частоте, дБ, не более |
3 | ||
Нелинейность амплитудной характеристики, не более: мм для исполнения 66х/66хР, мкм для исполнения «1», мкм |
0,05 |
±25,4 ±38 |
±25,4 ±38 |
Условия эксплуатации: Диапазон рабочих температур, оС: датчик драйвер пробник 1 м и кабель 4м |
от минус 34 до 177 от минус 35 до 65 |
от минус 34 до 177 от 0 до 65 от минус 34 до 120 |
от минус 34 до 177 от 0 до 65 от минус 34 до 120 |
Габаритные размеры, мм, не более датчик (диаметр/высота) драйвер (длинахширинахвысота) |
019/15,2 76,2/76,2/63,5 |
05/5,5 76,2/76,2/63,5 |
08/6,9 76,2/76,2/63,5 |
Масса, г, не более |
108,2 |
22,5 |
26,8 |
