Номер по Госреестру СИ: 43128-09
43128-09 Измерители расхода жидкости
(Flo-Dar)
Назначение средства измерений:
Измерители расхода жидкости Flo-Dar, (далее - измерители), предназначены для измерений скорости и уровня потока жидкости, определения объемного расхода и объема жидкости в безнапорных трубопроводах диаметром от 0,15 до 6 м, каналах глубиной от 0,01 до 6 м, шириной от 0,15 до 20 м.
Внешний вид.
Измерители расхода жидкости
Рисунок № 1
Внешний вид.
Измерители расхода жидкости
Рисунок № 2
Внешний вид.
Измерители расхода жидкости
Рисунок № 3
Внешний вид.
Измерители расхода жидкости
Рисунок № 4
Внешний вид.
Измерители расхода жидкости
Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.01.2015
Номер записи - 131360
ID в реестре СИ - 353760
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Компания "HACH Company"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Санкт-Петербург - город федерального значения, является вторым (неофициальным) хозяином России. Основан Петром 1 27 мая 1703 года. С началом Первой мировой войны - переименован в Петроград. В 1924 году - в Ленинград. 6 сентября 1991 года городу было возвращено историческое название.
Население составляет 5 131 942 человека. Единственный северный город в мире с таким количеством жителей. По численности населения в Европе Санкт-Петербург занимает 3-е место после Москвы и Лондона. Он расположен в устье Невы на побережье Финского залива, вытянувшись в юго-восточном направлении на 90 км. Площадь города составляет 1 439 км.
Это административный центр Северо-Западного федерального округа Российской Федерации, в который входят республики Коми и Карелия, Архангельская, Новгородская, Мурманская, Калининградская, Псковская, Ленинградская, Вологодская области и Ненецкий автономный округ.
Отчет "Анализ рынка поверки в Санкт-Петербурге" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Санкт-Петербург.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№67 от 2015.01.23 О переоформлении свидетельств об утверждении типа средств измерений (АО Швабе-Оборона и Защита, г. Новосибирск)
№1040 от 2012.11.14 О внесении изменений в описание типа на измерители расхода жидкости FIo-Dar
Наличие аналогов СИ: Измерители расхода жидкости (Flo-Dar)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "HACH Company"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
43128-09 01.01.2015 |
Измерители расхода жидкости, Flo-Dar Компания "HACH Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
44081-10 01.04.2015 |
Измерители скорости потока жидкости, Flo-Mate мод. 2000 Компания "HACH Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
4 года |
|
47428-11 28.04.2026 |
Мутномеры портативные, 2100Q и 2100Qis Компания "HACH Company" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Кто поверяет Измерители расхода жидкости (Flo-Dar)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 |
Стоимость поверки Измерители расхода жидкости (Flo-Dar)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кузбасский ЦСМ Кемеровская область |
11431 | 11633 |
|
ФБУ Магаданский ЦСМ Магаданская область |
11834 | 11633 |
Программное обеспечение
Расходомеры имеют встроенное и автономное обеспечение программное (ПО). Структура и взаимосвязи частей ПО показана на рисунке 2.

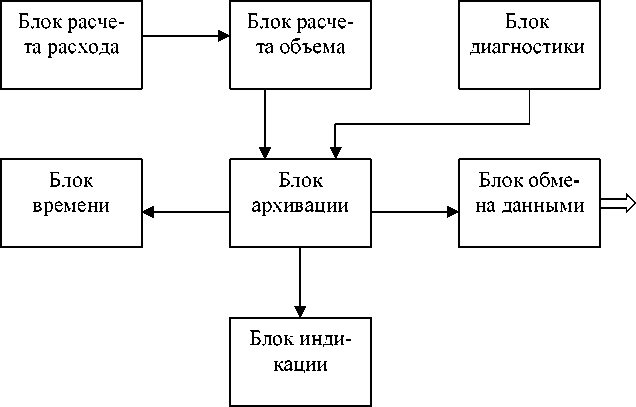

Рисунок 2
Основные функции частей программного обеспечения:
-
1) Блок расчета расхода предназначен для расчетов его значений по результатам измерений сигнала, формируемого на электродах расходомера;
-
2) Блок расчета объема предназначен для расчетов его значений по результатам измерений расхода;
-
3) Блок архивации предназначен для расчетов и хранения измерительной и диагностической информации;
-
4) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
-
5) Блок индикации предназначен для визуального отображения на табло расходомера измерительной, диагностической и настроечной информации;
-
6) Блок реального времени предназначен для измерения времени работы расходомера и времени действия диагностируемых ситуаций;
-
7) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений. Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
го, что программное обеспечение является неотъемлемой и неизменяемой частью расходомера. Уровень защиты программного обеспечения - С по МИ 3286-2010.
Наименование программного обеспечения
Идентификационное наименование программного обеспечения
Номер версии
(идентификационный номер) прог-раммного обеспечения
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)
Алгоритм вычисления цифрового идентификатора про
граммного обес
печения
Flo-Ware (автономное ПО)
floware.exe
4.4.0.0
80980D
CRC 32
Unitrans*
Unitrans
-
-
-
*встроенное ПО устанавливается на производстве и не имеет внешнего доступа Нормирование метрологических характеристик расходомера проведено с учетом то-
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на эксплуатационную документацию типографским способом и на электронный блок преобразователя в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в Руководстве по эксплуатации
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям расхода жидкости Flo-Dar1. ГОСТ 8.510-2002 “ГСИ . Государственная поверочная схема для средств измерений объема и массы жидкости ”.
2. Техническая документация фирмы- изготовителя .
Поверка
Поверкаосуществляется в соответствии с документом: МП 2550-0123-2009 «Измерители расхода жидкости «Flo-Dar». Методика поверки”, утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 8 де-кабря 2009 г.
Основные средства поверки:
-рабочий эталон единицы скорости водного потока (прямолинейный гидродинамический бассейн) с диапазоном скорости 0,02-5 м/с и погрешностью не более ±0,3 %;
- установка уровнемерная УРГ-6000 ( верхний предел измерений 6 м , погрешность не более ±1 мм).
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева»,Адрес: 190005, Санкт-Петербург, Московский пр., 19 Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Измеритель состоит из электронного блока и подключаемых к нему первичных преобразователей уровня жидкости и скорости потока жидкости.
Скорость потока жидкости в условиях свободного течения воды определяется бесконтактным радарным методом. Микроволновое излучение (24 ГГц), формируемое измерителем, попадая на свободную поверхность воды, отражается от неоднородностей, присутствующих в потоке, и попадает обратно в измеритель, который по разности частот (излучаемой и принимаемой) измеряет скорость движения поверхности жидкости. Объемный расход и объем жидкости определяется измерителем на основании информации об эпюре распределения скорости потока жидкости и его уровня. Диапазон измерения скорости неконтактного радарного датчика составляет: от 0,2 до 6,1 м/с.
В условиях затопления (подпоров безнапорного трубопровода) используется дополнительный погружной электромагнитный датчик скорости, который начинает работать, когда уровень потока поднимается до отметки 10,16 см от места установки измерителя. Диапазон измерения скорости погружного электромагнитного датчика составляет: от минус 1,5 до 6,1 м/с.
Уровень потока жидкости в условиях свободного течения определяется неконтактным ультразвуковым методом. Импульс ультразвука посылается на свободную поверхность жидкости, и часть сигнала возвращается к датчику. Время следования ультразвукового сигнала к поверхности жидкости и обратно используется для измерения уровня. Ультразвуковой датчик уровня выпускается в двух вариантах: до 1,5 м и до 6 м.
В условиях затопления уровень определяется дополнительным погружным гидростатическим датчиком уровня. Диапазон измерения уровня дополнительным гидростатическим датчиком: от 0 до 3,5 м.
Для измерения уровня потока жидкости допускается использовать имеющие свидетельство об утверждении типа датчики уровня, которые подключаются к электронному блоку посредством аналоговых (4...20 мА, HART) или цифровых интерфейсов (RS485).
Для преобразования измерительной информации и управления процессом измерений в состав измерителя входит электронный блок, к которому подключаются первичные преобразователи и дополнительное оборудование.
Электронный блок, входящий в комплект Flo-Dar имеет несколько моделей:
Портативные модели: Flo-Logger 1PT; RTQ1000; RTQ500. Данные портативные модели электронных блоков отличаются между собой материалами исполнения корпуса, количеством цифровых и аналоговых выходов/входов, перезаряжаемыми и неперезаряжаемыми автономными источниками питания, встроенными или внешними модемами.
Стационарные модели: Flo-Logger 1ST; Flo-Station 3ST; UNITRANS. Данные стационарные модели электронных блоков отличаются между собой наличием или отсутствием ЖК-экрана, количеством подключаемых датчиков до 4 штук, количеством цифровых и аналоговых выходов/входов, встроенными или внешними модемами.
Портативные модели электронных блоков имеют выходы 4-20 мА, последовательный порт RS232.
Стационарные модели электронных блоков имеют жидкокристаллические экраны , вы -ходы 4-20 мА, аналоговые выходы, последовательный порт RS232, RS485.
На жидкокристаллическом дисплее во время проведения измерений отображаются следующие значения измеряемых величин в графическом и цифровом виде:
- средняя скорость ;
- уровень;
- объем ;
- объемный расход;
- мгновенный расход ;
- заряд батареи ;
- дата, время.
Выбор способов измерений, датчиков уровня , единиц измерений, диапазонов измере -ний уровня, конфигурации измерительного трубопровода и формы канала осуществляется с помощью клавиш управления и жидкокристаллического дисплея для измерителей Flo-Dar стационарной комплектации, а для портативной комплектации - с помощью сервисной программы «Flo-Ware», установленной на ЭВМ.
Архивация и обработка полученных результатов измерений осуществляется также при помощи сервисной программы «Flo-Ware».
При установке датчика необходимо соблюдать длины прямых участков трубопровода. В простых случаях (измеритель установлен впереди водослива) требуется не менее 5 Нмакс после датчика, где Нмакс- наибольшее значение уровня жидкости в трубопроводе или канале (при условии, что на расстоянии не менее 10 Нмакс перед датчиком нет местных сопротивлений). В остальных случаях необходимо руководствоваться рекомендациями фирмы-
изготовителя.

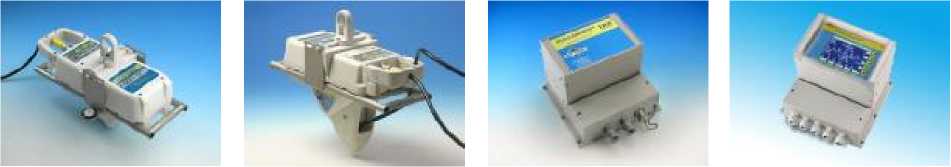

Внешний вид расходомера и контрольного блока представлен на рисунке 1.
Первичный
Первичный
Электронный блок
Электронный блок
преобразователь
преобразователь
с Flo-Logger 1ST
UNITRANS
дополнительным по-
гружным датчиком скорости
Электронный блок
Flo-Logger 1PT
Электронный блок
RTQ500
Рисунок 1
Электронный блок
RTQ1000
Электронный блок
Flo-Station 3ST
В комплект поставки измерителя Flo-Dar входят: Датчики скорости и уровня * по 1 шт.;
Электронный блок 1 шт.;
Батарея 1 шт.;
|
Аккумуляторная батарея |
по 1 шт. |
|
Зарядное устройство для блока питания |
1 шт.; |
|
Блок питания |
1 шт.; |
|
Кабель интерфейсный |
1 шт.; |
|
Монтажный комплект |
1 компл. |
|
Диск программы «Flo-Ware» |
1 шт.; |
|
Транспортная упаковка |
1 шт.; |
|
Эксплуатационная документация |
1 экз.; |
|
Методика поверки МП 2550-0123-2009 |
1 экз. |
|
Паспорт |
1 экз. |
*Тип и марка оговаривается при заказе.
Таблица 2
|
Наименование характеристики |
Значения характеристики |
|
Диапазон измерений скорости потока жидкости, радарный метод, м/с |
от плюс 0,2 до плюс 6,1 |
|
Диапазон измерений скорости потока жидкости, электромагнитный метод, м/с |
от минус 1,5 до плюс 6,1 |
|
Диапазон измерений уровня потока жидкости, ультразвуковой |
0,01-1,5 |
|
датчик, м |
0,01-6,0 |
|
Диапазон измерений уровня потока жидкости, гидростатический метод, м |
0-3,5 |
|
Пределы допускаемой относительной погрешности при измерении средней скорости жидкости, dv, % |
±(0,5+0,3/Уизм.), |
|
где Уизм. - значение скорости | |
|
Пределы допускаемой приведенной погрешности при измерении уровня ультразвуковым методом gH, % |
±1,0 |
|
Пределы допускаемой приведенной погрешности при измерении уровня гидростатическим методом gH, % |
±1,0 |
|
Пределы допускаемой относительной погрешности при из- |
± (d V + d H), 5н=дн-нв/н |
|
мерении объемного расхода и объема жидкости при радар- |
Нв- верхний предел измерений |
|
ном методе, % |
датчика уровня, м Н- текущее значение уровня, м |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости при электромагнитном методе, % |
± (3dV + dH ) , dн=gн•Нв/Н Нв- верхний предел измерений датчика уровня, м Н- текущее значение уровня, м |
|
Выходной сигнал постоянного тока, мА |
4 - 20 |
|
Напряжение питания постоянного тока, В |
12/24 |
|
Габаритные размеры (диаметр/длина, высота, ширина), мм: электронного блока «Flo-Logger 1PT» (модель переносная); |
200; 350 |
|
электронного блока «RTQ1000» (модель переносная); |
175; 281 |
|
электронного блока «RTQ500» (модель переносная); |
175; 281 |
|
электронного блока «Flo-Logger 1ST» (модель стационарная); |
240; 240; 250 |
|
электронного блока «Flo-Station 3ST» (модель стационарная); |
259; 236; 96 |
|
электронного блока «UNITRANS» (модель стационарная). |
226,5; 236,7; 134 |
|
Масса электронного блока, кг электронного блока «Flo-Logger 1PT» (модель переносная); |
2,0 |
|
электронного блока «RTQ1000» (модель переносная); |
5,0 |
|
электронного блока «RTQ500» (модель переносная); |
5,0 |
|
электронного блока «Flo-Logger 1ST» (модель стационарная); |
3,0 |
|
электронного блока «Flo-Station 3ST» (модель стационарная); |
2,3 |
|
электронного блока «UNITRANS» (модель стационарная). |
1,5 |
|
Диапазон температуры рабочей жидкости, оС |
от плюс1 до плюс 60 |
|
Диапазон температуры хранения, оС |
от минус 20 до плюс 60 |
|
Относительная влажность окружающего воздуха для электронного блока, % |
до 100 |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч, |
50000 |
