Номер по Госреестру СИ: 43230-09
43230-09 Калибраторы универсальные
(Time Electronics 5025)
Назначение средства измерений:
Калибраторы универсальные Time Electronics 5025 (далее - калибраторы) предназначены для воспроизведения напряжения и силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости, индуктивности, частоты, периода и скважности, электрической мощности.

Внешний вид.
Калибраторы универсальные
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на калибратор в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Универсальный калибратор 5025. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к калибраторам универсальным Time Electronics 5025
-
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».
-
2. ГОСТ Р 8.562-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний».
-
3. ГОСТ 8.027-2001 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
-
4. Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление деятельности в области обороны и безопасности государства, а также выполнении работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется в соответствии с документом МП 43230-09 «Калибраторы универсальные Time Electronics 5025 фирмы «Time Electronics Ltd.», Великобритания. Методика поверки», утвержденным начальником ГЦИ СИ «Воентест» 32 ГНИИИ МО РФ в декабре 2009 г. и руководителем ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2009 г.
Основные средства поверки:
-
- система измерительная автоматизированная постоянного напряжения К6-10 (рег. № 27520-04);
-
- установка измерительная К2-86 (рег. № 32111-06): диапазон измерений напряжения переменного тока от 1 мВ до 1000 В , диапазон частот от 20 Гц до 100 кГц, пределы допускаемой относительной погрешности измерений ± (от 0,0033 до 0,03) %;
-
- вольтметр-калибратор многофункциональный ВК2-40 (рег. № 14955-95): диапазон измерений сопротивления постоянному току от 1 мОм до 1 ГОм, пределы допускаемой погрешности измерений сопротивления ± 0,001 %;
-
- термопреобразователи переменного тока ПТТЭ (рег. № 6699-78): кл. т. 0,01;
-
- комплекты поверочные КПП-1 и КПП-2: кл. т. 0,01;
-
- мост переменного тока Р5083 (рег. № 10321-85): диапазон измерений электрической емкости от 0,1 пФ до 10 Ф; пределы допускаемой погрешности измерений электрической емкости ± (0,1 - 0,3) %;
-
- мера электрического сопротивления Р310 (ТУ 25-04.3368-78): кл. т. 0,01;
-
- частотомер электронно-счетный Ч3-64 (рег. № 9135-83): диапазон измериений частоты от 0,005 Гц, пределы допускаемой погрешности измерений частоты ± 540-7;
-
- фазометр Д5781 (ТУ 25-0414.0011-82): кл. т. 0,01.
Заявитель
Общество с ограниченной ответственностью «Тайм Электроникс» (ООО «Тайм Элек-троникс»), г. Москва.Юридический адрес: 127560, г. Москва, ул. Плещеева, д. 14А.
Почтовый адрес: 125284 г. Москва, Скаковая аллея д. 11, оф.1.
Телефон/факс: (499)195-13-17.
E-mail: info@timeelectronics.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Главный научный метрологический центр Министерства обороны Российской Федерации» (ГЦИ СИ ФБУ «ГНМЦ Минобороны России»).
141006, г. Мытищи, Московская область, ул. Комарова, д. 13.
Телефон: (495) 583-99-23, факс: (495) 583-99-48.
Конструктивно калибратор выполнен в ударопрочном металлическом корпусе, имеет 7 разрядный светодиодный индикатор .
Принцип действия калибраторов основан на автоматическом управлении встроенными прецизионными источниками сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, термопреобразователь напряжения переменного тока в постоянное, набор высокоточных и высокостабильных резисторов, емкостей и индуктивностей.
Калибраторы являются микропроцессорными приборами генераторного типа, оснащенные программой самодиагностики, которая может быть запущена в любой момент. В функции безопасности входит защита от поражения электрическим током.
Калибраторы обладают следующими дополнительными возможностями: защитой от перегрузки по выходу, функцией подстройки (девиации) выходного параметра, программированием, поддержкой интерфейсов GPIB (IEEE-488), RS-232 и дополнительно USB, возможностью установки в 19-дюймовую стойку.
Калибраторы дополнительно могут быть оснащены усилителем напряжения 9760 и модулем для поверки токовых клещей 9780.
По условиям эксплуатации калибраторы относятся к группе 1 по ГОСТ 22261-94 с рабочей температурой от 19 до 25 °С, при относительной влажности воздуха до 80 %, за исключением воздействия конденсированных и выпадающих осадков.

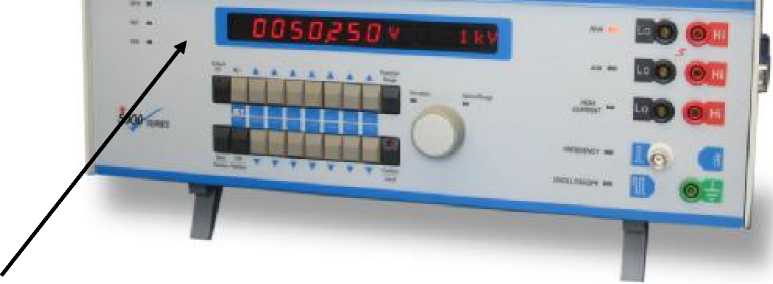

Внешний вид калибратора с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.
Место пломбировки

Место нанесения знака
Рисунок 1 - Внешний вид калибратора
Основные технические характеристики калибратора приведены в таблицах 1 - 11. Таблица 1
Воспроизводимая величина |
Верхний предел диапазона воспроизведения |
Разрешение |
Пределы допускаемой погрешности воспроизведения |
Выходное сопротивление, Ом |
22 мВ |
0,1 мкВ |
± (2040’6/иуст + 3 мкВ) |
10 | |
Напряжение |
220 мВ |
1 мкВ |
± (2040Аиуст + 4 мкВ) |
10 |
Постоянного |
2,2 В |
1 мкВ |
± (1540Аиуст + 10 мкВ) |
0,1 |
тока |
22 В |
10 мкВ |
± (1540Аиуст + 75 мкВ) |
0,1 |
220 В |
100 мкВ |
± (1540’6/Цуст + 250 мкВ) |
5 | |
1050 В |
1 мВ |
± (1540’6/Цуст + 1,5 мВ) |
10 | |
С внешней опцией - усилитель напряжения 9760 |
диапазон воспроизведения от 1 до 80 В |
1 мВ |
± (540’4/Цуст + 2 мВ) | |
Примечание - |
иуст - установленное значение напряжения |
Таблица 2
Воспроизводимая величина |
Верхний предел диапазона воспроизведения |
Разрешение |
Диапазон частот |
Пределы допускаемой погрешности воспроизведения |
Выходное сопротивление, Ом |
Напря- |
22 мВ |
1 мкВ |
от 15 до 45 Гц |
± (0,0540’2/иуст + 50 мкВ) |
10 |
жение |
от 45 Гц до 1 кГц |
± (0,0340лиуст + 20 мкВ) |
10 | ||
пере- |
от 1 до 10 кГц |
± (0,0540лиуст + 25 мкВ) |
10 | ||
менного |
от 10 до 20 кГц |
± (0,0840лиуст + 30 мкВ) |
10 | ||
тока |
от 20 до 100 кГц |
± (0,0540лиуст + 500 мкВ) |
50 | ||
от 100 до 300 кГц |
± (0,0540лиуст + 1 мВ) |
50 | |||
220 мВ |
1 мкВ |
от 15 до 45 Гц |
± (0,0540’2/иуст + 50 мкВ) |
10 | |
от 45 Гц до 1 кГц |
± (0,0440лиуст + 25 мкВ) |
10 | |||
от 1 до 10 кГц |
± (0,0540лиуст + 30 мкВ) |
10 | |||
от 10 до 20 кГц |
± (0,0840лиуст + 50 мкВ) |
10 | |||
от 20 до 100 кГц |
± (0,0540лиуст + 500 мкВ) |
50 | |||
от 100 до 300 кГц |
± (0,0540лиуст + 1 мВ) |
50 | |||
Напря- |
2,2 В |
10 мкВ |
от 15 до 45 Гц |
± (0,0840"2/иуст + 200 мкВ) |
не более 0,1 |
жение |
от 45 Гц до 1 кГц |
± (0,0340лиуст + 100 мкВ) |
не более 0,1 | ||
пере- |
от 1 до 10 кГц |
± (0,0340лиуст + 150 мкВ) |
не более 0,1 | ||
менного |
от 10 до 20 кГц |
± (0,0840лиуст + 350 мкВ) |
не более 0,1 | ||
тока |
от 20 до 100 кГц |
± (0,0940лиуст + 900 мкВ) |
не более 0,5 | ||
от 100 до 300 кГц |
± (0,1-10’2-иуст + 5 мВ) |
не более 0,5 | |||
от 300 кГц до 1 МГц |
± (Г10’2/Цуст + 10 мВ) |
не более 0,5 | |||
20 В |
100 |
от 20 до 100 кГц |
± (0,1540’2/иуст + 15 мВ) |
не более 5 | |
мкВ |
Воспроизводимая величина |
Верхний предел диапазона воспроизведения |
Разрешение |
Диапазон частот |
Пределы допускаемой погрешности воспроизведения |
Выходное сопротивление, Ом |
22 В |
100 мкВ |
от 15 до 45 Гц от 45 Гц до 1 кГц от 1 до 10 кГц от 10 до 20 кГц |
± (0,0540чиуст + 50 мкВ) ± (0,0340лиуст + 20 мкВ) ± (0,0540лиуст + 25 мкВ) ± (0,0840лиуст + 30 мкВ) |
не более 5 не более 5 не более 5 не более 5 | |
220 В |
1 мВ |
от 45 Гц до 1 кГц |
± (0,0640чиуст + 20 мВ) |
не более 5 | |
1050 В |
10 мВ |
от 45 Гц до 1 кГц |
± (0,0840-2/иуст + 90 мВ) |
не более 10 | |
С внешней опцией -усилитель напря -жения 9760 |
диапазон от 1 до 80 В |
1 мВ |
от 15 Гц до 10 кГц |
± (540лиуст + 2 мВ) | |
Примечание иуст - установленное значение напряжения. |
Таблица 3
Воспроизводимая величина |
Верхний предел диапазона воспроизведения |
Разрешение |
Пределы допускаемой погрешности воспроизведения |
Сила постоянного тока |
220 мкА 2,2 мА 22 мА 220 мА 2,2 А 22 А |
1 нА 10 нА 10 нА 100 нА 1 мкА 10 мкА |
± (0,0+ 15 нА) ± (0,00640-2<[уст + 40 нА) ± (0,00440л[уст + 200 нА) ± (0,00440-2^[уст + 3 мкА) ± (0,0Г10л1уст + 35 мкА) ± (0,03540-2^[уст + 400 мкА) |
Сила постоянного тока (с внешней опцией - модуль поверки токовых клещей 9780) |
диапазон воспроизведения от 10 до 110 А диапазон воспроизведения от 110 до 1100 А |
- |
± (0,540-2^[уст + 50 мА*) ± (0,540-2^[уст + 150 мА*) |
Примечание 1уст - установленное значение силы тока; * - по данным фирмы-изготовителя. |
Таблица 4
Воспроизводимая величина |
Верхний предел диапазона воспроизведения |
Разрешение |
Диапазон частот |
Пределы допускаемой погрешности воспроизведения |
Сила переменного тока |
220 мкА |
10 нА |
от 20 Гц до 1 кГц от 1 до 5 кГц |
± (0,0740-24уст + 30 нА) ± (0,0740-24уст + 100 нА) |
2,2 мА |
10 нА |
от 20 Гц до 1 кГц от 1 до 5 кГц |
± (0,05-10’2-1уст + 300 нА) ± (0,0540-24уст + 1 мкА) | |
22 мА |
100 нА |
от 20 Гц до 1 кГц от 1 до 5 кГц |
± (0,0540’Муст + 3 мкА) ± (0,0540-24уст + 10 мкА) | |
220 мА |
1 мкА |
от 20 Гц до 1 кГц от 1 до 5 кГц |
± (0,05-10’21усг + 30 мкА) ± (0,0540л[уст + 100 мкА) | |
2,2 А |
10 мкА |
от 20 до 500 Гц |
± (0,Г10’Чуст + 500 мкА) | |
22 А |
100 мкА |
от 20 до 500 Гц |
± (0,240-24уст + 5 мА) | |
С внешней опцией -модуль поверки токовых клещей 9780 |
диапазон от 10 до 110 А |
- |
от 45 до 65 Гц от 65 до 90 Гц |
± (0,540-24уст + 200 мА*) ± (Г10’2-1уст + 250 мА*) |
от 110 до 1100 А |
от 45 до 65 Гц от 65 до 90 Гц |
± (0,540-24уст + 700 мА*) ± (Г10’2-1уст + 900 мА*) |
Примечание: 1уст - установленное значение силы тока; * - по данным фирмы-изготовителя.
Таблица 5
Воспроизводимая величина |
Верхний предел диапазона |
Разрешение |
Пределы допускаемой погрешности воспроизведения |
20 Ом |
1 мОм |
± (0,0Г10-2<Куст + 7 мОм) | |
Электрическое |
99,999 Ом |
1 мОм |
± (0,0Г10-2<Куст + 7 мОм) |
сопротивление |
999,999 Ом |
1 мОм |
± (0,0Г10-2<Куст + 5 мОм) |
постоянному |
9,999 кОм |
1 Ом |
± (0,0240-2^Куст + 20 мОм) |
току |
99,999 кОм |
1 Ом |
± (0,0Г10-2<Иуст + 1 Ом) |
999,99 кОм |
10 Ом |
± (0,0Г10-2<Иуст + 10 Ом) | |
9,9999 МОм |
10 Ом |
± (0,0240-2<Куст + 100 Ом) | |
120 МОм |
100 Ом |
± (0,1 • 10-2^Яуст + 1 кОм) | |
Примечание |
Rуст - установленное значение электрического сопротивления |
Таблица 6
Воспроизводимая величина |
Номинальные значения |
Частота, Гц |
Пределы допускаемой погрешности воспроизведения |
1 нФ |
1000 |
± (0,540’^Суст + 10 пФ) | |
Электрическая |
10 нФ |
1000 |
± (0,540лСуст + 10 пФ) |
емкость |
100 нФ |
1000 |
± (0,5-10’2-Суст) |
1 мкФ |
1000 |
± (0,2540’^Суст) | |
10 мкФ |
1000 |
± (0,540’2^Суст) | |
100 мкФ |
100 |
± (0,540’2^Суст) | |
Примечание Суст - установленное значение электрической емкости |
Таблица 7
Воспроизводимая величина |
Номинальные значе ния |
Частота, Гц |
Пределы допускаемой относительной погрешности воспроизведения, % |
1 мГн |
1000 | ||
Индуктивность |
1,9 мГн |
1000 | |
5 мГн |
1000 | ||
10 мГн |
1000 | ||
19 мГн |
1000 |
± 1,0 | |
50 мГн |
1000 | ||
100 мГн |
1000 | ||
190 мГн |
1000 | ||
500 мГн |
1000 | ||
1 Гн |
1000 | ||
10 Гн |
100 |
Таблица 8
Воспроизводимая величина |
Диапазон воспроизведения |
Диапазон частот, Гц |
Пределы допускаемой относительной погрешности воспроизведения, % |
Мощность постоянного тока |
от 0,2 ВА до 23,1 кВА |
- |
± 0,08 |
Мощность переменного тока (при cos j = 1) |
от 0,2 ВА до 23,1 кВА |
от 45 до 400 |
± 0,12 |
Угол фазового |
от минус 90 до 90 гра- |
от 45 до 99 |
± 0,25 |
сдвига |
дусов |
от 100 до 400 |
± 1,0 |
Таблица 9
Воспроизводимая величина |
Номинальные значе ния |
Форма и амплитуда сигнала |
Пределы допускаемой относительной погрешности воспроизведения, % |
Частота |
от 0,1 Гц до 10 МГц |
меандр 2 В |
± Г10"5 |
20, 50, 100 МГц |
трапецеидальный 1 В |
± Г10"4 | |
100 МГц |
синусоидальный 1 В |
± Г10"3 | |
Период |
от 100 нс до 10 с |
меандр 2 В |
± Г10"5 |
50 нс, 20 нс, 10 нс |
трапецеидальный 1 В |
± Г10"4 |
Воспроизводимая величина |
Номинальные значения |
Форма и амплитуда сигнала |
Пределы допускаемой относительной погрешности воспроизведения, % |
10 нс |
синусоидальный 1 В |
± 140-3 |
Таблица 10
Тип термопары |
Диапазон температур, С |
Пределы допускаемой погрешности воспроизведения, С |
J |
от минус 210 до 150 от 150 до 1200 |
± 0,15 ± 0,3 |
K |
от минус 270 до 190 от 190 до 1250 |
± 0,5 ± 0,4 |
T |
от минус 200 до 150 от 150 до 400 |
± 0,4 ± 0,5 |
R |
от минус 50 до 800 от 800 до 1750 |
± 0,8 ± 2,0 |
S |
от минус 50 до 850 от 850 до 1750 |
± 0,9 ± 2,0 |
B |
от 100 до 1200 от 1200 до 1800 |
± 1,0 ± 2,0 |
N |
от минус 270 до 260 от 260 до 1300 |
± 0,5 ± 0,4 |
E |
от минус 50 до 1000 |
± 0,3 |
Таблица 11
Тип датчика температуры |
Диапазон температур, С |
Пределы допускаемой погрешности воспроизведения, % |
Pt100 |
от минус 250 до 850 |
± 0,07 |
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С ....................................................................... от 19 до 25.
Параметры электропитания:
-
- напряжение переменного тока, В ......................................................................................220 ± 22;
-
- частота переменного тока, Гц................................................................................................50 ± 1.
Масса, кг, не более ..................................................................................................................... 16,5.
Габаритные размеры (длина х ширина х высота), мм ..........................................447 х 470 х 152.
