Наименование характеристики

Модификации

SA6200А

SA6250

SV6300

Значение

Диапазон измерения виброускорения (пик), м/с²

±500

±500

Диапазон измерения виброскорости (пик), мм/с

±50

Диапазоны рабочих частот, Гц

от 0,5 до 10000

от 0,8 до 15000

от 3 до 8000

Номинальный коэффициент преобразования на частоте 80 Гц, мВ\(м^с^-2)

10

10

-

Номинальный коэффициент преобразования на частоте 80 Гц, мВ/(мм^с^-1)

-

-

3,94

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±6

±6

±10

Резонансная частота, кГц

13

30

20

Диапазон рабочих частот при неравномерности амплитудночастотной характеристики не более ±10%, Гц

от 1,5 до 2500

от 1,7 до 10000

от 3 до 8000

Диапазон рабочих частот при неравномерности амплитудночастотной характеристики не более ±3 дБ, Гц

от 0,5 до 10000

от 0,8 до 15000

-

Относительный коэффициент поперечного преобразования, %, не более

±5

Шум СКЗ, м/с², не более

0,02

0,02

-

Шум СКЗ, мм/с, не более

-

-

0,1

Сопротивление изоляции, МОм, не менее

100

Напряжение питания (пост), В

от 18 до 28

Условия эксплуатации: диапазон рабочих температур, °С

от минус 54 до 121

Г абаритные размеры (диаметрхвысота), мм, не более

0 25,4x47,6

Масса, г, не более

91

Наименование характеристики

Значение

Диапазон измерения виброускорения (пик), м/с²

±500

Диапазон рабочих частот, Гц

от 20 до 10000

Номинальный коэффициент преобразования на базовой частоте 80 Гц, мВ/(м^с’²)

10

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±5

Неравномерность амплитудно-частотной характеристики в диапазоне частот:

от 20 Гц до 10 кГц, дБ, не более

от 50 Гц до 3 кГц, %, не более

±3

±10

Относительный коэффициент поперечного преобразования, %, не более,

±5

Шум СКЗ, м/с², не более

0,03

Резонансная частота, кГц

25

Сопротивление изоляции, МОм, не менее

100

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха, %/°С, не более

0,05

Условия эксплуатации: диапазон рабочих температур, °С: акселерометр кабель

усилитель заряда

от минус 40 до 325

от минус 40 до 260

от минус 40 до 120

Напряжение питания (пост), В

от 20 до 30

Габаритные размеры, мм, не более: акселерометр (длина^хширина^хвысота) усилитель заряда (диаметр^хвысота)

40x32,2x31,8

025,4x22,2

Масса с кабелем 10 м, г, не более

300

Наименование характеристики

Значение

Диапазон измерения виброускорения, м/с²

от 0 до 500

Диапазон рабочих частот, Гц

от 15 до 2000

Номинальный коэффициент преобразования на базовой частоте

4,13

80 Гц, мВ/(мм^с^-1)

5,71

7,87

5,91

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±5

Относительный коэффициент поперечного преобразования, %, не более

±10

Сопротивление изоляции, МОм

от 1 до 100

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха, %/°С, не более

0,02

Условия эксплуатации: диапазон рабочих температур, °С

от минус 54 до 375

Габаритные размеры (длинахширинахвысота), мм, не более

31,7x31,7x57,1

Масса (без кабеля), кг, не более

0,2

Наименование характеристики

Модификации

ST6917

ST6911

Значение

Диапазоны измерения виброускорения (пик, СКЗ), м/с²

от 0 до 100

от 0 до 200

от 0 до 500

Диапазоны измерения виброскорости (пик, СКЗ), мм/с

от 0 до 12,7

от 0 до 25

от 0 до 50

Диапазон рабочих частот, Гц

от 3 до 1000

от 3 до 6000

Номинальный коэффициент преобразования на базовой частоте 80 Гц, мА/(мм^с^-1)

1,26

0,64

0,32

-

Номинальный коэффициент преобразования на базовой частоте 80 Гц, мА/(м^с^-2)

-

0,16

0,08

0,032

Неравномерность амплитудно-частотной характеристики, %, не более

±10

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±6

Шум СКЗ, мм/с, не более

0,1

-

Шум СКЗ, м/с², не более

-

0,03

Напряжение питания (пост.), В

от 12 до 30

Условия эксплуатации:

диапазон рабочих температур, °С

от минус 40 до 120

Габаритные размеры (диаметрхвысота), мм, не более

025,4x55,8

Масса, г, не более

120

Наименование характеристики

Модификации

ST5491

ST5484

Значение

Диапазоны измерения виброскорости (пик), мм/с

от 0 до 20

от 0 до 25

от 0 до 50

от 0 до 100

от 0 до 12,7 от 0 до 20,3 от 0 до 25 от 0 до 50 от 0 до 75 от 0 до 125

Диапазоны измерения виброскорости (СКЗ), мм/с

-

от 0 до 12,7

от 0 до 25

от 0 до 50

Номинальные коэффициенты преобразования на базовой частоте 80 Гц, мВ/(м^с’²)

10

Пределы допускаемого отклонения коэффициента преобразования от номинального значения, %

±6

Диапазон рабочих частот, Гц

от 2 до 1500

Неравномерность амплитудно-частотной характеристики, %, не более

±10

Шум СКЗ, мм/с, не более

0,1

Напряжение питания (пост.), В

от 12 до 30

Условия эксплуатации: диапазон рабочих температур, °С

от минус 10 до 70

от минус 40 до 100

Дополнительная погрешность, вызванная изменением температуры окружающего воздуха, %/°С, не более

0,02

Габаритные размеры (диаметрхвысота), мм, не более

038x64

Масса, кг, не более

0,64

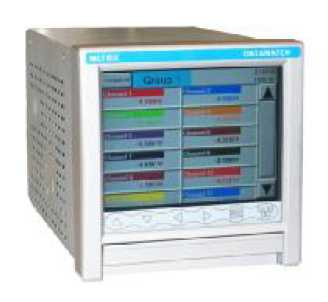

Наименование характеристики

Значение

Количество каналов:

DW7100

6, 12

DW8100

12, 18, 24, 30, 36, 42, 48

Диапазон входного напряжения, В

от 0,001 до 10

Диапазон входного постоянного тока, мА

от 4 до 20

Диапазон рабочих частот, Гц

от 0 до 20

Пределы допускаемой основной относительной погрешности измерений напряжения и тока, %

±2

Предел допускаемой дополнительной относительной погрешности, вызванной изменением температуры

окружающего воздуха, каналов измерения напряжения и тока в диапазоне от 10 до 50 °С, %

0,5 основной погрешности

Диапазон измерения виброускорения при подключении преобразователей серий ST, SA, SV, м/с ²

от 0,05 до 500

Диапазон измерения виброскорости при подключении преобразователей серий ST, SA, SV, мм/с

от 0,1 до 125

Диапазон измерения виброперемещений при подключении преобразователей серий ST, SA, SV, мкм

от 1,0 до 500

Пределы допускаемой относительной погрешности при измерении вибрации на базовой частоте при подключении преобразователей серий ST, SA, SV, %

±6

Пределы допускаемой относительной погрешности при измерении вибрации при подключении преобразователей серий ST, SA,SV, %

±10

Пределы допускаемой основной относительной погрешности срабатывания уставок, %

в пределах основной погрешности

Напряжение питания, В

от 85 до 265

Частота напряжения питания, Гц

от 47 до 63

Потребляемая мощность, ВА

60

Условия эксплуатации: диапазон рабочих температур, °С

от 10 до 50

Габаритные размеры (длина^хширина^хвысота), мм, не более:

DW7100

144^х144^х246

DW 8100

292x292x260

Масса, кг, не более:

DW7100

1,5

DW 8100

2,0
