Номер по Госреестру СИ: 44388-10
44388-10 Вакуумметры ионизационные
(AIGX)
Назначение средства измерений:
Вакуумметры ионизационные AIGX (далее по тексту - вакуумметры) предназначены для измерений абсолютных давлений негорючих газов.

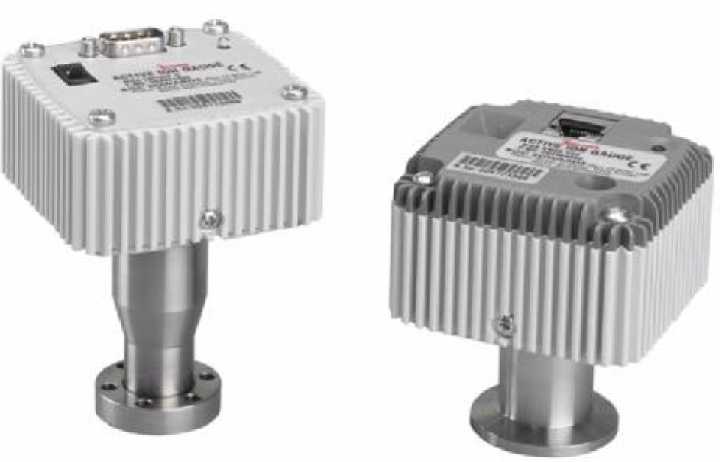

Внешний вид.
Вакуумметры ионизационные
Рисунок № 1

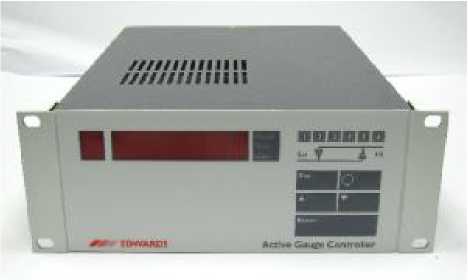

Внешний вид.
Вакуумметры ионизационные
Рисунок № 2

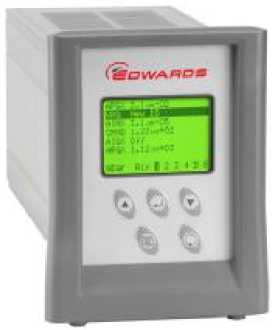

Внешний вид.
Вакуумметры ионизационные
Рисунок № 3
Общие сведения
Дата публикации -
Срок свидетельства - 27.03.2025
Номер записи -
ID в реестре СИ - 355248
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Вакуумметр ионизационный, AIGX-S-NW25, AIGX-S, AIGX-8, AIGX,
Производитель
Изготовитель - Фирма "Edwards Limited"
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 718
Выдано извещений - 45
Кол-во периодических поверок - 344
Кол-во средств измерений - 277
Кол-во владельцев - 56
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 653 дн.
Приказы РСТ, где упоминается данный тип СИ
№541 от 2015.05.07 Приказ О продлении срока действия св-в СИ (ГР 43766-10 - 44470-10)
№639 от 2020.03.27 ПРИКАЗ. О продлении срока действия свидетельств об утверждении типа средств измерений 49 шт
№517 от 2025.03.17 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (23)
Наличие аналогов СИ: Вакуумметры ионизационные (AIGX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Edwards Limited"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29326-05 01.07.2010 |
Вакуумметры сопротивления, APG Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
31809-06 01.06.2011 |
Вакуумметры широкодиапазонные, WRG Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
1 год | |
|
44388-10 27.03.2025 |
Вакуумметры ионизационные, AIGX Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
|
44391-10 27.03.2025 |
Вакуумметры сопротивления, APG Фирма "Edwards Limited" (СОЕДИНЕННОЕ КОРОЛЕВСТВО ) |
ОТ |
1 год |
Хабаровск - город в России, административный центр Хабаровского края. Один из крупнейших политических, образовательных и культурных центров Дальнего Востока России. Крупнейший город на Дальнем Востоке с населением 617 441 человек.
Расположен в центре пересечения международных железнодорожных и воздушных транспортных путей на правом берегу Амурской протоки и реки Амур на Среднеамурской низменности, недалеко от границы с Китаем (на катере от речного вокзала до ближайшего китайского города Фуюань около 65 км).
Экономика Хабаровского края диверсифицирована, базируется на развитом и многоотраслевом промышленном производстве, транспортном обслуживании основных грузопотоков. Ведущими отраслями хозяйственного комплекса края являются промышленность (24,6% валового регионального продукта), транспорт и связь (17,3%), торговля (13,9%). В промышленном производстве доля обрабатывающих отраслей составляет более 79%. Основными отраслями промышленности региона являются металлургия, машиностроение, энергетика, нефтепереработка, добыча - угля и руд цветных металлов и производство продуктов питания.
Отчет "Анализ рынка поверки в Хабаровске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Хабаровск.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Вакуумметры ионизационные (AIGX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 486 | 37 | 151 | 249 | 45 | 479 | 151 | 242 | |
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 10 | 1 | 9 | 0 | 3 | 1 | 2 | |||
| ООО "ИМЦ" (RA.RU.311684) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 49 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 73 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| РЕЛЕРО (RA.RU.311981) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311285) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 72 | 0 | 72 | 0 | 72 | 0 | 72 | |||
| АО "ГРЦ МАКЕЕВА" (RA.RU.311643) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Вакуумметры ионизационные (AIGX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
65000 | 65000 |
Программное обеспечение
Входящие в состав вакуумметров контроллеры TIC, в отличии от AGC, имеют встроенное программное обеспечение (ПО), разработанное изготовителем специально для решения задач управления работой вакуумметров. ПО выполняет следующие функции: выбор единицы измерения давления, прием, обработка и отображение измерительной информации, формирование выходных сигналов; передача данных, включение/выключение реле блокировок для выключения прибора при превышении допустимого давления.
В вакуумметрах, укомплектованных контроллерами TIC, осуществляется автоматическая диагностика состояния прибора, вывод на экран сообщений об ошибках и передача данных на внешнее устройство.
Идентификационные данные встроенного ПО представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Значение |
|
Идентификационное наименование ПО |
ПО контроллера TIC |
|
Номер версии (идентификационный номер) ПО |
D39700640 Iss A и выше |
|
Цифровой идентификатор ПО |
D39700640A и выше |
Информация о версии ПО вакуумметров, работающих в комплекте с контроллером TIC, доступна через меню при включении вакуумметра, номер версии отображается на дисплее контроллера.
Влияние встроенного ПО вакуумметров учтено при нормировании метрологических характеристик. Уровень защиты ПО от преднамеренных или непреднамеренных изменений в соответствии с Р 50.2.077-2014 для вакуумметров с контроллером TIC - средний.
|
наносится типографским способом на титульный лист руководства по эксплуатации. На корпус измерительного преобразователя вакуумметра знак наносится фотохимическим или другим методом. Сведения о методе измерений приведены в руководстве по эксплуатации на вакуумметры ионизационные AIGX. 1 ГОСТ 27758-88 «Вакуумметры. Общие технические требования» 2 ГОСТ 8.107-81 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений абсолютного давления в диапазоне 1-10’8-1-103 Па». 3 Техническая документация фирмы «Edwards Limited», Соединенное королевство Великобритании и Северной Ирландии
Основное средство поверки: установка вакуумметрическая редукционная 1-го разряда ВОУ-1, диапазон измерений от 10-7 до 103 Па, пределы допускаемой относительной погрешности ±(7...3) %. Принцип действия вакуумметров основан на зависимости тока положительных ионов, образованных в результате ионизации молекул разреженного газа, от измеряемого давления. В состав вакуумметра входят измерительный ионизационный преобразователь и внешний измерительный блок. Ионизационный преобразователь представляет собой электронную лампу с горячим катодом. Под воздействием измеряемого давления электроны с накаленного катода устремляются к аноду и соударяются на своем пути с молекулами остаточных газов. Образовавшиеся при этом положительные ионы попадают на сетку, создавая ионный ток, пропорциональный давлению, который поступает на блок преобразования электрических сигналов преобразователя для формирования нормированного выходного сигнала напряжения. Далее этот сигнал подается на внешний измерительный блок. Для управления работой вакуумметра и контроля результатов измерений в качестве измерительного блока применяют контроллер AGC или TIC производства «Edwards Limited», входящий в комплект поставки. Результаты измерений вакуумметра можно фиксировать также с помощью цифрового вольтметра. По степени защиты от воздействий твердых частиц, пыли и воды вакуумметры соответствуют классу IP30 по ГОСТ 14254. Внешний вид преобразователей, входящих в состав вакуумметров, приведен на рисунке 1, контроллеров - на рисунке 2. Рисунок 1 - Внешний вид измерительного преобразователя вакуумметров ионизационных AIGX Контроллер AGC Рисунок 2 - Внешний вид контроллеров вакуумметров ионизационных AIGX Контроллер TIC Преобразователь измерительный - 1 шт. Блок измерительный - 1 шт. Кабель соединительный - 1 шт. Руководство по эксплуатации - 1 экз. | |||||||||
|
Диапазон измерений давления, Па |
от 6,6-10-8 до 6, | ||||||||
|
Пределы допускаемой относительной погрешности | |||||||||
|
измерений давления, % |
±15 | ||||||||
|
Выходной сигнал, В |
от 0,7 до 8,7 | ||||||||
|
Время установления выходного сигнала, мин, не более |
1 | ||||||||
|
Напряжение питания постоянного тока, В | |||||||||
|
измерительных преобразователей |
от 14,5 до 30 | ||||||||
|
Напряжение питания переменного тока, В | |||||||||
|
контроллеров TIC, AGC |
230 | ||||||||
|
Потребляемая мощность, Вт, не более | |||||||||
|
измерительных преобразователей | |||||||||
|
• в режиме измерений |
7 | ||||||||
|
• в режиме дегазации |
14 | ||||||||
|
контроллеров: | |||||||||
|
• TIC |
21 | ||||||||
|
• AGC |
50 | ||||||||
|
Габаритные размеры (ширинахвысотахглубина), мм, не более | |||||||||
|
измерительных преобразователей |
70х106х70 | ||||||||
|
контроллеров: | |||||||||
|
• TIC |
107х155х248 | ||||||||
|
• AGC |
240х88х285 | ||||||||
|
Масса, кг, не более | |||||||||
|
измерительных преобразователей |
0,51 | ||||||||
|
контроллеров: | |||||||||
|
• TIC |
1,9 | ||||||||
|
• AGC |
2,4 | ||||||||
|
Средний срок службы, лет |
8 | ||||||||
|
Условия эксплуатации: | |||||||||
|
Диапазон рабочих температур окружающего воздуха, °С |
от 0 до 40 | ||||||||
|
Относительная влажность воздуха, %, не более | |||||||||
|
при температуре до 31 °С |
90 (без конденсации) | ||||||||
|
при температуре свыше 31 °С |
50 | ||||||||
|
Атмосферное давление, кПа |
от 84 до 106 |
