Номер по Госреестру СИ: 45344-10
45344-10 Генераторы сигналов сложной формы со сверхнизким уровнем искажений
(DS360)
Назначение средства измерений:
Генераторы сигналов сложной формы со сверхнизким уровнем искажений DS360 (далее - генераторы) предназначены для создания электрических измерительных сигналов различной формы.
Аналитический паспорт типа средства измерений
45344-10 — Генераторы сигналов сложной формы со сверхнизким уровнем искажений
DS360
Фирма "Stanford Research Systems, Inc."
СОЕДИНЕННЫЕ ШТАТЫ
МПИ: 1 год
Действует
123
организаций181
владельцев2
версий1 245
Всего поверок
по агрегатам с 2010 года
64
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
123
Организаций-поверителей
эффективное число: 29
181
Владельцев СИ
эффективное число: 40.3
327
Экземпляров СИ
по агрегатам владельцев / организаций
67.1%
Периодические поверки
первичные: 3.1%
0.96%
Непригодность
12 извещений
61%
Поверки юрлиц
доля в общем объёме
7 149 ₽
Средневзвешенная цена
медиана: 6 923 ₽
100%
Покрытие ценами
расчётный известный объём: 1 035 210 ₽
2 014,2 лет
Средний возраст парка
взвешено по годовому объёму
1 444 дн.
Наблюдаемый МПИ
по фактическим интервалам
345
Концентрация поверителей
HHI; доля топ-5: 33.3%
248
Концентрация владельцев
HHI; доля топ-5: 24.2%
25
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
7
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 245 поверок; пик пришёлся на 2021 год (177).
- Последний завершённый год показал рост на 7.8% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 36.1%.
- Рынок представлен 123 организациями; концентрация низкая (HHI 345), доля топ-5 — 33.3%.
- В базе найдено 181 владельцев и 327 экземпляров СИ; доля пяти крупнейших владельцев — 24.2%.
- Средневзвешенная цена поверки — 7 149 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 1 035 210 руб.
- Доля извещений о непригодности составляет 0.96% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 1 444 дней; средний возраст парка по агрегатам организаций — 2 014,2 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2021 — 177
Долгосрочный CAGR: 36.1%
Активных версий: 1
Ценовой диапазон: 3 775–11 155 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 42 | 71 | 1,69 |
| АО "ПКК МИЛАНДР" | Юридические лица | 10 | 47 | 4,70 |
| АО "Концерн "Океанприбор" | Юридические лица | 9 | 44 | 4,89 |
| ФГУП "ВНИИФТРИ" | Юридические лица | 9 | 38 | 4,22 |
| АО "Концерн "ЦНИИ "Электроприбор" | Юридические лица | 9 | 17 | 1,89 |
| ФБУ "Ростест-Москва" | Юридические лица | 7 | 19 | 2,71 |
| ФБУ "НИЦ ПМ - РОСТЕСТ" | Юридические лица | 7 | 15 | 2,14 |
| Юр. Лицо | Юридические лица | 7 | 7 | 1,00 |
| Акционерное общество "СЕВЕРНЫЙ РЕЙД" | Юридические лица | 5 | 20 | 4,00 |
| АО "ГРЦ МАКЕЕВА" | Юридические лица | 5 | 10 | 2,00 |
| ФБУ "Тест-С.-Петербург" | Юридические лица | 4 | 12 | 3,00 |
| ТЕСТ-С.-ПЕТЕРБУРГ ФБУ | Юридические лица | 4 | 10 | 2,50 |
| АО "ИнСис" | Юридические лица | 4 | 6 | 1,50 |
| Акционерное общество "Технические системы и технологии" | Юридические лица | 4 | 5 | 1,25 |
| ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ "ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ" | Юридические лица | 4 | 4 | 1,00 |
| АО "ТСТ" | Юридические лица | 3 | 9 | 3,00 |
| ООО "ЭТМС"; ИНН 7735144315 | Юридические лица | 3 | 7 | 2,33 |
| Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Тульской, Орловской, Рязанской, Калужской, Смоленской и Брянской областях» | Юридические лица | 3 | 6 | 2,00 |
| ООО ОБОРОН ХОЛДИНГ | Юридические лица | 3 | 3 | 1,00 |
| Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в г. Санкт-Петербурге и Ленинградской области" | Юридические лица | 3 | 3 | 1,00 |
| ООО НПК "Эталон-Тест"; ИНН 7735522655 | Юридические лица | 3 | 3 | 1,00 |
| Общество с ограниченной ответственностью «Производственно-коммерческая фирма Цифровые приборы» | Юридические лица | 2 | 12 | 6,00 |
| ООО "Ассоциация ВАСТ" | Юридические лица | 2 | 11 | 5,50 |
| Акционерное общество "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "СЕВЕРНОЕ МАШИНОСТРОИТЕЛЬНОЕ ПРЕДПРИЯТИЕ" | Юридические лица | 2 | 11 | 5,50 |
| ФБУ "Новосибирский ЦСМ" | Юридические лица | 2 | 10 | 5,00 |
| АО «ПО «Электроприбор» | Юридические лица | 2 | 10 | 5,00 |
| ФБУ "Нижегородский ЦСМ" | Юридические лица | 2 | 9 | 4,50 |
| ООО "НПП "МЕРА" | Юридические лица | 2 | 9 | 4,50 |
| АО "У-УАЗ" | Юридические лица | 2 | 8 | 4,00 |
| ФБУ "Волгоградский ЦСМ" | Юридические лица | 2 | 6 | 3,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| ee3eb549-2093-4a89-bd4e-824547e8b650 | 45344-10 | 2020-06-14 | — | актуальная |
| 21a9ba4d-34c1-b0a6-7a40-129e8dfdcde5 | 45344-10 | 2020-05-07 | 2020-06-14 | архивная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

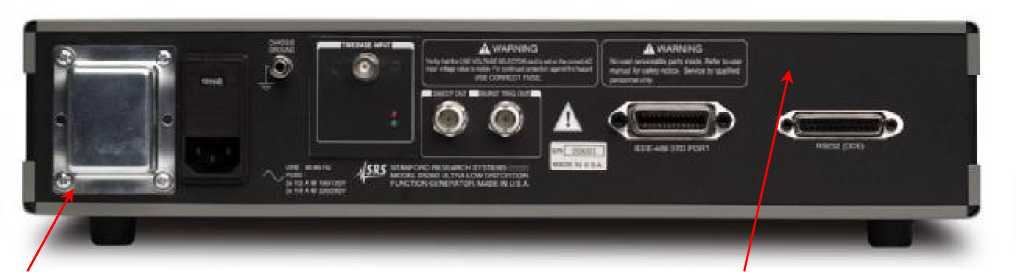

Внешний вид.
Генераторы сигналов сложной формы со сверхнизким уровнем искажений
Рисунок № 1

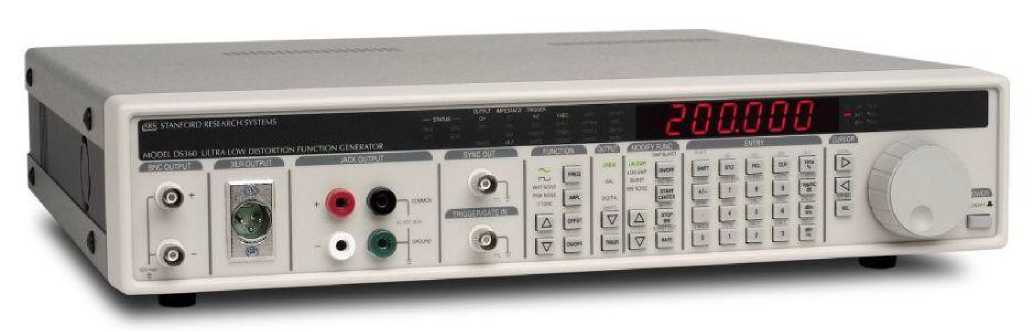

Внешний вид.
Генераторы сигналов сложной формы со сверхнизким уровнем искажений
Рисунок № 2
Общие сведения
Дата публикации - 14.06.2020
Срок свидетельства - 22.05.2025
Номер записи -
ID в реестре СИ - 356324
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
DS360, нет данных, Нет модификации, -, SRS DS360, Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, DS 360, нет, Без модификации, DS360., Генератор сигналов сложной формы со сверхнизким ур, Генераторы сигналов сложной формы со сверхнизким уровнем искажений DS360, без модификаций, Нет модификаций, Модификаций нет, Модификации нет, основная, Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360, Генератор сигналов сложной формы со сверхнизким уровнем иска, Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360
Производитель
Изготовитель - Фирма "Stanford Research Systems, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Статистика
Кол-во поверок - 1245
Выдано извещений - 12
Кол-во периодических поверок - 835
Кол-во средств измерений - 318
Кол-во владельцев - 131
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 1453 дн.
Приказы РСТ, где упоминается данный тип СИ
№844 от 2015.07.20 О продлении срока действия свидетельств об утверждении типа средств измерений
№131 от 2019.01.30 О внесении изменений в описание типа на системы управления виброиспытаниями многоканальные цифровые моделей SignalStar Scalar, SignalStar Vector и SignalStar Matrix 4
№214 от 2019.02.12 О переоформлении свидетельства об утверждении типа средства измерений № 68871 "Комплексы измерительно-вычислительные Триал-1" и внесении изменений в описание типа
№851 от 2019.04.19 О внесении изменений в описание типа на виброанализаторы СД-23
№1198 от 2019.05.30 О переоформлении свидетельства об утверждении типа средства измерений № 52973 "Виброанализаторы КНК-32" и внесении изменений в описание типа
№1903 от 2019.08.15 О внесении изменений в описание типа на регистраторы безбумажные Мемограф-М1, Мультиграф
№3015 от 2019.12.18 О внесении изменений в описание типа средств измерений "Вычислители расхода нефти и нефтепродуктов "ЦифрОйл"
№426 от 2020.02.27 О переоформлении свидетельства об утверждении типа СИ О внесении изменений в описание типа СИ Шумомеры интегрирующие усредняющие ОКТАВА-121
№971 от 2020.05.22 ПРИКАЗ О продлении срока действия свидетельств об утверждении типа средств измерений 33
№1516 от 2020.09.11 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Шумомеры-виброметры, анализаторы спектра ЭКОФИЗИКА-110А
№1519 от 2020.09.11 О внесении изменений в описание типа СИ О переоформлении свидетельства об утверждении типа СИ Шумомеры-анализаторы спектра портативные ОКТАВА-111
№1599 от 2020.09.25 О внесении изменений в описание типа СИ Шумомеры-виброметры, анализаторы спектра ОКТАФОН-110
№1896 от 2020.11.24 О продлении срока действия и о внесении изменений в описание типа на комплексы измерительно-вычислительные для мониторинга работающих механизмов vbOnline
№1125 от 2022.05.04 ПРИКАЗ_Об утверждении типов средств измерений (19)
№3313 от 2022.12.28 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45344-10 Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360) Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
43670-10 Генераторы сигналов низкочастотные (Г3-135) ЗАО «Супертехприбор» (РОССИЯ г. Мытищи, Московская обл.) |
|
45344-10 Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360) Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
44849-10 Генераторы сигналов низкочастотные (Г3-136) ЗАО «Супертехприбор» (РОССИЯ г. Мытищи, Московская обл.) |
|
45344-10 Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360) Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
45286-10 Генераторы сигналов низкочастотные (Г3-137) ЗАО "Супертехприбор" (РОССИЯ г. Мытищи, Московская обл.) |
|
45344-10 Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360) Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
46781-11 Генераторы-калибраторы гармонических сигналов (СК6-122) ЗАО "НПЦентр" (РОССИЯ г.Москва) |
Все средства измерений Фирма "Stanford Research Systems, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
26204-03 01.01.2009 |
Генераторы сигналов сложной формы со сверхнизким уровнем искажений, DS360 Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
31222-06 21.03.2026 |
Стандарты частоты рубидиевые, FS 725 Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
45344-10 22.05.2025 |
Генераторы сигналов сложной формы со сверхнизким уровнем искажений, DS360 Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
47072-11 27.06.2016 |
Генераторы-синтезаторы сигналов прямоугольной формы с модулями приемников-формирователей, CG635 (генераторы); CG640, CG641, CG642, CG643, CG644, CG645, CG646, CG647, CG648, CG649 (модули) Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61674-15 15.09.2025 |
Генераторы сигналов, АКИП-7SG Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65577-16 27.10.2026 |
Генераторы-калибраторы временных интервалов, DG535 Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
31222-06 01.04.2011 |
Стандарты частоты рубидиевые, FS 725 Фирма "Stanford Research Systems, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год |
Отчет «MM_2. Сводные статические показатели реестра МВИ ФГИС «Аршин»» дает быстрый обзор ключевых метрик по всем карточкам методик измерений. Здесь собраны базовые данные: даты первой и последней публикации, общий объем записей, доля действующих методик, темп появления новых публикаций (за 30 дней, за год, YTD), а также усредненные показатели (например, средний темп в месяц).
Блоки «Организации» и «Качество данных» показывают, сколько уникальных разработчиков и аттестующих организаций представлено в базе, сколько разных номеров аккредитации встречается, и насколько полно заполнены ключевые поля карточек (контакты, диапазоны измерений, погрешность, наименование документа). Это помогает оценивать как охват реестра, так и качество его наполнения.
В разделе «Дубликаты и лидеры» видна доля строк в дубликатных реестровых номерах и самый распространенный вид измерений. Эти индикаторы полезны для наведения порядка в данных и мониторинга тематических «горячих зон». Все показатели рассчитываются непосредственно из таблицы foei_mi_flat и обновляются при каждом открытии страницы.
Кто поверяет Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360)
Стоимость поверки Генераторы сигналов сложной формы со сверхнизким уровнем искажений (DS360)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6209 | 7304 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 7304 |
|
ФБУ Воронежский ЦСМ Воронежская область |
5257 | 7304 |
|
ФБУ Иркутский ЦСМ Иркутская область |
7823 | 7304 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
4199 | 7304 |
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, а также взаимодействия с подключаемыми по интерфейсу внешними устройствами.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014, класс риска “A” по WELMEC 7.2 Issue 5.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
идентификационное наименование |
DS360 Software |
|
идентификационный номер версии |
1.05 и выше |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах 1 - 3 документа «Генераторы сигналов сложной формы со сверхнизким уровнем искажений DS360. Руководство по эксплуатации и справочник по программированию».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов сложной формы со сверхнизким уровнем искажений DS360
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.648-2008. ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10"2 до 2^ 109 Гц.
ГОСТ 8.027-2001. ГСИ. Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.762-2011. ГСИ. Государственная поверочная схема для средств измерений коэффициента гармоник.
Поверка
Поверкаосуществляется по документу МП РТ 1469-2010 «Генераторы сигналов сложной формы со сверхнизким уровнем искажений DS360. Методика поверки», утвержденному ГЦИ СИ ФГУ «Ростест-Москва» 14.10.2010 г.
Необходимые средства поверки, требования к их основным метрологическим характеристикам и рекомендуемые средства поверки утвержденного типа даны в таблице 4.
Таблица 4 - Средства поверки
|
Средство поверки и требования к его основным техническим характеристикам |
Рекомендуемое средство поверки и его основные технические характеристики |
|
1 |
2 |
|
Частотомер
|
Частотомер электронно-счетный Agilent 53131A
|
|
Стандарт частоты
|
Стандарт частоты рубидиевый Stanford Research Systems FS725
|
|
1 |
2 |
|
Вольтметр
|
Мультиметр Agilent 3458A
|
|
Осциллограф диапазон частот не менее 10 МГц |
Осциллограф цифровой Tektronix TDS3012B диапазон частот 100 МГц |
|
Анализатор спектра
не более минус 80 дБн;
|
Анализатор спектра СК4-56
|
|
Фильтр режекторный частоты режекции 2 кГц, 10 кГц; подавление сигнала на частоте режек-ции не менее 45 дБ; подавление сигнала на кратных частотах не более 12 дБ |
Фильтр режекторный из комплекта генератора сигналов низкочастотного Г3-118 подавление сигнала на частотах режекции 2 кГц и 10 кГц не менее 48 дБ; подавление сигнала на кратных частотах не более 11 дБ |
Изготовитель
Фирма “Stanford Research Systems, Inc.”, США;Адрес: 1290-D Reamwood Avenue, Sunnyvale, CA 94089 USA;
тел. (408)744-9040, факс (408)744-9049, e-mail info@thinkSRS.com
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5;
тел./факс (495)926-71-85, e-mail: post@actimaster.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ФБУ «Ростест-Москва»);
Адрес: 117418 Москва, Нахимовский пр., 31;
тел. (499)129-19-11, факс (499)129-99-96;
Принцип действия генераторов основан на прямом цифровом синтезе сигналов с применением 24-разрядного сигнального процессора, 20-разрядного цифро-аналогового преобразователя и фильтра низких частот. При генерации синусоидального сигнала используется дополнительный фильтр, перестраиваемый в зависимости от частоты выходного сигнала, для достижения сверхнизкого уровня искажений. Сигналы тактовой частоты синхронизируются от внутреннего кварцевого генератора.
Генераторы позволяют создавать следующие виды сигналов:
-
- синусоидальный сигнал со сверхнизкими искажениями;
-
- прямоугольный сигнал;
-
- белый шум;
-
- розовый шум;
-
- равномерный шум в фиксированной полосе частот;
-
- двухтональный сигнал;
-
- импульсно-модулированный сигнал с заполнением синусоидальным, прямоугольным или шумовым сигналом;
-
- свипирующий сигнал синусоидальной и прямоугольной формы.
Управление режимами работы и параметрами сигналов осуществляется с помощью внутреннего микропроцессора. Внешнее управление генераторами может осуществляться через интерфейсы GPIB и RS-232. Конструктивно генераторы выполнены в виде моноблока, общий вид показан на рисунке 1, вид задней панели - на рисунке 2.
По условиям эксплуатации генераторы соответствуют группе 3 ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 40 оС.
Рисунок 1 - Общий вид
JkHiAW+WG
место пломбирования (краска под винт)
место для знака утверждения типа и знака поверки
Рисунок 2 - Вид задней панели
Комплектность генераторов приведена в таблице 3.
Таблица 3 - Комплектность
|
Наименование и обозначение |
Кол-во, шт. |
|
Генератор сигналов сложной формы со сверхнизким уровнем искажений DS360 |
1 |
|
Кабель сетевой |
1 |
|
Руководство по эксплуатации и справочник по программированию, ред.1-5 |
1 |
|
Методика поверки МП РТ 1469-2010 |
1 |
генераторов представлены в таблице 2.
Таблица 2 - Основные метрологические и технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот |
от 0,01 Гц до 200 кГц |
|
Разрешение по частоте | |
|
в диапазоне частот от 0,01 до 999.999 Гц |
0,001 Гц |
|
в диапазоне частот от 1 до 200 кГц |
6 разрядов |
|
Пределы допускаемой абсолютной погрешности установки частоты F, Гц |
± (2540’6<F + 0,004 Гц) |
|
Выходное сопротивление | |
|
несимметричные выходы (+) и (-) | |
|
“500”, согласованная нагрузка |
(50 ± 2) Ом |
|
“6000”, согласованная нагрузка |
(600 ± 12) Ом |
|
“Hi-Z”, высокоомная нагрузка |
(25 ± 1,25) Ом |
|
симметричный выход | |
|
“500”, согласованная нагрузка |
(50 ± 2) Ом |
|
“1500”, согласованная нагрузка |
(150 ±4,5) Ом |
|
“6000”, согласованная нагрузка |
(600 ± 12) Ом |
|
“Hi-Z”, высокоомная нагрузка |
(50 ± 2) Ом |
Продолжение таблицы 2
|
1 |
2 |
|
Диапазон установки амплитуды напряжения (размах, п-п) | |
|
несимметричные выходы (+) и (-) | |
|
“50Q”, согласованная нагрузка |
от 5 мкВ до 14,4 В |
|
“600Q”, согласованная нагрузка |
от 5 мкВ до 20,0 В |
|
“Hi-Z”, высокоомная нагрузка |
от 10 мкВ до 40,0 В |
|
симметричный выход “50Q”, согласованная нагрузка “150Q”, согласованная нагрузка |
от 10 мкВ до 28,8 В от 10 мкВ до 28,8 В |
|
“600Q”, согласованная нагрузка |
от 10 мкВ до 40,0 В |
|
“Hi-Z”, высокоомная нагрузка |
от 20 мкВ до 80,0 В |
|
Пределы допускаемой абсолютной погрешности установки среднеквадратических значений напряжения не менее 1 мВ |
± 1 % |
|
Коэффициент гармоник синусоидального сигнала, дБ, не более | |
|
на частотах от 0,01 Гц до 5 кГц |
минус 106 |
|
на частотах от 5 до 20 кГц |
минус 100 |
|
на частотах от 20 до 40 кГц |
минус 96 |
|
на частотах от 40 до 100 кГц |
минус 85 |
|
на частотах от 100 до 200 кГц |
минус 68 |
|
Уровень широкополосного шума синусоидального сигнала частотой 1 кГц (высокоомная нагрузка), типовые значения, нВТц 1/2, не более | |
|
при амплитуде свыше 1,26 до 40 В |
150 |
|
при амплитуде свыше 126 мВ до 1,26 В |
15 |
|
при амплитуде свыше 12,6 до 126 мВ |
7,5 |
|
при амплитуде менее 12,6 мВ |
15 |
|
Время нарастания сигнала прямоугольной формы, не более |
1,3 мкс |
|
Неравномерность АЧХ белого шума на частотах от 1 Гц до 100 кГц, типовое значение, не более |
± 1 дБ |
|
Неравномерность АЧХ розового шума на частотах от 20 Гц до 20 кГц (1/3 октавный анализ), типовое значение, не более |
±3 дБ |
|
Дискретные значения полосы частот равномерного шумового сигнала, кГц |
0,1; 0,2; 0,4; 0,8; 1,6; 3,2; 6,4; 12,8; 25,6; 51,2; 102,4 |
|
Неравномерность АЧХ шумового сигнала в полосе частот, типовое значение, не более |
± 1 дБ |
|
Диапазон установки постоянного напряжения смещения (только на несимметричном выходе) | |
|
“50Q”, согласованная нагрузка “600Q”, согласованная нагрузка “Hi-Z”, высокоомная нагрузка |
±7,4 В ± 10В ±20 В |
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения U0 (все виды сигналов, кроме розового шума), мкВ (мВ) | |
|
при суммарной амплитуде сигнала более 630 мВ |
±(O,Ol Uo + 25 мВ) |
|
при суммарной амплитуде сигнала свыше 63 до 630 мВ при суммарной амплитуде сигнала свыше 6,3 до 63 мВ при суммарной амплитуде сигнала менее 6,3 мВ |
± (0,01 Uo +2,5 мВ) ± (0,01 Uo +250 мкВ) ±(O,OlUo + 25 мкВ) |
|
Уровни сигнала на выходе синхронизации (сигнал прямоугольной формы с частотой, равной частоте выходного сигнала): TTL | |
Продолжение таблицы 2
|
1 |
2 |
|
Тип выходных соединителей | |
|
несимметричные выходы (+) и (-) |
BNC |
|
симметричный выход |
“banana” (f) |
|
Параметры питания от сети переменного тока | |
|
напряжение |
(220 ± 22) В |
|
частота |
(50 ± 0,5) Гц |
|
Габаритные размеры, мм, не более | |
|
ширина |
430 |
|
высота |
88 |
|
глубина |
410 |
|
Масса, не более |
6,8 кг |
