Номер по Госреестру СИ: 45351-10
45351-10 Акселерометры
(3700)
Назначение средства измерений:
Акселерометры серии 3700 (далее акселерометры) предназначены для измерения параметров вибрации (виброускорения).
Внешний вид.
Акселерометры
Рисунок № 1
Внешний вид.
Акселерометры
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 30.07.2021
Номер записи -
ID в реестре СИ - 356331
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Акселерометр 3711B1130G, Акселерометр 3711B11200G, 3713В1110G, 3713B112G, 3713B1110G, 3711В1130G, 3711В11200G, 3711В1110G, 3711B200G, 3711B1150G, 3711B1130G, 3711B112G, 3711B11200G, 3711B1110G, 3700 мод.3713B112G, 3700 мод.3713B1110G, 3700 мод.3711B1150G, 3700 мод.3711B1130G, 3700,
Производитель
Изготовитель - Фирма "PCB Piezotronics"
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 190
Выдано извещений - 0
Кол-во периодических поверок - 142
Кол-во средств измерений - 68
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№134 от 2012.03.06 О признании утратившим силу прикащза Федерального агентства по техническому регулированию и метрологии от 01 февраля 2012 г. "58 "Об утверждении типа средств измерений"
№596 от 2024.03.01 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
№1063 от 2024.04.22 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (22)
Наличие аналогов СИ: Акселерометры (3700)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PCB Piezotronics"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45351-10 30.07.2021 |
Акселерометры , 3700 Фирма "PCB Piezotronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
48423-11 09.12.2016 |
Акселерометры , 603С01 Фирма "PCB Piezotronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
49216-12 17.02.2027 |
Акселерометры пьезоэлектрические трехосевые, моделей 354B20, 354B21, 354C02, 354C03, 354C10 и 354M56 Фирма "PCB Piezotronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
49217-12 17.02.2027 |
Акселерометры пьезоэлектрические, моделей 355B02, 355B03, 355B04, 355B12, 355B33 и 355A40 Фирма "PCB Piezotronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
|
50255-12 08.06.2022 |
Акселерометры пьезоэлектрические, 301А12, 301М26 и 353В17 Фирма "PCB Piezotronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
3 года |
|
71574-18 15.06.2024 |
Молотки ударные для модальных испытаний, 086Е80, 086С01, 086С02, 086С03, 086С04, 086D05, 086D20, 086D50 Фирма "PCB Piezotronics" (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
3 года |
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Акселерометры (3700)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ПМЦ" (RA.RU.312726) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 27 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КОМПАНИЯ ОКТАВА + " (RA.RU.312507) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 101 | 8 | 93 | 0 | 81 | 8 | 73 | ||
| ООО "Новатест" (РОСС СОБ 5.00220.2014) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 10 | 0 | 10 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 5 | 0 | 5 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 11 | 1 | 0 | 11 | 0 | 7 | 0 | 7 |
Стоимость поверки Акселерометры (3700)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
2628 | 2699 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
2160 | 2699 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
2160 | 2699 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
2160 | 2699 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
2160 | 2699 |
Знак утверждения типа
Знак утверждения типананосится на корпус преобразователя методом наклейки и на титульный лист Паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к акселерометрам серии 3700
1. ГОСТ Р 8.800-2012. «Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот от 1-10-1 до 2404 Гц».
2. Техническая документация фирмы «PCB Piezotronics, Inc», США.
Поверка
Поверкаосуществляется по документу ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».
Основные средства поверки: поверочная вибрационная установка 2 разряда по ГОСТ Р 8.800-2012.
Изготовитель
Фирма «PCB Piezotronics», СШААдрес: 3425 Walden Avenue, Depew, NY, USA
Заявитель
Общество с ограниченной ответственностью «Новатест» (ООО «Новатест»)
Адрес: 1414001, г. Химки, Московская обл., Ленинский проспект, 1, корп. 2
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Акселерометры являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален ускорению, воздействующему на преобразователь.
В зависимости от назначения и конструктивных особенностей акселерометры серии 3700 выпускаются в различных модификациях, отличающихся коэффициентами преобразования и рабочими диапазонами частот. Каждая модификация в зависимости от типа используемого корпуса и способа крепления акселерометра на рабочей поверхности имеет ряд конструктивных исполнений.
Акселерометры 3713B112G, 3713B1110G, 3713D1FD50G, 3713D1FD200G - являются трехосевыми - это преобразователи, содержащие три чувствительных элемента, с осями чувствительности, направленными в трех взаимоперпендикулярных направлениях. Акселерометры 3701M15, 3711B112G, 3711B122G, 3711B1110G, 3711B1210G, 3711B1130G, 3711B1230G, 3711B1150G, 3711B1250G, 3711B11200G, 3711B12200G, 3741D4HB2G, 3741D4HB10G, 3741D4HB100G и 3741D4HB200G являются одноосевыми акселерометрами и содержат один чувствительный элемент.
Внешний вид акселерометров серии 3700 приведен на рисунках 1 и 2.

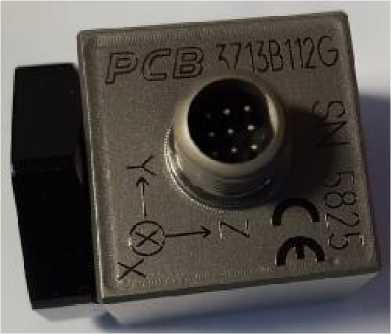

Рисунок 1 - Внешний вид трехосевых акселерометров 3713B112G, 3713B1110G, 3713D1FD50G, 3713D1FD200G
Рисунок 2 - Внешний вид одноосевых акселерометров 3701M15, 3711B112G, 3711B122G, 3711B1110G, 3711B1210G,3711B1130G, 3711B1230G,3711B1150G, 3711B1250G, 3711B11200G, 3711B12200G 3741D4HB2G, 3741D4HB10G, 3741D4HB100G, 3741D4HB200G
Таблица 1 - Акселерометры 3701М15, 3711B112G, 3711B122G и 3711B1110G
|
Наименование характеристики |
Модификации | |||
|
3701M15 |
3711B112G |
3711B122G |
3711B1110G | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
102 |
101,9 |
101,9 |
20,4 |
|
Диапазон измерения виброускорения, м/с2 |
±29 |
±19,6 |
±19,6 |
±98,1 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 200 |
от 0 до 350 |
от 0 до 1500 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 150 |
от 0 до 250 |
от 0 до 1 000 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10%, Гц |
от 0 до 200 |
от 0 до 350 |
от 0 до 1 500 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
400 |
1300 |
1300 |
2000 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 65 до +121 |
от минус 54 до +121 | ||
|
Масса, г, не более |
17,5 |
16,3 |
65 |
16,3 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
11,4x21,6x21,6 | |||
Таблица 2 - Акселерометры 3711B1210G, 3711B1130G, 3711B1230G, 3711B1150G
|
Наименование характеристики |
Модификации | |||
|
3711B1210G |
3711B1130G 3711B1230G |
3711B1150G | ||
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
20,4 |
6,8 |
6,8 |
4,1 |
|
Диапазон измерения виброускорения, м/с2 |
±98,1 |
±294,2 |
±294,2 |
±490 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 1500 | |||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 1 000 | |||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10%, Гц |
от 0 до 1 500 | |||
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
2000 |
4000 |
4000 |
5100 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |||
|
Масса, г, не более |
17,5 |
16,3 |
65 |
16,3 |
|
Габаритные размеры ( высотаХдлинаХширина), мм, не более |
11,4x21,6x21,6 | |||
Таблица 3 - Акселерометры 3711B1250G, 3711B11200G, 3711B12200G
|
Наименование характеристики |
Модификации | ||
|
3711B1250G |
3711B11200G 3711B12200G | ||
|
Значения | |||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
4,1 |
1,02 |
1,02 |
|
Диапазон измерения виброускорения, м/с2 |
±490 |
±1960 |
±1960 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | ||
|
Диапазон рабочих частот, Гц |
от 0 до 1500 |
от 0 до 1250 |
от 0 до 1250 |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 1 000 |
от 0 до 850 | |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10%, Гц |
от 0 до 1 500 |
от 0 до 1 250 | |
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | ||
|
Резонансная частота, кГц, не менее |
5100 |
11000 |
11000 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | ||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 |
до +121 | |
|
Масса, г, не более |
17,5 |
16,3 |
65 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
11,4Х21,6Х21,6 | ||
Таблица 4 - Акселерометры 3713B112G, 3713B1110G, 3713D1FD50G, 3713D1FD200G
|
Наименование характеристики |
Модификации | |||
|
3713B112G |
3713B1110G 3713D1FD50G |
3713D1FD200G | ||
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте по всем осям измерения, мВ/(м^с-2) |
101,9 |
20,4 |
4,1 |
1,02 |
|
Диапазон измерения виброускорения, м/с2 |
±19,6 |
±98,1 |
±490 |
±1960 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
±5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 350 |
от 0 до 1500 | ||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 250 |
от 0 до 1 000 | ||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10%, Гц |
от 0 до 300 |
от 0 до 1 500 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
1300 |
2000 |
3500 |
6000 |
|
Количество осей измерения, шт. |
3 | |||
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон температур, °С |
от минус 54 до +121 | |||
|
Масса, г, не более |
17,5 |
16,3 |
65 |
16,3 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
20,3Х20,3Х20,3 |
28Х28Х28 | ||
Таблица 5 - Акселерометры 3741D4HB2G, 3741D4HB10G, 3741D4HB100G, 3741D4HB200G
|
Наименование характеристики |
Модификации | |||
|
3741D4HB2G |
3741D4HB10G |
3741D4HB100G |
3741D4HB200G | |
|
Значения | ||||
|
Номинальный коэффициент преобразования на опорной частоте, мВ/(мгс-2) |
102 |
20,4 |
2,04 |
1,02 |
|
Диапазон измерения: виброускорения (пик), м/с2 |
±19,6 |
±98,1 |
±980 |
±1960 |
|
Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % |
± 5 | |||
|
Диапазон рабочих частот, Гц |
от 0 до 150 |
от 0 до 2000 | ||
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±5 %, Гц |
от 0 до 70 |
от 0 до 100 |
от 0 до |
) 1 500 |
|
Диапазон рабочих частот с неравномерностью АЧХ не более ±10 %, Гц |
от 0 до 150 |
от 0 до 2 000 | ||
|
Относительный коэффициент поперечного преобразования, %, не более |
3 | |||
|
Резонансная частота, кГц, не менее |
600 |
900 |
4000 |
4000 |
|
Пределы допускаемого отклонения коэффициента преобразования в диапазоне рабочих температур, % |
3 | |||
|
Условия эксплуатации: диапазон рабочих температур, °С |
от минус 54 до +121 | |||
|
Масса, г, не более |
9,92 | |||
|
Габаритные размеры (высота х длина х ширина), мм, не более |
7,6Х25,4Х21,6 | |||
