Номер по Госреестру СИ: 45462-10
45462-10 Установки для калибровки акселерометров ударом
(K9525C)
Назначение средства измерений:
Установки для калибровки акселерометров ударом модели К9525С (далее установки) предназначены для калибровки акселерометров методом сравнения.
Внешний вид.
Установки для калибровки акселерометров ударом
Рисунок № 1
Внешний вид.
Установки для калибровки акселерометров ударом
Рисунок № 2
Общие сведения
Дата публикации -
Срок свидетельства - 20.07.2025
Номер записи -
ID в реестре СИ - 356453
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
K9525C, -,
Производитель
Изготовитель - Фирма "The Modal Shop, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Представленный отчет состоит из круговой и столбчатой диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок СИ по разделам областей измерений. Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по разделам областей измерений, существенно превышает объём поверок, загруженных в АРШИН. Это связано с тем, что многие типы СИ входят одновременно в несколько разделов.
Столбчатая диаграмма демонстрирует то же распределение поверок по разделам областей измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 34
Выдано извещений - 0
Кол-во периодических поверок - 26
Кол-во средств измерений - 8
Кол-во владельцев - 8
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№1936 от 2016.12.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№1251 от 2020.07.20 ПРИКАЗ о продлении свидетельств об утв типов СИ
Наличие аналогов СИ: Установки для калибровки акселерометров ударом (K9525C)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "The Modal Shop, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39449-08 01.01.2014 |
Вибраторы калибровочные портативные, 9100С Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45462-10 20.07.2025 |
Установки для калибровки акселерометров ударом, K9525C Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45698-10 01.08.2015 |
Установки калибровочные, K394A30 и 700 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
45699-10 01.08.2015 |
Станции для калибровки преобразователей вибрации, 9155 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
48582-11 21.12.2016 |
Калибраторы давления, 9913 Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
2 года |
|
56673-14 27.02.2019 |
Калибраторы датчиков давления, 9903C Фирма "The Modal Shop, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
- Акустические величины
- Давление, вакуум
- Оптические и оптико-физические
- Теплофизика, температура
- Время, частота
- Ионизирующие излучения и ядерные константы
- Поток, расход, уровень, объем веществ
- Электрические и магнитные величины, радиоэлектроника
- Геометрические величины
- Механические величины
- Состав и свойства веществ
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кто поверяет Установки для калибровки акселерометров ударом (K9525C)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 20 | 1 | 15 | 0 | 20 | 1 | 15 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 7 | 3 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Установки для калибровки акселерометров ударом (K9525C)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
40200 | 38020 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
35840 | 38020 |
Программное обеспечение
(ПО) служит для управления режимами калибровки и измерений, обработки, хранения и визуализации полученных результатов.Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
9155-SW |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.4.4 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессами калибровки и измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на корпус установки методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации «Установка для калибровки акселерометров ударом модели К9525С».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к установкам для калибровки акселерометров ударом модели К9525С1. ГОСТ 8.137-84 ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерения ускорения при ударном движении.
2. Техническая документация фирмы «The Modal Shop, Inc», США.
Поверка
Поверкаосуществляется по документу МИ 1826-88 «Государственная система обеспечения единства измерений. Акселерометры ударные. Методика поверки».
Основные средства поверки: рабочий эталон единицы ускорения при ударном движении 1 разряда по МИ 1826-88.
Изготовитель
Фирма «The Modal Shop, Inc», США.
Адрес3149 E Kemper Rd, Cincinnati, OH 45241, США
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип работы установок для калибровки акселерометров ударом модели К9525С основан на возбуждении калибруемого преобразователя ударным воздействием при помощи бойка, приводимого в действие пневматической системой.
В состав установки входят возбудитель ударных нагрузок, система управления фирмы «PCB Piezotronics» (США) и вспомогательные приспособления.
Возбудитель ударных нагрузок предназначен для воспроизведения ударных нагрузок на калибруемый преобразователь. Под действием давления, создаваемого пневматической системой боек бьет по наковальне, на которую устанавливаются эталонный и калибруемый преобразователи. В качестве эталонного преобразователя используется преобразователь фирмы «PCB Piezotronics» (США) типа 301А12.
Установка может работать в режиме многократных измерений, что обеспечивает усреднение многократных измерений. Пиковое значение удара и его длительность регулируется давлением и подбором прокладок.
Система управления создает сигналы управления возбудителем ударных нагрузок и воспринимает сигналы эталонного и калибруемого преобразователей.
Установки для калибровки акселерометров ударом модели К9525С работают совместно со станцией калибровки акселерометров фирмы «The Modal Shop, Inc» (США) модели 9155C.
Маркировка установки наносится на возбудитель ударных нагрузок и соответствует серийному обозначению установки - 9525, модельное обозначение установки - К9525С - указывается в паспорте на установку.
Внешний вид установки для калибровки акселерометров ударом модели К9525С приведён на рисунках 1 и 2.

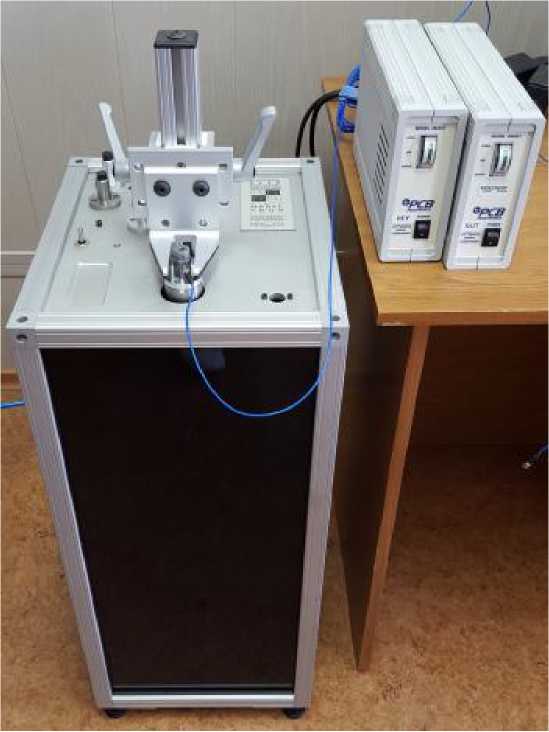

Рисунок 1 - Внешний вид установки для калибровки акселерометров ударом модели К9525С

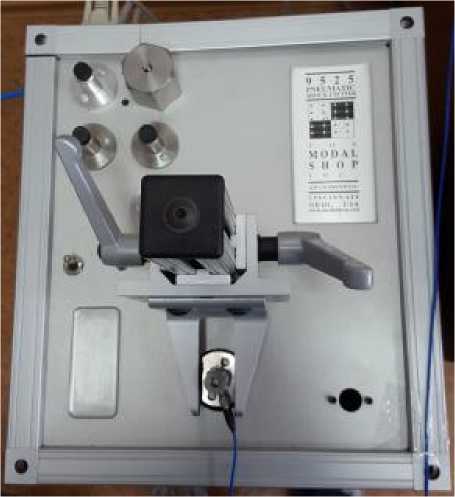

Рисунок 2 - Внешний вид установки для калибровки акселерометров ударом модели К9525С
Программное обеспечение (ПО) служит для управления режимами калибровки и измерений, обработки, хранения и визуализации полученных результатов.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
9155-SW |
|
Номер версии (идентификационный номер) ПО |
не ниже 5.4.4 |
|
Цифровой идентификатор ПО |
- |
|
Другие идентификационные данные (если есть) |
- |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой системы и процессами калибровки и измерений.
Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Установка для калибровки акселерометров ударом модели К9525С 1 шт.
Руководство по эксплуатации 1 экз.
Дополнительные принадлежности по спецификации фирмы
Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон воспроизводимых ускорений, м/с2 |
от 196 до 98 000 |
|
Коэффициент преобразования встроенного эталонного преобразователя, мВ/(м^с-2) |
0,051 |
|
Предел допускаемой относительной погрешности калибровки, % |
2,5 |
|
Условия эксплуатации: диапазон температуры, °С |
от 5 до 40 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
330х355х762 |
|
Масса, кг, не более |
25 |
