Номер по Госреестру СИ: 45498-10
45498-10 Осциллографы цифровые
(DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B)
Назначение средства измерений:
Осциллографы цифровые DSO 7012В, DSO 7014В, DSO 7032В, DSO 7034В, DSO 7052В, DSO 7054В, DSO 7104В, MSO 7012В, MSO 7014В, MSO 7032В, MSO 7034В, MSO 7052В, MSO 7054В, MSO 7104В (далее - осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим и логическим каналам.
Аналитический паспорт типа средства измерений
45498-10 — Осциллографы цифровые
DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B
Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия;
Фирма "Agilent Technologies"
МАЛАЙЗИЯ
МПИ: 1 год
Действует
129
организаций72
владельцев3
версий1 445
Всего поверок
по агрегатам с 2010 года
74
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
129
Организаций-поверителей
эффективное число: 57.9
72
Владельцев СИ
эффективное число: 8
303
Экземпляров СИ
по агрегатам владельцев / организаций
57.5%
Периодические поверки
первичные: 1%
0.62%
Непригодность
9 извещений
47.3%
Поверки юрлиц
доля в общем объёме
7 373 ₽
Средневзвешенная цена
медиана: 7 332 ₽
100%
Покрытие ценами
расчётный известный объём: 1 259 162 ₽
2 012,0 лет
Средний возраст парка
взвешено по годовому объёму
993 дн.
Наблюдаемый МПИ
по фактическим интервалам
173
Концентрация поверителей
HHI; доля топ-5: 17.9%
1 252
Концентрация владельцев
HHI; доля топ-5: 51.2%
88
Модификаций
на графике — наиболее массовые
100%
Полнота данных
карточка, рынок, документы и связи
19
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 1 445 поверок; пик пришёлся на 2023 год (246).
- Последний завершённый год показал снижение на 13.9% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 26.4%.
- Рынок представлен 129 организациями; концентрация низкая (HHI 173), доля топ-5 — 17.9%.
- В базе найдено 72 владельцев и 303 экземпляров СИ; доля пяти крупнейших владельцев — 51.2%.
- Средневзвешенная цена поверки — 7 373 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 1 259 162 руб.
- Доля извещений о непригодности составляет 0.62% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 993 дней; средний возраст парка по агрегатам организаций — 2 012,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 100%.
Документы и быстрые переходы
Пик активности: 2023 — 246
Долгосрочный CAGR: 26.4%
Активных версий: 1
Ценовой диапазон: 5 040–9 026 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 100 | 259 | 2,59 |
| АО "НПО "Импульс" | Юридические лица | 25 | 53 | 2,12 |
| АО «Ижевский мотозавод «Аксион-холдинг» | Юридические лица | 14 | 39 | 2,79 |
| АО "Концерн "Океанприбор" | Юридические лица | 8 | 25 | 3,13 |
| АО "ИСС" | Юридические лица | 8 | 8 | 1,00 |
| АО "ЗАСЛОН" | Юридические лица | 7 | 26 | 3,71 |
| АО "Авиаавтоматика" им. В.В. Тарасова" | Юридические лица | 7 | 16 | 2,29 |
| Юр. Лицо | Юридические лица | 7 | 7 | 1,00 |
| АО "ВЭМЗ" | Юридические лица | 7 | 7 | 1,00 |
| Акционерное общество "ПЕНЗЕНСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ИНСТИТУТ" | Юридические лица | 6 | 23 | 3,83 |
| АО "Навигатор" | Юридические лица | 6 | 15 | 2,50 |
| АО "РЕШЕТНЁВ" | Юридические лица | 6 | 11 | 1,83 |
| Акционерное общество "Научно-исследовательский институт "Экран" | Юридические лица | 4 | 13 | 3,25 |
| ООО "ИРЗ" | Юридические лица | 4 | 11 | 2,75 |
| АО РЕШЕТНЁВ | Юридические лица | 4 | 8 | 2,00 |
| АО "ПО "УОМЗ" | Юридические лица | 4 | 7 | 1,75 |
| АО "Ярославский радиозавод" | Юридические лица | 4 | 6 | 1,50 |
| АО "НПЦ "ПОЛЮС" | Юридические лица | 4 | 6 | 1,50 |
| АО "НИТИ "Авангард" | Юридические лица | 4 | 5 | 1,25 |
| АО ФНПЦ ННИИРТ | Юридические лица | 3 | 10 | 3,33 |
| АО "НИИ ТП" | Юридические лица | 3 | 8 | 2,67 |
| ПАО СРЗ Сигнал | Юридические лица | 3 | 5 | 1,67 |
| АО "Гос МКБ "Вымпел" им. И.И.Торопова" | Юридические лица | 3 | 4 | 1,33 |
| АО «ЗАСЛОН» | Юридические лица | 3 | 3 | 1,00 |
| АО КТРВ | Юридические лица | 2 | 9 | 4,50 |
| Акционерное общество "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "РУБИН" | Юридические лица | 2 | 6 | 3,00 |
| АО "Гос МКБ "Вымпел" им. И.И. Торопова" | Юридические лица | 2 | 4 | 2,00 |
| АО "БЭМЗ" | Юридические лица | 2 | 3 | 1,50 |
| АО КБПА | Юридические лица | 2 | 3 | 1,50 |
| АО НИИ ЭКРАН | Юридические лица | 2 | 2 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 16966bb3-ba87-2991-9856-9e6a36367b33 | 45498-10 | 2022-11-15 | — | актуальная |
| e8c408b5-dda6-f1cf-3a99-eaf104afafc8 | 45498-10 | 2022-10-12 | 2022-11-15 | архивная |
| be49208f-3fd6-9544-5480-435ad124fe69 | 45498-10 | 2020-05-07 | 2022-10-12 | архивная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Внешний вид.

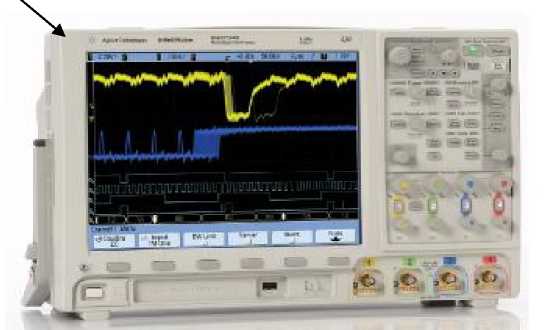

Осциллографы цифровые
Рисунок № 1
Внешний вид.

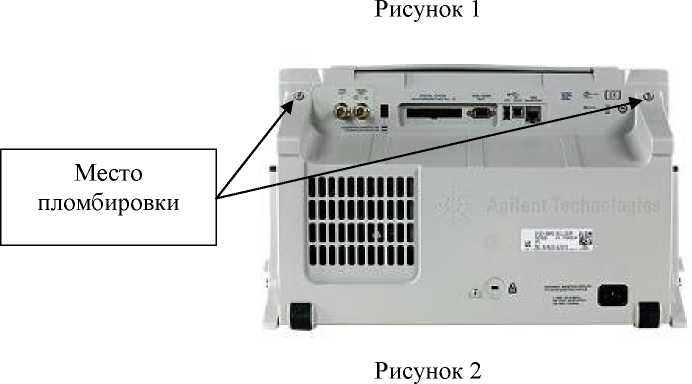

Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации - 15.11.2022
Срок свидетельства - 01.08.2015
Номер записи - 134079
ID в реестре СИ - 356479
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет данных, DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B, MSO7104B, MSO7012B, MSO7034B, MSO7054B, DSO7014B, DSO7034B, DSO7052B, DSO7104B, DSO7032B, MSO7032B, Нет, MSO7014B, Осциллографы цифровые, DSO7054B, MSO 7012B, MSO7052B, DSO7012B, DSO7034В
Производитель
Изготовитель - Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия;
Фирма "Agilent Technologies"
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Справочник содержит перечень приказов Росстандарта с удобной навигацией и возможностью поиска. Всего в справочнике более 35 тыс. записей (с 2004 года), актуализация данных производится не реже 1 раза в месяц.
Бесплатный
Статистика
Кол-во поверок - 1445
Выдано извещений - 9
Кол-во периодических поверок - 831
Кол-во средств измерений - 462
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1013 дн.
Приказы РСТ, где упоминается данный тип СИ
№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"
Наличие аналогов СИ: Осциллографы цифровые (DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
45498-10 Осциллографы цифровые (DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
64767-16 Осциллографы цифровые запоминающие (С8-205/2, С8-205/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
|
45498-10 Осциллографы цифровые (DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B) Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
64768-16 Осциллографы цифровые запоминающие (С8-203/2, С8-203/4) Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") (РОССИЯ Московская обл., г. Солнечногорск, рабочий поселок Менделеево) |
Все средства измерений Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
37179-08 18.09.2018 |
Генераторы шума, 346A, 346B, 346С, 346С opt.K01 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
37180-08 18.09.2018 |
Генераторы шума, N4000A, N4001A, N4002A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
38427-09 01.10.2014 |
Осциллографы цифровые, DSO 7012A, DSO 7014A, DSO 7032A, DSO 7034A, DSO 7052A, DSO 7054A, DSO 7104A, MSO 7012A, MSO 7014A, MSO 7032A, MSO 7034A, MSO 7052A, MSO 7054A, MSO 7104A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
38545-08 18.09.2018 |
Источники питания постоянного тока модульные, N6700 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39237-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6611C, 6612C, 6613C, 6614C Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39238-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6631B, 6632B, 6633B, 6634B, 66332A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
39239-08 19.12.2018 |
Источники питания постоянного тока, Agilent 6621A, 6622A, 6623A, 6624A, 6625A, 6626A, 6627A, 6628A, 6629A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
41354-10 01.08.2015 |
Измерители параметров иммитанса цифровые, U1731A, U1731B, U1732A, U1732B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45498-10 01.08.2015 |
Осциллографы цифровые, DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
45835-10 01.08.2015 |
Вольтметры-дискретизаторы, L4532A, L4534A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47219-11 15.07.2016 |
Анализаторы параметров цепей векторные, N9923A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
47429-11 05.08.2016 |
Системы измерений собственных и вносимых фазовых шумов, E5505А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
50212-12 20.06.2017 |
Измерители LCR, 4263B, 4263B-001, 4263B-002 Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
52145-12 18.12.2017 |
Генераторы сигналов произвольной формы, U2761A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
52149-12 18.12.2017 |
Аудиоанализаторы, U8903A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
53170-13 04.04.2018 |
Источники питания модульные, N6700 мод. N6755А, N6756А, N6763А, N6764А, N6765А, N6766А, N6777А Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
2 года |
|
53565-13 22.05.2018 |
Генераторы сигналов произвольной формы, 33509В, 33510В, 33511В, 33512В, 33519В, 33520В, 33521В, 33522В Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
54848-13 10.09.2018 |
Мультиметры цифровые, 34401A, 34460A, 34461A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
56128-14 15.01.2019 |
Анализаторы спектра, E4440A, E4443A, E4445A, E4446A, Е4447А, E4448A Фирма "Keysight Technologies Microwave Products (M) Sdn. Bhd.", Малайзия; Фирма "Agilent Technologies" (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
График "У кого сколько эталонов (СИ)" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
Графики "Возраст парка эталонов" представляют информацию по возрасту (дате производства) и количеству СИ, применяемых в качестве эталонов. Для удобства визуального восприятия временная шкала разбита на 2 интервала (до 1992 года и от 1992 года до н.в.).
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваивались в зависимости от ГЭП к которому прослеживается каждое конкретное СИ, применяемое в качестве эталона.
Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Осциллографы цифровые (DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МИРУАР" (RA.RU.320061) | 4 | 2 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 29 | 0 | 29 | 0 | 29 | 0 | 29 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ЦЭНКИ" (RA.RU.311727) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ЗРТО" | 11 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "ОНИИП" (1222) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "ИМПУЛЬС" (RA.RU.311440) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "АВАНГАРД" (RA.RU.312556) | 6 | 0 | 6 | 0 | 4 | 0 | 4 | |||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 25 | 2 | 0 | 25 | 0 | 25 | 0 | 25 | ||
| ООО "ИРЗ" (RA.RU.312795) | 17 | 2 | 0 | 17 | 0 | 17 | 0 | 17 | ||
| АО "НИИФИ" (RA.RU.311770) | 27 | 1 | 0 | 27 | 0 | 0 | 0 | 0 | ||
| АО "ЗРТО" (1513) | 7 | 1 | 6 | 1 | 0 | 0 | 0 | |||
| ФГУП"РНИИРС" ИЛИ ФГУП"ФЕДЕРАЛЬНЫЙ НАУЧНО-ПРОИЗВОДСТВЕННЫЙ ЦЕНТР РНИИРС" (РОСС СОБ 3.00126.2013) | 22 | 5 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 13 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 7 | 1 | 0 | 7 | 1 | 7 | 0 | 7 | |
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 32 | 4 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "НПО "КВАНТ" (RA.RU.310627) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| АО "ПО "УОМЗ" (RA.RU.310669) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 65 | 4 | 0 | 65 | 0 | 61 | 0 | 61 | |
| ФБУ «Череповецкий ЦСМ» (49) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| АО "ФНПЦ"ННИИРТ" (RA.RU.312740) | 10 | 0 | 10 | 0 | 10 | 0 | 10 | |||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "КОРПОРАЦИЯ "ТАКТИЧЕСКОЕ РАКЕТНОЕ ВООРУЖЕНИЕ" (РОСС СОБ 3.00210.2014) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ОАО "Корпорация "Тактическое ракетное вооружение" (РОСС СОБ 3.00210.2014) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ИЖЕВСКИЙ МОТОЗАВОД "АКСИОН-ХОЛДИНГ" (РОСС СОБ 3.00141.2013) | 39 | 1 | 38 | 2 | 39 | 1 | 38 | |||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 32 | 1 | 0 | 32 | 0 | 32 | 0 | 32 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 15 | 1 | 2 | 13 | 0 | 15 | 2 | 13 | |
| АО "ВЭМЗ" (RA.RU.311613) | 33 | 4 | 0 | 33 | 0 | 8 | 0 | 8 | ||
| ОАО "ГосМКБ "Вымпел" им. И.И.Торопова" (1297) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 35 | 0 | 35 | 0 | 9 | 0 | 9 | ||
| ОАО "Завод радиотехнического оборудования" (1513) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Ижевский радиозавод" (RA.RU.312795) | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Марийский машиностроительный завод" (RA.RU.311607) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "ОНИИП" (RA.RU.311523) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "Ставропольский радиозавод "Сигнал" (RA.RU.312281) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Научно-производственная организация "Радар" (РОСС RU.0001.310153) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО Научно-производственная компания "Эталон-Тест" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО ВЭМЗ (RA.RU.311613) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО АВТОМАТИКИ" (RA.RU.313111) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ОАО "Корпорация космических систем специального назначения "Комета" (RA.RU.311848) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ПриСТ" (RA.RU.312058) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "НПО "Импульс" (RA.RU.311440) | 64 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Научно-исследовательский институт физических измерений" (RA.RU.311770) | 5 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ОНИИП" (RA.RU.311954) | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| Федеральное бюджетное учреждение «ЦСМ в Республике Крым» (RA.RU.310576) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НПО "Алмаз" (RA.RU.311894) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Брянский ЦСМ» (RA.RU.311364) | РСТ | 16 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 27 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (14) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 21 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО ЗАВОД "КРАСНОЕ ЗНАМЯ" (RA.RU.311572) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 19 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 10 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "Завод радиотехнического оборудования" | 24 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Пензенский ЦСМ» (RA.RU.311246) | РСТ | 30 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ПАО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "ВЭМЗ" (RA.RU.311613) | 12 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Профигрупп" (РОСС RU.0001.310158) | 41 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "КОНЦЕРН "ОКЕАНПРИБОР" (РОСС СОБ 3.00242.2014) | 9 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 18 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тест-С.-Петербург» (RA.RU.311483) | РСТ | 33 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 35 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "Научно-производственное предприятие "Полет" (0675) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "Концерн "Океанприбор" (РОСС СОБ 3.00242.2014) | 22 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО завод "Красное знамя" (RA.RU.311572) | 15 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 11 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "Аджилент Текнолоджис" (1498) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| АО «ИСС» (РОСС СОБ 3.00092.2013) | 14 | 0 | 14 | 0 | 14 | 0 | 14 | |||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "ММЗ" (RA.RU.311607) | 8 | 2 | 0 | 8 | 1 | 0 | 0 | 0 | ||
| ООО "ПРОФИГРУПП" (РОСС RU.0001.310158) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 22 | 0 | 22 | 0 | 22 | 0 | 22 | ||
| АО "НПО "ИМПУЛЬС" (RA.RU.311440) | 49 | 0 | 49 | 0 | 49 | 0 | 49 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 15 | 4 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФГУП "РФЯЦ - ВНИИЭФ" (RA.RU.311881) | 3 | 1 | 0 | 3 | 0 | 1 | 0 | 1 | ||
| ПАО "РКК "ЭНЕРГИЯ" (RA.RU.311236) | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| АО "АВИААВТОМАТИКА" ИМ. В.В. ТАРАСОВА" (RA.RU.310692) | 16 | 4 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| АО "ЦЭНКИ" (RA.RU.311727) | 5 | 1 | 0 | 5 | 0 | 1 | 0 | 1 | ||
| АО «НИИ ТП» (RA.RU.312448) | 8 | 2 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "НПП "САЛЮТ" (RA.RU.312700) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "КНИРТИ" (RA.RU.311384) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "РАДИОПРИБОР" (RA.RU.311679) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| АО "ЯРОСЛАВСКИЙ РАДИОЗАВОД" (RA.RU.311784) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| АКЦИОНЕРНОЕ ОБЩЕСТВО "СЕВЕРО-ЗАПАДНЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР КОНЦЕРНА ВКО "АЛМАЗ-АНТЕЙ"- ОБУХОВСКИЙ ЗАВОД"(АО "ОБУХОВСКИЙ ЗАВОД") | 21 | 1 | 20 | 1 | 0 | 0 | 0 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| АО "НИИ ТМ" (RA.RU.311972) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "ПРИСТ" (RA.RU.312058) | 23 | 3 | 1 | 22 | 0 | 22 | 1 | 21 | ||
| АО "ГОС МКБ "ВЫМПЕЛ" ИМ. И.И. ТОРОПОВА" (РОСС СОБ 3.00231.2014) | 8 | 1 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| АО "НПЦ" ПОЛЮС" (RA.RU.313331) | 6 | 0 | 6 | 0 | 6 | 0 | 6 | |||
| АО "КОРПОРАЦИЯ "КОМЕТА" (RA.RU.311848) | 4 | 0 | 4 | 0 | 2 | 0 | 2 | |||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ПАО "НПО "АЛМАЗ" (RA.RU.311894) | 11 | 2 | 0 | 11 | 0 | 11 | 0 | 11 | ||
| ПАО"СИГНАЛ" (RA.RU.312281) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| АО "РИМР" (RA.RU.311661) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| АО "РЗП" (РОСС СОБ 3.00072.2013) | 3 | 1 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 13 | 3 | 0 | 13 | 0 | 13 | 0 | 13 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО «МетрЛифтСервис» (RA.RU.314115) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 10 | 1 | 0 | 10 | 1 | 10 | 0 | 10 | ||
| АО "РЕШЕТНЁВ" (РОСС СОБ 3.00092.2013) | 5 | 0 | 5 | 0 | 5 | 0 | 5 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 27 | 3 | 0 | 27 | 0 | 27 | 0 | 27 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 33 | 6 | 8 | 25 | 0 | 16 | 8 | 8 | ||
| АО "БЭМЗ" (RA.RU.315039) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "НПО "ОБУХОВСКИЙ ЗАВОД" (1513) | 12 | 4 | 0 | 12 | 1 | 0 | 0 | 0 | ||
| ФГУП "ПО "ОКТЯБРЬ" (0024) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Осциллографы цифровые (DSO7012B, DSO7014B, DSO7032B, DSO7034B, DSO7052B, DSO7054B, DSO7104B, MSO7012B, MSO7014B, MSO7032B, MSO7034B, MSO7052B, MSO7054B, MSO7104B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
4700 | 7540 |
|
ФБУ НИЦ ПМ-Ростест Москва |
6000 | 7540 |
|
ФБУ НИЦ ПМ-Ростест Москва |
5700 | 7540 |
|
ФБУ НИЦ ПМ-Ростест Москва |
8000 | 7540 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7200 | 7540 |
Программное обеспечение
Осциллографы работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма) |
Алгоритм вычисления цифрового идентификатора ПО |
|
ПО для осциллографов цифровых DSO/MSO 70ххВ |
InfiniiVision 7000 Series Oscilloscope Software |
System version: 6.16.0001 |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и на корпус осциллографа в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Осциллографы цифровые DSO 7012В, DSO 7014В, DSO 7032В, DSO 7034В, DSO 7052В, DSO 7054В, DSO 7104В, MSO 7012В, MSO 7014В, MSO 7032В, MSO 7034В, MSO 7052В, MSO 7054В, MSO 7104В. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым DSO 7012В, DSO 7014В, DSO 7032В, DSO 7034В, DSO 7052В, DSO 7054В, DSO 7104В, MSO 7012В, MSO 7014В, MSO 7032В, MSO 7034В, MSO 7052В, MSO 7054В, MSO 7104В
1 Техническая документация изготовителя.
Поверка
Поверкаосуществляется в соответствии с документом МП 45498-10 (Раздел 16 «Поверка прибора» документа «Осциллографы цифровые DSO 7012В, DSO 7014В, DSO 7032В, DSO 7034В, DSO 7052В, DSO 7054В , DSO 7104В, MSO 7012В, MSO 7014В, MSO 7032В, MSO 7034В, MSO 7052В, MSO 7054В, MSO 7104В. Руководство по эксплуатации»), утвержденным руководителем ГЦИ СИ ФГУ «Ростест - Москва» в августе 2010 г.
Основные средства поверки:
-
- прибор для калибровки осциллографов импульсного типа И1-9 (рег. № 5787-76): диапазон воспроизведения напряжения от 30 мкВ до 100 В; пределы допускаемой абсолютной погрешности воспроизведения напряжения ±(2,540-3/Uk+3 мкВ), где Uk - значение воспроизводимого напряжения; диапазон воспроизведения временных интервалов (период): импульсного сигнала от 100 нс до 10 с, синусоидального от 10 до 50 нс; пределы допускаемой погрешности периода повторения 10-4^Тк, где Тк - значение установленного периода;
-
- частотомер электронно-счетный вычислительный Ч3-64 (рег. № 9135-83): диапазон частот от 0,005 Гц до 1000 МГц, пределы допускаемой относительной погрешности по частоте кварцевого генератора ± (5-10-7 + 10-9Лсчета), где ^чета - время счета частотомера;
-
- генератор сигналов высокочастотный Г4-176 (рег. № 11207-88): диапазон частот от 0,1 до 1020 МГц, пределы допускаемой погрешности установки частоты ± 1,5М0-7; диапазон установки уровня от 1 мкВ до 1 В;
-
- прибор для поверки вольтметров, дифференциальный вольтметр В1-12 (рег. № 601377): пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока: ±(240-4/Uk+0,5 мкВ) в диапазоне от 0,1 мкВ до 0,1 В, ±(540-5^Uk+1 мкВ) в диапазоне от 1 мкВ до 1 В, ±(540-5/Uk+10 мкВ) в диапазоне от 10 мкВ до 10 В, ±(540-5/Uk+200 мкВ) в диапазоне от 100 мкВ до 100 В;
-
- ваттметр поглощаемой мощности М3-54 (рег. № 7058-79): диапазон частот от 0 до 17,85 ГГц; диапазон измерений от 10-4 до 1 Вт; пределы основной допускаемой относительной погрешности измерений мощности ± 4 %;
-
- генератор импульсов Г5-60 (рег. № 5463-76): длительность импульсов от 0,1 мкс до 10 с, пределы допускаемой относительной погрешности установки длительности импульсов ± 10-61+10 нс, где t - установленная длительность импульса;
-
- генератор испытательных импульсов И1-14 (рег. № 7512-79): длительность фронта
импульса до 1 нс, пределы допускаемой абсолютной погрешности установки амплитуды ± 0,bU, пределы допускаемой абсолютной погрешности установки длительности
± (0,1-t + 0,01) мкс, где U и t - измеренные значения амплитуды и длительности соответственно;
-
- генератор перепада напряжения И1-12 (рег. № 7028-79): длительность фронта перепада напряжений не более: 50 пс для Ф-00,Ф-01, Ф-02, (100 ± 20) пс для Ф-03, 70 пс для Ф-04, длительность импульсов от 0,01 до 5 мкс, период повторения импульсов Т от 0,01 до 10 мс, пределы допускаемой абсолютной погрешности установки периода повторения импульсов ± 0,1-Т.
Изготовитель
Компания «Keysight Technologies Microwave Products (M) Sdn.Bhd.», Малайзия
Bayan Lepas Free Industrial Zone
PG 11900 Bayan Lepas
Penang Malaysia
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «РОСТЕСТ-МОСКВА» (ГЦИ СИ ФБУ «РОСТЕСТ-МОСКВА»).
Юридический (почтовый) адрес: 117418, г. Москва, Нахимовский проспект, д. 31. Тел. (499) 129-19-11, факс (499) 124-99-96
E-mail: info@rostest.ru
В основе работы осциллографов лежит применение патентованной архитектуры Agilent MegaZoom III, построенной на базе микроконтроллера памяти MegaZoom. Принцип действия осциллографа основан на аналого-цифровом преобразовании входного сигнала с помощью высокоскоростного АЦП параллельного типа, предварительной аппаратной обработки сигнала с помощью микроконтроллера памяти MegaZoom и записи сигнала в высокоскоростную память осциллографа. В результате обработки сигнала с помощью MegaZoom, а также в соответствии с настройками осциллографа выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статическая обработка перед выводом на экран без искажения измерительной информации. В случае останова осциллографа и изменения режима или настроек осциллографа из высокоскоростной памяти извлекается новый участок сигнала и пересылается в центральный процессор для отображения на экране.
Каждая серия делится на 2 группы - цифровые с префиксом DSO и цифровые осциллографы с префиксом MSO. Цифровые осциллографы DSO представляют собой 2 или 4 канальные цифровые осциллографы. Цифровые осциллографы MSO - это 2 или 4 канальные цифровые осциллографы со встроенным 16 канальным логическим анализатором, предназначенным для анализа временных диаграмм. Сочетание аналоговых и логических каналов с возможностью одновременного запуска всех каналов и отображения их на экране позволяет проводить наблюдение и анализ сложных взаимодействий между сигналами разных типов при разработке устройств на основе микроконтроллерных модулей или программируемых вентильных матриц.
На передней панели осциллографа расположен цветной ЖК-дисплей тонкопленочной технологии для визуального отображения сигнала, ряд кнопок, обеспечивающих выбор режима работы и установку параметров, гнездо порта USB 2.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти, а также гнезда для подачи аналоговых сигналов, гнездо сигнала внешней синхронизации. Гнездо для подключения логических каналов находится на задней панели осциллографа.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран дисплея.
Осциллографы обеспечивают возможность подключения к персональному компьютеру и программирования через интерфейс USB, LAN.
Осциллографы позволяют сохранять в своей внутренней памяти или на внешнем персональном компьютере: установки осциллографа, копии экрана и осциллограммы.
Внешний вид одной из моделей осциллографа приведен на рисунке 1.
При оформлении внешнего вида приборов могут использоваться логотипы компаний «Agilent Technologies» или «Keysight Technologies».
Схема пломбировки от несанкционированного доступа и обозначение места размещения знака утверждения типа приведены на рисунке 2.
Место нанесения знака утверждения типа
Комплект поставки приведен в таблице 5. Таблица 5
|
Наименование |
Количество, шт. |
|
Осциллограф цифровой DSO 7012В (или DSO 7014В, или DSO 7032В, или DSO 7034В, или DSO 7052В, или DSO 7054В, или DSO 7104В, или MSO 7012В, или MSO 7014В, или MSO 7032В, или MSO 7034В, или MSO 7052В, или MSO 7054В, или MSO 7104В -по заказу) |
1 |
|
Защитная крышка передней панели |
1 |
|
Сетевой шнур |
1 |
|
Пробники для двухканальных моделей: - 10074С для моделей с полосой пропускания 100 МГц |
2 |
|
- 10073С для моделей с полосой пропускания 350, 500 и 1000 МГц |
2 |
|
Пробники для четырехканальных моделей: - 10074С для моделей с полосой пропускания 100 МГц |
4 |
|
- 10073С для моделей с полосой пропускания 350, 500 и 1000 МГц |
4 |
|
Комплект логических пробников (54620-68701) для моделей MSO |
1 |
|
Компакт диск с документацией |
1 |
|
Компакт диск, содержащий библиотеку ввода-вывода I/O Libraris Suite |
1 |
|
Руководство по эксплуатации с методикой поверки |
1 |
|
Упаковочная тара |
1 |
|
Паспорт |
1 |
осциллографов приведены в табли-
цах 2-4.
Таблица 2 - Метрологические характеристики двухканальных осциллографов
|
Наименование характеристики |
Значение характеристики | ||
|
модели осциллографов | |||
|
DSO 7012В MSO 7012В |
DSO 7032В MSO 7032В |
DSO 7052В MSO 7052В | |
|
Система вертикального отклонения | |||
|
Полоса пропускания (по уровню - 3 дБ) |
100 МГц |
350 МГц |
500 МГц |
|
Максимальная частота дискретизации |
2 ГГц для каждого канала |
4 ГГц - для половины каналов** 2 ГГц - для каждого канала | |
|
Время нарастания переходной характеристики |
3,5 нс |
1 нс |
700 пс |
|
Разрешающая способность по вертикали |
8 бит (0,4% от полной шкалы) | ||
|
Диапазон коэффициентов отклонения Коткл |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (1 МОм) или (50 Ом) | ||
|
Диапазон напряжения смещения исм |
± 5 В при Коткл = от 2 мВ/дел до 5 мВ/дел; ± 20 В при Коткл = от 10 мВ/дел до 200 мВ/дел; ± 75 В при Коткл > 200 мВ/дел | ||
|
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В |
± 0,02 • 8 • К* • К - величина, численно равная установленному коэффициенту отклонения, В | ||
|
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока при нулевом смещении по напряжению, В |
± (0,02 • 8 • К + 0,004 • 8 • К)* | ||
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения АЦ>м, В |
± (0,005^исм + 0,1 • К + 0,002)* при Коткл £ 200 мВ/дел ± (0,015^исм + 0,1 • Коткл + 0,002)* при Коткл > 200 мВ/дел | ||
|
Пределы допускаемой абсолютной погрешности измерения на- |
± (0,02 • 8 • К + D^ + 0,002 • 8 • К)* | ||
|
Наименование характеристики |
Значение характеристики | |
|
модели осциллографов | ||
|
DSO 7012В DSO 7032В MSO 7012В MSO 7032В |
DSO 7052В MSO 7052В | |
|
пряжения постоянного тока одним курсором при установленном смещении, В | ||
|
Коэффициент развязки между каналами, не менее |
100 в диапазоне частот равном полосе пропускания | |
|
Входное сопротивление каналов вертикального отклонения |
(1 ± 0,01) МОм (50 ± 0,75) Ом | |
|
Входная емкость каналов вертикального отклонения |
(14 ± 2) пФ | |
|
* При расчете погрешностей вертикального канала для коэффициента отклонения 2 мВ/дел, принимают К= 0,004 В | ||
|
Объем памяти |
Стандартно: 8 Мбайт - для половины каналов (половина каналов означает, что включен только один из каналов 1 или 2) 4 Мбайт - для каждого канала | |
|
Система горизонтального отклонения | ||
|
Диапазон коэффициентов развертки |
от 2 нс/дел до 50 с/дел |
от 1 нс/дел до 50 с/дел |
|
Частота опорного сигнала Fem, МГц |
10 | |
|
Пределы допускаемой абсолютной погрешности частоты опорного сигнала |
± 0,000015 • Fоп | |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров, с |
±(1540-6 •Тизм + 0,002 • Т + 2 • 10-11), где Тизм - величина измеренного интервала времени, с; Т - величина, численно равная установленному коэффициенту развертки, с | |
|
Полоса пропускания канала горизонтального отклонения в режиме «XY» |
Полоса пропускания равна полосе пропускания аналогового канала | |
|
Разность фаз между каналами |
£ 0,5 на частоте 1 МГц | |
|
Синхронизация | ||
|
Режимы запуска |
автоколебательный AUTO, ждущий NORM, однократного запуска SINGLE | |
|
Диапазон уровня входного сигнала внутренней синхрони- |
± 6 делений | |
|
Наименование характеристики |
Значение характеристики |
|
модели осциллографов | |
|
DSO 7012В DSO 7032В DSO 7052В MSO 7012В MSO 7032В MSO 7052В | |
|
зации | |
|
Минимальный уровень входного сигнала внутренней синхронизации |
5 мВ при^ Коткл < 10 мВ/дел 0,6 деления при^ Коткл > 10 мВ/дел |
|
Диапазон уровня входного сигнала внешней синхронизации |
± 1 В и ± 8 В |
|
Минимальный уровень входного сигнала внешней синхронизации:
|
100 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 250 мВ в диапазоне частот входного сигнала от 0 до 100 МГц; 500 мВ в диапазоне частот входного сигнала от 100 МГц до полной полосы пропускания |
|
Входное сопротивление входа внешней синхронизации |
(1 ± 0,03) МОм (50 ± 1,5) Ом |
|
Входная емкость внешней синхронизации |
(14 ± 2) пФ |
Таблица 3 - Метрологические характеристики четырехканальных осциллографов
|
Наименование характеристик |
Значение характеристики | |||
|
модели осциллографов | ||||
|
DSO 7014В MSO 7014В |
DSO 7034В MSO 7034В |
DSO 7054В MSO 7054В |
DSO 7104В MSO 7104В | |
|
Система вертикального отклонения | ||||
|
Полоса пропускания (по уровню - 3 дБ) |
100 МГц |
350 МГц |
500 МГц |
1000 МГц |
|
Максимальная частота дискретизации |
2 ГГц для каждого канала |
4 ГГц - для половины каналов** 2 ГГц - для каждого канала | ||
|
Время нарастания переходной характеристики |
3,5 нс |
1 нс |
700 пс |
350 пс |
|
Разрешающая способность по вертикали |
8 бит (0,4% от полной шкалы) | |||
|
Диапазон коэффициентов отклонения Коткл |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (1 МОм) или (50 Ом) |
от 2 мВ/дел до 5 В/дел в последовательности 1; 2; 5 (1 МОм) | ||
|
Наименование характеристик |
Значение характеристики | |
|
модели осциллографов | ||
|
DSO 7014В DSO 7034В DSO 7054В MSO 7014В MSO 7034В MSO 7054В |
DSO 7104В MSO 7104В | |
|
от 2 мВ/дел до 1 В/дел в последовательности 1; 2; 5 (50 Ом) | ||
|
Диапазон напряжения смещения UCM |
± 5 В при Коткл = от 2 мВ/дел до 5 мВ/дел; ± 20 В при Коткл = от 10 мВ/дел до 200 мВ/дел; ± 75 В при Коткл > 200 мВ/дел | |
|
Пределы допускаемой абсолютной погрешности коэффициента отклонения на постоянном токе, В |
± 0,02 • 8 • К* • К - величина, численно равная установленному коэффициенту отклонения, В | |
|
Пределы допускаемой абсолютной погрешности курсорных измерений напряжения постоянного тока при нулевом смещении по напряжению, В |
± (0,02 • 8 • К + 0,004 • 8 • К)* | |
|
Пределы допускаемой абсолютной погрешности установки напряжения смещения AUCm, В |
± (0,005^исм + 0,1 • Коткл + 0,002)* при Коткл =£ 200 мВ/дел ± (0,015^исм + 0,1 • Коткл + 0,002)* при Коткл > 200 мВ/дел | |
|
Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока одним курсором при установленном смещении, В |
± (0,02 • 8 • К + DUm + 0,002 • 8 • К)* | |
|
Коэффициент развязки между каналами в диапазоне частот равном полосе пропускания, не менее |
100 | |
|
Примечание - * При расчете погрешностей вертикального канала для коэффициента отклонения 2 мВ/дел, принимают К= 0,004 В | ||
|
Входное сопротивление каналов вертикального отклонения |
(1 ± 0,01) МОм (50 ± 0,75) Ом | |
|
Входная емкость каналов вертикального отклонения |
(14 ± 2) пФ | |
|
Наименование характеристик |
Значение характеристики | ||
|
модели осциллографов | |||
|
DSO 7014В DSO 7034В MSO 7014В MSO 7034В |
DSO 7054В MSO 7054В |
DSO 7104В MSO 7104В | |
|
Объем памяти |
Стандартно: 8 Мбайт - для половины каналов (половина каналов означает, что включен только один из каналов 1 или 2) 4 Мбайт - для каждого канала | ||
|
Система горизонтального отклонения | |||
|
Диапазон коэффициентов развертки |
от 2 нс/дел до 50 с/дел |
от 1 нс/дел до 50 с/дел |
от 500 пс/дел до 50 с/дел |
|
Частота опорного сигнала Fem, МГц |
10 | ||
|
Пределы допускаемой абсолютной погрешности частоты опорного сигнала |
± 0,000015 • Fоп | ||
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров, с |
±(1540"6 •Тизм + 0,002 • Т + 2 • 10-'1), где Тизм - величина измеренного интервала времени, с; Т - величина, численно равная установленному коэффициенту развертки, с | ||
|
Полоса пропускания канала горизонтального отклонения в режиме «XY» |
Полоса пропускания равна полосе пропускания аналогового канала | ||
|
Разность фаз между каналами на частоте 1 МГц, не более |
О Vi о | ||
|
Синхронизация | |||
|
Режимы запуска |
автоколебательный AUTO, ждущий NORM, однократного запуска SINGLE | ||
|
Диапазон уровня входного сигнала внутренней синхронизации |
± 6 делений | ||
|
Минимальный уровень входного сигнала внутренней синхронизации |
5 мВ при Коткл = < 10 мВ/дел 0,6 деления при Коткл = > 10 мВ/дел | ||
|
Диапазон уровня входного сигнала внешней синхронизации |
± 5 В | ||
|
Минимальный уровень входного сигнала внешней синхронизации |
500 мВ в диапазоне частот входного сигнала от 0 до 500 МГц | ||
|
Наименование характеристик |
Значение характеристики |
|
модели осциллографов | |
|
DSO 7014В DSO 7034В DSO 7054В DSO 7104В MSO 7014В MSO 7034В MSO 7054В MSO 7104В | |
|
Входное сопротивление входа внешней синхронизации |
(2,14 ± 0,11) кОм |
|
Логический анализатор (моДели MSO 7хххВ или моДели DSO 7xxxB, модернизированные До MSO | |
|
Число каналов |
16 логических каналов, обозначенных D15 - D0 |
|
Установка пороговых уровней срабатывания |
Раздельная для устройства подключения 1 (каналы D0 - D7) и устройства подключения 2 (каналы D8 - D15) |
|
Варианты установки пороговых уровней срабатывания |
ТТЛ, КМОП, ЭСЛ или определяемый пользователем |
|
Пределы установки порогового уровня срабатывания, определяемого пользователем ипус |
± 8 В с шагом 10 мВ |
|
Входной динамиче ский диапазон |
± 10 В относительно порогового уровня срабатывания |
|
Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания логического анализатора |
±(0,03 • ипус+100 мВ) |
|
Пределы допускаемой абсолютной погрешности измерения временных интервалов с помощью курсоров логического анализатора, с |
±(0,00005 •Тизм + 0,002 • T + t ) Тизм - величина измеренного интервала времени, с T - величина, численно равная установленному коэффициенту развертки, с t - 1 нс или 1 период частоты дискретизации если он больше 1 нс |
|
Входное сопротивление на наконечнике пробника логического канала |
(100 ± 0,02) кОм |
|
Входная емкость на наконечнике пробника логического канала |
(8 ± 2) пФ |
Таблица 4 - Технические характеристики осциллографов
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации: температура окружающего воздуха, °С |
от 15 до 25 |
|
относительная влажность воздуха, % |
от 30 до 80 |
|
атмосферное давление, кПа |
от 84 до 106 |
|
Условия хранение/транспортирование: температура, °С |
от минус 30 до плюс 70 |
|
относительная влажность воздуха, %, не более |
90 |
|
Масса (без защитной крышки), кг, не более |
5,9 |
|
Напряжение и частота сети электропита- |
от 100 до 240 В, от 50 до 60 Гц; |
|
ния |
от 100 до 120 В, 400 Гц |
|
Потребляемая мощность, В • А, не более |
120 |
|
Габаритные размеры (опоры убраны) |
454 х 277 х 173 |
|
(ширинахвысотах глубина), мм, не более |
