Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DSIII HART

7MF4..3

DSIII Profibus

7MF4..4

DSIII FF

7MF4..5

P300

7MF8.23

P300 Profibus

7MF8.24

P300 FF

7MF8.25

P280

7MP1120

Compact, MPS, P250

нет

Номер версии (идентификационный номер) ПО ⁽⁾

DSIII HART

FW: 11.03.03, FW: 11.03.04

DSIII Profibus

FW: 11.03.05, FW: 11.03.06

DSIII FF

FW:300.01.08,FW:301.01.10

P300

FW: FF11.01.01

P300 Profibus

FW: 11.03.06

P300 FF

FW: 0300.01.08

P280

FW: 0300.01.08

Compact, MPS, P250

V1.00.44

Цифровой идентификатор программного обеспечения

по номеру версии

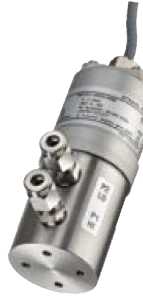

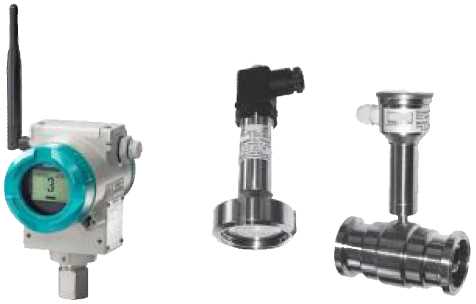

Наименование параметра

Значение параметра

Z

ZD

Compact

P250

Р280

MPS

7MF1562-*

7MF1564-*

7MF1580-*

7MF8010-*

7MF1641-*

7MF1120-*

7MF1570-*

Пределы измерений избыточное давление, бар

(МПа)

абсолютное давление, бар (МПа)

от 0 до 16 (от 0 до 1,6)

от 0 до 25 (от 0 до 2,5)

от 0 до 400 (от 0 до 40)

от 0 до 16

(от 0 до 1,6)

от 0 до 400 (от 0 до 40)

от 0 до 400

(от 0 до 40)

от 0 до 40 (от 0 до 4)

от 0 до 40

(от 0 до 4)

от 0 до 0,1 от 0 до 25 (разность давлений)

от 0 до 400 (от 0 до 40)

от 0 до 400 (от 0 до 40)

от 0 до 200

Коэффициент перенастройки диапазона ^(к)

нет

нет

10:1

нет

нет

нет

нет

Пределы допускаемой основной погрешности, %

±0,5

±0,25

±0,25

±0,2

±0,5 (>250 мбар)

±1,0 (<250 мбар)

±0,325

±0,3

Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, %

/10К

±0,3

±0,25 ±0,7 (для моделей с диапазоном менее 600

мбар)

±0,25

±0,2 (для разделителей смотри руководство по эксплуатации)

±0,6 (начало диапазона) ±0,22 (конец диапазона)

±0,025

±0,45 (диапазоны от 1 до 6 м. вод.

столба) ±0,3 (диапазоны более 6 м. вод. столба)

Температура

о

окружающего воздуха, С

от минус 25 до плюс 85

от минус 10

до плюс 70

от минус 15 до плюс 85

от минус 40 до плюс 80

от минус 10

до плюс 80

Выходной сигнал, мА

В

ГГц

от 4 до 20

от 4 до 20

от 0 до 10

от 4 до 20

от 4 до 20

от 0 до 20

от 4 до 20

от 0 до 5

от 0 до 10

2,4

от 4 до 20

Наименование параметра

Значение параметра

Z

ZD

Compact

P250

Р280

MPS

7MF1562-*

7MF1564-*

7MF1580-*

7MF8010-*

7MF1641-*

7MF1120-*

7MF1570-*

Напряжение питания, В постоянный ток

от 10 до 36

от 10 до 36

от 12 до 30

от 10 до 30

от 11 до 33

от 18 до 33

3,6 (встроенный аккумулятор)

от 10 до 36

переменный ток

24

Масса, кг, не более

0,2

0,25

0,6

0,46 (без разделителя)

0,43

1,6

0,4 (кабель

0,08 кг/м)

Габаритные размеры, мм, не более (длина^хширина^хвысота) (длина^х диаметр)

112х50х44

141х50х44

200,5х82х9

3,5

в зависимости от модели

108х44х44

270х154х246

158х 27

Наименование параметра

Значение параметра

P300, DSIII (датчики избыточного и абсолютного давления)

7MF8023-*

7MF4033-*

7MF4233-*

7MF4333-*

7MF8024-*

7MF4034-*

7MF4234-*

7MF4334-*

7MF8025-*

7MF4035-*

7MF4235-*

7MF4335-*

7MF8123-*

7MF4133-*

7MF8124-*

7MF4134-*

7MF8125-*

7MF4135-*

Пределы измерений, бар (МПа) избыточное давление абсолютное давление

от 0 до 700 (от 0 до 70) от 0 до 100 (от 0 до 10)

от 0 до 700 (от 0 до 70) от 0 до 16 (от 0 до 1,6)

Коэффициент перенастройки диапазона, (к)

100:1

Пределы допускаемой основной погрешности, % избыточное давление

±(0,0029ж+0,071) при к<10

±(0,0045ж+0,071) при 10<к<30

±(0,005^ к+0,05)    при 30<к<100

±0,05 (для датчиков DSIII 7MF4* с опцией Y99:*)

±(0,0029ж+0,071) при к<10

±(0,0045ж+0,071) при 10<к<30

±(0,005ж+0,05)   при 30<к<100

±0,05 (для датчиков DSIII (7MF4* с опцией Y99:*)

Наименование параметра

Значение параметра

P300, DSIII (датчики избыточного и абсолютного давления)

7MF8023-*

7MF4033-*

7MF4233-*

7MF4333-*

7MF8024-*

7MF4034-*

7MF4234-*

7MF4334-*

7MF8025-*

7MF4035-*

7MF4235-*

7MF4335-*

7MF8123-*

7MF4133-*

7MF8124-*

7MF4134-*

7MF8125-*

7MF4135-*

абсолютное давление

±0,1 при к<10 ±0,2 при 10<к<30

±0,2 при к<10 ±0,4 при 10<к<30

Дополнительная погрешность от воздействия изменений температуры окружающего воздуха, %

для изб. давления

при темп. от минус 10 до плюс 60 ^оС ±(0,08-к+0,1)

±(0,1-к+0,2) для диапазона 700 бар

при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

±(0,1-к+0,15)/10°С

для абс. давления

при темп. от минус 10 до плюс 60 ^оС

± (0.1 • к + 0.2)

при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

± (0.1 • к + 0.15) /10°С

для изб. давления

при темп. от минус 10 до плюс 60 ^оС ±(0,08- к+0,1)

±(0,1-к+0,2) для 7MF4133* с разделителем при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

±(0,1-к+0,15)/10°С

для абс. давления

при темп. от минус 10 до плюс 60 ^оС

± (0.2 • к+ 0.3)

при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

± (0.2 • к + 0.3)/10°С

Температура окружающего

о

воздуха, С

от минус 40 до плюс 85 или

от минус 45 до плюс 85 (для модели DSIII с опцией Dxx, Y99:* )

Выходной сигнал

от 4 до 20 мА,

HART

PROFIBUS PA

FOUNDATION

Fieldbus

от 4 до 20 мА,

HART

PROFIBUS PA

FOUNDATION

Fieldbus

Напряжение питания постоянного тока, В взрывозащ.

от 10,5 до 45

от 10,5 до 30

от 9 до 32

от 9 до 24

от 9 до 32

от 9 до 24

от 10,5 до 45

от 10,5 до 30

от 9 до 32

от 9 до 24

от 9 до 32

от 9 до 24

Масса (без разделителя), кг, не более

от 1 до 13

Габаритные размеры, мм, не более,

(длина^хширина^хвысота)

166^х91^х111,5

Наименование параметра

Значение параметра

DSI

II (датчики измерения дифференциального давления, разностей уровня и расхода)

7MF4433-*

7MF4533-*

7MF4434-*

7MF4534-*

7MF4435-*

7MF4535-*

7MF4633-* с разделителем 7MF4912-* или 7MF4913-*

7MF4634-* с разделителем 7MF4912-* или 7MF4913-*

7MF4635-* с разделителем 7MF4912-* или 7MF4913-*

Пределы измерений, бар (МПа)

от 0 до 30 (от 0 до 3)

от 0 до 5 (от 0 до 0,5)

Коэффициент перенастройки диапазона (к)

100:1

Пределы допускаемой основной погрешности, %

• - для линейной характеристики

• - для корневой характеристики

±(0,0029ж+0,071)% при к<10 ±(0,0045-к+0,071)% при 10<к<30 ±(0,005ж+0,05)%   при 30<к<100

Расход >50%      0,1% при к<10

0,2% при 10<к<30

Расход = 25 - 50% 0,2% при к<10

0,4% при 10<к<30

±0,15%            при к<10

±0,3%            при 10<к<30

±(0,0075ж+0,075%) при 30<к<100

Дополнительная погрешность от воздействия изменений температуры окружающего воздуха

±(0,08-к+0,1)%

при темп. от минус 10 до плюс 60 ^оС

±(0,1-к+0,15)% /10°С

при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

для 250 мбар

±(0,5-к+0,2)%

при темп. от минус 10 до плюс 60 ^оС ±(0,25ж+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

для 600 мбар

±(0,3- к+0,2) %

при темп. от минус 10 до плюс 60 ^оС

±(0,15^ к+0,15)%/ 10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

для 1600 и 5000 мбар

Наименование параметра

Значение параметра

DSI

II (датчики измерения дифференциального давления, разностей уровня и расхода)

7MF4433-*

7MF4533-*

7MF4434-*

7MF4534-*

7MF4435-*

7MF4535-*

7MF4633-* с

разделителем

7MF4912-* или

7MF4913-*

7MF4634-* с

разделителем 7MF4912-* или

7MF4913-*

7MF4635-* с

разделителем 7MF4912-* или

7MF4913-*

±(0,25ж+0,2)%

при темп. от минус 10 до плюс 60 ^оС ±(о,12ж+0,15)%/10°С (удвоенное значение при 10<k<30), при темп. от минус 40 до минус 10 ^оС и от плюс 60 до плюс 85 ^оС

Температура окружающего

о

воздуха, С

от минус 40 до плюс 85

от минус 45 до плюс 85 (для модели DSIII с опцией D51)

Выходной сигнал

от 4 до 20 мА,

HART

PROFIBUS PA

FOUNDATIO N Fieldbus

от 4 до 20 мА,

HART

PROFIBUS PA

FOUNDATION

Fieldbus

Напряжение питания постоянного тока, В взрывозащ.

от 10,5 до 45 от 10,5 до 30

от 9 до 32

от 9 до 24

от 9 до 32

от 9 до 24

от 10,5 до 45

от 10,5 до 30

от 9 до 32

от 9 до 24

от 9 до 32

от 9 до 24

Масса (без разделителя), кг, не более

4,5

от 11 до 13

Габаритные размеры (без разделителя), мм, не более (длина^хширина^х высота)

198^х100^х144

198x185x144
