Номер по Госреестру СИ: 45759-10
45759-10 Фурье-спектрометры комбинационного рассеяния света
(MultiRAM)
Назначение средства измерений:
Фурье-спектрометры комбинационного рассеяния света MultiRAM (далее Фурье-спектрометры) предназначены для измерения оптических спектров комбинационного рассеяния света в ближнем ИК и видимом диапазонах, определения концентрации различных органических и неорганических веществ в порошкообразной и твёрдой фазе.
Внешний вид.
Фурье-спектрометры комбинационного рассеяния света
Рисунок № 1
Общие сведения
Дата публикации - 31.07.2021
Срок свидетельства - 30.07.2025
Номер записи -
ID в реестре СИ - 356772
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Фирма "Bruker Optik GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 182 дн.
Приказы РСТ, где упоминается данный тип СИ
№892 от 2015.07.30 О продлении срока действия свидетельств об утверждении типа средств измерений
№312 от 2017.02.17 О продлении срока действия свидетельств об утверждении типа средств измерений
№2343 от 2020.12.31 Об утверждении типов средств измерений
№1403 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
Наличие аналогов СИ: Фурье-спектрометры комбинационного рассеяния света (MultiRAM)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Bruker Optik GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16477-03 01.04.2008 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-04 01.10.2009 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
16479-10 01.08.2015 |
Фурье-спектрометры, IFS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
21689-01 01.07.2006 |
Фурье-спектрометры, Matrix-F и Matrix-E Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
21689-06 01.07.2011 |
Фурье-спектрометры, MATRIX Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-03 01.04.2008 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24470-08 12.07.2018 |
Фурье-спектрометры, MPA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24471-03 01.04.2008 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24471-08 26.09.2018 |
Фурье-спектрометры, Tensor 27, Tensor 37 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24484-03 01.04.2008 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
24484-08 23.08.2018 |
ЯМР-релаксометры, Minispec mq Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
27691-04 01.10.2009 |
Фурье-спектрометры, Vertex 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
27691-10 01.08.2015 |
Фурье-спектрометры, VERTEX 70 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32099-06 01.07.2011 |
Спектрометры, Senterra Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32099-12 05.05.2017 |
Спектрометры, Senterra 532, Senterra 785, Senterra L Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
32102-06 01.07.2011 |
Фурье-спектрометры, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
1 год | |
|
32102-10 01.08.2015 |
Фурье-спектрометры, VERTEX 80 мод. VERTEX 80 и VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-08 01.01.2013 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
36762-13 22.04.2018 |
ИК-Фурье-спектрометры, ALPHA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45757-10 30.07.2021 |
Фурье-спектрометры инфракрасные, EM27 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45758-10 01.08.2015 |
Фурье-спектрометры инфракрасные, CryoSAS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45759-10 30.07.2025 |
Фурье-спектрометры комбинационного рассеяния света, MultiRAM Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
46089-11 22.01.2021 |
Фурье-спектрометры, MATRIX-F ex-proof Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
47147-11 28.06.2021 |
Фурье-спектрометры, MATRIX-I Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
48545-11 18.08.2026 |
Фурье-спектрометры, MATRIX-F, MATRIX-F emission, MATRIX-F duplex Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
52655-13 30.01.2023 |
Фурье-спектрометры, TANGO-R Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
55772-13 19.11.2024 |
ИК-Фурье-микроскопы, LUMOS Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61338-15 19.08.2025 |
Фурье-спектрометры инфракрасные, TANGO-T Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61339-15 19.08.2021 |
Фурье-спектрометры, TENSOR II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61340-15 09.09.2025 |
Меры волновых чисел, BRM 2065 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63409-16 11.03.2026 |
Фурье-спектрометры инфракрасные, VERTEX, мод. VERTEX 70, VERTEX 70v, VERTEX 80, VERTEX 80v Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64402-16 28.06.2026 |
Спектрометры комбинационного рассеяния (рамановские спектрометры), BRAVO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74075-19 20.02.2029 |
Фурье-спектрометры, MPA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74072-19 20.02.2029 |
ИК-Фурье-спектрометры, ALPHA II Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
74895-19 23.04.2024 |
Фурье-спектрометры инфракрасные, SIGIS 2 Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
76376-19 18.10.2024 |
ИК-Фурье-спектрометры, INVENIO Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
79313-20 02.10.2025 |
Анализаторы молока и молочных продуктов , MIRA Фирма "Bruker Optik GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Кто поверяет Фурье-спектрометры комбинационного рассеяния света (MultiRAM)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ТАГАНРОГСКИЙ ЗАВОД "ПРИБОЙ" (RA.RU.312446) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Фурье-спектрометры комбинационного рассеяния света (MultiRAM)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В фурье-спектрометре используется программное обеспечение (ПО) OPUS, предназначенное для настройки параметров измерения, осуществления Фурье-преобразования интерферограммы, обработки выходной информации, в том числе построения градуировочных графиков по образцовым веществам, печати результатов и сохранения результатов анализа. Программное обеспечение OPUS обеспечивает экспорт результатов измерения в другие программы для подготовки отчетов.
В ПО входит приложение OPUS Validation Program (OVP) - прикладная программа, которая обеспечивает автоматическую проверку спектрометра, выполняя Тест Качества Работы (PQ) и Тест Качества Функционирования (OQ).
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OPUS/Tensor |
|
Номер версии (идентификационный номер) ПО |
7.5 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню в соответствии с Р 50.2.077-2014. Доступ к метрологически значимой части защищен ограничением прав доступа с помощью пароля.
Знак утверждения типа
Знак утверждения типананосится на корпус прибора и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
«MultiRAM. Руководство Пользователя», раздел 5.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к Фурье-спектрометрам комбинационного рассеяния света MultiRAM
-
1 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»
-
2 ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования »
-
3 Техническая документация фирмы-изготовителя.
Поверка
Поверкапроводится в соответствии с документом МП 45759-10 «Фурье-спектрометры комбинационного рассеяния света MultiRAM фирмы «Bruker Optik GmbH». Методика поверки», утвержденым ГЦИ СИ ОАО ФНТЦ «Инверсия» в феврале 2010 г.
Основные средства поверки:
нафталин 2-го сорта по ГОСТ 16106-82
Изготовитель
Фирма «Bruker Optik GmbH», Германия
Адрес: Rudolf-Plank-Str. 27, 76275 Ettlingen, Germany
Телефон: +49 7243 504-2000
Факс: +49 7243 504-2050
E-mail: info@brukeroptics.de
www.bruker.com
Заявитель
ООО «Брукер», г. Москва
Адрес: 119017, г. Москва, ул. Пятницкая, д. 50/2, стр.1
Телефон: +7(495) 517-92-84(85), факс: +7(495) 517-92-86
E-mail: info@bruker.ru
www.bruker.ru
Испытательный центр
ГЦИ СИ ОАО ФНТЦ «Инверсия»Адрес: 107031, г. Москва, ул. Рождественка, д.27 тел/факс (495)608-45-56,
E-mail: inversiya@yandex.ru
Фурье-спектрометры комбинационного рассеяния света MultiRAM представляют собой стационарные автоматизированные приборы.
Принцип действия основан на методе эмиссионного оптического спектрального анализа.
Основой Фурье-спектрометров является двухлучевой интерферометр, в котором при перемещении одного из зеркал происходит изменение разности хода между интерферирующими лучами. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде уголковых светоотражателей. Спектр (в шкале волновых чисел) получается после выполнения специальных математических расчетов (обратное преобразование Фурье) интерферограммы.
Движение зеркала в интерферометре осуществляется линейно с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
В интерферометре осуществлена автоматическая настройка с использованием дополнительного подстраивающего зеркала, прибор оборудован стабильной оптической скамьей и двумя отсеками хранения светоделителей.
Полностью цифровой прибор оборудован детекторами со встроенными предусилителями сигнала и АЦП, вследствие чего нет влияния на прибор электромагнитных излучений.
В спектрометре используется внешний блок питания.
При падении лазерного излучения на образец происходит возбуждение комбинационного рассеяния света. Интерферометр выделяет спектральную полосу, которая регистрируется с помощью детектора. Спектральный состав излучения характеризует химический состав пробы.
Конструктивно спектрометры выполнены в виде настольных приборов с отдельно устанавливаемым компьютером. В спектрометре применяется внешний блок питания со следующими характеристиками.
Спектрометры выпускаются в модификациях, отличающихся длиной волны возбуждающего лазера и спектральными характеристиками.
Управление процессом измерения осуществляется от внутреннего контроллера и совместимого компьютера с помощью программного комплекса OPUS. Программный комплекс OPUS - это пакет программ, предназначенных для наиболее полного использования всех возможностей спектрометров.
С помощью программного обеспечения осуществляется настройка прибора, оптимизация его параметров, управление его работой, обработка выходной информации, в том числе построение градуировочных графиков, печать результатов и сохранение результатов анализа. Программный пакет OPUS обеспечивает возможность использования измерительной информации другими программами для подготовки документов с результатами измерений.
Спектрометры комплектуются библиотеками спектров веществ, что позволяет проводить идентификацию исследуемых образцов.

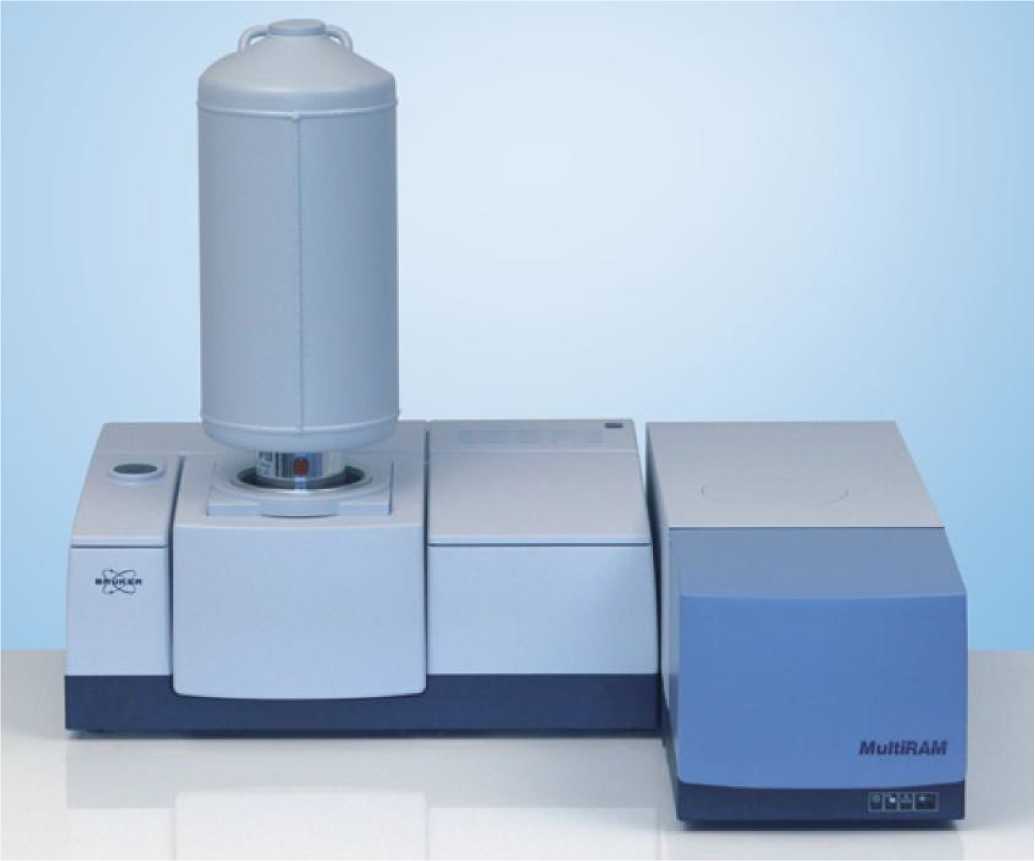

Рисунок 1 - Общий вид Фурье-спектрометра комбинационного рассеяния света MultiRAM
Фурье-спектрометры применяются в качестве отдельных автономных приборов в аналитических лабораториях промышленного производства, научно-исследовательских и учебных организаций.
Основной комплект поставки представлен в таблице 3. Таблица 3
|
Наименование |
Количество, шт. (экз.) |
|
Фурье-спектрометр комбинационного рассеяния света MultiRAM |
1 |
|
Компьютер |
1 |
|
Принтер |
1 |
|
Комплект инструментов |
1 |
|
Программное обеспечение |
1 |
|
Руководство пользователя (на русском языке) |
1 |
|
Наименование |
Количество, шт. (экз.) |
|
Методика поверки |
1 |
|
Набор для пробоподготовки |
1 |
Дополнительное оборудование (поставляется по заказу) представлено в таблице 4. Таблица 4
|
Наименование |
Количество, шт. (экз.) |
|
Оборудование для пробоотбора и пробоподготовки | |
|
Жидкостные кюветы | |
|
Библиотеки спектров твердых, жидких и газообразных образцов | |
|
Термоячейки и нагревательные кюветы | |
|
Криостаты | |
|
Автосемплеры | |
|
Прецизионные XYZ столики | |
|
Вращатели образца | |
|
Поляризаторы | |
|
КР микроскоп |
Таблица 2
|
Параметры |
Спецификация |
|
Длина волны возбуждающего лазера, нм |
1064, 758 |
|
Спектральный диапазон измерений, см-1 |
Для 1064 нм - от 70 до 3500 Для 785 нм - от 150 до 4100 Опция - 50 |
|
Спектральное разрешение, см-1, не более |
0,8 |
|
Воспроизводимость волнового числа, см-1 |
±0,1 |
|
Пределы допускаемой абсолютной погрешности измерений по шкале волновых чисел, см-1 |
±0,1 |
|
Напряжение питания перем. тока (50 Гц), В |
220+22/-15 |
|
Потребляемая мощность, В • А |
180 |
|
Г абаритные размеры, мм |
970-850-290 |
|
Масса, кг |
72 |
|
Условия эксплуатации: -температура окружающего воздуха, °С -изменение температуры в ходе измерений, °С/ч -относительная влажность воздуха, % |
+ 18 ... +35 ±1 <80 |
|
Условия транспортировки и хранения: -диапазон температур, °С -относительная влажность воздуха, % |
-20 . +70 <80 |
|
Срок службы, не менее, лет |
7 |
