Сведения о средстве измерений: 46906-11 Счетчик аэрозольных частиц

Номер по Госреестру СИ: 46906-11
46906-11 Счетчик аэрозольных частиц
(SOLAIR 3100+)

Назначение средства измерений:
Счётчик аэрозольных частиц SOLAIR 3100+ (зав. № 100804002; далее - счётчик) предназначен для измерения счетной концентрации аэрозольных частиц в воздухе и неагрессивных газах.

сертификация программного обеспечения

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 135657
ID в реестре СИ - 358057
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

SOLAIR 3100+, SOLAIR 3100,

Производитель

Изготовитель - Фирма "Lighthouse Worldwide Solutions, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Барнаул - административный центр Алтайского края и одноименного городского округа. Население города составляет 630 877 человек. Расположен на юге Западной Сибири при впадении реки Барнаулки в Обь. Возник в 1730-х годах и развивался как поселение при сереброплавильном заводе Акинфия Демидова. В настоящее время это крупный транспортный узел, промышленный, культурный, медицинский и образовательный центр Сибири.

Большинство крупных промышленных предприятий расположены в северной, западной и южной частях города. Основу промышленного комплекса составляют 126 крупных и средних предприятий, на которых работают 22 000 человек.

Индекс промышленного производства в Барнауле составляет 105,5%. Наибольший рост объемов показывают предприятия по производству транспортных средств, оборудования и металлообработки; химической промышленности; обрабатывающей промышленности.

В 2017 году промышленными предприятиями Барнаула отгружено товаров собственного производства, выполнено работ и услуг на сумму 82,6 млрд рублей. Доля Барнаула в общем объеме отгруженной промышленной продукции Алтайского края составляет 23,7%.

Отчет "Анализ рынка поверки в Барнауле" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Барнаул.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2010
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Счетчик аэрозольных частиц (SOLAIR 3100+)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Lighthouse Worldwide Solutions, Inc."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
46906-11

Счетчик аэрозольных частиц, SOLAIR 3100+
Фирма "Lighthouse Worldwide Solutions, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год
46925-11
09.06.2016
Счётчики аэрозольных частиц, Lighthouse
Фирма "Lighthouse Worldwide Solutions, Inc." (СОЕДИНЕННЫЕ ШТАТЫ )
ОТ
1 год

В условиях ограничения доступа к иностранным рынкам измерительной техники, обусловленного внешним санкционным давлением, информация об отечественных средствах измерений, аналогичных средствам измерений импортного производства, является чрезвычайно востребованной.

В рамках Плана мероприятий по реализации Стратегии обеспечения единства измерений в Российской Федерации до 2025 года с 2018 года Росстандартом на основании сведений, предоставляемых отечественными изготовителями измерительной техники подготовлен и ежегодно актуализируется Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства.

Перечень средств измерений отечественного производства, аналогичных средствам измерений импортного производства, предназначен для информирования потребителей о возможностях соответствующей замены импортных средств измерений на отечественные. Перечень подготовлен на основании предложений отечественных изготовителей измерительной техники и носит рекомендательный характер. При использовании информации из данного перечня для практического применения необходимо проведение детального сравнительного анализа метрологических и технических характеристик средств измерений, установленных при утверждении типов средств измерений, по результатам которого осуществляется принятие решения о возможности/невозможности замены средства измерений импортного производства отечественным.

Бесплатный

Кто поверяет Счетчик аэрозольных частиц (SOLAIR 3100+)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • SOLAIR 3100+
  • 3 0 3 0 3 0 3
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • SOLAIR 3100+
  • 7 0 0 0 0 0 0
    ООО «МетрЛифтСервис»
    (RA.RU.314115)
  • SOLAIR 3100
  • 1 0 1 0 1 0 1

    Стоимость поверки Счетчик аэрозольных частиц (SOLAIR 3100+)

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ НИЦ ПМ-Ростест
    Москва
    38000 38000

    Программное обеспечение

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    LMS XOiaiige

    «Lm sXChange .exe»

    1.6

    10ee7ee8cef3ff02dcbe23

    96f57e5c70

    MD5

    Нормирование метрологических характеристик проведено с учетом того, что внутреннее программное обеспечение версии «1.6» является неотъемлемой частью счетчика.

    Внешнее программное обеспечение «LMS XChange» версии «1.6» не может привести к искажениям результатов измерений счётчика, отображаемых на дисплее или передаваемых посредством цифрового выхода, так как предназначено для сбора, сохранения, удаления данных из памяти счётчика.

    Счетчик имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

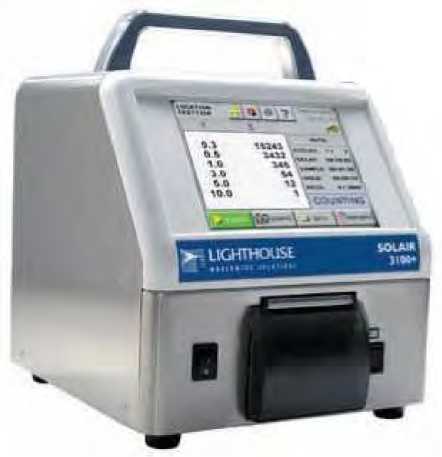

    Рис. 1. Внешний вид счётчика аэрозольных частиц SOLAIR 3100+.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на лицевую панель счётчика и титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Счётчик аэрозольных частиц SOLAIR 3100+. Руководство по эксплуатации».


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к счётчику аэрозольных частиц SOLAIR 3100+
    • 1. ГОСТ Р 8.606-2004 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

    • 2. Техническая документация фирмы-изготовителя.

    Поверка

    Поверка

    осуществляется по документу Р 50.2.047 - 2005 «ГСОЕИ. Счётчики аэрозольных частиц. Методика поверки», утверждённому ГЦИ СИ ФГУП «ВНИИФТРИ» 27.12.2005 г.

    Основные средства поверки: счётчик аэрозольных частиц лазерный Handheld 3016 IAQ, номер по Госреестру 40830-09.


    Изготовитель

    фирма «Lighthouse Worldwide Solutions, Inc», США
    1221 Disk Drive, Medford, OR 97501, USA
    Тел.: 800 945 5905, 510 438 0500
    www.golighthouse.com

    Заявитель

    ООО ПСК «Клинрум Инструментс»
    г. Москва, ул. маршала Малиновского, д. 6, корп. 1
    Тел. (499) 196-7727, 7594; факс: (499) 196-7727
    http://www.clri.ru, e-mail: clri@clri.ru

    Испытательный центр

    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева»
    190005, Санкт-Петербург, Московский пр., 19
    Тел. (812) 251-76-01, факс (812) 713-01-14
    e-mail: info@vniim.ru

    Принцип действия счётчика основан на регистрации рассеянного оптического излучения. В качестве источника света в счётчике используется полупроводниковый лазер. Измерительная камера представляет собой эллиптическое зеркало. Частицы, попадая в освещенный рабочий объем конденсорной системы, создаваемый в одном из фокусов, рассеивают излучение, которое регистрируется фотоприемником, расположенном во втором фокусе. Прямое излучение поглощается световой ловушкой, выполненной в виде абсолютно черного тела. Использование эллиптического зеркала обеспечивает регистрацию рассеянного лазерного излучения в телесном угле, близком к 2п. Интенсивность светового импульса пропорциональна размеру частицы, а количество световых импульсов определяет число аэрозольных частиц. Прокачка анализируемой пробы осуществляется встроенным насосом. Результаты измерений могут быть представлены в интегральной или дифференциальной форме. Для вывода на печать результатов измерений счетчик оборудован встроенным термопринтером. Управление осуществляется с помощью цветного сенсорного экрана на передней панели счётчика с помощью внутреннего программного обеспечения (версия 1.6) Передача результатов измерений может осуществляться на персональный компьютер посредством программного обеспечения LMS XOiange (версия 1.6) через цифровые интерфейсы RS-232 или RJ-45.


    Комплектность поставки счётчика аэрозольных частиц SOLAIR 3100+ (зав. № 100804002) приведена в таблице 2.

    Таблица 2.

    № п/п

    Наименование

    Количество

    1

    Счётчик аэрозольных частиц SOLAIR 3100+

    1 шт.

    2

    Руководство по эксплуатации

    1 экз.

    Лист № 3 всего листов 3

    от 1 до 20000.

    ± 8.

    28,3±2,8.

    226 х 203 х 216.

    6,7;

    5,8.

    • 1. Диапазон измерений счётной концентрации аэрозольных частиц, дм-3

    • 2. Пределы допускаемой относительной погрешности, %

    • 3. Номинальное значение объёмного расхода, дм3/мин

    • 4. Габаритные размеры (Д х Ш х В), мм

    • 5. Масса, кг

    с батареей:

    без батареи:

    6. Электрическое питание:

    • 7.  Потребляемая мощность, В А

    • 8.  Наработка на отказ, ч.

    • 9.  Средний срок службы, лет

    напряжение 220 (+ 22;-22) В, частота (50±1)Гц.

    25.

    6000.

    6.

    10. Условия эксплуатации:

    • -    диапазон температуры анализируемой среды   от +10 до +40 0С;

    • -    диапазон относительной влажности            от 20 до 95 % (без конденсации);

    • -    диапазон атмосферного давления              от 84 до 106,7 кПа.
