Сведения о средстве измерений: 46975-11 Машина координатная измерительная

Номер по Госреестру СИ: 46975-11
46975-11 Машина координатная измерительная
(CE-1006AV-CNC)

Назначение средства измерений:
Машина координатная измерительная модели CE-1006AV-CNC (далее «машина») предназначена для автоматизированных трехмерных измерений геометрических параметров изделий сложной формы.

сертификация программного обеспечения
Внешний вид. Машина координатная измерительная, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машина координатная измерительная
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 135742
ID в реестре СИ - 358142
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

нет данных, CE-1006AV-CNC,

Производитель

Изготовитель - Фирма "Chien Wei Precise Technology Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Волгоград (ранее Царицын, Сталинград) - крупный промышленный центр Волгоградской области. Современный город с населением чуть более миллиона человек. Население многонационально.

Основная часть трудоспособного населения занята в промышленном секторе экономики (около 40% занятых). Промышленность Волгограда имеет большое значение в развитии города, области и юга России в целом. Наибольшую долю в ней занимают предприятия тяжелой промышленности (46%).

В городе хорошо развита химическая промышленность, топливная, деревообрабатывающая. Завод "Каустик" является крупнейшим в стране производителем каустической соды и хлора. ОАО "Пласткард" - единственный в России производитель сертифицированного ПВХ для пищевой промышленности.

Город имеет развитую инфраструктуру и развитую транспортную сеть. Подземный трамвай (аналог метро) - единственное сооружение такого типа в России.

Отчет "Анализ рынка поверки в Волгограде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Волгоград.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 2
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Наличие аналогов СИ: Машина координатная измерительная (CE-1006AV-CNC)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
46975-11 Машина координатная измерительная (CE-1006AV-CNC)
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800)
ООО "Лапик" (РОССИЯ г.Саратов)
46975-11 Машина координатная измерительная (CE-1006AV-CNC)
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
69917-17 Машины координатные измерительные (КИМ-1000П)
Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов)

Все средства измерений Общество с ограниченной ответственностью "Лапик" (ООО "Лапик")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
30902-05

Машина координатно-измерительная, CE-1006A-CNC
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
1 год
41525-09

Машина координатно-измерительная, CE-450 DV
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
1 год
46975-11

Машина координатная измерительная, CE-1006AV-CNC
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
1 год
50779-12

Машина координатно-измерительная, СWB-450DV
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
1 год
70123-18

Микроскоп измерительный, CW-2515N
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год
71332-18

Микроскоп измерительный, CW-2020N-PC
Фирма "Chien Wei Precise Technology Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )
ОТ
МП
1 год

Ульяновск - административный центр Ульяновской области. Является городом областного значения, образует муниципальное образование город Ульяновск со статусом городского округа. С 2015 года является единственным в России литературным городом ЮНЕСКО. Расположен на Приволжской возвышенности, на берегах рек Волги и Свияги, в месте слияния их русел. Он расположен в 890 км к востоку/юго-востоку от Москвы. Население: 617,352

Основу экономики города составляют предприятия автомобильной промышленности, двигателестроения, авиастроения, приборостроения, машиностроения и металлообработки, также развиты электроэнергетика, розничная торговля и капитальное строительство. Далее следуют банковская деятельность, сфера услуг, туризм, пищевая и легкая промышленность.

Объем отгруженных товаров собственного производства, выполненных работ и услуг по собственным обрабатывающим производствам в 2010 году - 65,54 млрд. рублей. В промышленном производстве города наибольший объем отгруженной продукции приходится на: производство готовых металлических изделий, машин и электрооборудования, транспортных средств; производство пищевых продуктов, включая напитки; производство строительных материалов; производство мягкой и корпусной мебели.

Отчет "Анализ рынка поверки в Ульяновске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Ульяновск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Машины координатные измерительные (КИМ-1000П)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ТУЛЬСКИЙ ЦСМ"
(RA.RU.311348)
РСТ
  • CE-1006AV-CNC
  • 1 0 0 0 1 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311265)
    РСТ
  • CE-1006AV-CNC
  • 1 0 0 0 0 0 0
    ФБУ «Тульский ЦСМ»
    (RA.RU.311348)
    РСТ
  • нет данных
  • CE-1006AV-CNC
  • 8 0 0 0 0 0 0
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)
    РСТ
  • CE-1006AV-CNC
  • 3 0 3 0 3 0 3
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • CE-1006AV-CNC
  • 1 0 1 0 1 0 1

    Стоимость поверки Машины координатные измерительные (КИМ-1000П)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Машина работает с внешним программным обеспечением Quadra-Check 5000 (ПО), входящим в комплект поставки. Программное обеспечение обеспечивает запись и обработку результатов измерений.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Quadra-Check

    5000

    2

    8

    47DCE0F4FB55E1A9E

    53FB6FDF5DCDBCAE 0AA4BABED19C2D95

    D2DD876FE1F7CAF

    CHA-256

    Программное обеспечение не предусматривает возможность доступа в настройки ПО, для чего необходим уникальный программный код, имеющийся только у предприятия-изготовителя.

    Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.


    Знак утверждения типа

    Знак утверждения типа Знак утверждения типа наносится резиновым клише на титульный лист руководства по эксплуатации и на наружную сторону корпуса машины в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в документе «Машина координатная измерительная модели CE-1006AV-CNC. Руководство по эксплуатации», 2010 год.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к машине координатной измерительной модели CE-1006AV-CNC

    1. МИ 2060-90 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 х 10-6 - 50 м и длин волн в диапазоне 0,2 - 50 мкм.

    2. Техническая документация фирмы «Chien Wei Precise Technology Co., ltd» (Тайвань).

    Поверка

    Поверка

    осуществляется по документу «Машина координатная измерительная модели CE-1006AV-CNC. Методика поверки. МП 2512-0010-2010», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 17 сентября 2010 г.

    Основными средствами поверки являются эталонные плоскопараллельные концевые меры длины 3-го разряда по МИ 2060-90.


    Изготовитель

    Фирма «Chien Wei Precise Technology Co., ltd» (Тайвань).
    Адрес: Chen Pei N. Lane, Chen Pei Li, Fengshan City 830, Kaohsiung, Taiwan.

    Заявитель

    ОАО «ТПЗ-Инструмент».
    Адрес: 300004, Россия, г. Тула, ул. Марата, 47-Б.
    Телефон: (4872) 46-92-07.

    Принцип действия машины основан на считывании с измерительных шкал значений измеряемой длины, соответствующей интервалу перемещений датчиков по осям X, Y, Z.

    Конструктивно машина является машиной портального типа с подвижным порталом.

    Внешний вид. Машины координатные измерительные (КИМ-1000П), http://oei-analitika.ru

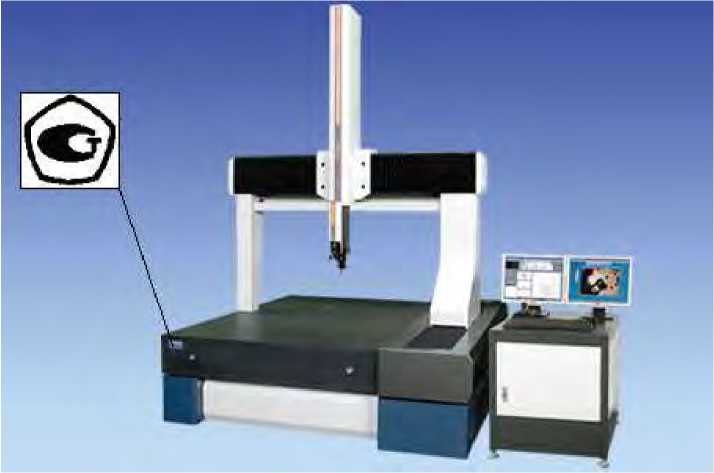

    Рисунок 1 - Общий вид машины
