Номер по Госреестру СИ: 47106-11
47106-11 Источники питания постоянного тока
(B&K PRECISION серии 16XX)
Назначение средства измерений:
Источники питания постоянного тока B&K PRECISION серии 16XX моделей 1620А, 1626А, 1651А (далее - источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
B&K PRECISION серии 16XX
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 17fcf575-a3e1-37d3-a7f6-38991d4a9bb0 | 47106-11 | 2020-05-07 | — | актуальная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.



Знак утверждения типа средства измерений наносится на переднюю панель источника питания в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Источники питания постоянного тока B&K PRECISION серии 16XX моделей 1620А, 1626А, 1651А. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока B&K PRECISION серии 16XX моделей 1620А, 1626А, 1651А Техническая документация компании «B&K Precision Corp.», США.
осуществляется по документу «Источники питания постоянного тока B&K PRECISION серии 16XX моделей 1620А, 1626А, 1651А компании «B&K Precision Corp.», США. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУ «32 ГНИИИ Минобороны России» 25 апреля 2011 года.
Лист № 3 Всего листов 3 Основные средства поверки:
- мегаомметр М4100/3 (Регистрационный № 3424-73), предел измерений электрического сопротивления до 2500 МОм, кл.т. 1,0;
- система измерительная автоматизированная постоянного напряжения К6-10 (Регистрационный № 27520-04), диапазон измерений от 1 нВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,001 %;
- мультиметр В7-64/1 (Регистрационный № 16688-97), диапазон измерений от 1 мкВ до 1000 В, пределы допускаемой относительной погрешности измерений ± 0,005 %;
- катушка электрического сопротивления Р310 (Регистрационный № 1162-58), номинальное значение электрического сопротивления 0,001 Ом, кл.т. 0,02;
- милливольтметр В3-48А (Регистрационный № 4534-74), диапазон измерений от 0,3 мВ до 300 В, пределы допускаемой относительной погрешности измерений ± 2,5 %.
Конструктивно источник питания выполнен в металлическом корпусе, индикация выходных параметров осуществляется по стрелочным индикаторам, на передней панели расположены кнопки переключения режимов работы и клеммы для подключения нагрузки.
Принцип действия источников питания основан на сравнении параметров выходного сигнала с опорным сигналом и подачей сигнала рассогласования на регулирующий элемент.
Источники питания обладают возможностями: работы в режиме стабилизации напряжения и в режиме стабилизации тока; плавной настройки выходного напряжения и тока; дистанционного управления; воспроизведения напряжения и силы постоянного тока по трем каналам для модели 1651А.
Внешний вид источников питания и схемы пломбировки от несанкционированного доступа приведены для моделей 1620А, 1626А, на рисунке 1, для модели 1651 - на рисунке 2.
*

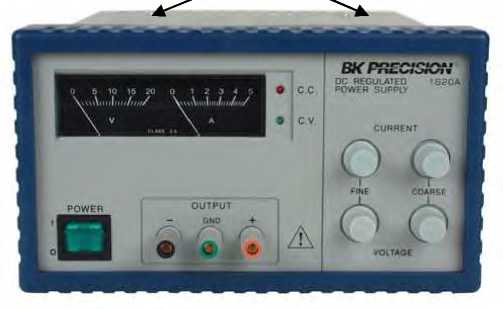

Рисунок 1

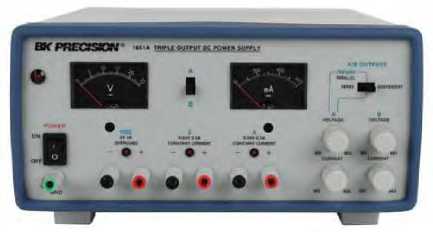

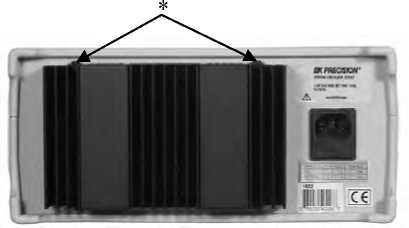

Рисунок 2
Примечание * - места пломбировки от несанкционированного доступа

источников питания приведены в таблицах 1 - 4.
Таблица 1
|
Модель |
Диапазон установки выходного напряжения, В |
Пределы допускаемой абсолютной погрешности установки выходного напряжения, В |
Пределы допускаемой погрешности установки выходного напряжения, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного напряжения, мВ, не более |
|
1620А |
от 0 до 18 |
± 1,26 |
± (0,0002/U + 3 мВ) |
1 |
|
1626А |
от 0 до 30 |
± 2,1 | ||
|
1651А |
5 (1 канал), от 0 до 24 (2, 3 каналы) |
± 0,6 |
± 5 мВ (1 канал) ± (0,0001-U + 3 мВ) (2, 3 каналы) |
5 (1 канал) 1 (2, 3 каналы) |
|
Примечание U - установленное напряжение | ||||
Таблица 2
|
Модель |
Диапазон установки силы выходного тока, А |
Пределы допускаемой абсолютной погрешности установки силы выходного тока, А |
Пределы допускаемой погрешности установки силы выходного тока, вызванной изменением напряжения питающей сети в пределах от 198 до 242 В |
Пульсации выходного тока, мА, не более |
|
1620А |
от 0 до 5 |
± 0,35 |
± (0,0002-1 + 3 мА) |
3 |
|
1626А |
от 0 до 3 |
± 0,21 | ||
|
1651А |
4 (1 канал), от 0 до 0,5 (2, 3 каналы) |
± 0,01 |
± (0,002-1 + 6 мА) |
1 |
|
Примечание I - установленная сила тока | ||||
Таблица 3
|
Модель |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
1620А, 1626А |
270 х 205 х 115 |
6 |
|
1651А |
264 х 298 х 140 |
4,8 |
Таблица 4
|
Наименование характеристики |
Значение |
|
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 198 до 242 |
|
Рабочие условия эксплуатации:
|
от 15 до 25 до 75 |
