Номер по Госреестру СИ: 47181-11
47181-11 Устройства измерения, регистрации, управления и автоматики многофункциональные
(Multilin серий UR, URPlus, 650)
Назначение средства измерений:
Устройства измерения, регистрации, управления и автоматики многофункциональные Multilin серий UR, URPlus, 650 (далее - устройства) предназначены для:
- измерения силы переменного и постоянного тока;
- измерения напряжения переменного тока;
- измерения электрической мощности;
- измерения электрической энергии;
- измерения коэффициента мощности;
- измерения частоты;
- измерения угла сдвига фаз;
- измерения уровня гармоник и полного коэффициента гармоник;
- измерения температуры (с помощью термометров сопротивления);
- регистрации событий;
- осциллографирования процессов;
- формирования выходных унифицированных сигналов постоянного тока.
Аналитический паспорт типа средства измерений
47181-11 — Устройства измерения, регистрации, управления и автоматики многофункциональные
Multilin серий UR, URPlus, 650
Фирма "GE Multilin"
КАНАДА
МПИ: 8 лет
Действует
0
организаций0
владельцев1
версий0
Всего поверок
по агрегатам с 2010 года
0
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
0
Организаций-поверителей
эффективное число: 0
0
Владельцев СИ
эффективное число: 0
0
Экземпляров СИ
по агрегатам владельцев / организаций
0%
Периодические поверки
первичные: 0%
0%
Непригодность
0 извещений
0%
Поверки юрлиц
доля в общем объёме
нет данных
Средневзвешенная цена
медиана: —
0%
Покрытие ценами
расчётный известный объём: 0 ₽
нет данных
Средний возраст парка
взвешено по годовому объёму
нет данных
Наблюдаемый МПИ
по фактическим интервалам
0
Концентрация поверителей
HHI; доля топ-5: 0%
0
Концентрация владельцев
HHI; доля топ-5: 0%
0
Модификаций
на графике — наиболее массовые
67%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
нет
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- В агрегированной статистике пока отсутствуют поверки по этому типу СИ.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 67%.
Документы и быстрые переходы
Пик активности: нет данных
Долгосрочный CAGR: нет данных
Активных версий: 1
Ценовой диапазон: нет данных
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Цифровой ресурс Ростеста
SOFT.Rostest — программные и цифровые решения
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
ПО и цифровые сервисыsoft.rostest.ru
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 3a54bf12-5b7a-4b7b-035e-97c56c67cd81 | 47181-11 | 2020-05-07 | — | актуальная |
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 11.07.2016
Номер записи - 135986
ID в реестре СИ - 358386
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "GE Multilin"
Страна - КАНАДА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.
Справочный отчет по каждой организации содержит следующую информацию:
1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.
2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.
3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.
4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.
5. Сведения о распределении поверок по видам измерений в динамике по годам.
6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)
7. Перечень контрагентов организации за последние пол года.
Бесплатный
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Устройства измерения, регистрации, управления и автоматики многофункциональные (Multilin серий UR, URPlus, 650)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
47181-11 Устройства измерения, регистрации, управления и автоматики многофункциональные (Multilin серий UR, URPlus, 650) Фирма "GE Multilin" (КАНАДА ) |
52533-13 Регистраторы электрических процессов цифровые ("ПАРМА РП4.11") Общество с ограниченной ответственностью «ПАРМА» (ООО «ПАРМА») (РОССИЯ г. Санкт-Петербург) |
|
47181-11 Устройства измерения, регистрации, управления и автоматики многофункциональные (Multilin серий UR, URPlus, 650) Фирма "GE Multilin" (КАНАДА ) |
75141-19 Регистраторы электрических процессов цифровые (ПАРМА РП4.12) Общество с ограниченной ответственностью "ПАРМА" (ООО "ПАРМА") (РОССИЯ г. Санкт-Петербург) |
Кто поверяет Устройства измерения, регистрации, управления и автоматики многофункциональные (Multilin серий UR, URPlus, 650)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Устройства измерения, регистрации, управления и автоматики многофункциональные (Multilin серий UR, URPlus, 650)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Устройства имеют встроенное и внешнее программное обеспечение (ПО). Их характеристики приведены в таблице 1.
Встроенное ПО (микропрограмма) - внутренняя программа микропроцессора для обеспечения нормального функционирования прибора, управления интерфейсом и т.д. Оно реализовано аппаратно и является метрологически значимым. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) тестеров предприятием-изготовителем и не может быть изменена пользователем.
Внешнее ПО (Enervista UR Setup, Enervista URPlus Setup, Enervista 650 Setup) применяется для связи с компьютером через интерфейс USB, RS-232, RS-485, Ethernet. Оно представляет собой программу, позволяющую выполнять настройку устройства, отображать и сохранять в памяти результаты измерений. Внешнее ПО не является метрологически значимым.
изменений - «C» в соответствии с МИ 3286-
Серия UR
Серия URPlus
Таблица 1 - Характеристики программного обеспечения (ПО)
|
Тип прибора |
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Серия UR (все модели) |
Внутреннее |
Микропрограмма |
5.90 |
67162C1F6E9798B79F0C8 9BCB16E430F |
md5 |
|
Внешнее |
Enervista UR Setup |
5.90 |
EF8056F5B148B9E53F3D 4D7A8FCDED1D |
md5 | |
|
Серия URPlus (все модели) |
Внутреннее |
Микропрограмма |
1.81 |
5CA0C5D9DC4FFC1416A F6253623333A6 |
md5 |
|
Внешнее |
Enervista UR Plus Setup |
1.80 |
08D5F870CA8C2908C40D DE27CDC95EED |
md5 | |
|
Серия 650 (все модели) |
Внутреннее |
Микропрограмма |
5.40 |
AE006A14523890BFCD33 3B1AB6099B1E |
md5 |
|
Внешнее |
Enervista 650 Setup |
5.48 |
770A549E8EC2BE3891CF A9BE9EDD600B |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
Серия 650
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом трафаретной печати на лицевую панель приборов и типографским способом на титульные листы руководств по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководствах по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к устройствам измерения, регистрации, управления и автоматики многофункциональным Multilin серий UR, URPlus, 650
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний».
Техническая документация компании «GE Multilin», Канада.
Поверка
Поверкаосуществляется по документу «Устройства измерения, регистрации, управления и автоматики многофункциональные Multilin серий UR, URPlus, 650. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в июне 2011 г.
Средства поверки: калибратор переменного тока Ресурс-К2 (± (0,05 - 0,1 %)), калибратор универсальный Fluke 9100 (± (0,005 - 0,1 %)).
Изготовитель
Фирма «GE Multilin», Канада.Адрес: 215 Anderson Avenue, Markham, Ontario, Canada L6E 1B3.
Тел.: +1 905-294-6222 Факс: +1 905-201-2098
W eb -сайт: http://www.gedigitalenergy.com/multilin
Заявитель
ООО «ДжиИ Рус», г. Москва.Адрес: 123317, г. Москва, Пресненская наб., д. 10, 11 этаж.
Тел. (495) 739-68-11 Факс: (495) 739-68-01
Web-сайт: http://www.ge.com/ru/ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru

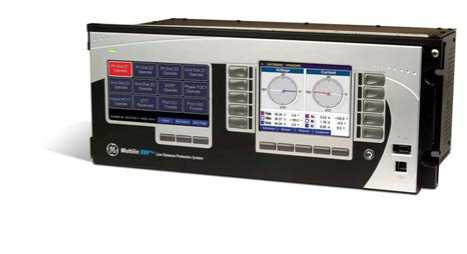

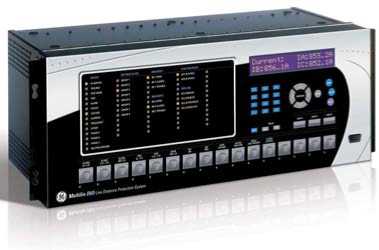

Устройства серий UR, URPlus, 650 представляют собой цифровые электроизмерительные приборы, конструктивно выполненные в виде металлической кассеты с установленными в ней модулями различного назначения: питания, центрального процессора (ЦПУ), аналогоцифрового преобразователя (АЦП) и т.д.
Принцип работы устройств заключается в преобразовании входного аналогового сигнала в цифровой сигнал в модуле АЦП, дальнейшей его обработке в модуле ЦПУ и отображении результатов измерений на жидкокристаллическом дисплее интерфейса пользователя или передаче результатов измерений по цифровому интерфейсу в информационные системы и системы управления более высокого уровня. В устройствах с модулями входов/выходов измерительных преобразователей в зависимости от типа модуля может выполняться преобразование входных аналоговых сигналов постоянного тока или сигналов от термометров сопротивления в цифровые сигналы или преобразование цифровых сигналов в аналоговые сигналы постоянного тока. Управление процессами измерений осуществляется при помощи центрального процессора в модуле ЦПУ, а так же сигнального процессора в модуле АЦП. Устройства также выполняют функции сигнализации, регистрации аварийных событий, управления исполнительными устройствами путем формирования выходных унифицированных сигналов.
Основные узлы устройств: модуль питания, модуль ЦПУ, модуль АЦП, модуль дискретных входов/выходов, модуль входов/выходов измерительных преобразователей, модуль связи, интерфейс пользователя.
Цепи входных и выходных сигналов подключаются к устройствам с использованием рядов зажимов, расположенных на задней панели устройств. Интерфейс пользователя состоит из точечно-матричного жидкокристаллического дисплея для отображения результатов измерений и клавиатуры, предназначенной для выбора отображаемых параметров и ввода значений настроек устройства.
Устройства выпускаются в следующих модификациях:
-
- серия UR - модификации B30, B90, C30, C60, C70, D30, D60, F35, F60, G30, G60, L30, L60, L90, M60, N60, T35, T60;
-
- серия URPlus - модификации C90Plus, D90Plus;
-
- серия 650 - модификации F650, G650, W650.
Модификации устройств отличаются между собой набором выполняемых функций, формой корпуса, напряжением питания и комплектом поставки.
Таблица 2 - устройств серии UR, URPlus
|
Характеристика |
Значение |
|
Диапазон измерения напряжения переменного тока, В |
от 10 до 208 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, % |
± 0,5 |
|
Номинальные измеряемые значения силы переменного тока (1ном), А |
1 и 5 |
|
Диапазон измерения силы переменного тока |
от 0,1 до 46 1ном |
|
Пределы допускаемой основной относительной погрешности измерения силы переменного тока, % | |
|
- при величине тока от 0,1 до 0,4 1ном |
± 0,1 |
|
- при величине тока от 0,4 до 2,0 1ном |
± 0,25 |
|
- при величине тока от 2,0 до 46 1ном |
± 1,0 |
|
Диапазон измерения силы постоянного тока, мА |
от 0 до 1 от 0 до минус1 от минус1 до 1 от 0 до 5 от 0 до 10 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % |
± 0,2 от полного диапазона |
|
Диапазон измерения частоты напряжения (силы) переменного тока, Г ц |
от 20 до 65 |
|
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц | |
|
- при величине напряжения от 0,8 до 1,2 Ином |
± 0,001 |
|
- при величине тока от 0,1 до 0,25 1ном |
± 0,05 |
|
- при величине тока более 0,25 1ном |
± 0,001 |
|
Диапазон измерения электрической энергии | |
|
- активной, МВт^ч |
от минус1х106 до 1х106 |
|
- реактивной, Мвар^ч |
от минус1х106 до 1х106 |
|
Пределы допускаемой основной относительной погрешности измерения электрической энергии, % |
± 2 |
|
Диапазон измерения электрической мощности | |
|
- активной, МВт |
от минус 1х106 до 1х106 |
|
- реактивной, Мвар |
от минус1х106 до 1х106 |
|
- полной, МВ^А |
от минус1х106 до 1х106 |
|
Пределы допускаемой основной относительной погрешности измерения электрической мощности, % | |
|
- активной при коэффициенте мощности в диапазонах от - 0,8 до - 1,0 и от 0,8 до 1,0 |
± 1 |
|
- реактивной при коэффициенте мощности в диапазоне от - 0,2 до 0,2 |
± 1 |
|
Диапазон измерения угла сдвига фаз, градусов |
от 0 до 360 |
|
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз, градусов |
± 2 |
|
Уровень отдельных гармоник напряжения и тока (со 2 по 25) в процентах от амплитуды первой гармоники, % |
от 0 до 99,9 |
|
Пределы допускаемой основной относительной погрешности измерения уровня гармоник напряжения и тока, % | |
|
Характеристика |
Значение |
|
- при частоте первой гармоники более 0,4 от £ном |
± (0,2 + 0,035/n) |
|
- при частоте первой гармоники менее 0,4 от £ном |
± (0,5 + 0,035/n) |
|
Пределы измерения полного коэффициента гармоник напряжения и тока, % |
от 0 до 99,9 |
|
Пределы допускаемой основной относительной погрешности измерения полного коэффициента гармоник напряжения и тока, % | |
|
- при частоте первой гармоники более 0,4 от £ном |
± 0,25 |
|
- при частоте первой гармоники менее 0,4 от £ном |
± 0,5 |
|
Диапазон измерения температуры, °C |
от минус 50 до 250 |
|
Пределы допускаемой основной абсолютной погрешности измерения температуры, °C |
± 2 |
|
Диапазон преобразования силы постоянного тока, мА |
от 0 до 1 от -1 до 1 от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности преобразования силы постоянного тока, % | |
|
- в диапазонах от 0 до 1 мА и от 4 до 20 мА |
± 0,75 |
|
- в диапазоне от -1 до 1 мА |
± 0,5 |
|
Количество запоминаемых осциллограмм, шт. |
до 64 |
|
Емкость регистратора событий, шт. |
1024 (8192 для URPlus) |
|
Хранение данных |
Энергонезависимая память |
|
Напряжение сети питания, В (возможно питание от напряжения постоянного тока) |
от 110 до 220 |
|
Частота напряжения сети питания, Г ц |
50 |
|
Интерфейсы связи |
RS232, RS485, USB, Ethernet |
|
Габаритные размеры (длинахширинахвысота), мм |
484х290х190 |
|
Масса, кг |
от 8 до 15 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °C |
от минус40 до 60 |
|
- относительная влажность, % |
до 95 без конденсации |
где 1ном. - номинальный вторичный ток трансформатора тока,
UH0M - номинальное напряжение вторичной обмотки трансформатора напряжения £юм - номинальная частота.
Таблица 3 - устройств серии 650
|
Характеристика |
Значение |
|
Диапазон измерения напряжения переменного тока, В |
от 10 до 208 |
|
Пределы допускаемой основной относительной погрешности измерения напряжения переменного тока, % |
± 1 |
|
Номинальные измеряемые значения силы переменного тока (1ном), А |
1 и 5 |
|
Диапазон измерения силы переменного тока, А |
от 0,05 до 160 |
|
Пределы допускаемой основной относительной погрешности измерения силы переменного тока, % | |
|
- при величине тока от 0,05 до 10 А |
± 0,5 |
|
- при величине тока от 10 А до 160 А |
± 1,5 |
|
Диапазон измерения силы постоянного тока, мА |
от 0 до 1 от 0 до минус1 от минус1 до 1 от 0 до 5 |
|
Характеристика |
Значение |
|
от 0 до 10 от 0 до 20 от 4 до 20 | |
|
Пределы допускаемой основной приведенной погрешности измерения силы постоянного тока, % |
± 0,2 от полного диапазона |
|
Диапазон измерения частоты напряжения (силы) переменного тока, Г ц |
от 20 до 65 |
|
Пределы допускаемой основной абсолютной погрешности измерения частоты, Г ц |
± 0,03 |
|
Диапазон измерения электрической энергии | |
|
- активной, МВтч |
от минус 2147 до 2147 |
|
- реактивной, Мварч |
от минус 2147 до 2147 |
|
Пределы допускаемой основной относительной погрешности измерения электрической энергии, % |
± 2 |
|
Диапазон измерения электрической мощности | |
|
- активной, МВт |
от минус 2147 до 2147 |
|
- реактивной, Мвар |
от минус 2147 до 2147 |
|
- полной, МВ^А |
от минус 2147 до 2147 |
|
Пределы допускаемой основной относительной погрешности измерения электрической мощности, % |
± 2 |
|
Диапазон измерения угла сдвига фаз, градусов |
от 0 до 360 |
|
Пределы допускаемой основной абсолютной погрешности измерения угла сдвига фаз, градусов |
± 3 |
|
Количество запоминаемых осциллограмм, шт. |
до 20 |
|
Емкость регистратора событий, шт. |
479 |
|
Хранение данных |
Энергонезависимая память |
|
Напряжение сети питания, В (возможно питание от напряжения постоянного тока) |
от 110 до 220 |
|
Частота напряжения сети питания, Г ц |
50 |
|
Интерфейсы связи |
RS232, RS485, USB, Ethernet |
|
Габаритные размеры (длинахширинахвысота), мм |
267х237х196 |
|
Масса, кг |
5 |
|
Рабочие условия применения: | |
|
- температура окружающего воздуха, °C |
от минус 10 до 60 |
|
- относительная влажность, % |
до 95 без конденсации |
где 1ном. - номинальный вторичный ток трансформатора тока.
1изм - измеренное значение силы тока.
