Сведения о средстве измерений: 47450-11 Сигнализаторы газовые

Номер по Госреестру СИ: 47450-11
47450-11 Сигнализаторы газовые
(CGA)

Назначение средства измерений:
Сигнализаторы газовые CGA (далее по тексту - сигнализаторы) предназначены для автоматического непрерывного измерения и контроля объемной доли горючих газов (природного по ГОСТ 5542-87 или сжиженного по ГОСТ 20448-90) и оксида углерода и выдачи сигнализации о превышении установленных уровней содержания контролируемых компонентов в воздухе коммунально - бытовых, бытовых помещений, не имеющих взрывоопасных зон согласно ПУЭ.

сертификация программного обеспечения

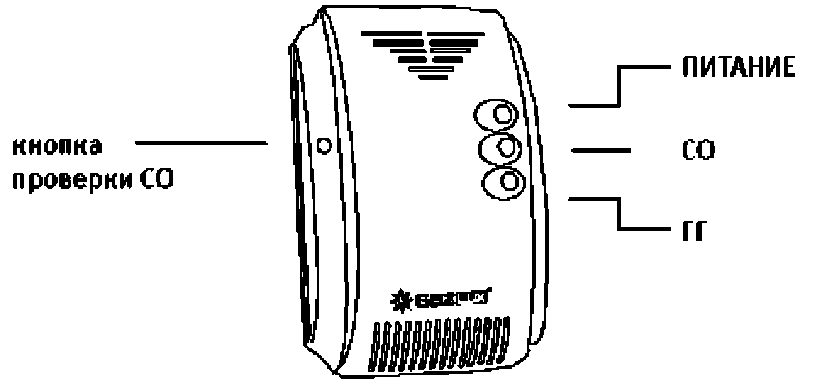

Внешний вид. Сигнализаторы газовые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Сигнализаторы газовые
Рисунок № 1

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 03.08.2016
Номер записи - 136317
ID в реестре СИ - 358717
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Сигнализаторы газовые, Сигнализатор газовый CGA, СGA, Нет модификации, нет данных , GAZLUX CGA ( CO - CH4), EYEBOX CGA, CGA; , CGA СН+СО, CGA, -,

Производитель

Изготовитель - Фирма "Pacific Canton Ltd.", Гонконг, завод-изготовитель "Shenzhen Heiman Technology CO., Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет - V_5 Кто поверит (по группе СИ)

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 370
Выдано извещений - 32
Кол-во периодических поверок - 235
Кол-во средств измерений - 72
Кол-во владельцев - 38
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 1666 дн.

Приказы РСТ, где упоминается данный тип СИ

№4082 от 2011.08.02 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 47442-11, 31007-11, 47443-11, 31455-06, 20742-11, 47444-47447-11, 19775-00, 47448-47449-11, 43923-43924-11, 47450-47451-11)

№1220 от 2017.06.07 О продлении срока действия свидетельств об утверждении типа средств измерений

Наличие аналогов СИ: Сигнализаторы газовые (CGA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
47450-11 Сигнализаторы газовые (CGA)
Фирма "Pacific Canton Ltd.", Гонконг, завод-изготовитель "Shenzhen Heiman Technology CO., Ltd." (КИТАЙ )		 75646-19 Спектрометры энергии альфа-излучения с импульсной ионизационной камерой (СЭА-ИК)
Общество с ограниченной ответственностью «Контрольно-аналитический центр «Аналитика и неразрушающий контроль -сервис» (ООО «АНК-сервис») (РОССИЯ Свердловская обл., г. Новоуральск)
47450-11 Сигнализаторы газовые (CGA)
Фирма "Pacific Canton Ltd.", Гонконг, завод-изготовитель "Shenzhen Heiman Technology CO., Ltd." (КИТАЙ )		 75656-19 Сигнализаторы загазованности ("Счетприбор СЗС")
Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор») (РОССИЯ г. Орел)

Все средства измерений Закрытое акционерное общество «Счетприбор» (ЗАО «Счетприбор»)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
47450-11
03.08.2016
 Сигнализаторы газовые, CGA
Фирма "Pacific Canton Ltd.", Гонконг, завод-изготовитель "Shenzhen Heiman Technology CO., Ltd." (КИТАЙ ) 		ОТ
1 год
Отчет - MV_14 Частота использования средств поверки по годам

Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.

Бесплатный

Кто поверяет Сигнализаторы загазованности ("Счетприбор СЗС")

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО ОП "ЭТАЛОН"
(RA.RU.311372)
  • CGA
    		•  2 2 0 0 2 2 0
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)    		 РСТ
  • Нет модификации
    		•  7 0 6 0 6 0 6
    ООО ГК "СТАНДАРТ СЕРВИС"
    (RA.RU.312881)
  • СGA
    		•  1 0 1 0 1 0 1
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)    		 РСТ
  • CGA
    		•  2 0 0 0 0 0 0
    ФБУ "ОРЛОВСКИЙ ЦСМ"
    (RA.RU.311265)    		 РСТ
  		• 2 0 0 0 0 0 0
    ФБУ "ЧУВАШСКИЙ ЦСМ"
    (RA.RU.311221)    		 РСТ
  • Сигнализаторы газовые
    		•  1 0 0 0 0 0 0
    ООО "ИСПЭК"
    (RA.RU.312908)
  • Нет модификации
    		•  3 0 3 0 3 0 3
    ФБУ «Ивановский ЦСМ»
    (RA.RU.311260)    		 РСТ
  • нет данных
  • CGA
    		•  4 0 0 0 0 0 0
    ООО "ПРИБОРАВТОМАТИКА"
    (1780)
  • CGA
    		•  1 0 0 1 0 0 0
    ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ"
    (RA.RU.312407)
  • Сигнализатор газовый CGA
    		•  1 0 1 0 1 0 1
    ООО "ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ"
    (RA.RU.312116)
  • CGA
    		•  9 0 9 0 7 0 7
    ФБУ "КРЫМСКИЙ ЦСМ"
    (RA.RU.310576)    		 РСТ
  • EYEBOX CGA
    		•  1 0 1 1 1 0 1
    ООО "КСК г.Отрадного"
    (RA.RU.311231)
  • GAZLUX CGA ( CO - CH4)
    		•  1 0 1 0 0 0 0
    ООО "МСК"
    (RA.RU.312421)
  • СGA
  • CGA
  • CGA СН+СО
    		•  54 1 0 54 0 16 0 16
    ФБУ "ОРЛОВСКИЙ ЦСМ"
    (109)    		 РСТ
  • CGA
    		•  3 0 0 1 0 0 0
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)    		 РСТ
  • CGA
  • Нет модификации
    		•  43 0 35 3 16 0 16
    ООО "СВГК"
    (РОСС RU.310021)
  • CGA
    		•  4 0 4 0 3 0 3
    ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ"
    (РОСС.RU.0001.310109)    		 РСТ
  • CGA
    		•  29 0 0 8 23 0 0
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)    		 РСТ
  • CGA
    		•  2 0 2 0 0 0 0
    ФБУ «Ярославский ЦСМ»
    (RA.RU.311391)    		 РСТ
  • нет данных
    		•  2 0 0 0 0 0 0
    ООО "ЦСМ"
    (RA.RU.312904)
  • CGA
    		•  2 0 2 2 2 0 2
    ФБУ "КАРАЧАЕВО-ЧЕРКЕССКИЙ ЦСМ"
    (RA.RU.311488)    		 РСТ
  • CGA
    		•  1 0 0 0 0 0 0
    ФБУ "СЕВАСТОПОЛЬСКИЙ ЦСМ"
    (RA.RU.310577)    		 РСТ
  • CGA
    		•  8 0 8 0 4 0 4
    ООО "МРГТ"
    (RA.RU.312405)
  • CGA
    		•  6 0 6 0 5 0 5
    ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ"
    (РОСС RU.0001.310381)
  • CGA;
    		• 2 0 0 0 0 0 0
    ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН"
    (RA.RU.311406)    		 РСТ
  		• 1 0 0 0 0 0 0
    ФБУ "БЕЛГОРОДСКИЙ ЦСМ"
    (RA.RU.311380)    		 РСТ
  • CGA
    		•  9 0 0 0 0 0 0
    ФБУ «Чувашский ЦСМ»
    (RA.RU.311221)    		 РСТ
  • нет данных
  • CGA
    		•  29 0 0 0 0 0 0
    ФБУ «Орловский ЦСМ»
    (109)    		 РСТ
  • нет данных
  • CGA
    		•  12 0 0 0 0 0 0
    ООО "Стандарт-Юг"
    (РОСС RU.0001.310253)
  • CGA
    		•  1 0 0 0 0 0 0
    ФБУ «ЦСМ Республики Башкортостан»
    (RA.RU.311406)    		 РСТ
  • нет данных
  • CGA
    		•  3 0 0 0 0 0 0
    ФБУ «Белгородский ЦСМ»
    (RA.RU.311380)    		 РСТ
  • нет данных
  • CGA
    		•  22 0 0 0 0 0 0
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311488)    		 РСТ
  • CGA
    		•  46 0 46 4 31 0 31
    ФБУ "ТУЛЬСКИЙ ЦСМ"
    (RA.RU.311462)    		 РСТ
  • CGA
  • -
    		•  6 0 6 1 3 0 3
    ООО "РТ КЛЕВЕР"
    (RA.RU.314350)
  • Нет модификации
    		•  24 0 24 0 12 0 12
    ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН"
    (RA.RU.311406)    		 РСТ
  • Нет модификации
    		•  12 4 0 12 3 11 0 11
    ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ"
    (RA.RU.311311)
  • CGA
    		•  13 3 0 13 7 4 0 4
    ФБУ "ПРИОКСКИЙ ЦСМ"
    (RA.RU.311265)
  • -
    		•  1 0 1 1 0 0 0

    Стоимость поверки Сигнализаторы загазованности ("Счетприбор СЗС")

    Организация, регион Стоимость, руб Средняя стоимость
    ФБУ Ивановский ЦСМ
    Ивановская область     		3953 3141
    ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан
    Республика Башкортостан     		2216 3141
    ФБУ УРАЛТЕСТ
    Свердловская область     		2155 3141
    ФБУ Ярославский ЦСМ
    Ярославская область     		4241 3141

    Программное обеспечение

    И

    дентификационные данные программного обеспечения

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии

    (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Программное обеспечение сигнализатора газового CGA

    Gassig CGA

    V1.23

    5AF2F3604433EB05

    8B197DF2AD1ADC

    3A

    MD5

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А». Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой встроенной части ПО СИ и измеренных данных.


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист (в правом верхнем углу) руководства по эксплуатации типографским способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методы измерений приведены в документе "Сигнализаторы газовые CGA. Руководство по эксплуатации".


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к сигнализаторам газовым CGA

    ГОСТ 13320-81 "Газоанализаторы промышленные автоматические. Общие технические условия".

    ГОСТ 12.2.007.0-75 "Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности".

    ГОСТ 8.578-2008 "ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах".

    Поверка

    Поверка

    осуществляется по документу "Инструкция. Сигнализаторы газовые CGA. Методика поверки", утвержденным и разработанным ГЦИ СИ ФГУП "ВНИИМС" в 2011 г. и входящим в комплект поставки.

    Основные средства поверки:

    - ГСО-ПГС №№ 3847-87, 3850-87, 3904-87, 3905-87 по ТУ 6-16-2956-01.


    Изготовитель

    фирма "Pacific Canton Ltd.". адрес: Rm. 311,3/F, Hang Bong Commercial Centre, 28, Shanghai Street, Jordan, Kowloon, SAR НК, Гонконг, завод изготовитель: Shenzhen Heiman Technology CO.,LTD 3rd Flor No.5 Building, Longbi Industrial Estate, Jihua Road, Bantian, Shenzhen, China, Китай. Phone +49 40 85 31 38-0

    Заявитель

    ООО "Маркет Гейт", г. Москва.
    Адрес: 124460, г. Москва, Зеленоград, корп.1205, н. п. 1.

    Испытательный центр

    Государственный центр испытаний средств измерений (ГЦИ СИ) ФГУП «ВНИИМС», г.Москва

    Сигнализаторы представляют собой пластмассовый корпус с расположенными внутри сенсорами и звуковым излучателем. Сигнализаторы могут работать как отдельно, так и совместно с электромагнитным клапаном (комплектуются дополнительно - по заказу) для прерывания газоснабжения при превышении установленного порога срабатывания концентрации газа.

    Внешний вид. Сигнализаторы загазованности (

    Фотография общего вида сигнализатора газового CGA

    Принцип действия сигнализаторов термохимический для определения горючих газов и электрохимический для определения оксида углерода.

    Электрическое питание сигнализаторов осуществляется от сети переменного тока 220 В.


    Сигнализатор газовый CGA - по заказу.

    Металлический кронштейн для крепления на стене - 1 шт.

    Руководство по эксплуатации - 1 экз.

    Методика поверки - 1 экз.


    Наименование характеристики

    канал горючего газа (по метану),об.д.

    канал оксида углерода, об.д.

    Номинальные пороги срабатывания сигнализации *

    0,5 % (11,4 % НКПР)

    150 млн-1 (174 мг/м3)

    Пределы    допускаемой    основной

    абсолютной погрешности срабатывания сигнализации

    ± 0,25 % (± 5,7 % НКПР)

    ± 75 млн-1 (± 87 мг/м3)

    Время срабатывания сигнализации, с, не более

    3

    Потребляемая мощность, Вт, не более

    3

    Габаритные размеры, мм, не более

    115x72x41

    Масса, кг, не более

    0,28

    Рабочие условия эксплуатации:

    Напряжение питания переменного тока, В

    220± 10 %

    Частота питания, Г ц

    50 ± 1

    0/"'

    - температура окружающего воздуха, С

    минус 10...50

    - относительная влажность воздуха без конденсации, %, не более

    90

    НКПР в соответствии с ГОСТ Р 51330.19-99
