Осциллографы выполнены в виде настольного переносного прибора и содержат следующие составные части:

• - аттенюатор канала А;

• - аттенюатор канала Б;

• - усилитель предварительный Y;

• - линия задержки;

• - усилитель выходной Y;

• - усилитель горизонтального отклонения;

• - усилитель импульсов подсвета;

• - блок развертки;

• - блок управления;

• - электронно-лучевая трубка (ЭЛТ);

• - калибратор;

• - тестер компонентов;

• - блок питания, в состав которого входит схема управления ЭЛТ.

Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ.

В предварительном усилителе осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или их суммы).

Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов.

Выходной усилитель Y усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ.

В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ, выбор источника синхронизации от тракта вертикального отклонения, внешним сигналом или от сети, выбор полярности синхронизирующего сигнала, диапазона частот синхронизации, выработка пилообразных напряжений для осуществления развертки изображения по горизонтали, формирование сигналов для подсвета изображения и для коммутации каналов вертикального отклонения, усиление пилообразных напряжений до величины, обеспечивающей необходимое отклонение луча на экране ЭЛТ, смещение изображения сигналов по горизонтали, калибровка по горизонтали.

Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки и для частотной компенсации делителя 1:10.

Блок управления осуществляет выбор режимов работы осциллографа.

лист № 2 всего листов 4 Тестер компонентов вырабатывает двухполярный сигнал треугольной формы для подачи на исследуемые двухполюсники и ступеньки напряжения или тока для подачи на управляющий электрод трехполюсников и выдает в тракты вертикального и горизонтального отклонения и в усилитель подсвета необходимые сигналы для получения ВАХ на экране ЭЛТ.

Внешний вид осциллографов представлен на рисунке 1.

Места пломбирования, нанесения знака поверки, места нанесения оттиска знака поверителя и оттиска клейма ОТК показаны на рисунке 2.

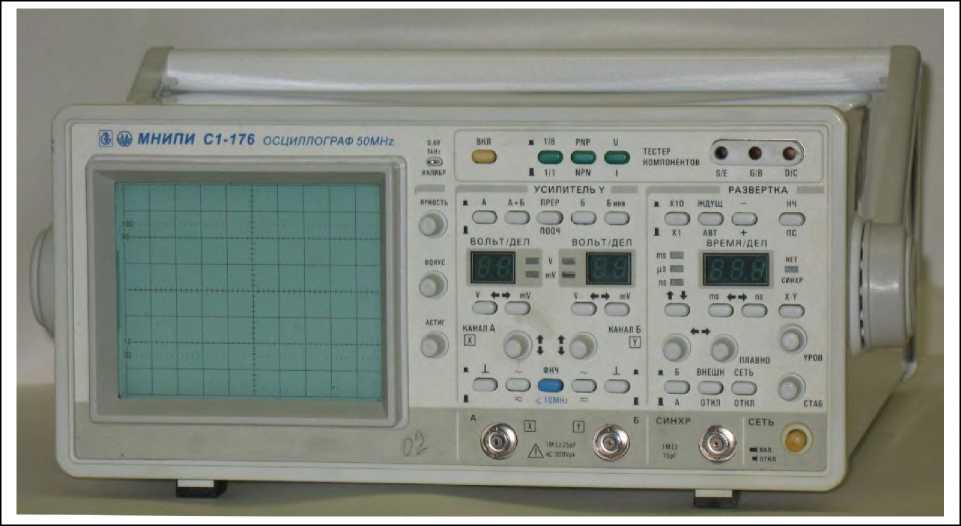

Рисунок 1 - Внешний вид осциллографов С1-176

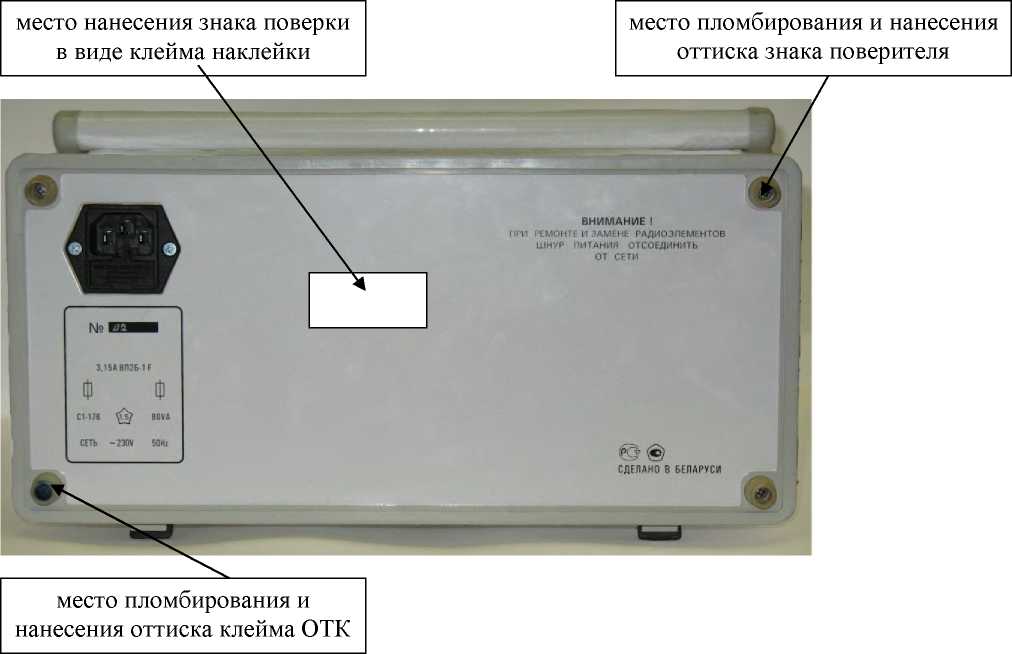

Рисунок 2 - Задняя поверхность осциллографов

лист № 3 всего листов 4

• 1. Осциллограф С1-176

• 2. Комплект ЗИП эксплуатационный

• 3. Руководство по эксплуатации

• 4. Методика поверки УШЯИ.411161.051 МП МРБ МП. 2039-2010

лист № 4 всего листов 4
