Сведения о средстве измерений: 47987-11 Уровнемеры магнитные поплавковые

Номер по Госреестру СИ: 47987-11
47987-11 Уровнемеры магнитные поплавковые
(Maglink 5***)

Назначение средства измерений:
Уровнемеры магнитные поплавковые Maglink 5*** предназначены для измерения уровня или раздела фаз жидкостей в открытых емкостях или емкостях, находящихся под давлением, аналоговой индикации и преобразования измеренного значения уровня в стандартный электрический сигнал.

сертификация программного обеспечения
Внешний вид. Уровнемеры магнитные поплавковые, http://oei-analitika.ru рисунок № 1
Внешний вид.
Уровнемеры магнитные поплавковые
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 11.10.2016
Номер записи - 136986
ID в реестре СИ - 359386
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да

Модификации СИ

Производитель

Изготовитель - Фирма "Intra-Automation GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет создан с целью отслеживания индикатора риска нарушения обязательных требований аккредитованными лицами (Приказа Минэкономразвития РФ от 28 мая 2021 г. N 300 "Об утверждении перечня индикаторов риска нарушения обязательных требований по федеральному государственному контролю (надзору) за деятельностью аккредитованных лиц".)

"п.4 Двукратное и более превышение средних для аккредитованного лица с аналогичной областью аккредитации, численным составом работников, участвующих в выполнении работ по измерениям в области аккредитации, и его технической оснащенности показателей количества выданных свидетельств о поверке средств измерений за период времени."

Организации разбиты по группам, упорядоченным по количеству средств поверки (эталонов вида: mieta, uve, npe), использованных организацией за последних 365 дней. Приведена информация по среднему количеству поверок за год среди участников группы и количество организаций, вошедших в выбранную группу.

В основу индикатора положена зависимость количества поверок, выполненных аккредитованной организацией за год к кол-ву, использованных эталонов за отчетный период (ввиду отсутствия в открытых источниках данных о количестве поверителей в организации, параметр - кол-во эталонов, был выбран как альтернативный, имеющий прямую корреляцию с кол-вом персонала в организации).

Порядок работы с отчетом:
1. По таблице ищем интересную организацию, например, в качестве образца выберем Пензенский ЦСМ - 1174 средства поверки и 61 095 поверок за последние 365 дней.
2. По круговой диаграмме ищем соответствующую 1174 шт. группу (сектор) с диапазоном эталонов.
3. Получаем сектор от 801 - 7066 эталонов, в который попало 74 аналогичных по масштабу Пензенскому ЦСМ организаций.
4. Наводим мышку и смотрим среднее количество поверок по этим 74 организациям - 352 254 поверки.
5. Сравниваем 352 254 поверки с 61 095 поверками Пензенского ЦСМ и делаем вывод, что превышения в 2 и более раза нет.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Уровнемеры магнитные поплавковые (Maglink 5***)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Intra-Automation GmbH"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
16536-97
01.06.2009
Уровнемеры поплавковые, Maglink
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
16537-97
01.10.2002
Уровнемеры поплавковые, ITA
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
16538-97
01.10.2002
Расходомеры, IntraSonic
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
16656-03
01.01.2009
Расходомеры с первичными преобразователями, Itabar мод. IB и FT
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
16656-97
01.10.2002
Расходомеры с первичными преобразователями, ITABAR серии IB и FT
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
17576-98
01.08.2003
Преобразователи давления измерительные, INT 422 и INT 420
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
28119-04

Уровнемеры поплавковые, Maglink
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
1 год
47987-11
11.10.2016
Уровнемеры магнитные поплавковые, Maglink 5***
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
ОТ
3 года
48216-11
22.11.2016
Уровнемеры магнитные поплавковые, ITA
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
ОТ
2 года
49161-12
24.02.2017
Расходомеры, ITABAR мод. IB и FT
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
ОТ
1 год
76043-19
12.09.2024
Уровнемеры магнитные поплавковые, Maglink 5***
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
ОТ
МП
3 года
75986-19
12.09.2024
Уровнемеры магнитные поплавковые, ITA
Фирма "Intra-Automation GmbH" (ГЕРМАНИЯ )
ОТ
МП
2 года

В сводной таблице приведены краткие сведения и ссылки на справочные отчеты по организациям, аккредитованным на право поверки в Национальной системе аккредитации. В таблице реализована функция поиска и система сортировок по любой из колонок.

Справочный отчет по каждой организации содержит следующую информацию:

1. Сведения об испытательной лаборатории, включающие наименование, статусы организации, виды полномочий, перечень мест осуществления деятельности, географическую привязку, регистрационные данные и данные о руководителе организации. Общие данные об объёмах поверки за текущий год.

2. Данные об оснащенности организации средствами поверки: СИ, СО, эталонами, ГЭТ и т.д.

3. Описание области специализации организации, содержащей сведения о типах СИ и поверках за последний год.

4. Данные о поверках и поверяемых типах СИ за последние 4 года с разбивкой на первичную и периодическую поверки.

5. Сведения о распределении поверок по видам измерений в динамике по годам.

6. Информация о том, на чем зарабатывает организация (за год - последние 365 дней)

7. Перечень контрагентов организации за последние пол года.

Бесплатный

Кто поверяет Уровнемеры магнитные поплавковые (Maglink 5***)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Уровнемеры магнитные поплавковые (Maglink 5***)

Организация, регион Стоимость, руб Средняя стоимость
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева
Республика Татарстан
10800 7763
ФБУ УРАЛТЕСТ
Свердловская область
4726 7763

Знак утверждения типа


Сведения о методиках измерений


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к уровнемерам магнитным поплавковым Maglink 5***

1 ГОСТ 28725-90 «Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний».

2 Эксплуатационная документация фирмы-изготовителя .

Изготовитель


Intra-Automation GmbH, Германия, Адрес: Otto Hahn Str., 20 D-41515 Grevenbroich, Германия, тел.: +49 21 81/75665 Факс: +49 21 81/64492 E-mail: info@intra-automation.de

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институту pacxogoMeTpuu» (ФГУП ВНИИР). Регистрационный номер 30006-09. Адрес: Россия , РТ, 420088,г.Казань, ул. 2-ая Азинская, 7 «а». Тел. (843) 272-70-62. Факс (843) 272-00-32. E-mail: vniirpr@bk.ru

Уровнемеры состоят из индикаторной головки, смонтированной непосредственно на герметично изолированной от внутреннего пространства емкости направляющей трубке, снаружи которой перемещается поплавок с размещенным внутри него кольцевым магнитом. В индикаторной головке на прецизионном передаточном механизме закреплен наматывающийся на прецизионный барабан трос из нержавеющей стали, другим своим концом прикрепленный к стопорной шайбе, которая через компенсирующий трос связана со следящим магнитом, перемещающимся внутри направляющей трубки. Вес следящего магнита компенсируется пружинным приводом в передаточном механизме.

При изменении уровня жидкости в емкости, поплавок перемещается вверх или вниз вдоль направляющей трубки, и изменение уровня передается посредством магнитной связи через следящий магнит и механически через трос на индикаторный механизм и индицируется стрелками на круговом циферблате. В стандартном исполнении красная стрелка и красная шкала служат для индикации в метрах, а черная стрелка и черная шкала - в сантиметрах.

Для передачи данных измерения уровнемер может быть оснащен сельсин-датчиком с токовым выходом 4-20мА.

Для обеспечения сигнализации предельных уровней уровнемер может быть снабжен бесконтактными переключателями или микровыключателями (реле с переключающим контактом).

В зависимости от конструктивных отличий в связи с наличием/отсутствием взрывозащиты имеется две модификации исполнений уровнемеров: Maglink 5300 (исполнения без взрывозащиты) и Maglink 5400 (исполнения со взрывозащитой).

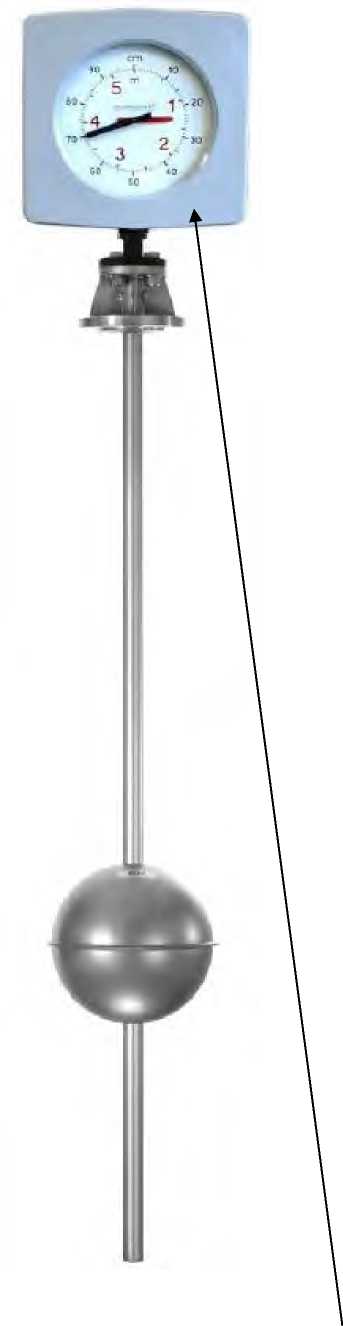

Внешний вид уровнемеров приведен на фото:

Внешний вид. Уровнемеры магнитные поплавковые (Maglink 5***), http://oei-analitika.ru

Место пломбирования



Наименование характеристики

Значение

Диапазон измерения, мм :

от 500 до 6000 (исполнение из одной цельной части, в составном исполнении до 14000)

Минимальная плотность продукта, кг/дм3:

от 0.35 до 0,8

(в зависимости от типа поплавка)

Пределы допускаемой абсолютной погрешности, мм:

±2

Диапазон температур измеряемой среды, °С:

-40.250

Диапазон температур окружающей среды, °С:

-40.+66

Максимальное давление измеряемой среды, МПа:

от 0,35 до 2,5

(в зависимости от типа поплавка)

Вид взрывозащиты:

EEx ed IIC T4

EEx ia IIC T4

Аналоговый выход, мА:

0/4.20

Напряжение питания постоянного тока , В:

12.30

Габаритные размеры, не более, мм:

Индикаторная головка 325x378x200

Направляющая трубка 32 х 6000 или 33,5 х 6000 (до 14000 в составном исполнении)

Масса в исполнении из одной цельной части с фланцем DN 100, не более, кг:

37,5
