Сведения о средстве измерений: 48168-11 Профилометры оптические

Номер по Госреестру СИ: 48168-11
48168-11 Профилометры оптические
(TALYSURF CCI)

Назначение средства измерений:
Профилометры оптические серии «TALYSURF CCI» предназначены для определения параметров топографии поверхности различных материалов с коэффициентом отражения от 0,3 до 100 % бесконтактным методом.

сертификация программного обеспечения

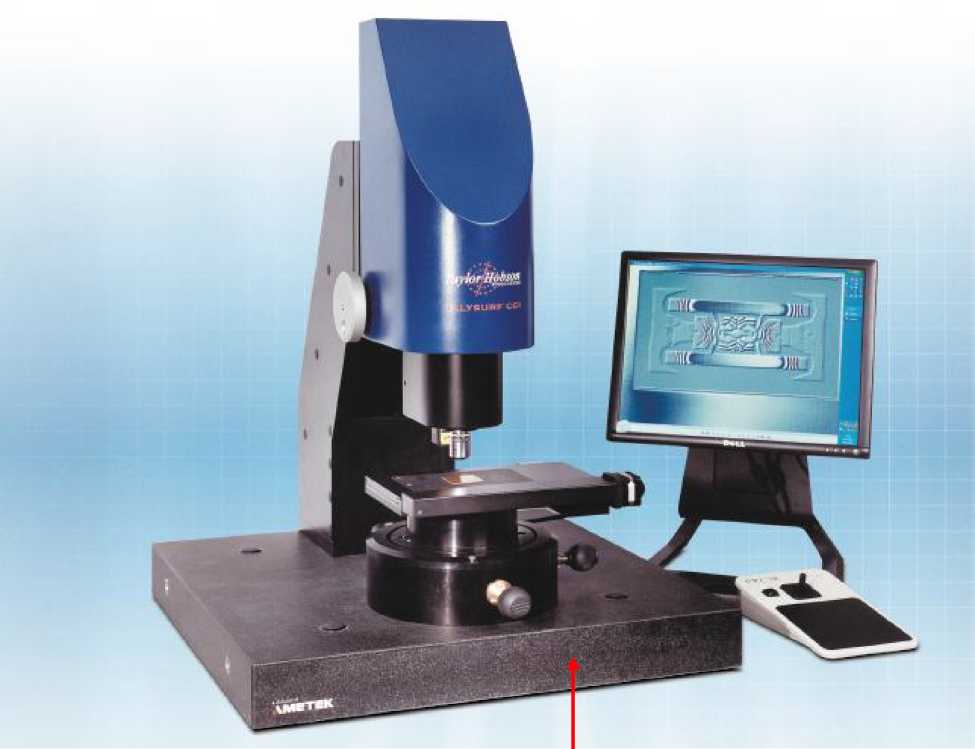

Внешний вид. Профилометры оптические, http://oei-analitika.ru рисунок № 1
Внешний вид.
Профилометры оптические
Рисунок № 1

Общие сведения

Дата публикации - 07.05.2020
Срок свидетельства - 31.08.2021
Номер записи - 137199
ID в реестре СИ - 359599
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да

Модификации СИ

Нет модификации, Метран-75А, Метран 75 G4, Без модификации, TALYSURF CCI, -,

Производитель

Изготовитель - Фирма "Taylor Hobson Ltd."
Страна - СОЕДИНЕННОЕ КОРОЛЕВСТВО
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
