Номер по Госреестру СИ: 48231-11
48231-11 Анализаторы общего углерода и общей серы
(multi EA 4000)
Назначение средства измерений:
Анализаторы общего углерода и общей серы multi ЕА 4000 предназначены для измерения содержания общего углерода и общей серы в твердых, вязких и жидких пробах.
Внешний вид.
Анализаторы общего углерода и общей серы
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 06.10.2026
Номер записи - 137280
ID в реестре СИ - 359680
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ХЛ-15, нет модификаций (принадлежит 010), Нет модификации, нет данных, нет, ГВ-15, Анализатор общего углерода и общей серы multi EA 4000, Анализатор общего углерода и общей серы multi EA 4, multi EA 4000, ETW, (принадлежит 010),
Производитель
Изготовитель - Фирма "Analytik Jena AG"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по разделам областей измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные разделы областей измерений. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к разделу области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношением или пропорции между разделами областей измерений.
На круговой диаграмме показано количественное соотношение между разделами областей измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные разделы областей измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН.
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по разделам областей измерений, но уже в динамике по годам начиная с 2000 года.
Статистика
Кол-во поверок - 45
Выдано извещений - 1
Кол-во периодических поверок - 22
Кол-во средств измерений - 17
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 11645 дн.
Приказы РСТ, где упоминается данный тип СИ
№358 от 2023.02.16 ПРИКАЗ_Об утверждении типов средств измерений (16)
№1443 от 2016.10.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№2001 от 2021.09.10 О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия
№2108 от 2024.09.04 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Анализаторы общего углерода и общей серы (multi EA 4000)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Analytik Jena AG"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
22224-01 01.01.2007 |
Анализаторы хлора, серы, азота в нефти, APS-35 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
23829-02 01.12.2007 |
Спектрофотометры, Specord 30, Specord 40, Specord 50, Specord 200 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
23829-08 01.04.2013 |
Спектрофотометры, Specord 30, Specord 40, Specord 50, Specord 200 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
24032-02 01.01.2008 |
Спектрофотометры атомно-абсорбционные, AAS Vario 6 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
24032-03 01.11.2008 |
Спектрофотометры атомно-абсорбционные, AAS vario 6, AAS novAA мод. 300 и 400 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
24055-02 01.01.2008 |
Спектрофотометры, SPEKOL 1100/1200 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
25635-03 01.10.2008 |
Спектрофотометры атомно-абсорбционные, AAS ZEEnit 60, AAS ZEEnit 65 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
27044-04 01.06.2009 |
Анализаторы, Multi EA 3100 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
29525-05 01.07.2010 |
Спектрофотометры, Spekol 1300 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
29525-12 20.11.2017 |
Спектрофотометры, Spekol 1300 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29526-05 01.07.2010 |
Спектрофотометры, Specord мод. 205, 210, 250 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
30146-05 01.11.2010 |
Спектрофотометры, Specord мод. S100 и S600 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
32465-06 01.09.2011 |
Спектрометры атомно-абсорбционные, ZEEnit 700 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
34708-07 01.05.2012 |
Анализаторы общего, органического и неорганического углерода, multi N/C 2100, multi N/C 2100S, multi N/C 3100, multi N/C pharma HS, multi N/C UV HS, pharma TOC Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
35365-07 01.08.2012 |
Спектрометры атомно-абсорбционные, contrAA 300 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
35871-07 01.10.2012 |
Анализаторы общего и неорганического углерода, общей серы и общего хлора, multi EA 2000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
35941-07 01.10.2012 |
Спектрометры атомно-абсорбционные, ZEEnit Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
36102-07 01.11.2012 |
Спектрометры атомно-абсорбционные, novAA мод. 315 и 330 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
36103-07 01.11.2012 |
Спектрофотометры, Spekol 1500 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
42837-09 01.01.2015 |
Анализаторы общего углерода, общей серы, общего хлора и общего азота, multi EA 5000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43507-09 06.02.2020 |
Спектрометры атомно-абсорбционные, novAA 350 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
43740-10 01.04.2015 |
Спектрометры атомно-абсорбционные, novAA 400, novAA 400 P Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
44249-10 01.04.2015 |
Спектрометры атомно-абсорбционные, contrAA 700 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45156-10 24.07.2021 |
Спектрофотометры, Specord 200 Plus, Specord 210 Plus, Specord 250 Plus Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
46546-11 31.03.2026 |
Анализаторы ртути, Mercur, Mercur Plus, Mercur AA, Mercur AA Plus, Mercur DUO, Mercur DUO Plus Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
48231-11 06.10.2026 |
Анализаторы общего углерода и общей серы, multi EA 4000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
54155-13 |
Анализаторы хлора в нефти и нефтепродуктах, MultiEA 5000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
54910-13 23.09.2018 |
Спектрометры атомно-абсорбционные, contrAA 300, contrAA 600 и contrAA 700 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
55130-13 09.07.2024 |
Анализаторы элементные универсальные, multi EA 5000 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
57519-14 29.04.2024 |
Анализаторы общего хлора, multi ЕА 4000 Cl Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
1 год | |
|
60305-15 01.04.2020 |
Спектрофотометры, SPECORD 50 PLUS Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61257-15 |
Спектрофотометр синхронный, Specord S300 UV VIS Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
61458-15 01.09.2025 |
Анализаторы, multi X 2500 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
63680-16 06.04.2021 |
Масс-спектрометры с индуктивно-связанной плазмой , PlasmaQuant MS и PlasmaQuant MS Elite Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
64852-16 31.08.2021 |
Спектрометры атомно-эмиссионные с индуктивно-связанной плазмой, PlasmaQuant Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68053-17 20.07.2022 |
Спектрометры атомно-абсорбционные, novAA 400 P Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
68506-17 05.09.2022 |
Спектрофотометры, Specord S600 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
69708-17 11.12.2027 |
Спектрометры атомно-абсорбционные, contrAA 800 Фирма "Analytik Jena AG" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы общего углерода и общей серы (multi EA 4000)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "РЦСМ" (RA.RU.312866) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "САЙТЕГРА" (RA.RU.310506) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 2 | 1 | 2 | 0 | 2 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 0 | 5 | 0 | 3 | 0 | 3 | ||
| ООО «ГК-ГИДРО» (RA.RU.312963) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Анализаторы общего углерода и общей серы (multi EA 4000)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
4987 | 6978 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
8666 | 6978 |
|
ФБУ Коми ЦСМ Республика Коми |
7264 | 6978 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
6996 | 6978 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
ГОСТ 12344 Стали легированные и высоколегированные. Методы определения углерода ГОСТ 12345 Стали легированные и высоколегированные. Методы определения серы
ГОСТ 23581.20 Руды железные, концентраты, агломераты и окатыши. Методы определения серы.
ASTM D4239 11 Standard Test Methods for Sulfur in the Analysis Sample of Coal and Coke Using High-Temperature Tube Furnace Combustion Methods. (Стандартные методы определения серы при анализе образцов угля и кокса с использованием метода сжигания в высокотемпературной печи)
ASTM D5016 08e1 Standard Test Method for Total Sulfur in Coal and Coke Combustion Residues Using a High-Temperature Tube Furnace Combustion Method with Infrared Absorption (Стандартный метод определения содержания общей серы в угле и коксе методом сжигания в высокотемпературной печи с регистрацией, основанной на поглощении инфракрасного излучения)
ASTM D1552 08 Standard Test Method for Sulfur in Petroleum Products (High-Temperature Method) (Стандартный метод определения содержания серы в нефтепродуктах (высокотемпературный метод).
ASTM D1619 -1 . Standard Test Methods for Carbon Black—Sulfur Content (Стандартный метод анализа сажи - определение содержания серы).
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к анализаторам общего углерода и общей серы multi EA 4000
Техническая документация фирмы "Analytik Jena AG", Германия.
Поверка
Поверкаосуществляется по документу МП 242-1209-2011 «Анализаторы общего углерода и общей серы multi EA 4000 фирмы «Analytik Jena AG", Германия. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 15.08.2011 г.
Основные средства поверки: стандартный образец состава стали легированной 110Г13Л ГСО 2011-90П (индекс С51г).
Изготовитель
фирма «Analytik Jena AG», Германия.
Адрес: Konrad-Zuse-Str.,1, D-07745 Jena. Germany. Тел. 49 (3641) 77-7401.
Факс 49 (3641) 77-7449, эл.почта: service@analytik-jena.de.
Заявитель
ООО «ЭКРОС- Аналитика».
Адрес: 199155, г.С.-Петербург, Морская набережная. д. 31. Телефон/факс: 320 68 80. эл. почта: info@eco-analytika.com.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», рег.№ 30001-10.
Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01, факс: (812) 713-01-14, эл. почта: info@vniim.ru
Принцип действия анализаторов основан на разрушении (окислении) компонентов пробы с образованием CO2 и SO2, которые потоком газа-носителя переносится в ИК-детектор, с помощью которого измеряется концентрация CO2 и SO2. На основе полученных значений концентрации CO2 и SO2 программное обеспечение прибора рассчитывает исходное содержание углерода и серы в пробе. Анализаторы состоят из блока печи, блока детектирования, блока электроники и представляет собой стационарные автоматизированные лабораторные приборы. Анализаторы могут комплектоваться отдельными детекторами для определения углерода или серы или универсальным детектором для определения углерода и серы, а также печами, рассчитанными на различные температуры. Анализаторы работают под управлением программного обеспечения «MultiWin».

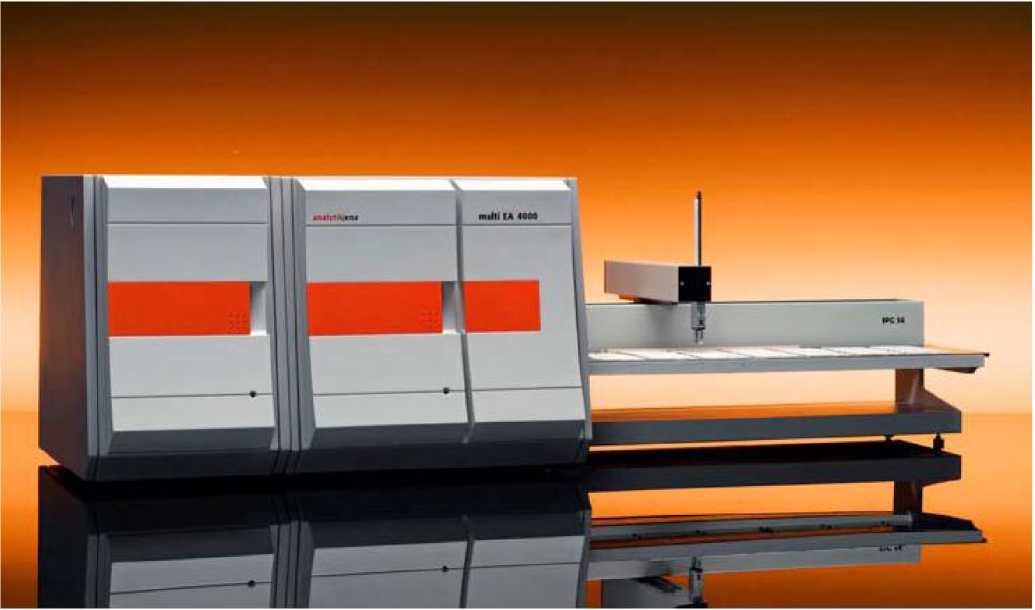

Внешний вид анализатора показан на рисунке 1.
Рис.1 Анализатор общего углерода и общей серы multi EA 4000
- анализатор;
- руководство по эксплуатации;
- методика поверки.
