Системы построены на базе контроллера, который осуществляет прием, усиление и преобразование аналогового сигнала вибропреобразователей, подачу напряжения на усилитель мощности вибростенда, регистрацию текущего состояния процесса испытаний и корректировку подаваемого сигнала, формируя, таким образом, замкнутую петлю обратной связи. Системы осуществляют спектральный анализ на базе быстрого преобразования Фурье (БПФ).

Системы работают с пьезоэлектрическими вибропреобразователями, имеющими встроенный усилитель заряда.

Системы VR8500 имеют от одного до четырех измерительных каналов. Число входных каналов системы может быть увеличено до 16 за счет включения в состав системы до четырех контроллеров.

Системы VR9500 имеют от одного до 12 измерительных каналов. Число входных каналов системы может быть увеличено до 32 за счет включения в состав системы дополнительных контроллеров.

Системы соединяются с персональным компьютером через стандартную сетевую плату Ethernet.

Системы имеет следующие режимы управления испытаниями: синусоидальную вибрацию с постоянной частотой или разверткой частоты (режим «Sine»); случайную широкополосную вибрацию (режим «ШСВ») с контролируемой формой спектра (режим «Random»); классический ударный импульс (режим «Classical Shock»; задаваемый пользователем импульс или синтезированный импульс с заданным спектром ударного отклика (режим «SRS»); ряд комбинированных нагрузок - наложение синусоидальных вибраций на ШСВ (режим «Sine-on-Random»); наложение узкополосных случайных вибраций на ШСВ (режим «Random-on-Random»), а также режим «FDR».

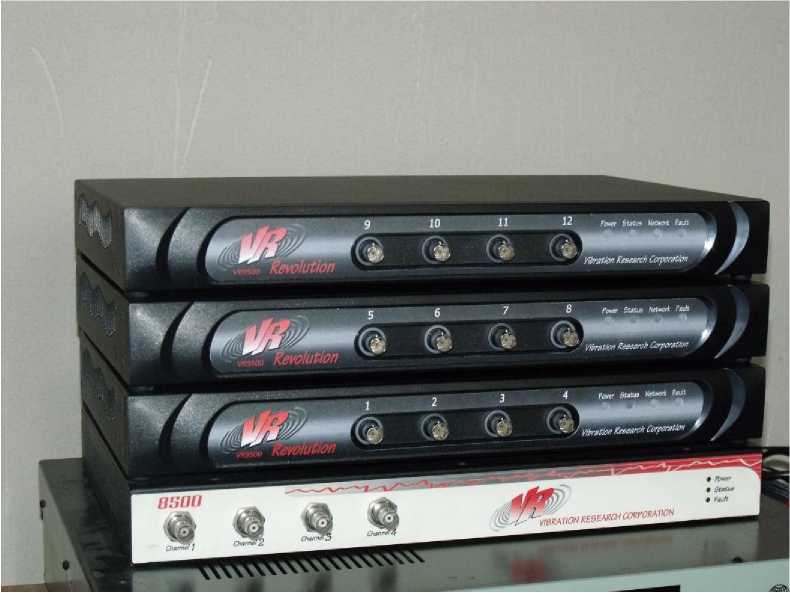

Внешний вид системы приведен на рисунке 1. Место нанесения идентификационной бирки приведено на рисунке 2.

Рисунок 1

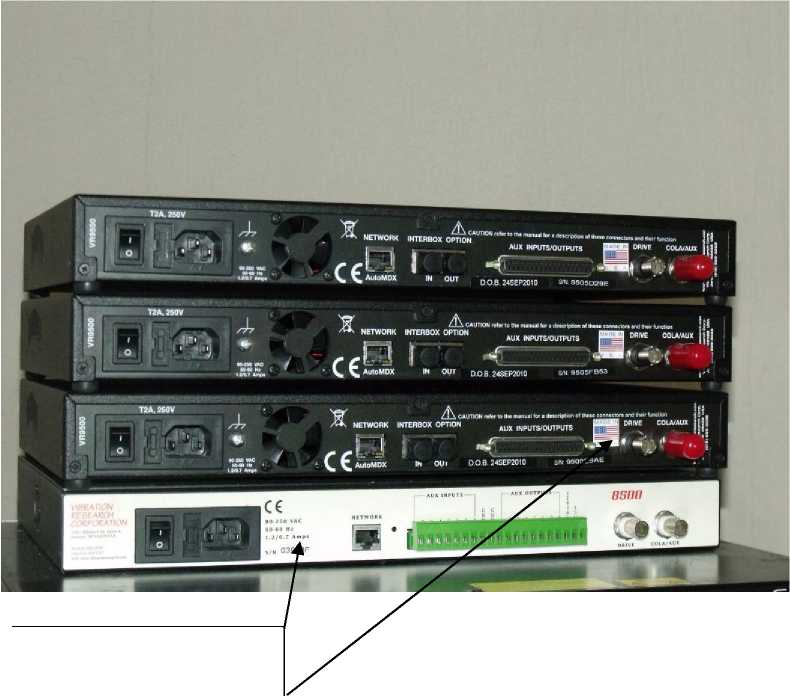

Место нанесения идентификационной бирки

Рисунок 2

Программное обеспечение (ПО), работающее на компьютере, выполняет следующие функции: задание всех параметров воздействий, программирование циклических испытаний, дистанционное управление работой вибростенда (по локальной сети или через Интернет), подготовка отчетов, анализ данных. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется     совместно с системой. Версия

VibrationVIEW_9.0.2 предназначена для работы с системой VR9500, версия VibrationVIEW_9.0.6_8500 предназначена для работы с системами VR8500 и VR9500.

Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление работой анализатора и процессом измерений.

Защита программы от непреднамеренных воздействий обеспечивается функциями резервного копирования.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Система управления виброиспытаниями многоканальная цифровая VR8500 (VR9500) 1 шт. Руководство по эксплуатации                                                      1 экз

Методика поверки                                                                1 экз

Число входных каналов (в зависимости от количества модулей)

Число каналов управления

Диапазоны входного переменного напряжения (пик), В:

VR8500

VR9500

Диапазоны выходного переменного напряжения, В

Диапазоны частот для синусоидального сигнала, Гц:

VR8500

VR9500

Расширенная неопределенность измерения параметров синусоидальной вибрации при коэффициенте охвата k=2 и доверительной вероятности 0,95 на базовой частоте 1кГц, % :

VR8500

VR9500

Расширенная неопределенность измерения параметров синусоидальной вибрации при коэффициенте охвата k=2 и доверительной вероятности 0,95 модели VR8500 в диапазонах частот, %:

от 1 до 5 Гц включ.

св. 5 до 5000 Гц включ.

св. 5000 до 8000 Гц включ.

св. 8000 до 12000 Гц включ.

св. 12000 до 20000 Гц включ.

Расширенная неопределенность измерения параметров синусоидальной вибрации при коэффициенте охвата k=2 и доверительной вероятности 0,95 модели VR9500 в диапазонах частот, %:

от 1 до 10 Гц включ.

св. 10 до 2000 Гц включ.

св. 2000 до 8000 Гц включ.

св. 8000 до 12000 Гц включ.

св. 12000 до 32000 Гц включ.

Условия эксплуатации:

диапазон рабочих температур, °С

Габаритные размеры (ширина ^х длина ^х высота), мм                        270 ^х 385 ^х 50

Масса, кг
