Номер по Госреестру СИ: 48513-11
48513-11 Машины координатно-измерительные
(EOS, ARES, HERA, KRONOS)
Назначение средства измерений:
Машины координатно-измерительные моделей EOS, ARES, HERA, KRONOS (далее машины) предназначены для автоматизированных трехмерных измерений геометрических параметров изделий.
Аналитический паспорт типа средства измерений
48513-11 — Машины координатно-измерительные
EOS, ARES, HERA, KRONOS
Фирма "Coord3 Industries s.r.l."
ИТАЛИЯ
МПИ: 1 год
Действует
22
организаций21
владельцев1
версий169
Всего поверок
по агрегатам с 2010 года
5
Поверок в 2026 г.
неполный текущий год; без сравнения с полным годом
22
Организаций-поверителей
эффективное число: 6.4
21
Владельцев СИ
эффективное число: 6.5
46
Экземпляров СИ
по агрегатам владельцев / организаций
69.8%
Периодические поверки
первичные: 1.2%
3.55%
Непригодность
6 извещений
50.9%
Поверки юрлиц
доля в общем объёме
15 679 ₽
Средневзвешенная цена
медиана: 15 312 ₽
100%
Покрытие ценами
расчётный известный объём: 367 991 ₽
2 014,0 лет
Средний возраст парка
взвешено по годовому объёму
364 дн.
Наблюдаемый МПИ
по фактическим интервалам
1 564
Концентрация поверителей
HHI; доля топ-5: 78.7%
1 541
Концентрация владельцев
HHI; доля топ-5: 65.2%
83
Модификаций
на графике — наиболее массовые
92%
Полнота данных
карточка, рынок, документы и связи
1
Типов у производителя
портфель изготовителя в реестре
есть
Каталогизация
в перечне ПП РФ № 250 не найден
Автоматические аналитические выводы
- За весь доступный период по типу отражено 169 поверок; пик пришёлся на 2025 год (26).
- Последний завершённый год показал рост на 8.3% (2025 к 2024).
- Показатель 2026 года является неполным YTD и не сравнивается напрямую с полным предыдущим годом.
- Среднегодовой темп изменения между первым и последним завершённым ненулевым годом составляет 38.5%.
- Рынок представлен 22 организациями; концентрация умеренная (HHI 1564), доля топ-5 — 78.7%.
- В базе найдено 21 владельцев и 46 экземпляров СИ; доля пяти крупнейших владельцев — 65.2%.
- Средневзвешенная цена поверки — 15 679 руб.; ценами покрыто 100% годового объёма, расчётный известный объём услуг — 367 991 руб.
- Доля извещений о непригодности составляет 3.55% от всех поверок.
- Наблюдаемый средний интервал между поверками — около 364 дней; средний возраст парка по агрегатам организаций — 2 014,0 лет.
- Интегральная полнота карточки и связанных аналитических данных оценивается в 92%.
Документы и быстрые переходы
Пик активности: 2025 — 26
Долгосрочный CAGR: 38.5%
Активных версий: 1
Ценовой диапазон: 15 312–25 095 ₽
Динамика поверок по годам
Текущий год отображается как неполный период YTD; темпы роста рассчитываются только для завершённых лет.
Структура поверок
Темпы изменения год к году
Динамика доли непригодности
Крупнейшие организации-поверители
Парето концентрации рынка
Лидеры текущего года
Сектор поверителей
Федеральные округа
Официальный государственный ресурс
ФГИС «Аршин» — Федеральный информационный фонд
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Росстандарт · официальный порталfgis.gost.ru
IT-решения для метрологии
MetrologyNet — автоматизация метрологических процессов
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Автоматизация и Data Sciencemetrologynet.ru
Цена, объём работ и размер парка
Распределение цен
Профиль возраста парка
Объём поверок сгруппирован по среднему возрасту парка у организаций.
Фактический профиль межповерочных интервалов
Объём поверок сгруппирован по наблюдаемому среднему интервалу в организациях.
Крупнейшие владельцы парка
Категории владельцев
Топ владельцев: экземпляры и поверки
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 16 | 37 | 2,31 |
| АО "У-УАЗ" | Юридические лица | 5 | 12 | 2,40 |
| ООО "Улан-Удэнский авиационный завод" | Юридические лица | 4 | 8 | 2,00 |
| АО "УЛАН-УДЭНСКИЙ АВИАЦИОННЫЙ ЗАВОД" | Юридические лица | 3 | 3 | 1,00 |
| ПАО "Салют" | Юридические лица | 2 | 2 | 1,00 |
| АО "ТОМЗЭЛ" | Юридические лица | 1 | 6 | 6,00 |
| ООО "МСЗ-М" | Юридические лица | 1 | 4 | 4,00 |
| АО "НИИЭФА" | Юридические лица | 1 | 2 | 2,00 |
| АО "НПО "АВРОРА" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "МСЗ" | Юридические лица | 1 | 1 | 1,00 |
| ЗАО «Мегапласт | Юридические лица | 1 | 1 | 1,00 |
| ПАО «АМЗ» | Юридические лица | 1 | 1 | 1,00 |
| АО «ПО Муроммашзавод» | Юридические лица | 1 | 1 | 1,00 |
| АО «ГРПЗ» | Юридические лица | 1 | 1 | 1,00 |
| ПАО "Ярославский радиозавод" | Юридические лица | 1 | 1 | 1,00 |
| АО "НИИЭФА" | Юридические лица | 1 | 1 | 1,00 |
| АО "МСЗ" | Юридические лица | 1 | 1 | 1,00 |
| АО "ОКБ "КРИСТАЛЛ" | Юридические лица | 1 | 1 | 1,00 |
| АО "Салют" | Юридические лица | 1 | 1 | 1,00 |
| АО "АМЗ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ОДК-САТУРН" | Юридические лица | 1 | 1 | 1,00 |
Наиболее массовые модификации
Продолжительность версий
Полнота данных
История версий типа СИ
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| c5328e24-c083-4b21-e65e-f3c02add94ed | 48513-11 | 2020-05-07 | — | актуальная |
Российская система калибровки
РСК DCC Portal — цифровые сертификаты калибровки
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Калибровка · DCC · реестрrsk.rostest.ru
Испытательная лаборатория
Испытания, сертификация и метрологическая экспертиза
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Лаборатория 705 / ИЛ ПО 705_1009lab.ru
Исходные отчетные блоки — улучшенный режим
Все ранее существовавшие сведения сохранены. Таблицы теперь получают сортировку по заголовкам, общий и поколоночный поиск, управление столбцами, компактный режим, полноэкранный просмотр и выгрузку.
Сортировка по заголовку
Фильтры по столбцам
CSV / Excel
Полный экран
В выгрузку попадают строки с учётом текущих фильтров и сортировки.
Таблицы загружаются…

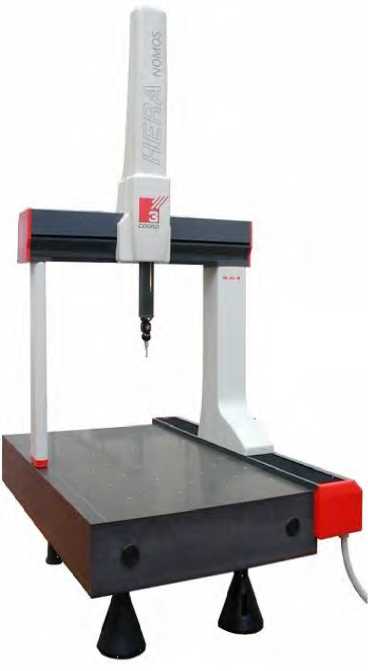

Внешний вид.
Машины координатно-измерительные
Рисунок № 1

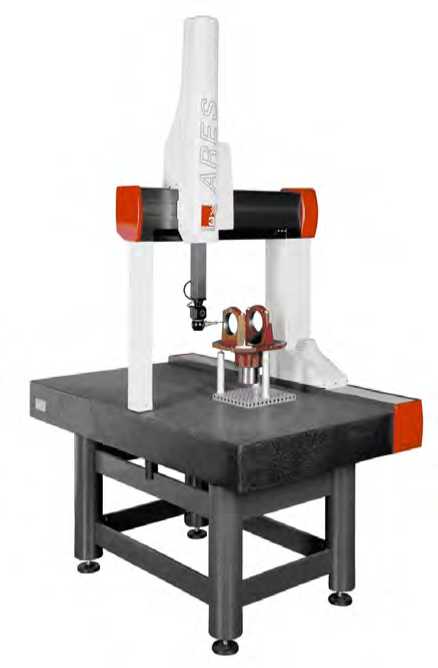

Внешний вид.
Машины координатно-измерительные
Рисунок № 2

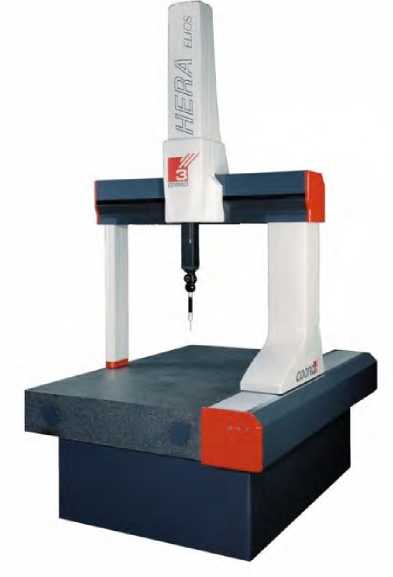

Внешний вид.
Машины координатно-измерительные
Рисунок № 3

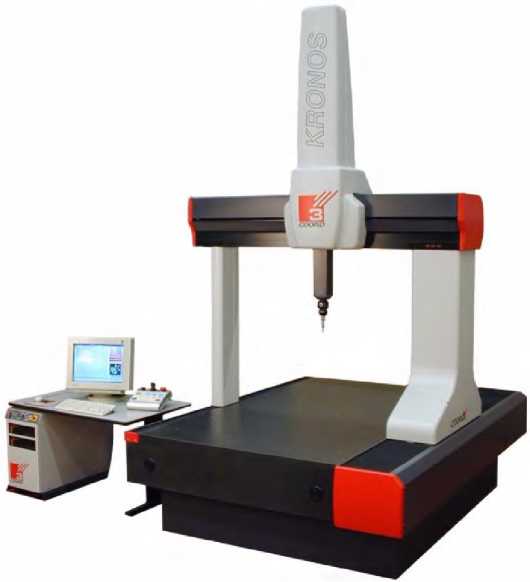

Внешний вид.
Машины координатно-измерительные
Рисунок № 4

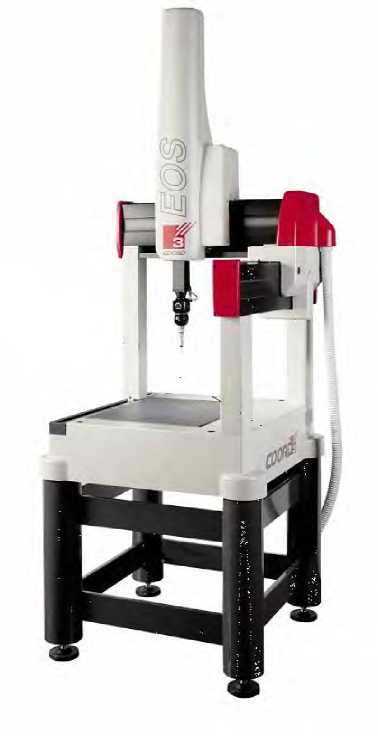

Внешний вид.
Машины координатно-измерительные
Рисунок № 5
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.12.2016
Номер записи - 137601
ID в реестре СИ - 360001
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, Машина координатно-измерительная HERA 10.07.07, HERA 10.07.07, нет данных, Машина координатно-измерительная ARES 07.07.05 MOT, модели HERA мод. 07.07.07, HERA NT 15.09.07, Машина координатно-измерительная HERA 07.07.07, HERA 12.09.07, модели HERA мод. 07.07.07, HERA, EOS, ARES, HERA, KRONOS, модели EOS мод. 05.04.04, ARES 10.07.05, модели HERA мод. 10.07.07, ARES 10-7-5, HERA, мод. 20.10.09, HERA NT 15.9.7, HERA NT 10.07.05, HERA HERA 10.07.05
Производитель
Изготовитель - Фирма "Coord3 Industries s.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчёт «MM_5. Статистика по организациям, проводящим аттестацию МВИ ФГИС «Аршин»» показывает активность выбранной аттестующей организации с 2020 года. После выбора организации строятся ключевые показатели: дата первой и последней публикации, общее число аттестованных МВИ, доля статуса «Действует», число уникальных разработчиков (клиентов) и средний лаг от даты свидетельства до публикации.
Графики помогают увидеть динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), баланс «новых vs возвращающихся» разработчиков, топ-5 видов измерений по месяцам. Дополнительно показываются топ-10 разработчиков и топ-10 «методов измерений», а также тепловая карта «год×месяц». Блок качества данных отражает долю карточек с контактами разработчика, заполненность ключевых полей (величина, пределы, погрешность) и долю публикаций с лагом ≤7 и ≤30 дней.
Сравнение YTD/LYTD по ISO-неделям позволяет оперативно оценивать темп текущего года. Наводите курсор для подсказок, используйте меню на графиках для выгрузки таблиц/изображений и сопоставляйте метрики — так проще выявить сезонность, «узкие места» в сроках публикаций и приоритетные направления работы с разработчиками.
Статистика
Кол-во поверок - 169
Выдано извещений - 6
Кол-во периодических поверок - 118
Кол-во средств измерений - 48
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№899 от 2016.07.11 О внесении изменений в описание типа на систему автоматизированную коммерческого учета энергоресурсов ГУП "Мосгортранс" (АСКУЭПР ГУП "Мосгортранс")
Наличие аналогов СИ: Машины координатно-измерительные (EOS, ARES, HERA, KRONOS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48513-11 Машины координатно-измерительные (EOS, ARES, HERA, KRONOS) Фирма "Coord3 Industries s.r.l." (ИТАЛИЯ ) |
68342-17 Машины координатные измерительные (КИМ-500, КИМ-750, КИМ-1000, КИМ-1200, КИМ-1400, КИМ-1800) ООО "Лапик" (РОССИЯ г.Саратов) |
|
48513-11 Машины координатно-измерительные (EOS, ARES, HERA, KRONOS) Фирма "Coord3 Industries s.r.l." (ИТАЛИЯ ) |
69917-17 Машины координатные измерительные (КИМ-1000П) Общество с ограниченной ответственностью "Лапик" (ООО "Лапик") (РОССИЯ г. Саратов) |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Машины координатно-измерительные (EOS, ARES, HERA, KRONOS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АДМ-ПРОФ" (RA.RU.312508) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ОАО "МСЗ" (1831) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ПАО "ОДК-САТУРН" (1844) | 8 | 0 | 8 | 2 | 8 | 0 | 8 | |||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 7 | 1 | 0 | 7 | 0 | 7 | 0 | 7 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 40 | 0 | 38 | 0 | 13 | 0 | 13 | |||
| АО "У-УАЗ" (RA.RU.310642) | 15 | 3 | 0 | 15 | 1 | 15 | 0 | 15 | ||
| ООО "АДМ-ПРОФ" (RA.RU.312508) | 36 | 2 | 33 | 0 | 26 | 2 | 24 | |||
| ФБУ "ЯРОСЛАВСКИЙ ЦСМ" (RA.RU.311391) | РСТ | 3 | 0 | 3 | 1 | 3 | 0 | 3 | ||
| ПАО "ОДК-САТУРН" (0969) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тульский ЦСМ» (RA.RU.311348) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| АО "МСЗ" (RA.RU.311829) | 5 | 1 | 0 | 5 | 2 | 5 | 0 | 5 | ||
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины координатно-измерительные (EOS, ARES, HERA, KRONOS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Костромской ЦСМ Костромская область |
8534 | 15312 |
|
ФБУ Нижегородский ЦСМ Нижегородская область |
25095 | 15312 |
|
ФБУ Ульяновский ЦСМ Ульяновская область |
151 | 15312 |
|
ФБУ Ярославский ЦСМ Ярославская область |
27466 | 15312 |
Программное обеспечение
Машины работают с автономным программным обеспечением Metrolog XG.
Все программное обеспечение метрологически значимо.
Программа «Metrolog XG» обеспечивает сбор информации, обработку данных, сохранение и печать полученных результатов.
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Metrolog XG |
MTXGexe |
12.003 |
41a836fcd1e81f006 0b91f788008af83 |
MD5 |
ПО не предусматривает возможность доступа в настройки, для этого необходим уникальный программный код, имеющийся только у предприятия-изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Лист № 5 Всего листов 13 SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на корпус машины в виде наклейки и на титульные листы руководства по эксплуатации типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Машины координатно-измерительные моделей EOS, ARES, HERA, KRONOS. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к машинам координатным измерительным моделей EOS, ARES, HERA, KRONOS
-
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6 ... 50 м и длин волн в диапазоне 0,2...50 мкм».
-
2. Техническая документация фирмы «Coord3 Industries s.r.l.», Италия.
Поверка
Поверкаосуществляется в соответствии с документом «Машины координатно- измерительные моделей EOS, ARES, HERA, KRONOS. Методика поверки. МП 2512/0015-2011», утвержденным ГЦИ СИ «ВНИИМ им. Д.И. Менделеева» в июле 2011 г.
Основное средство поверки - меры длины концевые плоскопараллельные эталонные 3 разряда по МИ 2060-90.
Изготовитель
Фирма «Coord3 Industries s.r.l.», ИталияАдрес: Strada Statale 25, n.3 10050 Bruzolo (TO) - Italia Tel.: +39 011 9635511 Fax: +39 0119635566
E-mail: info@coord3.it
www.coord3.it
Заявитель
ООО «Метрологический Центр Мастер-Сервис» (ООО «МЦ «Мастер-Сервис») Адрес: 192171, Санкт-Петербург, ул. Седова, 65
Тел./факс: +7 (812) 336-40-50
E-mail: meritel@metrologi.ru
www.metrologi.ru
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» зарегистрирован под № 30001-10
Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел.: (812) 251-76-01
Факс: (812) 713-01-14
Е-mail: info@vniim.ru
Принцип действия машин основан на считывании данных (с оптических линеек), соответствующих интервалам перемещения щупа по осям X, Y и Z.
Машины относятся к устройствам портального типа. Машины состоят из гранитного стола с порталом (основание стола регулируется по уровню); направляющих; оптических линеек Renishaw RGS, оптического преобразователя Renishaw RGH, измерительной головки, блока управления с контроллером (или счетной платой), пневматической системы.
Измерительная головка закрепляется на вертикальной консоли. На измерительной головке монтируется щуп. Измерительная головка может быть поворотной или не поворотной. Поворотная головка может быть ручного типа или моторизованной.
Контроллер (счетная плата), преобразует команды пользователя в сигналы перемещения по осям машины.
Машины поставляются:
с ручными измерительными головками (MH20i) и моторизованными измерительными головками (РН10Т, РН10М, PH10MQ, PH20);
с триггерными измерительными щупами (ТР2, ТР20, ТР200) и аналоговыми сканирующими измерительными щупами (SP25).
При укомплектовании ручными измерительными головками машины оснащаются счетной платой (вместо контроллера), отвечающей за контроль перемещений по осям вдоль оптических линеек.
Машины отличаются диапазонами измерений, пределами допускаемой погрешности, массой измеряемого изделия, габаритными размерами, массой, потребляемой мощностью. Машины моделей EOS и ARES изготавливают в двух исполнениях: автоматическом и ручном. Машины моделей HERA и KRONOS имеют только автоматическое исполнение.
Машины моделей ARES, HERA и KRONOS имеют модификации ARES NT, HERA NT и KRONOS NT, отличающиеся материалом изготовления частей машин .
Рисунок 1 - Внешний вид машины координатно-измерительной модели ARES
Рисунок 2 - Внешний вид машины координатно-измерительной модели HERA
Рисунок 3 - Внешний вид машины координатно-измерительной модели HERA
Рисунок 4 - Внешний вид машины координатно-измерительной модели EOS
Рисунок 5 - Внешний вид машины координатно-измерительной модели KRONOS
Таблица 1
|
№№ п/п |
Наименование характеристики |
Наименование модели и исполнения/Значение характеристики | ||
|
EOS | ||||
|
05.04.04 |
06.05.04 | |||
|
1 |
Диапазон измерений линейных размеров по оси, мм: |
X Y Z |
0-500 0-400 0-440 |
0-600 0-500 0-440 |
|
2 |
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
X Y Z |
±(3,0+L/333)* |
±(3,2+L/333)* |
|
3 |
Масса измеряемого изделия, кг, не более |
300 | ||
|
4 |
Габаритные размеры, мм, не более |
915х876х2400 |
1045х1006х2400 | |
|
5 |
Масса, кг, не более |
300 |
390 | |
|
6 |
Расход воздуха в пневматической системе, л/мин |
210 |
220 | |
|
7 |
Давление воздуха в пневматической системе, МПа, не менее |
0,5 | ||
|
8 |
Требования к электропитанию |
Напряжение 230В±10%, частота 50Гц±2%, максимальная потребляемая мощность 2500 Вт | ||
*-для машин с моторизованной измерительной головкой РН10Т и триггерными измерительными щупами ТР2 и ТР20.
|
№ п/п |
Наименование характеристики |
Наименование модели и исполнения/Значение характеристики | |||||||
|
ARES | |||||||||
|
05.05.05 |
07.05.05 |
07.07.05 |
10.07.05 |
12.07.05 | |||||
|
Диапазон измерений |
X |
0-500 |
0-700 |
0-700 |
0-1000 |
0-1200 | |||
|
1 |
линейных размеров по |
Y |
0-500 |
0-500 |
0-700 |
0-650 |
0-650 | ||
|
оси, мм: |
Z |
0-500 |
0-500 |
0-500 |
0-500 |
0-500 | |||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров, мкм |
±(2,8+ |
L/333)* |
±(3,0+L/333)* | ||||||
|
2 |
±(2,5+L/333)** |
±(2,8+L/333)** | |||||||
|
±(2,6+L/333)*** | |||||||||
|
3 |
Масса измеряемого изделия, кг, не более |
300 |
650 |
700 | |||||
|
1180 |
1380 |
1380 |
1680 |
1880 | |||||
|
4 |
Габаритные размеры, мм |
, не более |
1015 |
1015 |
1160 |
1160 |
1160 | ||
|
2525 |
2525 |
2525 |
2525 |
2525 | |||||
|
5 |
Масса, кг, не более |
470 |
540 |
775 |
925 |
990 | |||
|
6 |
Расход воздуха в пневматической системе, л/мин |
220 |
270 | ||||||
|
7 |
Давление воздуха в пневматической системе, МПа, не менее |
0,5 |
0,6 | ||||||
|
8 |
Требования к электропитанию |
Напряжение 230В±10%, частота 50Гц±2%, максимальная потребляемая мощность 2500 Вт | |||||||
- для машин с моторизованными измерительными головками РН20Т и PH10M и триггерными измерительными щупами ТР2 и ТР20;
* - для машин с моторизованной измерительной головкой PH10MQ и триггерным измерительным щупом ТР200;
** - для машин с моторизованной измерительной головкой PH10MQ и аналоговым сканирующим измерительным щупом SP25.
|
№ п/п |
Наименование характеристики |
Наименование модели и исполнения/Значение характеристики | ||||||
|
ARES NT | ||||||||
|
05.05.05 |
07.05.05 |
07.07.05 |
10.07.05 |
12.07.05 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 | |||
|
Диапазон измерений ли- |
X |
0-500 |
0-700 |
0-700 |
0-1000 |
0-1200 | ||
|
1 |
нейных размеров по оси, |
Y |
0-500 |
0-500 |
0-700 |
0-650 |
0-650 | |
|
мм: |
Z |
0-500 |
0-500 |
0-500 |
0-500 |
0-500 | ||
|
Пределы допускаемой абсолютной |
±(2,6+L/333)* |
±(2,7+L/333)* | ||||||
|
2 |
погрешности измерений линейных |
±(2,3+L/333)** |
±(2,4+L/333)** | |||||
|
размеров, мкм |
±(2,4+L/333)*** |
±(2,5+L/333)*** | ||||||
|
3 |
Масса измеряемого изделия, кг, не более |
300 |
650 |
700 | ||||
|
1180 |
1380 |
1380 |
1680 |
1880 | ||||
|
4 |
Габаритные размеры, мм, не более |
1015 |
1015 |
1160 |
1160 |
1160 | ||
|
2525 |
2525 |
2525 |
2525 |
2525 | ||||
|
5 |
Масса, кг, не более |
470 |
540 |
775 |
925 |
990 | ||
|
6 |
Расход воздуха в пневматической системе, л/мин |
220 |
270 | |||||
|
7 |
Давление воздуха в пневматической системе, МПа, не менее |
0,5 |
0,6 | |||||
|
Напряжение 230В±10%, частота | ||||||||
|
8 |
Требования к электропитанию |
50Гц±2%, максимальная потребляе- |
8 | |||||
|
мая мощность 2500 Вт | ||||||||
- для машин с моторизованной измерительной головкой PH10M и триггерным измерительным щупом ТР20;
* - для машин с моторизованной измерительной головкой PH10MQ и триггерным измерительным щупом ТР200;
** - для машин с моторизованной измерительной головкой PH10MQ и аналоговым сканирующим измерительным щупом SP25.
|
№ п/п |
Наименование характеристики |
Наименование модели и исполнения/Значение характеристики | ||||||||||||
|
HERA | ||||||||||||||
|
07.07.05 |
10.07.05 |
07.07.07 |
10.07.07 |
12.09.07 |
15.09.07 |
18.09.07 |
12.10.09 |
15.10.09 |
18.10.09 |
20.10.09 | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 | |||
|
Диапазон измерений |
X |
0-700 |
0-1000 |
0-700 |
0-1000 |
0-1200 |
0-1500 |
0-1800 |
0-1200 |
0-1500 |
о о ° c |
1800 000 850 | ||
|
1 |
линейных |
Y |
0-700 |
0-700 |
0-700 |
0-700 |
0-850 |
0-850 |
0-850 |
0-1000 |
0-1000 | |||
|
размеров |
Z |
0-500 |
0-500 |
0-650 |
0-650 |
0-700 |
0-700 |
0-700 |
0-850 |
0-850 |
0-1000 | |||
|
по оси, мм: |
0-850 | |||||||||||||
|
Пределы допускаемой |
±(2,5+L/333)* |
±(3,0+L/333)* |
±(3,2+L/312)* |
±(3,5+ L/312)* | ||||||||||
|
2 |
абсолютной погрешности измерений линей- |
±(2,3+L/333)** |
±(2,8+L/333) |
** |
±(3,6+L/312)** |
±(3,9+ L/312)** | ||||||||
|
ных размеров, мкм |
±(2,2+L/333)*** |
±(2,3+L/333)*** |
±(2,8+L/333)*** |
±(3,6+L/312)*** |
±(3,9+ L/312)*** | |||||||||
|
3 |
Масса измеряемого изделия, кг, не более |
600 |
700 |
600 |
700 |
1300 |
1800 |
2500 |
3000 |
4000 | ||||
|
Габаритные размеры, мм, не более** |
1480 |
1780 |
1480 |
1780 |
2070 |
2370 |
2670 |
2070 |
2370 |
2670 |
2920 | |||
|
4 |
1295 |
1295 |
1295 |
1295 |
1495 |
1495 |
1495 |
1645 |
1645 |
1645 |
1645 | |||
|
2614 |
2614 |
2914 |
2914 |
2795 |
2795 |
2495 |
3145 |
3195 |
3195 |
3195 | ||||
|
5 |
Масса, кг, не более |
840 |
1000 |
860 |
1020 |
1750 |
2200 |
2500 |
2150 |
2900 |
3250 |
3600 | ||
|
Расход воздуха в пнев- | ||||||||||||||
|
6 |
матической системе, |
240 |
290 | |||||||||||
|
л/мин | ||||||||||||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 | |
|
7 |
Давление воздуха в пневматической системе, МПа, не менее |
0,5 |
0,6 | |||||||||
|
8 |
Требования к электропитанию |
Напряжение 230В±10%, частота 50Гц±2%, максимальная потребляемая мощность 2500 Вт | ||||||||||
- для машин с моторизованной измерительной головкой PH10M и триггерными измерительными щупами ТР2 и ТР20;
* - для машин с моторизованной измерительной головкой PH10MQ и триггерным измерительным щупом ТР200;
** - для машин с моторизованной измерительной головкой PH10MQ и аналоговым сканирующим измерительным щупом SP25.
Таблица 5
|
№ |
Наименование ха- |
Наименование модели и исполнения/Значение характеристики | |||||||||||
|
п/ | |||||||||||||
|
рактеристики |
HERA NT | ||||||||||||
|
п |
07.07.05 |
10.07.05 |
07.07.07 |
10.07.07 |
12.09.07 |
15.09.07 |
18.09.07 |
12.10.09 |
15.10.09 |
18.10.09 |
20.10.09 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 | ||
|
Диапазон изме- |
X |
0-700 |
0-1000 |
0-700 |
0-1000 |
0-1200 |
0-1500 |
0-1800 |
0-1200 |
0-1500 |
0-1800 |
0-2000 | |
|
1 |
рений линей- |
Y |
0-700 |
0-700 |
0-700 |
0-700 |
0-850 |
0-850 |
0-850 |
0-1000 |
0-1000 |
0-1000 |
0-1000 |
|
ных размеров |
Z |
0-500 |
0-500 |
0-650 |
0-650 |
0-700 |
0-700 |
0-700 |
0-850 |
0-850 |
0-850 |
0-850 | |
|
по оси, мм: | |||||||||||||
|
Пределы допус- |
±(2,5+L/333)* |
±(2,7+L/333) |
* |
±(3,2+L/312)* |
±(3,4+L/312)* | ||||||||
|
каемой абсолютной |
±(2,2+L/333)** |
±(2,5+L/333)** |
±(3,0+L/312)** |
±(2,9+L/312)** | |||||||||
|
2 |
погрешности изме- | ||||||||||||
|
рений линейных |
±(2,0+L/333)*** |
±(2,5+L/333)*** |
±(3,0+L/312) |
*** |
±(2,9+L/312)*** | ||||||||
|
размеров, мкм | |||||||||||||
|
Масса измеряемого | |||||||||||||
|
3 |
изделия, кг, не бо лее |
600 |
700 |
600 |
700 |
1300 |
1800 |
2500 |
3000 |
4000 | |||
|
1480 |
1780 |
1480 |
1780 |
2070 |
2370 |
2670 |
2070 |
2370 |
2670 |
2920 | |||
|
4 |
Габаритные разме- |
1295 |
1295 |
1295 |
1295 |
1495 |
1495 |
1495 |
1645 |
1645 |
1645 |
1645 | |
|
ры, ММ, НС UUJ1CC |
2614 |
2614 |
2914 |
2914 |
2795 |
2795 |
2495 |
3145 |
3195 |
3195 |
3195 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 | |
|
5 |
Масса, кг, не более |
840 |
1000 |
860 |
1020 |
1750 |
2200 |
2500 |
2150 |
2900 |
3250 |
3600 |
|
6 |
Расход воздуха в пневматической системе, л/мин |
240 |
290 | |||||||||
|
7 |
Давление воздуха в пневматической системе, МПа, не менее |
0,5 |
0,6 | |||||||||
|
8 |
Требования к электропитанию |
Напряжение 230В±10%, частота 50Гц±2%, максимальная потребляемая мощность 2500 Вт | ||||||||||
- для машин с моторизованной измерительной головкой PH10M и триггерными измерительными щупами ТР2 и ТР20;
* - для машин с моторизованной измерительной головкой PH10MQ и триггерным измерительным щупом ТР200;
** - для машин с моторизованной измерительной головкой PH10MQ и аналоговым сканирующим измерительным щупом SP25.
|
№ п/п |
Наименование характеристики |
Наименование модели и исполнения/Значение характеристики | ||||||
|
KRONOS | ||||||||
|
20.13.10 |
20.15.13 |
25.15.13 |
30.15.13 |
33.20.15 |
40.20.15 | |||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 | ||
|
Диапазон измерений ли- |
X |
0-2000 |
0-2000 |
0-2500 |
0-3000 |
0-3300 |
0-4000 | |
|
1 |
нейных размеров по оси, |
Y |
0-1300 |
0-1500 |
0-1500 |
0-1500 |
0-2000 |
0-2000 |
|
мм: |
Z |
0-1000 |
0-1300 |
0-1300 |
0-1300 |
0-1500 |
0-1500 | |
|
Пределы допускаемой абсолютной |
±(5,0+L/250)1 |
±(6,3+L/220)1 |
±(7,8+L/200)1 | |||||
|
2 |
погрешности измерений линейных |
±(4,8+L/250)2 |
±(5,8+L/220)2 |
±(6,8+L/200)2 | ||||
|
размеров, мкм |
±(4,6+L/250)3 |
±(5,8+L/220)3 |
±(6,5+L/200)3 | |||||
|
3 |
Масса измеряемого изделия, кг, не |
4000 |
4500 |
5000 | ||||
|
более | ||||||||
|
4 |
Габаритные размеры, мм, не более |
3630х2154х3560 |
3630х2354х4160 |
4130х2354х4160 |
4630х2354х4160 |
4930х2854х4470 |
5930х2898х4610 | |
|
5 |
Масса, кг, не более |
4200 |
4770 |
5550 |
7550 |
14550 |
21800 | |
|
6 |
Расход воздуха в пневматической |
350 | ||||||
|
системе, л/мин | ||||||||
|
7 |
Давление воздуха в пневматиче- |
0,75 | ||||||
|
ской системе, МПа, не менее | ||||||||
|
8 |
Требования к электропитанию |
Напряжение 230В±10%, частота 50Гц±2%, максимальная потребляемая мощность 4000 Вт | ||||||
Условия эксплуатации:
-
1. Диапазон температуры окружающего воздуха, ............................от +19 до +21.
-
2. Диапазон относительной влажности воздуха, %................от 40 до 80 (без конденсации).
-
3. Диапазон атмосферного давления, мм рт. ст.....................................от 630 до 795.
-
4. Максимальные изменения температуры окружающего воздуха:
0,5°С в течение 1 часа;
2°С в течение 24 часов;
0,5°С на расстоянии 1 м.
