1^л

0

8002К

8044

8076К

8141Вхх

*

11!

8202А10,

8203А50

8274А5

8276А5

8278А500

8290А25М5

I

£

8702Вхх,

8704Вхх,

8752А50хх

8703Ахх

8705Ахх

8762Ахх

8763Ахх

8765А250М5

8766А250хх,

8766А500хх

Наименование

Кол-во

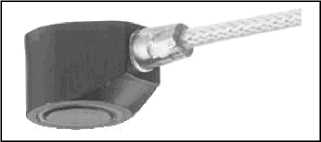

Акселерометр пьезоэлектрический серии 8000

1 экз.

Сертификат калибровки

1 экз.

Наименование характеристики

Модели

8002К      8044          8076К       8141Вхх

Значения

Номинальный коэффициент преобразования на опорной частоте 160 Гц, nI<j/( м • с^-2) мВ/(м^с^-2)

-0,1

-0,03

0,1

10

Диапазон измерения виброускорения, _м/с²

±10000

От -200000 до +300000

±10000

±500

Диапазон частот, Гц

Св. 0 до 6000 включ.

Св. 0 до 8000 включ.

От 0,5 до 5000 включ.

От 0,2 до 15000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

± 10

± 10

±10

± 15

Нелинейность, приведенная к верхнему пределу виброускорения, %, не более

±0,5

±1

±0,5

Неравномерность амплитудночастотной характеристики, %, не более:

во всем диапазоне частот

в диапазоне от 0,5 до 8000 Гц включ.

-1; +5

± 5

± 4

±3 дБ

±10

Относительный коэффициент поперечного преобразования, %, не более

2

5

2

5

Отклонение коэффициента преобразования в диапазоне температуры, %/°С, не более

-0,03

-0,02

0,02

0,05

Диапазон рабочих температур, °С

От -70 до 120

включ.

От -195 до

200 включ.

От -20 до 65 включ.

От -55 до

90 включ.

Масса, г

20

7

80

30

Г абаритные размеры, мм, не более

013,7 х 26,7

0 10,9 х 18,8

0 16 х 35,6

23,5х16х15

Наименование характеристики

Модели

8202А

10

8203 А50

8274А5

8276А5

8278А500

8290А25

М5

Значения

Номинальный коэффициент преобразования на опорной частоте

160 Гц, пКл/(1\-гс^-2)

- 1,0

- 5,0

-0,55

-0,55

-0,13

-2,5

Диапазон измерения виброускорения, м/с²

±20000

±10000

±20000

±20000

±5000

±10000

Диапазоны частот, Гц

От 5 до

10000 включ.

От 5 до 4000 включ.

От 1 до 12000 включ.

От 1 до 7000 включ.

От 1 до 10000 включ.

От 5 до 4000 включ.;

От 5 до 2000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

± 20

Нелинейность, приведенная к верхнему пределу виброускорения, %, не более

±1

±1

±1

±1

±1

Неравномерность амплитудночастотной характеристики, %, не более

±5

±5

±7

±5

±5

±10

Относительный коэффициент поперечного преобразования, %: номинальный

максимальный

1,5

5

1,5

5

1,5

5

1,5

5

3

5

1,5

3

Отклонение коэффициента преобразования в диапазоне температуры, %/°С, не более

0,13

0,13

0,11

0,11

0,18

0,13

Диапазон рабочих темпера-тур,°С

От -70 до 245 включ.

От -70 до

245 включ.

От -55 до

165 включ.

От -55 до 165 включ.

От -75 до 180 включ.

От -70 до 246 включ.

Масса, г

14,5

44,5

4

4

0,7

53

Г абаритные размеры, мм, не более

0 12,2 х

16

0 17 х

26,9

0 8,38 х

18,5

0 9,91 х

10,2

6,4 х 12,4 х 3,3

20,3х20,3

х20,3

Наименование характеристики

Модели

8702В25хх

8704В25хх

8702В50хх

8704В50хх

8702В100хх

8704В100хх

8703А50хх

8705А50хх

8703А250хх

8705А250хх

Значения

Номинальный коэффициент преобразования на опорной частоте 160 Гц, мВ/(мгс^-2)

20

10

5

10

2

Диапазон измерения виброускорения, м/с²

±250

±500       ±1000

±500

±2500

Диапазон частот, Гц

От 1 до 8000 включ.

От 0,5 до 10000 включ. 8703А50М8 - От 1 до 5000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

± 5

Нелинейность, приведенная к верхнему приделу виброускорения, %, не более

±1

Неравномерность амплитудно-частотной характеристики, %, не более

±5

Относительный коэффициент поперечного преобразования, %:

номинальный максимальный

1,5

3

3

5

Отклонение коэффициента преобразования в диапазоне температуры,

%/°С, не более

-0,06

0,004

Диапазон рабочих темпера-тур,°С

От -55 до 100 включ.

От -55 до 165 включ. 8703А50М8 -

От -196 до 121 включ.

Масса, г

8702Вхх - 8,7

8704Вхх - 7,5 8702ВххМ1 - 9,7 8704ВххМ1 - 8

8703А50М1-

10 8705А50М1

• - 8,4

8703А50М5-

8,8 8705А50М5

• - 7,6

8703 А250

М1- 8,1

8705А250

М1 - 6,4

8703А250

М5- 6,9

8705А250

М5 - 6,7

Габаритные размеры, мм, не более

8702Вхх - 012,2 х 19,3

8704Вхх - 012,2 х 24,4 8702ВххМ1 - 012,2 х 20,3 8704ВххМ1 - 012,2 х 24,9

012,2 х А, где А: 8703А50М1

• - 20,3;

8703А50М5/

М8 - 19,3;

8705А50М1

• - 24,6;

8705А50М5

• - 24,4

012,2 х А, где А: 8703А250 М1 - 17,0; 8703А250 М5 - 16; 8705А250 М1 - 21,3; 8705А250

М5 - 20,8

Наименование характеристики

Модели

8752А50

8752А50М5

8765А250М5

8778А500

Значения

Номинальный коэффициент преобразования на опорной частоте 160 Гц, мВ/(мгс^-2)

10

10

2

1

Диапазон измерения виброускорения, м/с²

±500

±2500

±5000

Диапазон частот, Гц

От 0,5 до 5000 включ.

От 1 до 5000 включ.

От 1 до 9000 включ.

От 2 до 9000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

±10

±10

± 5

Нелинейность, приведенная к верхнему приделу виброускорения, %, не более

±1

±1

±1

Неравномерность амплитудно-частотной характеристики, %, не более

±5

±10

± 5

± 5

Относительный коэффициент поперечного преобразования, %: номинальный максимальный

1,5

3

2,5

5

3

5

Отклонение коэффициента преобразования в диапазоне температуры, %/°С, не более

-0,03

0,004

-0,14

Диапазон рабочих температур, °С

От -55 до

120 включ.

От -55 до 165 включ.

От -55 до 165 включ.

От -55 до 120 включ.

Масса, г

115

6,4

0,4

Г абаритные размеры, мм,

0 25,4 х 53

15 х 15 х 8,6

5,7 х 9,9 х 4,4

Наименование характеристики

Модели

8762А5

8762А10

8762А50

Значения

Номинальный коэффициент преобразования на опорной частоте 160 Гц, мВ/(м^с'²)

100

50

10

Диапазон измерения виброускорения, м/с²

±50

±100

±500

Диапазон частот, Гц

От 0,5 до 6000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

±5

Нелинейность, приведенная к верхнему приделу виброускорения, %, не более

±1

Неравномерность амплитудно-частотной характеристики, %, не более

± 5

Относительный коэффициент поперечного преобразования, %, не более

5

Отклонение коэффициента преобразования в диапазоне температуры, %/°С, не более

-0,06

-0,02

Диапазон рабочих температур, °С для 8762АххТ

От -55 до 80 включ.

От -40 до 80 включ.

Масса, г

23

Г абаритные размеры, мм

20,3 х 20,3 х 20,3

Наименование характеристики

Модели

8763А50

8763А500

8763А1000

Значения

Номинальный коэффициент преобразования на опорной частоте 160 Гц, мВ/(мю'²)

10

1

0,5

Диапазон измерения виброускорения, м/с²

±500

±5000

±10000

Диапазон частот, Гц

От 0,5 до

7000 включ.

От 1 до

12000 включ.

От 1 до 10000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

± 15

± 15

± 15

Нелинейность, приведенная к верхнему приделу виброускорения, %, не более

±1

Неравномерность амплитудно-частотной характеристики во всем диапазоне частот, %, не более

±5

Относительный коэффициент поперечного преобразования, %: номинальный максимальный

2,5

5

2,5

5

3,5

5

Отклонение коэффициента преобразования в диапазоне температуры, %/°С, не более

-0,05

-0,15

-0,15

Диапазон рабочих температур, °С

От -54 до 121 включ.

Масса, г

4,5             3,3                       3

Г абаритные размеры, мм

8763АххТ

10,2 х 10,2 х 17,5

10,9 х 10,9 х 18,3

Наименование характеристики

Модели

8766А250АВ

8766А250ВВ

8766А500АВ

8766А500ВВ

8766А250АН

8766А250ВН

8766А500АН

8766А500ВН

Значения

Номинальный коэффициент преобразования на опорной частоте 100 Гц, мВ/(м^с^-2)

2

1

2

1

Диапазон измерения виброускорения, м/с²

±2500

±5000

±2500

±5000

Диапазон частот, Гц:

8766АххАхх

8766АххВхх

От 0,5 до 12000 включ.

От 0,5 до 10000 включ.

От 0,5 до 15000 включ.

От 0,5 до 12000 включ.

От 0,5 до 12000 включ.

От 0,5 до 10000 включ.

От 0,5 до 15000 включ.

От 0,5 до 12000 включ.

Отклонение коэффициента преобразования от номинального значения, %, не более

±10

±10

±10

±10

Нелинейность, приведенная к верхнему приделу виброускорения, %, не более

±1

Неравномерность амплитудночастотной характеристики для 8766АххАхх, %, не более: во всем диапазоне частот в диапазоне частот от 0,5 до 10000 Гц

±10

± 5

±10

± 5

±10

± 5

±10

± 5

Неравномерность амплитудночастотной характеристики для 8766АххВхх, %, не более: во всем диапазоне частот в диапазоне частот от 0,5 до 8000 Гц

±10

± 5

±10

± 5

±10

± 5

±10

± 5

Относительный коэффициент поперечного преобразования, %: номинальный

максимальный

1,5

5

Отклонение коэффициента преобразования в диапазоне температуры, %/°С, не более

0,005

0,004

0,005

0,004

Диапазон рабочих температур, °С

От -54 до 120 включ.

От -54 до

65 включ.

Масса, г

8766АххАхх

4

3,7

4

3,7

8766АххВхх

4,3

4

4,3

4

Г абаритные размеры, мм

О

X

О

X о
