Номер по Госреестру СИ: 48856-12
48856-12 Уровнемеры радарные
(SmartRadar)
Назначение средства измерений:

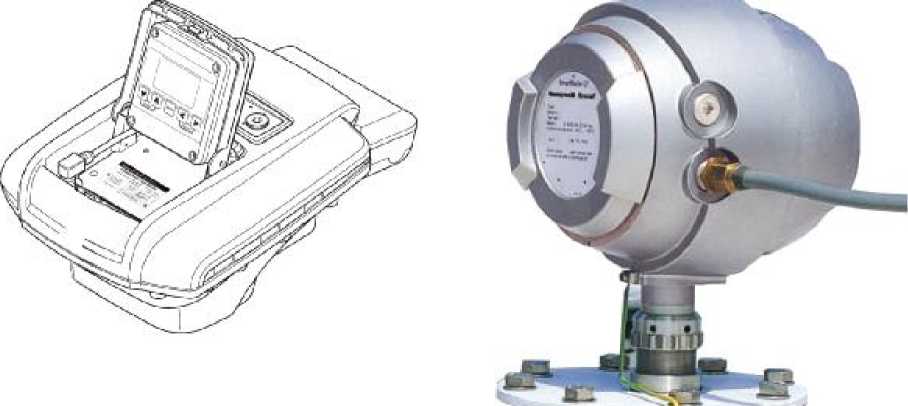

Уровнемеры радарные SmartRadar (далее уровнемеры) предназначены для измерений уровня жидких продуктов различной агрессивности в резервуарах и емкостях.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
SmartRadar
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО"РН-БГПП" | Юридические лица | 48 | 51 | 1,06 |
| юридическое лицо | Юридические лица | 34 | 34 | 1,00 |
| Акционерное общество "Сызранский нефтеперерабатывающий завод" | Юридические лица | 19 | 27 | 1,42 |
| Юр. Лицо | Юридические лица | 16 | 18 | 1,13 |
| АО "НК НПЗ" | Юридические лица | 15 | 15 | 1,00 |
| АО "КНПЗ" | Юридические лица | 11 | 11 | 1,00 |
| АО "ГАЗПРОМНЕФТЬ - МНПЗ" | Юридические лица | 10 | 11 | 1,10 |
| ООО "КИНЕФ" | Юридические лица | 10 | 11 | 1,10 |
| АО "ТРАНСНЕФТЬ-ЗАПАДНАЯ СИБИРЬ" | Юридические лица | 10 | 10 | 1,00 |
| АО "ТРАНСНЕФТЬ - СЕВЕР" | Юридические лица | 9 | 14 | 1,56 |
| АО "Транснефть-Дружба", МРУ | Юридические лица | 8 | 9 | 1,13 |
| ООО "ЛУКОЙЛ-НИЖНЕВОЛЖСКНЕФТЬ-КАЛМЫКИЯ" | Юридические лица | 8 | 8 | 1,00 |
| ООО «КИНЕФ» | Юридические лица | 7 | 7 | 1,00 |
| ООО Промсенсор | Юридические лица | 7 | 7 | 1,00 |
| Акционерное общество "ТРАНСНЕФТЬ - СЕВЕР" | Юридические лица | 6 | 6 | 1,00 |
| Филиал АО "Транснефть-Приволга" Волгоградское районное нефтепроводное управление | Юридические лица | 6 | 6 | 1,00 |
| АО "ТРАНСНЕФТЬ-ДРУЖБА" | Юридические лица | 6 | 6 | 1,00 |
| Акционерное общество "ТРАНСНЕФТЬ - УРАЛ" | Юридические лица | 5 | 8 | 1,60 |
| Общество с ограниченной ответственностью "СИБИРСКАЯ ИНТЕРНЕТ КОМПАНИЯ" | Юридические лица | 5 | 5 | 1,00 |
| АО "Транснефть-Север" | Юридические лица | 5 | 5 | 1,00 |
| Общество с ограниченной ответственностью "ЮКОЛА-нефть" | Юридические лица | 5 | 5 | 1,00 |
| АО "Газпромнефть-МНПЗ" | Юридические лица | 4 | 5 | 1,25 |
| Акционерное общество "ВОСТОЧНО-СИБИРСКАЯ НЕФТЕГАЗОВАЯ КОМПАНИЯ" | Юридические лица | 4 | 4 | 1,00 |
| АО "Востсибнефтегаз" | Юридические лица | 4 | 4 | 1,00 |
| АО "Транснефть - Урал" | Юридические лица | 4 | 4 | 1,00 |
| ООО «КИНЕФ», ИНН 4708007089 | Юридические лица | 3 | 7 | 2,33 |
| АО "Транснефть-Урал" | Юридические лица | 3 | 3 | 1,00 |
| Акционерное общество "Рязанская нефтеперерабатывающая компания" | Юридические лица | 3 | 3 | 1,00 |
| ООО "РН - ТУАПСИНСКИЙ НЕФТЕПЕРЕРАБАТЫВАЮЩИЙ ЗАВОД " | Юридические лица | 3 | 3 | 1,00 |
| АО "АНХК" ТП, цех 2 | Юридические лица | 3 | 3 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 4fdb83c9-6aea-d55e-a348-9e57ac5f35d2 | 48856-12 | 2021-07-31 | — | актуальная |
| d0cd1a50-e2fd-ec57-5940-26f75d0fc934 | 48856-12 | 2020-05-07 | 2021-07-31 | архивная |
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Дата публикации - 31.07.2021
Срок свидетельства - 21.12.2026
Номер записи - 137996
ID в реестре СИ - 360396
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Smart radar 971, Уровнемер радарный SmartRadar 990 FlexLine, 990 FlexLine, SmartRadar, SmartRadar модель 990 (FlexLine), мод. 990 FlexLine, SmartRadar 990 FlexLine, мод. 990 (FlexLine), Нет модификации, 990 (FlexLine), SmartRadar; мод. 973 LT, мод. SmartRadar 990 FlexLine, нет данных, 990 (FlexLine), 990, 971LTi, SmartRadar 973, 876Entis Pro/880CIU Plus/880CIU Prime, модель 990 (FlexLine), модель 990
Изготовитель - Фирма "Enraf B.V."
Страна - НИДЕРЛАНДЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выбрать период исследования (например, с 2010 по 2023 годы) и группы СИ (например, [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ] [GNSS-ПРИЕМНИКИ СПУТНИКОВЫЕ ГЕОДЕЗИЧЕСКИЕ]) и получить по заданным входным условиям информацию о типах СИ, входящих в выбранные группы, количестве поверок (всех, первичных, периодических и извещений) и количестве средств измерений каждого из типов СИ.
Пояснения
Поверок - всего поверок за выбранный период
Первичных поверок - в качестве маркера первичной поверки берется статус, передаваемый из АРШИН (это не аналитика, а статус из АРШИНа)
Периодических поверок - в качестве маркера периодической поверки берется статус, передаваемый из АРШИН
Без статуса - вычисляется по формуле: Поверок-(Первичных поверок+Периодических поверок)
Кол-во извещений - в качестве маркера извещения поверки берется статус, передаваемый из АРШИН
Кол-во СИ - количество уникальных СИ (год + заводской номер + СИ), поверенных за выбранный период
Кол-во действующих СИ - количество уникальных СИ (год + заводской номер + СИ), действующими на сегодняшнюю дату поверками. Сюда попадают СИ, где поле с датой окончания поверки пустое (т.е. для СИ есть только первичная поверка при выпуске с производства и это не извещение о непригодности) или дата окончания поверки еще не истекла.
Кол-во поверок - 440
Выдано извещений - 3
Кол-во периодических поверок - 285
Кол-во средств измерений - 264
Кол-во владельцев - 21
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 1805 дн.
№1936 от 2016.12.21 О продлении срока действия свидетельств об утверждении типа средств измерений
№255 от 2013.03.19 О внесении изменений в описание типа на уровнемеры радарные SmartRadar
№210 от 2013.03.06 О внесении изменений в описание типа на уровнемеры радарные SmarrRadar
№1490 от 2017.07.06 О продлении срока действия свидетельств об утверждении типа средств измерений
№1400 от 2021.07.21 О внесении изменений в сведения в части продления сроков действия средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
48856-12 Уровнемеры радарные (SmartRadar) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
52031-12 Уровнемеры радиоволновые (РДУ3) Акционерное общество «Альбатрос» (АО «Альбатрос») (РОССИЯ г. Москва) |
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
13627-93 01.11.2009 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13628-93 |
Уровнемеры радарные, 872 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
Периодической поверке не подлежат | |
|
13629-04 01.05.2009 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-05 01.01.2011 |
Преобразователи температуры, 862/762 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13629-93 01.12.2003 |
Преобразователи температуры, 862 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-00 01.10.2005 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-04 01.04.2009 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-05 01.01.2011 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
2 года | |
|
13630-93 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
13630-95 01.08.2000 |
Системы управления, ENTIS+857 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
13630-99 01.07.2004 |
Системы учета и контроля резервуарных запасов, 876Entis Pro/880CIU Plus/880CIU Prime Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
4 года | |
|
14758-95 01.10.2005 |
Уровнемеры радарные, 873 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
16332-97 01.07.2002 |
Системы измерений параметров запасов топлива на заправочных станциях, STIC Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
1 год | |
|
20297-00 01.10.2005 |
Уровнемеры радарные, 973 SmartRadarLT Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-04 01.04.2009 |
Уровнемеры радарные, 973/971 SmartRadarLT(i) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
20297-05 01.01.2011 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
5 лет | |
|
36776-08 |
Система учета и контроля резервуарных запасов сжиженных газов, Entis LNG Pro Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
45193-10 01.08.2015 |
Уровнемеры поплавковые, 854 Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
48391-11 06.12.2016 |
Преобразователи температуры с датчиками температуры, VITO мод. 762, 862 (преобразователи); 764, 765, 766, 767, 768, 864, MRT (датчики) Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
1 год |
|
48856-12 21.12.2026 |
Уровнемеры радарные, SmartRadar Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
5 лет |
|
48875-12 19.01.2017 |
Системы учета и контроля резервуарных запасов, Entis Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ |
2 года |
|
78589-20 |
Система коммерческого учета и контроля резервуарных запасов парка сырой нефти Entis- т.910-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78588-20 |
Система коммерческого учета и контроля резервуарных запасов парков товарных нефтепродуктов Entis- т.910-02-04, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78587-20 |
Система коммерческого учета и контроля резервуарных запасов парка товарных нефтепродуктов Entis- т.910-01, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
|
78586-20 |
Система коммерческого учета и контроля резервуарных запасов парка комбинированной установки Entis- т.430-11, Фирма "Enraf B.V." (НИДЕРЛАНДЫ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке счетчиков электрической энергии. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "НМОП" (RA.RU.311359) | 21 | 21 | 0 | 0 | 21 | 21 | 0 | |||
| ФБУ "Брянский ЦСМ" (RA.RU.311364) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (RA.RU.311285) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИР" (RA.RU.311285) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 15 | 0 | 15 | 0 | 15 | 0 | 15 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 1 | 0 | 4 | 0 | 1 | ||
| ВСЕРОССИЙСКИЙ НИИ РАСХОДОМЕТРИИ (74) | РСТ | 3 | 0 | 0 | 0 | 3 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 25 | 0 | 25 | 0 | 24 | 0 | 24 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "ЭНЕРГОМЕТРИКА" (РОСС RU.0001.310101) | 8 | 0 | 8 | 0 | 8 | 0 | 8 | |||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 13 | 0 | 12 | 0 | 12 | 0 | 12 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 90 | 6 | 7 | 83 | 3 | 90 | 7 | 83 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 94 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | |
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО "КНПЗ" (RA.RU.310599) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 18 | 4 | 14 | 0 | 18 | 4 | 14 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 51 | 0 | 51 | 0 | 51 | 0 | 51 | |||
| ООО"КИНЕФ" (RA.RU.311857) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 8 | 3 | 0 | 8 | 0 | 8 | 0 | 8 | |
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 10 | 0 | 10 | 0 | 10 | 0 | 10 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "АВТОМАТИЗАЦИЯ И СВЯЗЬ" (1758) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
3371 | 5977 |
|
ФБУ НИЦ ПМ-Ростест Москва |
10600 | 5977 |
|
ФБУ Иркутский ЦСМ Иркутская область |
6683 | 5977 |
|
ФБУ Красноярский ЦСМ Красноярский край |
3321 | 5977 |
|
ФБУ Пермский ЦСМ Пермский край |
2062 | 5977 |
Электронный блок уровнемера имеет микропрограмму, встроенную в EPROM, и не доступную для изменения вне заводских условий. Микропрограмма осуществляет функции обработки сигналов, поступающих с антенны, с преобразованием их в значение измеряемой величины, функции формирования выходных сигналов, и их передачи. Настройки уровнемера, применяемые на объекте эксплуатации, хранятся в микросхеме NOVRAM электронного блока
Защита микропрограммы, реализована использованием паролей двухуровневого доступа к данным, а также аппаратной блокировкой переключателями, находящимися на печатной плате.
Обозначение версии микропрограммы формируется по алгоритму, использующему данные о модели уровнемера, серийном номере, присвоенном при изготовлении, оснащению интерфейсами связи, типом антенны.
Обозначение версии микропрограммы вносится в паспорт уровнемера.
Фактическую версию установленной микропрограммы можно проверить с помощью параметра SV при подключении сервисных аппаратных и программных средств, изготавливаемых «Enraf B.V.».

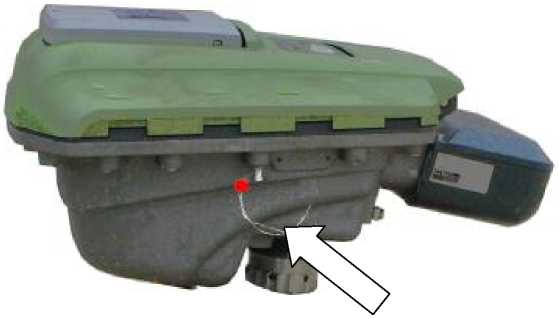

Микропрограмма защищена от недопустимых изменений с использованием комбинации программных средств (двухуровневое ограничение прав доступа с помощью пароля) и аппаратных средств (электрическая блокировка с помощью перемычек, находящихся внутри оплобмируемого корпуса электронного блока), уровень защиты «С» согласно МИ 3286-2010.
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом и на маркировочную табличку электронного блока заводским способом или с помощью наклейки.
приведены в инструкции по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к уровнемерам радарным SmartRadar
1. ГОСТ 28725-90 Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
2. ГОСТ 8.321-78 Уровнемеры промышленного применения и поплавковые. Методы и средства поверки.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений (при их наличии)
осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;
осуществление торговли и товарообменных операций;
выполнение государственных учетных операций; осуществление мероприятий государственного контроля (надзора).
осуществляется по документу МП 48856-12 «ГСИ. Уровнемеры радарные SmartRadar. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в октябре 2011 г.
Основные средства поверки:
Установка уровнемерная УУЭ-Н-12М, пределы допускаемой абсолютной погрешности измерений уровня по показаниям рулетки ±0,34 мм.
Мультиметры-калибраторы токовой петли Fluke 787, пределы допускаемой абсолютной погрешности измерений силы постоянного тока ±(0,00051изм+2 ед.мл.р.) А.
Рулетки измерительные металлические Р10У2Г, Р30У2Г, Р50У2К, Р100У2К 2-го класса точности по ГОСТ 7502-98 (допускаемое отклонение действительной длины интервалов шкалы миллиметрового ±0,15 мм, сантиметрового ±0,20 мм, дециметрового ±0,30 мм, отрезка шкалы 1 м и более ±[0,30+0,15(L-1)] мм, где L - число полных и неполных метров в отрезке).
Уровнемеры состоят из электронного блока, резервуарного сепаратора и антенны. Электронный блок монтируется снаружи резервуара или емкости с измеряемым продуктом.
По моделям электронного блока, имеющих различные исполнения по материалам оболочки корпуса, типоразмерам элементов монтажной части, оснащению интерфейсами связи, напряжению питания определяются модификации уровнемеров (рисунок 1).
SmartRadar 990 FlexLine
(без антенны)
Рисунок 1 — Общий вид
SmartRadar 973 LT / 971 LTi / 970 ATi
(без антенны)
Уровнемеры SmartRadar модели 970 ATi, 971 LTi, 973 LT не имеют дисплея и органов управления.
Уровнемеры SmartRadar модель 990 (FlexLine), оснащаются дисплеем и органами управления.
В зависимости от заказа на поставку уровнемеры оснащаются различными интерфейсами связи: цифровыми входами по протоколу HART, в том числе для подключения электронных блоков преобразователей температуры VITO моделей 762, 862, или термопреобразователей Pt100 или датчиков давления; аналоговым токовыми выходом 4-20 мА, цифровыми выходами по протоколам HART, IP-BPM, GPU, Modbus, Fieldbus.
Изнутри резервуара или емкости к монтажной части электронного блока присоединяется резервуарный сепаратор и антенна.
Уровнемеры оснащаются антенной различного конструктивного исполнения: рупорной, прямоугольной, стержневой, планарной. Конструктивное исполнение антенны определяется заказом на поставку.
Антенна уровнемера генерирует микроволновое излучение с частотной модуляцией, направленное вниз к поверхности продукта. Сигнал отражается от поверхности продукта и улавливается антенной. Отраженное излучение приходит сдвинутым по фазе по отношению к переданному на величину, зависящую от расстояния от антенны до поверхности продукта.
В электронном блоке, содержащем нормирующие и аналого-цифровые преобразователи, устройства цифровой обработки сигналов и формирования выходных сигналов, путем сравнения измерительной информации о разности фаз переданного и отраженного сигнала рассчитывается расстояние до уровня продукта. На выходах электронного блока формируется сигнал об уровне продукта, определяемом как разность высоты установки уровнемера над днищем резервуара и измеренного расстояния.
В модели SmartRadar 990 (FlexLine) результаты измерений отображаются на дисплее. Уровнемеры SmartRadar модели 970 ATi, 971 LTi, 973 LT могут быть дополнительно оснащены удаленными индикаторами (определяется заказом на поставку): резервуарным индикатором 977 TSI, полевым индикатором 877 FDI, панельным индикатором 878 CPI.
Место опломбирования: Специальная проушина на корпусе
Место опломбирования: втулка на винте крепления крышки корпуса
SmartRadar 973 LT / 971 LTi / 970 ATi
SmartRadar 990 FlexLine
Рисунок 2 — Схема опломбирования
1. Уровнемер (тип электронного блока и тип антенны определяются заказом на поставку) 1 шт.
2. Паспорт (с указанием идентификационных данных программного обеспечения) 1 шт.
3. Резервуарный сепаратор 1 шт.
4. Инструкция по эксплуатации 1 шт.
5. Руководство по монтажу антенны 1 шт.
6. Методика поверки 1 шт.
|
Верхний предел измерений, мм 990 FlexLine |
75000 |
|
973 LT |
40000 |
|
971 LTi |
40000 |
|
970 ATi |
40000 |
|
Пределы допускаемой абсолютной погрешности, мм 990 (FlexLine) |
± 1 |
|
973 LT |
± 3 |
|
971 LTi |
± 1 |
|
970 ATi |
± 1 |
|
Разрешающая способность, мм |
0,1 |
|
Температура окружающей среды, оС - при эксплуатации |
от - 40 до + 60 |
|
- при транспортировании |
от - 50 до + 85 |
|
Максимальное значение относительной влажности воздуха, % |
93 |
|
Пределы допускаемой приведенной погрешности токового выхода 4-20 мА, % |
± 0,1 |
|
Напряжение питания, В - постоянного тока (автоматическое определение) 990 (FlexLine) |
24-65 (+10% / -15%) |
|
973 LT, 971 LTi, 970 ATi - переменного тока (автоматическое определение) |
24-64 (+10% / -20%) |
|
990 FlexLine |
65-240 (+10% / -15%) |
|
973 LT, 971 LTi, 970 ATi |
110-240 (+10% / -20%) |
|
Потребляемая мощность 990 (FlexLine), Вт |
23 |
|
973 LT, 971 LTi, 970 ATi, В-А |
25 |
|
Масса электронного блока, кг |
10 |
|
Габаритные размеры электронного блока (высота, ширина, глубина), мм 990 (FlexLine) |
233; 379; 319 |
|
973 LT, 971 LTi, 970 ATi |
264;260; 290 |
