При погружении электрода в контролируемый раствор между поверхностью индикаторного шарика, изготовленного из специального электродного стекла, и измеряемым раствором происходит обмен ионами, в результате которого возникает разность потенциалов, пропорциональная величине рН раствора. Разность потенциалов между измерительным электродом и электродом сравнения (потенциал последнего не изменяется от значения рН) подается на вход измерительного преобразователя.

Электроды стеклянные промышленные ЭСП-12-14

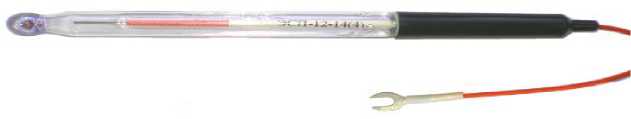

Электрод представляет собой стеклянный корпус из калиброванного стекла с впаянным внутрь хлорсеребряным контактным полуэлементом. Внутри полуэлемента находится этикетка, на которой нанесено условное обозначение электрода и шифр координат изопотенциаль-ной точки в скобках после обозначения электрода. К нижней части корпуса приварен индикаторный шарик из специального электродного стекла. В корпус залит раствор, от состава которого зависят координаты изопотенциальной точки рНи и Еи. На верхнюю часть корпуса надет колпачок, внутренняя часть которого заполнена компаундом. Электрод соединяется с прибором выводным проводником. Электроды выпускаются с различными значениями координат изопотенциальных точек: рНи равно 4 или 7.

Температура анализируемой среды от 5 до 80 °С.

Давление анализируемой среды от минус 0,09 до 0,6 МПа.

Предельные значения линейного диапазона водородной (градуировочной) характеристики: от минус 0,5 до 12 рН при температуре 25 °С;

от 0 до 9 рН при температуре 80 °С.

Примечание - Верхние пределы линейного диапазона водородной (градуировочной) характеристики при температуре 25 °С указаны для растворов с концентрацией ионов натрия 0,1 моль/дм³.

Отклонение водородной (градуировочной) характеристики от линейности при предельных значениях рН, указанных в 1.2.3, не превышает ± 0,2 рН.

Электрическое сопротивление электродов при температуре 20 ^оС - от 10 до 90 МОм.

Номинальные значения координат изопотенциальных точек электродов и их шифры указаны в таблице 1.

Лист № 2 всего листов 3 Таблица 1

Отклонение значения координаты изопотенциальной точки рНИ от номинальной величины не превышает: ±0,3 рН при выпуске из производства;

±0,4 рН во время хранения у изготовителя;

±0,5 рН во время хранения у потребителя; ±0,6 рН при последующих проверках.

Отклонение значения координаты изопотенциальной точки ЕИ от номинальной величины не превышает: ±25 мВ при выпуске из производства;

±50 мВ после 1000 ч работы.

Примечание - На электродах в скобках после обозначения электрода указан шифр координат изопотенциальной точки.

Крутизна водородной (градуировочной) характеристики электродов в линейной части кривой St, мВ/рН, составляет по абсолютной величине не менее:

при выпуске из производства и во время всего срока хранения

• - минус 58,27 мВ/рН при температуре 25 °С;

• - минус 69,02 мВ/рН при температуре 80 °С;

после 1000 ч работы

• - минус 57,38 мВ/рН при температуре 25 °С;

• - минус 67,97 мВ/рН при температуре 80 °С.

Потенциалы электродов (номинальное значение) в буферном растворе тетраоксалата калия 0,05 моль/кг при температуре 25 °С относительно насыщенного хлорсеребряного электрода (202 мВ) указаны в таблице 2.

Таблица 2

Отклонение потенциала от расчетного значения не превышает: ±12 мВ при выпуске из производства;

± 15 мВ во время хранения у изготовителя;

± 20 мВ во время хранения у потребителя;

± 30 мВ после 1000 ч работы.

Габаритные размеры электродов, мм, не более:
