Конструктивно весы состоят из грузоприемного устройства и индикатора с сенсорной клавиатурой на стойке. ГПУ, в свою очередь, состоит из грузопередающего устройства и весоизмерительного устройства с весоизмерительным датчиком (далее датчик).

Общий вид весов представлен на рисунке 1.

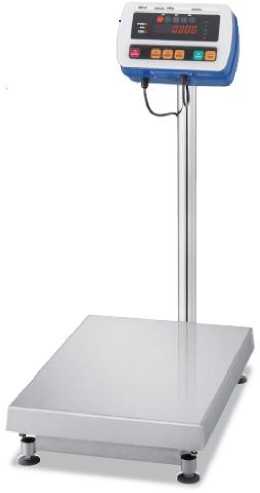

Весы серии SW

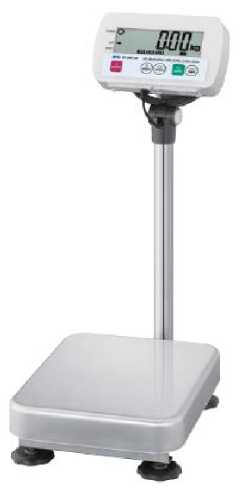

Весы серии SE и SC

Рисунок 1 - Общий вид весов

Весы снабжены следующими устройствами (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):

• - устройство автоматической и полуавтоматической установки нуля (Т.2.7.2.3 и

Т.2.7.2.2);

• - устройство выборки массы тары (устройство взвешивания тары) (Т.2.7.4.2);

• - устройство предварительного задания массы тары (Т.2.7.5);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство первоначальной установки нуля (Т.2.7.2.4);

• - устройство установки по уровню (Т.2.7.1).

Весы снабжены следующими функциями:

• - взвешивание в различных единицах измерения массы;

• - подсчет количества деталей;

• - взвешивания грузов с нарастающим итогом.

Принцип действия весов основан на преобразовании деформации упругого элемента датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе груза. Аналоговый электрический сигнал датчика преобразуется в цифровой код встроенным устройством обработки аналоговых данных (АЦП). Результаты взвешивания отображаются на дисплее индикатора весов.

Весы могут быть оснащены интерфейсом RS 232 для связи с внешними электронными устройствами (например, компьютер, принтер и т.п.) или RS 422/RS 485 для объединения нескольких весов в сеть и управления ими через компьютер.

Питание весов осуществляется через адаптер сетевого питания или источник переменного тока. Калибровка весов осуществляется с помощью внешней гири.

Весы выпускаются в следующих модификациях: SW-6KS, SW-15KS, SW-15KM, SW-30KM, SW-60KM, SW-150KM, SW-60KL, SW-150KL, SC-30KAM, SC-60KAM, SC-150KAM, SC-60KAL, SC-150KAL, SE-30KAM, SE-60KAM, SE-150KAM, SE-60KAL, SE-150KAL отличающихся максимальной (Max) и минимальной (Min) нагрузками, действительной ценой деления (d) и поверочным интервалом (e), а также массой и габаритными размерами.

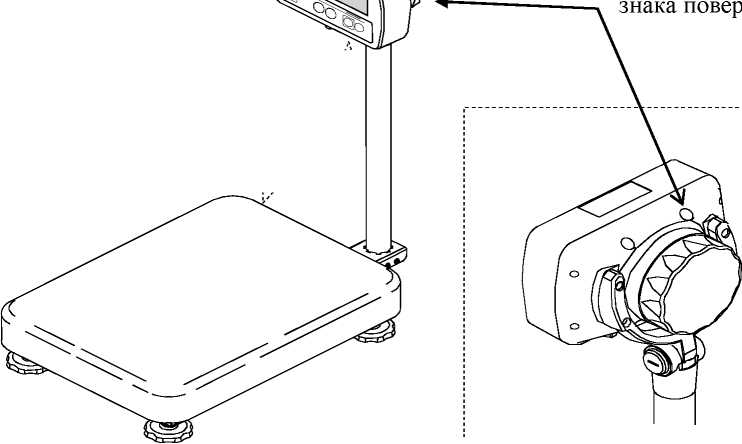

Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

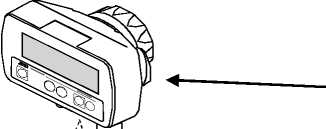

Место нанесения

ки

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки

• 1. Весы....................................................................................................1 шт.

• 2. Адаптер сетевого питания.........................................................................1 шт.

• 3. Эксплуатационная документация ..........................................................................1 комплект
