Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя дальномера) и входящего (в приёмное устройство дальномера), после его диффузного отражения от объекта измерения.

Дальномер представляет собой электронно-оптический прибор. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших растояний, для повышения светоотражательной способности, рекомендуется пользоваться специальной мишенью (пластина светоотражающая), входящей в комплект дальномера.

Расстояние измеряется от исходной (нулевой) точки, в качестве которой, в зависимости от режима измерений, может быть выбран:

• •  задний торец корпуса дальномера;

• •  передний торец корпуса дальномера;

• •  центр резьбовой втулки (используется для крепления дальномера на штативе);

• •  край откидного ограничителя (используется для измерений из труднодоступных мест, например - из углов помещений).

Управление дальномером осуществляется с помощью панели управления, объединяющей жидкокристаллический дисплей (далее - ЖК-дисплей) и 16-и кнопочную клавиатуру. Встроенный цветной цифровой визир с 4-х кратным увеличением облегчает поиск и выбор измеряемых точек. Для работы в местах с недостаточной освещённостью предусмотрена под-стветка дисплея. Для удобства управления имеется звуковой сигнал, подтверждающий выполнение задаваемых команд. Дальномер имеет встроенные вычислительные функции (сло-жение/вычитание).

Степень защиты оболочки дальномера по ГОСТ 14254-96 - IP 54.

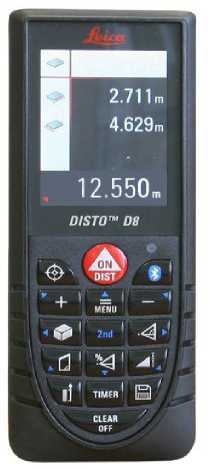

Рисунок 1 - Внешний вид дальномера

В комплект поставки входят :

- дальномер, зав. № 592650152......................................................................................1 шт .;

- диск с программным обеспечением "Software Leica Disto tm Version 2.0"...............1 шт ;

- мишень ( пластина светоотражающая)........................................................................1 шт .;

- чехол ...............................................................................................................................1 шт .,

- элементы питания..........................................................................................................2 шт .;

- руководство по эксплуатации......................................................................................1 экз.;

- методика поверки...........................................................................................................1 экз.

приведены в таблице 1.

Таблица 1

Условия эксплуатации:

о

- температура окружающего воздуха, С

- диапазон относительной влажности окружающего воздуха, %

- диапазон атмосферного давления, кПа
