Номер по Госреестру СИ: 49297-12
49297-12 Измерители сопротивления заземления
(KEW 4106)
Назначение средства измерений:
Измерители сопротивления заземления KEW 4106 (далее - измерители) предназначены для измерения сопротивления заземления и удельного сопротивления грунта.

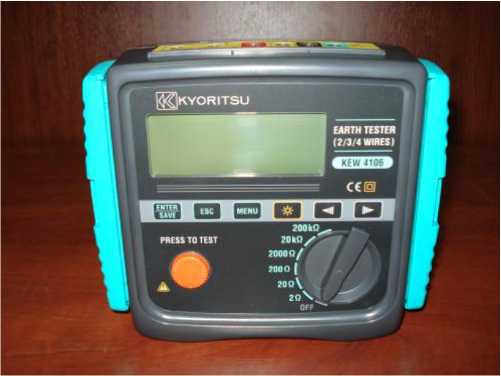

Внешний вид.
Измерители сопротивления заземления
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 19.03.2017
Номер записи - 138527
ID в реестре СИ - 360927
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных , мод.KEW 4106, КЕW 4106, КEW4106, Измеритель сопротивления заземления KEW 4106, Измерители сопротивления заземления KEW 4106, KEW4106, KEW4102A, KEW-4105А, KEW 4106,, KEW 4106, KEW 4105, KEW 4102A, KEW 4102 A, -,
Производитель
Изготовитель - Фирма "Kyoritsu Electrical Instruments Works, Ltd."
Страна - ЯПОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке измерительных систем (ИС) и элементов ИС. По каждому эталону приведена подробная статистика поверок средств измерений (СИ) по годам. В качестве эталона могут выступать:
- Государственные первичные эталоны (ГЭТ);
- Эталоны единиц величин, закрепленные за метрологическими службами;
- Средства измерений, официально используемые в качестве эталонов.
Основная цель отчета — обеспечить прозрачность применения эталонов в поверочной деятельности и дать представление о загрузке и активности организаций, владеющих эталонами.
Визуальное представление данных реализовано в виде:
- Интерактивных таблиц для каждого календарного года (с 2020 по 2027);
- Графиков и диаграмм, построенных с помощью библиотеки Highcharts;
- Возможности сортировки, фильтрации и поиска по таблицам (DataTables);
- Экспорта данных в различных форматах;
- Отображения географической информации с использованием Яндекс.Карт (при необходимости);
- Адаптивной верстки для корректного отображения на разных устройствах.
Отчет входит в специализированный аналитический раздел информационной системы и позволяет:
- Оценивать динамику использования эталонов по годам;
- Сравнивать организации по активности применения эталонной базы;
- Формировать представление о роли конкретных эталонов в обеспечении единства измерений;
- Использовать полученные данные для анализа устойчивости метрологической инфраструктуры.
Инструменты визуализации включают поддержку светлой и тёмной темы, загрузку дополнительных скриптов аналитики, а также удобную навигацию по смежным отчетам через боковое меню. Отчет адаптирован для использования как техническими специалистами, так и руководителями организаций.
Статистика
Кол-во поверок - 348
Выдано извещений - 3
Кол-во периодических поверок - 125
Кол-во средств измерений - 78
Кол-во владельцев - 32
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 675 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Измерители сопротивления заземления (KEW 4106)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Kyoritsu Electrical Instruments Works, Ltd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
27713-04 01.11.2009 |
Мультиметры цифровые, 1008, 1009, 1017, 1020 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
27714-04 01.11.2009 |
Мультиметры аналоговые, 1106, 1108, 1109, 1110 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
27776-04 01.11.2009 |
Измерители сопротивления изоляции аналоговые, 3132A, 3131А, 3144, 3145, 3146, 3161, 3321,3322, 3323, 3165, 3166, 3111V, 3313, 3314, 3121, 3122, 3123, 3124 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
27777-04 01.11.2009 |
Измерители сопротивления изоляции цифровые, 3001B, 3005A, 3007A Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
28000-04 01.11.2009 |
Измерители сопротивления заземления аналоговые, 4102А, 6017, 6018 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
28000-10 28.04.2020 |
Измерители сопротивления заземления аналоговые, 4102А, 6017, 6018 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
28001-04 01.11.2009 |
Измерители цифровые, 4105А, 4120А, 4116А, 4118А, 5404, 5406А, 5402D Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
28003-04 01.11.2009 |
Клещи токоизмерительные цифровые, 2037, 2017, 2027, 2003А, 2009А, 2010, 2004, 2033, 2002РА, 2006, 2007А, 2031, 2431, 2432, 2433, 2433R, 2434, 2412, 2414, 2415, 2413F, 2417 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
28003-10 28.04.2020 |
Клещи токоизмерительные цифровые, 2037, 2017, 2027, 2003А, 2009А, 2010, 2004, 2033, 2002РА, 2006, 2007А, 2031, 2431, 2432, 2433, 2433R, 2434, 2412, 2413F, 2417 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
28190-04 01.12.2009 |
Приборы цифровые многофункциональные, 6010А, 6011А, 6015, 6020, 6030 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
28190-10 28.04.2020 |
Измерители многофункциональные, 6010А, 6011А, KEW 6016, 6020, 6030 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
28191-04 01.12.2009 |
Мультиметры цифровые многофункциональные, 6200, 6202, 6300, 6050 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
36281-07 01.12.2012 |
Приборы для измерений параметров электрической безопасности электроустановок, KEW 6010B Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
36467-07 01.01.2013 |
Измерители сопротивления изоляции аналоговые, KEW 3315, KEW 3316, KEW 3321A, KEW 3322A, KEW 3323A Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
1 год | |
|
37271-08 01.04.2013 |
Клещи токоизмерительные цифровые, KEW 2040, KEW 2055, KEW 2046R, KEW 2056R, KEW KT200, KEW KT203, KEW 4200 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
43563-10 16.04.2020 |
Клещи токоизмерительные, CL, мод. CL220, CL320, CL340, CL345, CL360 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
43572-10 16.04.2020 |
Клещи токоизмерительные, CL, мод. CL155, CL235 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
43578-10 01.04.2015 |
Мультиметры цифровые, TY500 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
44703-10 01.08.2015 |
Приборы для измерений и анализа показателей качества электрической энергии, KEW LOGGER 5020 и KEW 6310 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
1 год |
|
49297-12 19.03.2017 |
Измерители сопротивления заземления, KEW 4106 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
2 года |
|
49298-12 19.03.2017 |
Измерители сопротивления изоляции цифровые высоковольтные, KEW 3128 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
2 года |
|
49299-12 19.03.2017 |
Измерители сопротивления петли "фаза-нуль", KEW 4140 Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
2 года |
|
49304-12 19.03.2017 |
Мультиметры цифровые, KEW 10хх и KEW MATE 20хх Фирма "Kyoritsu Electrical Instruments Works, Ltd." (ЯПОНИЯ ) |
ОТ |
2 года |
Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).
Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.
Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.
Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.
Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.
На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).
Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.
Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Измерители сопротивления заземления (KEW 4106)
Стоимость поверки Измерители сопротивления заземления (KEW 4106)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Воронежский ЦСМ Воронежская область |
1040 | 3681 |
|
ФБУ НИЦ ПМ-Ростест Москва |
3110 | 3681 |
|
ФБУ Кировский ЦСМ Кировская область |
3761 | 3681 |
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
3120 | 3681 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
3120 | 3681 |
Программное обеспечение

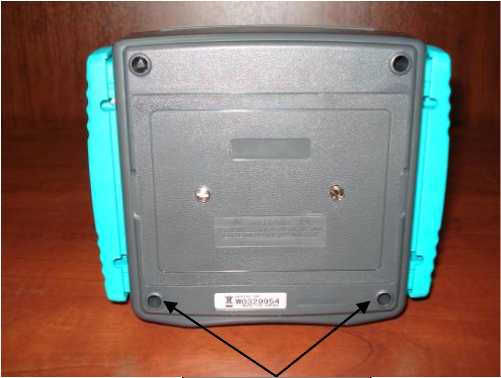

Место пломбирования

Измерители имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО (микропрограмма) реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Внешнее ПО (KEW Report) применяется для отображения результатов измерений на персональном компьютере под управлением Windows. Оно состоит из программы, позволяющей считывать из памяти прибора результаты измерений. Результаты измерений могут быть представлены в табличном виде, а также конвертированы в формат CSV.
Характеристики ПО приведены в таблице 1.
|
Таблица 1 - Характеристики п |
рограммного обеспечения (ПО) | |||
|
Наименование ПО |
Идентификацион ное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Встроенное |
Микропрограмма |
- |
- |
- |
|
Внешнее |
KEW Report |
2.12 |
0e49f0d0aea47ffb616de197f40c1718 |
md5 |
|
Внешнее |
USB Device Driver |
- |
3072bf8f320806076ded2b8a1dc32b38 |
md5 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений - «С» в соответствии с МИ 3286-2010.
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится методом наклейки на лицевую панель прибора и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийСведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к измерителям сопротивления заземления KEW 4106
-
1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
-
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
-
3. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная
схема для средств измерений электрического сопротивления.
-
4. Приказ № 1034 от 09.09.2011 г. Министерства здравоохранения и социального развития.
-
5. Техническая документация фирмы «Kyoritsu Electrical Instruments Works, Ltd.», Япония.
Поверка
Поверкаосуществляется по документу МП 49297-12 «Измерители сопротивления заземления KEW 4106. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» в феврале 2012 года.
Средства поверки: магазин электрического сопротивления Р4830/2 (± 0,05/2,5*10-6), магазин электрического сопротивления Р4830/3 (± 0,05/2,5*10-7).
Изготовитель
Фирма «Kyoritsu Electrical Instruments Works, Ltd.», Япония.Адрес: 2-5-20, Nakane Meguro-ku, Tokyo, 152-0031 Japan.
Тел.: 81-3-3723-0133 Факс: 81-3-3723-0163.
Web-сайт: http://www.kew-ltd.co.jp
Заявитель
ООО «Электронная Поставка», г. Москва.
Адрес: 127276, г. Москва, ул. Ботаническая, д.14, оф. 21.
Тел.: 8 (499) 343-60-39.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Измерители представляют собой переносные цифровые измерительные приборы (ЦИП). Принцип действия измерителей основан на измерении потенциала, созданного известным переменным током, протекающим между электродами. Значение сопротивления заземления вычисляется по закону Ома.
Для измерения сопротивления заземления в приборах могут использоваться 2-х проводная (упрощенная), 3-х проводная и 4-х проводная схемы измерений. Для измерения удельного сопротивления грунта в приборах используется метод Венера (4-х проводная схема измерений с четырьмя электродами). Значение удельного сопротивления грунта р вычисляется по формуле: р = 2ла1<Е;
где а - расстояние между электродами, м;
RE - измеренное значение сопротивления заземления, Ом.
Частота испытательного тока может выбираться вручную или автоматически. Приборы позволяют измерять напряжение помех. В целях уменьшения влияния помех приборы имеют функцию фильтрации входного сигнала на основе быстрого преобразования Фурье (БПФ).
Результаты измерений могут быть сохранены как во внутренней памяти приборов, так и переданы на внешний ПК с помощью USB-адаптера. Для привязки результатов измерений ко времени их выполнения приборы оснащены системными часами.
Основные узлы измерителей: генератор тока, коммутатор, селективный вольтметр, АЦП, микропроцессор, цифровой монохромный жидкокристаллический индикатор с подсветкой (ЖКИ) размером 192 на 64 точки.
Конструктивно измерители выполнены в корпусах из пластика. Лицевая панель закрывается съемной крышкой.
На лицевой панели измерителей расположены ЖКИ, переключатель пределов измерений и кнопки управления.
На верхней торцевой части корпуса размещены разъемы для подключения измерительных электродов.
На тыльной стороне корпуса находится батарейный отсек.
Питание измерителей осуществляется от восьми последовательно соединенных элементов питания типоразмера АА (LR6). Для сохранения заряда батарей приборы оснащены функций автовыключения при бездействии.
Таблица 3 - Комплект поставки
|
Обозначение изделия |
Наименование изделия, документа |
Количество, шт. |
|
7229 |
Измерительный щуп для точных измерений |
1 |
|
7238 |
Измерительный щуп для упрощенных измерений |
1 |
|
8032 |
Штыри заземления |
4 |
|
8200-04 |
Катушки с проводами |
4 |
|
8212-USB |
USB-адаптер с ПО «KEW Report» |
1 |
|
9121 |
Наплечный ремень для переноски |
1 |
|
9125 |
Футляр (сумка) |
1 |
|
Руководство по эксплуатации |
1 | |
|
Методика поверки |
1 |
Таблица 2 - Метрологические характеристики
|
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Сопротивление заземления ЯЕ (Rg при измерении Р) |
От 0,03 до 2,099 Ом |
0,001 Ом |
± (0,02Rизм. + 0,03 Ом) |
|
От 0,03 до 20,99 Ом |
0,01 Ом |
± (0,02Rизм. + 5 е.м.р.) | |
|
От 0,3 до 209,9 Ом |
0,1 Ом | ||
|
От 3 до 2099 Ом |
1 Ом | ||
|
От 0,03 до 20,99 кОм |
10 Ом | ||
|
От 0,3 до 209,9 кОм |
100 Ом | ||
|
Напряжение помех |
От 0 до 50 В |
0,1 В |
± (0,02Иизм. + 2 е.м.р.)* |
|
± (0,03Иизм. + 2 е.м.р.)** |
|
Измеряемая физическая величина |
Диапазон измерений |
Разрешение |
Пределы допускаемой абсолютной погрешности |
|
Удельное сопротивление грунта р |
От 0,2 до 395,6 Ом^м |
От 0,1 Ом^м до 1 Ом^м Автоматическая подстройка диапазона |
Определяется погрешностью измерения сопротивления заземления |
|
От 0,2 до 3956 Ом^м | |||
|
От 0,02 до 39,56 кОм^м | |||
|
От 0,2 до 395,6 кОм^м | |||
|
От 2,0 до 1999 кОм^м |
Примечание: Ru3M. - измеренное значение сопротивления; иизм. - измеренное значение напряжения;
е.м.р. - единица младшего разряда;
* - при частотах 50/60 Гц; ** - при частотах от 40 до 500 Гц.
Температурный коэффициент для определения дополнительной погрешности от влияния темпе-
|
ратуры окружающего воздуха составляет 0,1 %/°С. Номинальное напряжение питания Частота измерительного тока Габаритные размеры (длинахширинахвысота), не более Масса, не более Нормальные условия применения: |
12 В 94; 105; 111; 128 Гц 167х185х89 мм 0,9 кг |
|
(23 ± 5) °С до 85 % |
|
от - 10 до + 50 °С до 75 % |
