Номер по Госреестру СИ: 49523-12
49523-12 Преобразователи термоэлектрические
(PS-075X)
Назначение средства измерений:
Преобразователи термоэлектрические серии PS-075X модификаций PS-0751, PS-0752, PS-0753, PS-0754, PS-0755, PS-0756, PS-0757, PS-0758, PS-0759 (далее термопреобразователи) предназначены для измерения температуры в диапазоне от минус 40 до 1000 °С во взрывобезопасных зонах.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
PS-075X
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "Газпром трансгаз Ухта" | Юридические лица | 90 | 90 | 1,00 |
| АО "НЗЛ" | Юридические лица | 56 | 64 | 1,14 |
| Акционерное общество "ВЕРХНЕЧОНСКНЕФТЕГАЗ" | Юридические лица | 13 | 35 | 2,69 |
| АО "ВЧНГ" | Юридические лица | 12 | 12 | 1,00 |
| АО НЗЛ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 1c567236-c473-8dee-8e08-64a5fd5c5d07 | 49523-12 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 07.05.2020
Срок свидетельства - 10.04.2017
Номер записи - 138792
ID в реестре СИ - 361192
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
нет данных, PS-075X, Преобразователь термоэлектрическийPS-0751 (K), Преобразователь термоэлектрический PS-0751 (K), Преобразователь термоэлектрический PS-0753 (K), Преобразователь термоэлектрическийPS-0753 (K), Преобразователь термоэлектрический (термопара) PS-0751, Преобразователь термоэлектрический мод. PS-0753 3.6.АШЦ.0007.2017, 3.6.АШЦ.0007.2017 Преобразователь термоэлектрический платинородий-платиновый ППО, зав.№158, PS-0751, PS-0753, Преобразователь термоэлектрический (термопара) PS-0753, Преобразователь термоэлектрический мод. PS-0751 3.2.ГЭЕ.0008.2018, 3.6.АШЦ.0007.2017, PS-0751 тип К, PS-0754, Преобразователь термоэлектрический PS-0751, Преобразователь термоэлектрический PS-0753, Преобразователь термоэлектрическийPS-0754 (K), Преобразователь термоэлектрический PS-0754 (K)
Изготовитель - Фирма "Thermo Engineering S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В отчете предоставлена информация по географии распределения эталонов единиц величин по территории РФ и видам измерений.
Предусмотрено выделение 11 видов измерений:
Географическая привязка эталонов осуществляется к конкретному городу, региону или федеральному округу РФ. Количественные данные об эталонах представлены как штуках, так и в процентном соотношении.
В качестве источника данных были использованы два реестра ФГИС АРШИН: реестр эталонов единиц величин - https://fgis.gost.ru/fundmetrology/registry/11 и реестр средств измерений, применяемых в качестве эталонов - https://fgis.gost.ru/fundmetrology/cm/etalons/296436.
Отчет состоит из 12 графиков и 2 таблиц, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Первый блок содержит сводную статистическую информацию об эталонах. Отдельно для аттестованных эталонов и отдельно для средств измерений, применяемых в качестве эталонов. Далее, следуют два информационных блока с привязкой к региону РФ или Федеральному округу.
В завершении отчета приведена сводная таблица, данные из которой можно использовать для самостоятельной обработки данных.
Кол-во поверок - 1598
Выдано извещений - 0
Кол-во периодических поверок - 948
Кол-во средств измерений - 510
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 730 дн.
№215 от 2012.04.09 Об утверждении типов средств измерений (Регистрационный номер в Гос реестре СИ 49491-12 по 49500-12,22077-12,49501-12 по 49523-12,24416-12,49524-12 по 49526-12, 49516-12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
35649-07 01.08.2012 |
Термопреобразователи сопротивления, Pt100 мод. 379255610, 963759452 Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
2 года | |
|
39756-08 |
Преобразователи термоэлектрические, 02ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
49523-12 10.04.2017 |
Преобразователи термоэлектрические, PS-075X Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
54935-13 23.09.2018 |
Термопреобразователи сопротивления, PS-092x Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ |
2 года |
|
70615-18 23.03.2024 |
Преобразователи термоэлектрические, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
71040-18 11.05.2024 |
Термопреобразователи сопротивления платиновые, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
|
71231-18 21.05.2024 |
Преобразователи термоэлектрические поверхностные, 111ТЕ, 112ТЕ, 113ТЕ, 114ТЕ, 215ТЕ Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
77661-20 |
Преобразователи термоэлектрические поверхностные, 112TE3000/Exia/112TE08 Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
94105-24 17.12.2029 |
Термопреобразователи сопротивления платиновые, Обозначение отсутствует Фирма "Thermo Engineering S.r.l." (ИТАЛИЯ ) |
ОТ МП |
2 года |
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ. Далее, в зависимости от выбранной области строятся три гистограммы и таблица по владельцам СИ и их поверкам.
На гистограммах владельцы СИ разбиты по группам в зависимости от количества поверок, приходящихся на их СИ. Графики дают наглядное представление о поверках и средствах измерений в зависимости от масштаба бизнеса владельца и специфики его деятельности. Для удобства отображения графики учитывают организации имеющие от 10 и более поверок.
Таблица отображает данные о наименовании владельца СИ, количестве поверок и количестве средств измерений у владельца в соответствии с выбранной областью измерений. Для ускорения генерации отчета в таблице приводятся данные о юридических лицах, имеющих 2 и более поверки.
Бесплатный
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ЗАО "НЗЛ" (RA.RU.310700) | 44 | 0 | 44 | 0 | 44 | 0 | 44 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЧУВАШСКИЙ ЦСМ" (RA.RU.311221) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 36 | 0 | 36 | 0 | 36 | 0 | 36 | ||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (RA.RU.312407) | 746 | 0 | 746 | 0 | 0 | 0 | 0 | |||
| ОАО "ПО Киришинефтеоргсинтез" (RA.RU.311857) | 34 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "Сибирская Интернет Компания" (RA.RU.311959) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "РЕГИОНАЛЬНЫЙ СТАНДАРТ" (РОСС RU.0001.310381) | 206 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 399 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 90 | 0 | 90 | 0 | 90 | 0 | 90 | |||
| АО "НЗЛ" (RA.RU.310700) | 21 | 0 | 21 | 0 | 21 | 0 | 21 | |||
| ООО ИК "СИБИНТЕК" (RA.RU.311951) | 11 | 11 | 0 | 11 | 0 | 11 | 0 | 11 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2500 | 2631 |
|
ФБУ НИЦ ПМ-Ростест Москва |
4050 | 2631 |
|
ФБУ Красноярский ЦСМ Красноярский край |
1342 | 2631 |
Знак утверждения типа наносится на эксплуатационную документацию типографским способом и на прибор в виде наклейки.
термопреобразователи используются в качестве первичного преобразователя в комплекте с вторичным прибором, методика прямых измерений изложена в эксплуатационной документации на вторичный прибор.
1. ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия»;
2. ГОСТ Р 8.585 - 2001 «ГСИ. Термопары. Номинальные статические характеристики преобразования»;
3. ГОСТ 8.558 - 2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»;
4. Техническая документация фирмы-изготовителя.
Лист № 6
Всего листов 6
При поверке используют:
- преобразователь термоэлектрический платинородий-платиновый эталонный ППО 1- го разряда с индивидуальной градуировкой в диапазоне температур от 300 до 1100°С,
- преобразователь термоэлектрический платинородий-платинородиевый эталонный ПРО 1-го разряда с индивидуальной градуировкой в диапазоне температур от 600 до 1800°С,
- преобразователь термоэлектрический медь -копелевый эталонный МКО 2- го разряда с индивидуальной градуировкой в диапазоне температур от минус 196 °С до 0 °С,
- криостат жидкостный мод.814 диапазон рабочих температур от минус 80 °С до 0 °С, нестабильность поддержания температуры ± 0,02 °С,
- многоканальный прецизионный измеритель температуры серии МИТ-8 диапазон измерения напряжения от минус 300 мВ до 300 мВ, пределы допускаемой абсолютной погрешности ±(0,0010+10-4U) мВ,
- малоинерционная трубчатая печь с терморегулятором МТП -2МР рабочий диапазон температур от 300 °С до 1200 °С, температурный градиент в средней части не более 0,8 °С/см, сосуды Дьюара.
Принцип работы термопреобразователя основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температур между его горячим спаем и свободными концами. Термопара - два проводника из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрических эффект для измерения температуры.
Чувствительный элемент термопреобразователя - термопара типа К. Положительный термоэлектрод - хромель, а отрицательный - алюмель. Свободные концы подсоединены в голове к контактным клеммам или через переходник к компенсационным проводам (в модификациях без головы).
Термопреобразователи имеют модификации жесткой и гибкой конструкции, могут быть помещены в защитную трубку или выполнены в виде кабеля, есть исполнения с головой и без головы.
Свободные концы чувствительных элементов крепятся в голове к клеммной коробке, также термопреобразователи могут быть укомплектованы защитными гильзами.
Всего термопреобразователи имеют 9 модификаций.
Термопреобразователи по исполнению могут быть одинарные или сдвоенные по количеству чувствительных элементов, одноканальные, погружаемые, имеют разборную конструкцию.
Модификации конструкций термопреобразователей приведены на листе 2.
1. Термопреобразователь
1 шт .
1 экз. на партию до 25 шт .
1 экз. на партию до 25 шт.
2. Паспорт
3. Методика поверки МП 2411-0071-2012 осуществляется по МП 2411-0071-2012 «Преобразователи термоэлектрические сери PS-075X фирмы «Thermo Engineering S.r.l.», Италия. Методика поверки», утвержденной в ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в январе 2012 г.
термопреобразователей приведены в таблице 1.

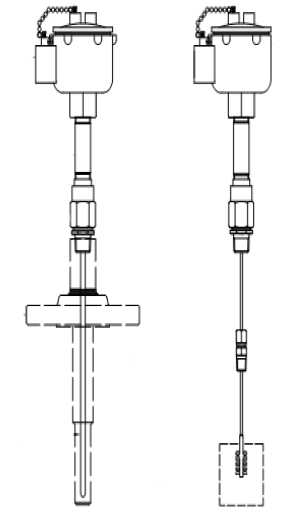

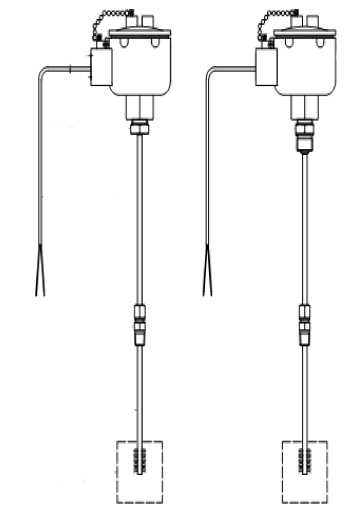

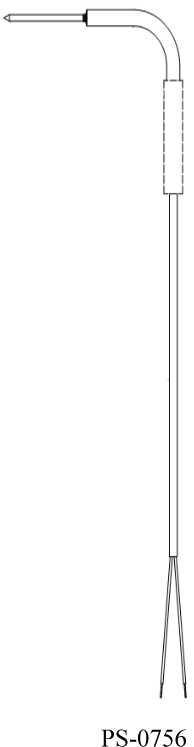

Конструкции преобразователей термоэлектрических серии PS-075X
I I I I I I
PS-0751 PS-0752
PS-0753
PS-0754
PS-0755
PS-0757
PS-0758
PS-0759
Таблица 1
|
Наименование характеристи ки |
Модификации PS - 075X | ||||
|
PS-0751 |
PS-0752 |
PS-0753 |
PS-0754 |
PS-0755 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
|
Тип термопары по ГОСТ Р 8.585-2001 |
K | ||||
|
Класс по ГОСТ 6616-94 |
1, 2 | ||||
|
Температурный диапазон, °С |
от минус 40 до 800 |
от минус 40 до 200 |
от минус 40 до 800 |
от минус 40 до 200 | |
|
Пределы допускаемой абсолютной погрешности, °С |
В соответствии с ГОСТ Р 8.585-2001 | ||||
|
Показатель тепловой инерции, с, не более |
4 |
3 |
4 |
3 | |
|
Длина монтажной части, мм |
от 80 до 20000 |
от 100 до 20000 |
от 80 до 20000 |
от 100 до 20000 | |
|
Диаметр, мм |
1; 1,5; 3; 4,5; 6; 8; 10 |
от 3 до 8 |
1; 1,5; 3; 4,5; 6; 8; 10 |
от 3 до 8 | |
|
Габариты поверхности: Ширина, длина, мм Высота, мм |
от 15 до 40 от 2 до 5 |
_ |
от 15 до 40 от 2 до 5 | ||
|
Степень защиты от пыли и воды |
_ | ||||
|
Масса, кг |
от 0,2 до 1 |
от 0,2 до 2 |
от 0,2 до 1 | ||
|
Материал защитной арматуры |
Нержавеющая сталь, Инканель 600 |
Сталь |
Нержавеющая сталь, Инканель 600 |
Сталь | |
|
Средний срок службы, лет |
10 | ||||
|
Средняя наработка на метрологический отказ, ч |
43000 | ||||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 40 до 200 95 |
от минус 40 до 250 95 |
от минус 40 до 200 95 | ||
Окончание таблицы 1
|
Наименование характеристи ки |
Модификации PS - 075X | |||
|
PS-0756 |
PS-0757 |
PS-0758 |
PS-0759 | |
|
1 |
2 |
3 |
4 |
5 |
|
Тип термопары по ГОСТ Р 8.585-2001 |
K | |||
|
Класс по ГОСТ 6616-94 |
1, 2 | |||
|
Температурный диапазон, °С |
от минус 40 до 250 |
от минус 40 до 1000 | ||
|
Пределы допускаемой абсолютной погрешности, °С |
В соответствии с ГОСТ Р 8.585-2001 | |||
|
Показатель тепловой инерции, с, не более |
3 |
3 |
15 |
5 |
|
Длина монтажной части, мм |
от 80 до 300 |
от 100 до 20000 |
от 80 до 20000 |
от 100 до 20000 |
|
Диаметр чув. элемента, мм Диаметр гильзы, мм |
1; 1,5; 3; 4,5; 6; 8; 10 |
3; 4,5; 6; 8; 10 12,7 |
3; 4,5; 6; 8; 10 12,7; 21; 28 |
3; 4,5; 6; 8; 10 12,7 |
|
Габариты поверхности: Ширина, длина, высота, мм |
_ |
_ |
от 15 до 40 от 2 до 5 |
от 15 до 40 от 2 до 5 |
|
Степень защиты от пыли и воды |
_ |
_ |
IP66 |
IP66 |
|
Масса, кг |
от 0,2 до 1 |
от 0,2 до 2 |
от 1 до 25 |
от 1 до 8 |
|
Материал защитной арматуры |
Сталь |
Нержавеющая сталь, Ин-канель 600, керамика |
Нержавеющая сталь, А105, LF2, сплавы, монель |
Нержавеющая сталь, Ин-канель 600 |
|
Средний срок службы, лет |
10 | |||
|
Средняя наработка на метрологический отказ, ч |
43000 | |||
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, % |
от минус 40 до 150 95 |
от минус 40 до 250 95 |
от минус 50 до 120 95 |
от минус 50 до 120 95 |
