Номер по Госреестру СИ: 49669-12
49669-12 Спектрометры эмиссионные с индуктивно связанной плазмой
(Optima мод. 8000 и 8300)
Назначение средства измерений:
Спектрометры эмиссионные с индуктивно-связанной плазмой Optima модели 8000 и 8300 (далее по тексту - спектрометр) предназначены для измерения элементного состава жидких проб и применяются для анализа состава металлов и сплавов, пищевых продуктов, почв и т.п.
Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой

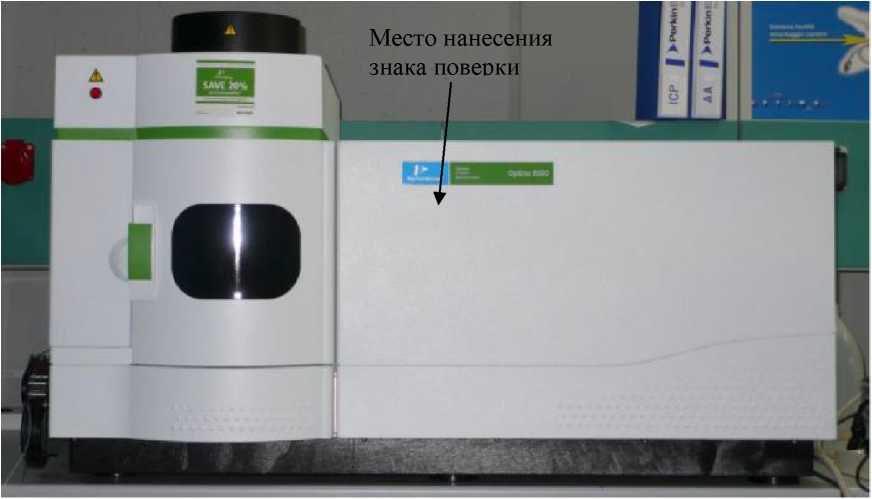

Рисунок № 1
Внешний вид.
Спектрометры эмиссионные с индуктивно связанной плазмой

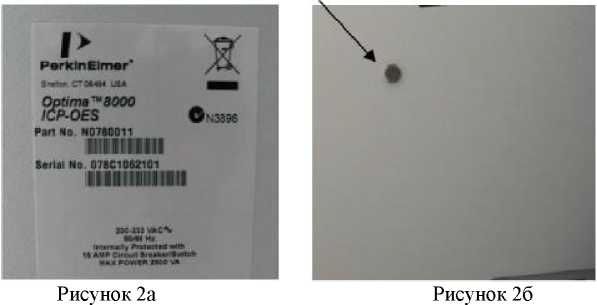

Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 23.03.2022
Номер записи - 138956
ID в реестре СИ - 361356
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Optima; модель 8300 - Спектрометр эмиссионный с индуктивно-связанной плазмой, Optima; модель 8300, Optima; модель 8000, Optima-8300, Optima, Varian и др, Optima модель 8300, Optima модель 8000, Optima модели 8300, Optima мод.8000, Optima мод. 8300, Optima мод. 8000 и 8300, Optima мод. 8000, Optima мод. 8300, OPTIMA 8300, OPTIMA 8000,, Optima 8000, Optima, 8300, 8000,
Производитель
Изготовитель - Фирма "PerkinElmer Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Суть отчета показать, как в динамике по годам осуществляется наполнение реестра ФГИС АРШИН типами средств измерений в разрезе типа производства (серийное или единичное) и страны изготовления. Отчет состоит из 7 графиков и одной сводной таблицы. Графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
График "Типы СИ ФГИС АРШИН по годам (серийное vs единичное производство), шт.".
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены типы СИ серийного производства, красным - единичного.
График "Типы СИ ФГИС АРШИН серийного и единичного производства (импортные и отечественные), %».
Цветовым выделением по секторам показано % соотношение отечественных серийных типов СИ, отечественных единичных типов СИ, серийных импортных типов СИ и единичных импортных типов СИ.
Круговая диаграмма "Типы СИ - серийное производство". В процентных показано соотношение между иностранными и отечественными типами СИ серийного производства.
Круговая диаграмма "Типы СИ - единичное производство". В процентных показано соотношение между иностранными и отечественными типами СИ единичного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), шт.».
OX - год, начиная с 1991;
OY-количество типов СИ в штуках.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные), %».
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Типы СИ ФГИС АРШИН серийного производства по годам (отечественные и импортные без резервуаров, цистерн, трансформаторов, измерительных систем), %".
Особенностью графика является игнорирование специфических типов СИ, которые по своей сути не являются классическими СИ и мешают понять истинное соотношение между отечественными и импортными СИ серийного производства.
OX - год, начиная с 1991;
OY-количество типов СИ в процентах.
Синим цветом отмечены отечественные типы СИ серийного производства, красным - импортные типы СИ серийного производства.
Бесплатный
Статистика
Кол-во поверок - 266
Выдано извещений - 3
Кол-во периодических поверок - 157
Кол-во средств измерений - 71
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2014
МПИ по поверкам - 3589 дн.
Приказы РСТ, где упоминается данный тип СИ
№618 от 2017.03.23 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Спектрометры эмиссионные с индуктивно связанной плазмой (Optima мод. 8000 и 8300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "PerkinElmer Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
14399-01 01.08.2012 |
Поляриметры, 341 и 343 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
14426-06 01.04.2011 |
Спектрометры люминесцентные, LS 45 и LS 55 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15947-04 01.01.2010 |
Спектрофотометры, Lambda 950 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
15950-05 01.01.2011 |
Фурье-спектрометры инфракрасные, Spectrum RX I, Spectrum BX II, Spectrum GX, Spectrum One, Spectrum 100, Spectrum 100N Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
18908-99 01.12.2011 |
Системы проточно-инжекционные, FIMS Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20780-01 01.10.2011 |
Спектрофотометры атомно-абсорбционные, AAnalyst Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
20781-04 01.01.2010 |
Спектрометры эмиссионные с индуктивно связанной плазмой, OPTIMA мод. 2100DV, 5100DV, 5200DV, 5300DV Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28475-04 01.01.2010 |
Спектрофотометры, LAMBDA 650, 850 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35227-07 |
Наборы мер ослабления оптического излучения, HMAA-01 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
49669-12 23.03.2022 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Optima мод. 8000 и 8300 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
49670-12 23.03.2022 |
Спектрометры атомно-абсорбционные, PinAAcle мод. 900F, 900T, 900H, 900Z Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
62198-15 03.11.2021 |
Спектрометры люминесцентные, LS 45 и LS 55 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63300-16 01.03.2021 |
Термоанализаторы синхронные, STA6000 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63794-16 25.04.2021 |
Хроматографы газовые портативные с масс-спектрометрическими детекторами, Tridion-9, Torion T-9 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
63906-16 12.05.2021 |
Детекторы масс-спектрометрические, Flexar SQ 300 MS Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
64075-16 02.06.2026 |
Спектрометры атомно-абсорбционные, PinAAcle 500 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
85206-22 08.04.2027 |
Системы элементного CHNS/O анализа, 2400 Фирма "PerkinElmer Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "V_21. Поверка по организации в динамике по месяцам" полезен для оценки объёмов количества поверок, проводимых аккредитованной организацией. Отчет строится в динамике по месяцам и представлен тремя графиками. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. В зависимости от выбранного графика приводятся объёмы поверок (все поверки, периодические поверки, извещения о непригодности) по месяцам, конкретной организации или группы организаций.
Для справки в шапке отчета приводится усредненная статистика по запросу:
- максимальное количество поверок за день
- среднее количество поверок в месяц и год
- количество месяцев (в выбранном временном интервале)
- количество годов (в выбранном временном интервале)
- общее количество поверок за выбранный период
Для построения отчета необходимо предварительно сконфигурировать два параметра его отображения:
1- Выбрать интересующим временной интервал (в БД имеются данные начиная с 2010 г.)
2- Выбрать аккредитованную на поверку организацию (несколько организаций) из списка СИ (выпадающий список позволяет делать множественный выбор). Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда. Для удобства выбора в скобках указано общее кол-во поверок в системе, приходящееся на конкретного поверителя.
Кто поверяет Спектрометры эмиссионные с индуктивно связанной плазмой (Optima мод. 8000 и 8300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "НЛМК" (RA.RU.313713) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 7 | 0 | 7 | 0 | 7 | 0 | 7 | |||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311482) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Филиал АО «Концерн Росэнергоатом» - Белоярская атомная станция (1744) | 10 | 0 | 10 | 1 | 10 | 0 | 10 | |||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 9 | 0 | 9 | 0 | 9 | 0 | 9 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФГУП «ВНИИОФИ» (RA.RU.311485) | РСТ | 8 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИМ им. Д.И. Менделеева" (RA.RU.311541) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 7 | 0 | 7 | 0 | 3 | 0 | 3 | ||
| ОАО "Федеральный научно-технический центр метрологии систем экологического контроля "Инвер (RA.RU.311264) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ПАО "Новолипецкий металлургический комбинат" (RA.RU.313713) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 13 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФГУП "ВНИИОФИ" (RA.RU.311485) | РСТ | 30 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311494) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЗАБАЙКАЛЬСКИЙ ЦСМ" (18) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АМУРСКИЙ ЦСМ" (RA.RU.311498) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Забайкальский ЦСМ» (RA.RU.311502) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Мурманский ЦСМ» (RA.RU.311466) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Челябинский ЦСМ» (RA.RU.311503) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ХАБАРОВСКИЙ ЦСМ" (RA.RU.311510) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 5 | 1 | 1 | 4 | 0 | 4 | 1 | 3 | |
| ФГБУ "ВНИИОФИ" (RA.RU.311485) | 12 | 0 | 12 | 0 | 12 | 0 | 12 | |||
| АО ЧМЗ (RA.RU.311917) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФГУП "ВНИИМ ИМ. Д.И.МЕНДЕЛЕЕВА" (RA.RU.311541) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| АО "ВОТКИНСКИЙ ЗАВОД" (RA.RU.312378) | 5 | 1 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "М-ЛАБ МЕТРОЛОГИЯ" (RA.RU.312885) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 1 | 1 | 0 | 1 | |||
| АО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 13 | 0 | 13 | 0 | 13 | 0 | 13 | |||
| ФБУ "БУРЯТСКИЙ ЦСМ" (10) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 6 | 1 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "МУРМАНСКИЙ ЦСМ" (RA.RU.311466) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
| ООО ПК "ТЭКСИ" (RA.RU.311245) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 4 | 0 | 4 | 0 | 1 | 0 | 1 |
Стоимость поверки Спектрометры эмиссионные с индуктивно связанной плазмой (Optima мод. 8000 и 8300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
17297 | 12174 |
|
ФБУ Иркутский ЦСМ Иркутская область |
8145 | 12174 |
|
ФБУ Краснодарский ЦСМ Краснодарский край |
13494 | 12174 |
|
ФБУ Красноярский ЦСМ Красноярский край |
7400 | 12174 |
|
ФБУ Мурманский ЦСМ Мурманская область |
6822 | 12174 |
Программное обеспечение
Управление процессом измерения и обработки выходной информации в приборах осуществляется через персональный компьютер с помощью специального программного обеспечения Syngistix for ICP версии 1.0
Программным образом осуществляется настройка прибора, построение градуировочных зависимостей на основе анализа стандартных образцов, оптимизация параметров прибора, управление его работой, обработка информации, печать и запоминание результатов анализа. Во всех частях программы, в которых требуется какой-либо ввод, предусмотрено необходимое установочное значение, принимаемое программой по умолчанию и соответствующее стандартным методикам. Поэтому, в большинстве случаев для проведения анализа достаточно в методе анализа задать лишь необходимые для определения элементы. Имеется возможность дистанционного управления и/или дистанционной диагностики через компьютерную сеть.
Программное обеспечение является защищённым, при входе в программное обеспечение необходимо ввести логин и пароль. Никакие изменения кода программы невозможны. Обновления программного обеспечения производятся производителем путём выпуска обновлений на дисках и рассылкой пользователям. Программное обеспечение соответствует ISO 9001 и содержит алгоритм расчёта аналита в образце в зависимости от показаний спектрометра, изменить алгоритм может только производитель. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню согласно Р 50.2.077-2014. Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Syngistix for ICP |
|
Номер версии (идентификационный номер) ПО |
Не ниже 1.0 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации спектрометров печатным способом и на корпус спектрометров в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений«Спектрометры эмиссионные с индуктивно-связанной плазмой Optima модели 8000 и 8300. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрометрам эмиссионным с индуктивно-связанной плазмой Optima модели 8000 и 8300
Техническая документация фирмы «PerkinElmer Inc.», США
Поверка
Поверкаосуществляется по документу МП 71.Д4-11 «Спектрометры эмиссионные с индуктивносвязанной плазмой Optima модели 8000 и 8300. Методика поверки», утвержденному в ФГУП «ВНИИОФИ» 17 ноября 2011 года, с изменением №1, утвержденным в 28.07.2015 г.
Основные средства поверки:
государственные стандартные образцы состава растворов ионов металлов Cd (ГСО 7773-2000), Cu (ГСО 7764-2000), Fe (ГСО 7766-2000), Zn (ГСО 7770- 2000). Массовая концентрация ионов 1,0 мг/см3. Погрешность определения концентрации 1% при доверительной вероятности р=0,95.
Изготовитель
«PerkinElmer Inc.», СШААдрес: USA, MA 02451, 940 Winter Street Waltham
Телефон/Факс: +1 (781) 663-6900
Электронная почта: info@perkinelmer.com
Заявитель
Московское представительство АО «Шелтек АГ»Адрес: 119334, г. Москва, ул. Косыгина, 19
Телефон +7(495)935-88-88
Факс +7(495)564-87-87
Электронная почта: info@scheltec.ru
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт оптико-физических измерений» (ГЦИ СИ ФГУП «ВНИИОФИ»)
Адрес: 119361, Москва, ул. Озерная, 46
Телефон: (495) 437-56-33; факс: (495) 437-31-47
E-mail: vniiofi@vniiofi.ru
Принцип действия спектрометра основан на методе спектрального анализа оптического эмиссионного излучения элементов пробы в аргоновой плазме, возбуждаемой высокочастотным разрядом.
Спектрометр представляет собой стационарный лабораторный прибор.
Рисунок 1 - Общий вид спектрометра эмиссионного с индуктивно-связанной плазмой Optima 8000
Конструкция спектрометра включает в себя следующие основные части:
-
- Источник возбуждения спектра, состоящий из плазменной горелки, распылителя, индуктора, перистальтического насоса и твердотельного радиочастотного генератора с регулируемой мощностью, предназначенный для поддержания плазмы и ввода в нее жидкой пробы;
-
- Спектральный блок, предназначенный для формирования спектра эмиссионного оптического излучения;
-
- Система управления (предустановленное программное обеспечение на ПК), предназначенная для управления прибором, процессом измерения, сбора и обработки выходной информации.
Рисунок 2 - Спектрометр эмиссионный с индуктивно-связанной плазмой Optima 8000
а) маркировка, б) место пломбирования (указано стрелкой)
Плазменный разряд может проецироваться в спектрометр в двух режимах, радиальном и аксиальном. Для возбуждения плазменного разряда, применяется твердотельный радиочастотный генератор, частотой 40МГц, работающий в режиме свободного возбуждения.
В спектрометре предусмотрены системы контроля для обеспечения безопасности пользователя и защиты прибора от повреждений. Поджег плазмы, осуществляется только после того, как все блокировки сняты (закрыта дверца отсека плазмы, давление в линии аргона для плазмы в норме, горелка в рабочем состоянии и т.д). Инициализация спектрометра завершается, когда он посылает на компьютер сообщение о готовности (“system ready”).
Система ввода спектрометра представлена в виде быстросъемного регулируемого модуля, состоящего из кварцевой горелки, инжектора, распылительной камеры (двухпроходная камера Скотта, сделанная из ритона), распылителя (поперечно-потоковый, пневматический) и дверцы отсека плазмы. Весь отсек плазмы тщательно экранирован для предупреждения утечки радиочастотного излучения. Под заказ, спектрометр оснащается циклонной кварцевой распылительной камерой с концентрическим стеклянным распылителем Мейнхарда.
Оптическая система спектрометра Optima серии 8000 состоит из двойного Эшелле-монохроматора с двойным охлаждаемым твердотельным детектором. Детектором служит двумерная фоточувствительная полупроводниковая матрица ССD.
Оптическая система спектрометра Optima серии 8300 сочетает в единой конструкции Эшелле-полихроматор и два твердотельных детектора. Твердотельным детектором служит полупроводниковая сегментированная матрица SCD. УФ детектор (UV) покрывает расширенный УФ диапазон от 165 до 403 нм, детектор видимого спектра (VIS) покрывает видимый диапазон от 404 до 782 нм.
Спектральный блок спектрометра размещен в специальной камере, который изолирован от атмосферы и тепловых воздействий. При 38°C термостатитруется как проецирующая оптика, так и полихроматор (Optima 8300). Во время работы оптическая система продувается азотом или аргоном. Охлаждение детектора, до минус 40°C (Optima 8300) и до минус 8°C (Optima 8000) во время работы, происходит за счет подачи охлаждаемой жидкости из системы охлаждения PolyScience, на медный теплообменник соединенный с полупроводниковым Пельтье-элементом.
Спектрометр может оснащаться встроенной цветной камерой PlasmaCam, которая позволяет оператору вести непрерывный обзор плазмы.
Таблица 3
|
Наименование |
Количество, шт. |
|
Спектрометр эмиссионный с индуктивно-связанной плазмой |
1 |
|
Компьютер ( под заказ) |
1 |
|
Программное обеспечением Syngistix for ICP |
1 |
|
Система охлаждения |
1 |
|
Автодозатор S10 (под заказ) |
1 |
|
Принтер ( под заказ) |
1 |
|
Набор для установки (инсталляции) прибора |
1 |
|
Руководство по эксплуатации |
1 |
|
Руководство по программному обеспечению |
1 |
|
Методика поверки МП 71.Д4-11 |
1 |
Таблица 2
|
Наименование характеристик |
Optima | |||
|
8000 |
8300 | |||
|
Спектральный диапазон, нм |
165 - 900 |
165 - 782 | ||
|
Спектральное разрешение, нм (на длине волны, близкой к 200 нм), не хуже |
0,009 |
0,006 | ||
|
Пределы обнаружения элементов, мг/дм3, (по критерию 3с) | ||||
|
кадмия (Cd, 1=214,440 нм) | ||||
|
радиальное наблюдение |
0,02 | |||
|
аксиальное наблюдения |
0,002 | |||
|
меди (Cu, 1=224,700 нм) | ||||
|
радиальное наблюдение |
0,07 | |||
|
аксиальное наблюдения |
0,007 | |||
|
железа (Fe, 1=259,939 нм) | ||||
|
радиальное наблюдение |
0,06 | |||
|
аксиальное наблюдения |
0,006 | |||
Продолжение таблицы 2
|
Наименование характеристик |
Optima | |
|
8000 |
8300 | |
|
Относительная погрешность спектрометра,% кадмия (Cd, 1=214,440 нм) меди (Си, 1=224,700 нм) железа (Fe, 1=259,939 нм) |
±5 ±5 ±5 | |
|
Относительное СКО случайной составляющей погрешности спектрометра*,% |
±2,0 | |
|
Напряжение питания переменного (при частоте 50/60 Гц), В |
200 - 240 | |
|
Потребляемая мощность, кВ • А, не более |
6,5 |
5,0 |
|
Габаритные размеры (Д'Ш'В), мм, не более |
1320x760x810 |
1500x890x760 |
|
Масса, кг, не более |
125 |
200 |
|
Условия эксплуатации: -диапазон температур окружающей среды, 0С
|
15 - 35 20 - 80 760±35 | |
|
*при концентрации превышающей более чем в 100 раз предел обнаружения | ||
