Номер по Госреестру СИ: 49926-12
49926-12 Аппаратура геодезическая спутниковая
(Trimble SPS882)
Назначение средства измерений:
Аппаратура геодезическая спутниковая Trimble SPS882 предназначена для определения координат (приращения координат) точек земной поверхности.

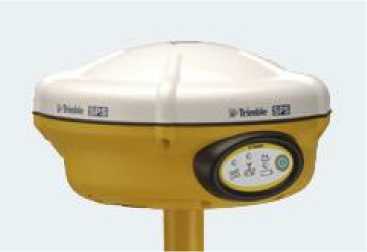

Внешний вид.
Аппаратура геодезическая спутниковая
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 18.05.2017
Номер записи - 139256
ID в реестре СИ - 361656
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Фирма "Trimble Germany GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Количество поверок средств измерений в ФГИС АРШИН по областям измерений" состоит из круговой и столбчатых диаграмм, а также сводной таблицы. Графики являются интерактивными, а таблица обладает функциями поиска и сортировки по любой из колонок.
На круговой диаграмме показано распределение поверок средств измеренйи по следующим областямизмерений:
- БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ
- ВИБРО АКУСТИЧЕСКИЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ ВРЕМЕНИ И ЧАСТОТЫ
- ИЗМЕРЕНИЯ ГЕОМЕТРИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ДАВЛЕНИЯ, ВАКУУМНЫЕ ИЗМЕРЕНИЯ
- ИЗМЕРЕНИЯ МЕХАНИЧЕСКИХ ВЕЛИЧИН
- ИЗМЕРЕНИЯ ПАРАМЕТРОВ ПОТОКА, РАСХОДА, УРОВНЯ, ОБЪЕМА ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ФИЗИКО-ХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ
- ИЗМЕРЕНИЯ ХАРАКТЕРИСТИК ИОНИЗИРУЮЩИХ ИЗЛУЧЕНИЙ И ЯДЕРНЫХ КОНСТАНТ
- ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН
- ИЗМЕРИТЕЛЬНЫЕ СИСТЕМЫ (ИС) И ЭЛЕМЕНТЫ ИС
- ОПТИЧЕСКИЕ И ОПТИКО-ФИЗИЧЕСКИЕ ИЗМЕРЕНИЯ
- РАДИОЭЛЕКТРОННЫЕ ИЗМЕРЕНИЯ
- СИ БИОАНАЛИЗА
- СИ В СИСТЕМАХ СВЯЗИ
- СИ ДЛЯ НАНОИНДУСТРИИ
- СИ МЕДИЦИНСКОГО НАЗНАЧЕНИЯ
- СИ НЕРАЗРУШАЮЩЕГО КОНТРОЛЯ
- СИ ПАРАМЕТРОВ СОСТОЯНИЯ ЗЕМЛИ
- СИ СЛУЖБ ЭКОЛОГИИ
- СИ ХАРАКТЕРИСТИК СРЕДСТВ ТРАНСПОРТА
- СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ
- ТЕПЛОФИЗИЧЕСКИЕ И ТЕМПЕРАТУРНЫЕ ИЗМЕРЕНИЯ
Диаграмма строится по всем поверкам, имеющимся в АРШИН. Стоит отметить, что сумма всех поверок по областям измерений превышает объём поверок имеющихся в АРШИН. Это связано с тем, что некоторые типы СИ входят одновременно в несколько областей измерений.
Столбчатая диаграмма демонстрирует то же распределение поверок по областям измерений, что и круговая, но в динамике по годам. Причем, для удобства читаемости графика есть возможность посредством фильтра выбрать только нужные года.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.).
При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 0
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1777 от 2016.11.28 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО АНК "Башнефть"
№3022 от 2017.12.29 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Аппаратура геодезическая спутниковая (Trimble SPS882)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trimble Germany GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
45233-10 01.08.2015 |
Нивелиры лазерные ротационные, Trimble GL412, Trimble GL422, Trimble GL512, Trimble GL522, Trimble GL710, Trimble GL720, Trimble GL722, Trimble GL722S, Trimble GL742 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
45235-10 01.08.2015 |
Системы измерительно-управляющие, Trimble GCS600 и Trimble GCS900 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49925-12 18.05.2017 |
Аппаратура геодезическая спутниковая, Trimble SPS852 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
49926-12 18.05.2017 |
Аппаратура геодезическая спутниковая, Trimble SPS882 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56763-14 06.03.2019 |
Аппаратура геодезическая спутниковая, Trimble SPS855, Trimble SPS555H Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
56764-14 06.03.2019 |
Аппаратура геодезическая спутниковая, Trimble SPS985 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
78543-20 29.06.2025 |
Системы мобильного картографирования, Trimble MX9 Фирма "Trimble Germany GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой таблицу с перечнем эталонов организаций, применяемых при поверке cредств измерений биоанализа. По каждому эталону приведена статистика поверок СИ по годам. В качестве эталона могут выступать ГЭТ, эталоны единиц величин или СИ, используемые в качестве эталонов.
Кто поверяет Аппаратура геодезическая спутниковая (Trimble SPS882)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "ГЕОМАСТЕР" (РОСС RU.0001.310204) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Аппаратура геодезическая спутниковая (Trimble SPS882)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кировский ЦСМ Кировская область |
9010 | 10459 |
|
ФБУ Крымский ЦСМ Республика Крым |
11908 | 10459 |
Программное обеспечение
Аппаратура геодезическая спутниковая Trimble SPS882 имеет встроенное программное обеспечение SPSx82 v4.19 Firmware, программное обеспечение Trimble SCS900 Tablet Edition, устанавливаемое в контроллер, а также офисное программное обеспечение Trimble Business Center. С помощью указанного ПО производится настройка и управление аппаратурой геодезической спутниковой Trimble SPS882, сохранение и экспорт измеренных величин, импорт исходных данных, а также постобработка измеренных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности конечных результатов. Разработчиком и правообладателем ПО является «Trimble Germany GmbH», Германия.
Идентификационные данные программного обеспечения:
|
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии программного обеспечения |
Цифровой идентификатор программного обеспечения |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
SPSx82 v4.19 Firmware |
gamel_V419.timg |
v.4.19 |
147C11E4 |
CRC32 |
|
Trimble SCS900 Tablet Edition |
SCS900.exe |
2.89 Build 49 |
Tablet- R9415U0112 |
CRC32 |
|
Trimble Business Center |
BC-HCE_2_30.exe |
2.30 |
ADB1D5F4 |
CRC32 |
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «А» в соответствии с МИ 3286-2010. Специальных средств защиты программного обеспечения и измеренных данных не требуется.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус аппаратуры геодезической спутниковой Trimble SPS882.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Аппаратура геодезическая спутниковая Trimble SPS882. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к аппаратуре геодезической спутниковой Trimble SPS882-
1. ГОСТ Р 53340-2009 «Приборы геодезические. Общие технические условия»;
-
2. ГОСТ 8.503-84 «Государственная поверочная схема для средств измерений длины в диапазоне 24.. .75000 м»;
-
3. Техническая документация «Trimble Germany GmbH», Германия.
-
- осуществление геодезической и картографической деятельности.
Изготовитель
«Trimble Germany GmbH», Германия,Am Prime Parc 11 65479 Raunheim, Germany
Тел.: +49 6142 21000, Факс: +49 6142 2100550
E-mail: info@trimble.com
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail: info@autoprogress-m.ru
Аппаратура геодезическая спутниковая Trimble SPS882 - геодезические приборы, принцип действия которых заключается в измерении времени прохождения сигнала от спутника до приёмной антенны прибора и вычислении значения расстояния до спутника.
Конструктивно аппаратура геодезическая спутниковая представляет собой пластиковый корпус, вмещающий внутреннюю спутниковую антенну, приёмник и источник питания. Управление осуществляется с помощью внешнего средства управления - контроллера. Принимаемая со спутников информация записывается во внутреннюю память контроллера или приемника.
Аппаратура геодезическая спутниковая Trimble SPS882 имеет 3 светодиодных индикатора для отображения информации об уровне заряда аккумулятора, о слежении за спутниками, о состоянии приема данных в режиме кинематики в реальном времени.
Аппаратура геодезическая спутниковая Trimble SPS882 оснащена следующими портами:
-
- 1 порт с разъёмом DB9 для связи с персональным компьютером;
-
- 1 порт с TNC разъемом для подключения внешней радиоантенны;
-
- 1 порт Lemo для подключения внешнего источника питания или для связи с компь-
ютером.
Внешний вид аппаратуры геодезической спутниковой Trimble SPS882
Пломбирование крепёжных винтов корпуса аппаратуры геодезической спутниковой Trimble SPS882 не производится, ограничение доступа к узлам обеспечено конструкцией крепёжных винтов, которые могут быть сняты только при наличии специальных ключей. Конструкция аппаратуры геодезической спутниковой Trimble SPS882 обеспечивает ограничение доступа к узлам, вмешательство в работу которых может привести к искажению результатов измерений.
|
Наименование |
Количество, ед. |
|
Trimble SPS882 |
1 |
|
Антенна радиомодема внешняя |
1 |
|
Компакт-диск с документацией |
1 |
|
Интерфейсный USB кабель |
1 |
|
Внутренний съемный аккумулятор |
2 |
|
Зарядное устройство от сети 220 В |
1 |
Дополнительное оборудование, приведённое в таблице ниже, позволяет расширить
возможности использования аппаратуры геодезической спутниковой SPS882:
|
Наименование |
Количество, ед. |
|
Контроллер Trimble Tablet |
1 |
|
Компакт-диск с ПО |
1 |
|
Наименование характеристик |
Значение |
|
Тип приёмника: |
Многочастотный, многосистемный |
|
Количество каналов: |
220 |
|
Принимаемые сигналы: |
GPS: L1 C/A, L1/L2/L2C/L5, ГЛОНАСС: L1/L2 C/A, L1/L2 P, SBAS L1 C/A, L5: WAAS, EGNOS, MSAS |
|
Режимы измерений: |
«Кинематика в реальном времени», «Дифференциальные кодовые измерения» |
|
Тип антенны: |
Встроенная |
|
Допускаемая СКП измерений в режиме «Кинематика в реальном времени», мм, не более:
|
±(10 + 1,0 х 10-6 х D), ±(20 + 1,0 х 10-6 х D), где D - измеряемое расстояние в мм |
|
Источник электропитания (внешний): - напряжение, В |
11 - 28 |
|
Источник электропитания (внутренний съемный аккумулятор): - напряжение, В |
7,4 |
|
Диапазон рабочих температур, °С: |
от - 40 до + 65 |
|
Г абаритные размеры, Диаметр x Высота, мм, не более |
190х112 |
|
Масса приёмника с внутренним аккумулятором, кг, не более: |
1,35 |
