Номер по Госреестру СИ: 50036-12
50036-12 Влагомеры зерна
(Wile 78 Crusher)
Назначение средства измерений:
Влагомеры зерна Wile 78 Crusher предназначены для экспрессного измерения массовой доли влаги (влажности) зерновых, зернобобовых, масличных культур и семян трав.
Внешний вид.
Влагомеры зерна
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 15.05.2022
Номер записи - 139394
ID в реестре СИ - 361794
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, модификация Wile 78 Crusher, Влагомеры зерна, Влагомер зерна Wile 78 Crusher, Без модификации, Wile 78 Crusher, Wile 78 Chusher, Wile 78, -,
Производитель
Изготовитель - Фирма "FARMCOMP Oy"
Страна - ФИНЛЯНДИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 606
Выдано извещений - 18
Кол-во периодических поверок - 515
Кол-во средств измерений - 247
Кол-во владельцев - 59
Усредненный год выпуска СИ - 2019
МПИ по поверкам - 583 дн.
Приказы РСТ, где упоминается данный тип СИ
№1656 от 2015.12.25 О реорганизации технического комитета по стандартизации "Продукция нефтехимического комплекса"
№5518 от 2010.12.28 О создании технического комитета по стандартизации "Продукция нефтехимического комплекса"
№545 от 2017.03.14 Об организации деятельности технического комитета по стандартизации "Продукция нефтехимического комплекса"
№987 от 2017.05.15 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 46718 "Влагомеры зерна Wile 78 Crusher"
№197 от 2023.01.31 О закреплении документов национальной системы стандартизации за техническим комитетом по стандартизации "Инструмент" (ТК 095)
Наличие аналогов СИ: Влагомеры зерна (Wile 78 Crusher)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "FARMCOMP Oy"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
24631-09 01.09.2014 |
Влагомеры, Wile Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
26772-04 01.09.2014 |
Влагомеры, Wile-65 Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
46989-11 15.06.2016 |
Влагомеры зерна, Wile 55 Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
50036-12 15.05.2022 |
Влагомеры зерна, Wile 78 Crusher Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ |
1 год |
|
60707-15 01.04.2030 |
Влагомеры, Wile Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
61368-15 03.09.2025 |
Влагомеры, ANKAR Unimeter Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
|
75913-19 19.08.2029 |
Влагомеры кормов, Wile Фирма "FARMCOMP Oy" (ФИНЛЯНДИЯ ) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Кто поверяет Влагомеры зерна (Wile 78 Crusher)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 16 | 0 | 16 | 0 | 16 | 0 | 16 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 4 | 0 | 4 | 0 | 1 | 0 | 1 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 4 | 0 | 3 | 1 | 4 | 0 | 3 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 43 | 0 | 42 | 1 | 42 | 0 | 42 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 7 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 6 | 0 | 6 | 1 | 2 | 0 | 2 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 19 | 2 | 17 | 1 | 17 | 2 | 15 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 11 | 0 | 11 | 2 | 10 | 0 | 10 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 6 | 0 | 6 | 1 | 6 | 0 | 6 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 27 | 6 | 19 | 0 | 16 | 0 | 15 | ||
| ФБУ "Мордовский ЦСМ" (RA.RU.311375) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 14 | 0 | 14 | 0 | 11 | 0 | 11 | ||
| ФБУ "ЛИПЕЦКИЙ ЦСМ" (RA.RU.311476) | РСТ | 38 | 0 | 34 | 3 | 38 | 0 | 34 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "ОРЛОВСКИЙ ЦСМ" (109) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 63 | 0 | 60 | 2 | 60 | 0 | 60 | ||
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "СТАВРОПОЛЬСКИЙ ЦСМ" (РОСС.RU.0001.310109) | РСТ | 5 | 0 | 3 | 0 | 5 | 0 | 3 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 23 | 0 | 22 | 0 | 21 | 0 | 21 | ||
| ФГУП «УНИИМ» (01.00258-2011) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Алтайский ЦСМ» (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Воронежский ЦСМ» (RA.RU.311467) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 0 | 6 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 20 | 0 | 19 | 0 | 20 | 0 | 19 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 11 | 0 | 11 | 1 | 7 | 0 | 7 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 63 | 0 | 61 | 1 | 62 | 0 | 61 | |||
| ФБУ "Государственный региональный центр стандартизации метрологии и испытаний в Красноярск (01.00291-2013) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311348) | РСТ | 3 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Курский ЦСМ» (RA.RU.311463) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "АЛТАЙСКИЙ ЦСМ" (RA.RU.311486) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (12) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТАМБОВСКИЙ ЦСМ" (RA.RU.311407) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Орловский ЦСМ» (109) | РСТ | 10 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Брянский ЦСМ" (38) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Саратовский ЦСМ им. Б.А. Дубовикова» (RA.RU.311232) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тамбовский ЦСМ» (RA.RU.311407) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311488) | РСТ | 8 | 0 | 8 | 2 | 8 | 0 | 8 | ||
| ФБУ "ТУЛЬСКИЙ ЦСМ" (RA.RU.311462) | РСТ | 46 | 0 | 46 | 0 | 44 | 0 | 44 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 18 | 1 | 17 | 0 | 17 | 1 | 16 | ||
| ФБУ "ТЮМЕНСКИЙ ЦСМ" (RA.RU.311499) | РСТ | 3 | 0 | 3 | 1 | 0 | 0 | 0 | ||
| ОАО "МЕДТЕХНИКА" (RA.RU.311401) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ООО "ЮМЦ" (РОСС RU.0001.310296) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ (RA.RU.311473) | РСТ | 5 | 1 | 4 | 0 | 2 | 0 | 2 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 | ||
| ФБУ "АСТРАХАНСКИЙ ЦСМ" (RA.RU.311475) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "СЕВЕРО-КАВКАЗСКИЙ ЦСМ" (RA.RU.311311) | 31 | 0 | 31 | 1 | 31 | 0 | 31 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 17 | 0 | 17 | 0 | 15 | 0 | 15 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Влагомеры зерна (Wile 78 Crusher)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
2800 | 3129 |
|
ФБУ Красноярский ЦСМ Красноярский край |
2932 | 3129 |
|
ФБУ Курский ЦСМ Курская область |
2833 | 3129 |
|
ФБУ Курский ЦСМ Курская область |
1393 | 3129 |
|
ФБУ Липецкий ЦСМ Липецкая область |
4864 | 3129 |
Программное обеспечение
Влагомер имеет встроенное программное обеспечение, которое выполнено на базе микросхемы серии не ниже EEPROM ID: 68.
Основные функции ПО: сохранение градуировок, результатов измерений и отображение на дисплее значения влажности измеряемых культур.
Наименование программного обеспечения и номер версии (идентификационный номер) программного обеспечения размещены в пункте «Инфо» в меню «Настройки». Обновление программного обеспечения в процессе эксплуатации прибора не предусмотрено.
Метрологически значимая часть ПО размещается в микросхемах серии не ниже EEPROM ID: 68, которые имеют защиту от доступа и изменений. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014. Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
W78 firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже REV: 196 FW: 3 |
|
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель влагомеров фотолитографическим способом и печатается в верхней части титульного листа руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к влагомерам зерна Wile 78 Crusher ГОСТ 8.630-2013 ГСИ. Государственная поверочная схема для средств измерений содержания влаги в твердых веществах и материалах.
ГОСТ 29027-91 Влагомеры твердых и сыпучих веществ. Общие технические требования и методы испытаний.
Поверка
Поверкаосуществляется по документу МП 30-243-2012 «ГСИ. Влагомеры зерна Wile 78 Crusher. Методика поверки», утверждённому ФГУП «УНИИМ» 24.04.2012 г.
Основные средства поверки:
Государственный эталон единицы массовой доли влаги 1-го разряда в диапазоне значений от 5 % до 35 %;
ГСО массовой доли влаги зерна 2-го разряда (ГСО 8990 - 2008) с абсолютной погрешностью аттестованного значения СО при Р=0,95, не более:
в диапазоне измерений от 7,0 % до 18,0 % - 0,2 %;
в диапазоне измерений от 18,0 % до 25,0 % - 0,3 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «Farmcomp Oy», Финляндия
Jusslansuora 8, FI - 04360, Tuusula, Finland
Тел.: + 358 9 7744970; Факс: + 3589 7744 974; Web-сайт: www.farmcomp.fi
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Уральский научноисследовательский институт метрологии»
Юридический адрес: 620000, г. Екатеринбург, ул. Красноармейская, 4
Тел.: (343) 350-26-18, факс: (343) 350-20-39; E-mail: uniim@uniim.ru
Принцип действия влагомеров зерна Wile 78 Crusher (далее влагомер) основан на резистивном методе измерений массовой доли влаги (влажности).
Конструктивно влагомер выполнен в виде моноблока со встроенным датчиком и представляет собой микропроцессорный прибор, обеспечивающий вывод процентного содержания влажности и названия контролируемой культуры. Датчик представляет собой цилиндр с закручивающейся крышкой и снабжен встроенными мельницей и прессом, позволяющим измельчить, однородно перемешать и сжать измеряемую пробу. Мельница, пресс и мерный стаканчик скомпонованы воедино в крышке датчика.
На лицевой панели влагомера расположены электронный дисплей и клавиатура.
В нижней части влагомера расположен специальный отсек для батареи питания.
Влагомер имеет следующие сервисные функции:
-
- автоматическое усреднение результатов измерений;
-
- автоматическое отключение электропитания;
-
- предупреждение о влиянии разницы температур пробы и влагомера на результат изме-рения (предупреждение выводится на дисплей);
-
- возможность включения / отключения подсветки дисплея;
-
- возможность контроля уровня заряда батареи.

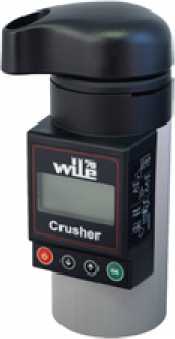

Общий вид влагомера представлен на рисунке 1.
Рисунок 1 - Общий вид влагомеров зерна Wile 78 Crusher
Пломбирование влагомеров зерна Wile 78 Crusher не предусмотрено.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой доли влаги, %: |
от 5 до 35 |
|
Пределы допускаемой абсолютной погрешности влагомера, %: - в диапазоне от 5 % до 18 % вкл. |
±0,5 |
|
- при индивидуальной градуировке |
±0,3 |
|
- в диапазоне св. 18 % до 35 % |
±0,8 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Время единичного измерения, с, не более |
30 |
|
Электропитание (батарея), В |
9 |
|
Напряжение включения сигнализации о замене элемента питания, В |
6,5±0,5 |
|
Масса, кг, не более |
0,95 |
|
Г абаритные размеры, мм, не более |
180x100x85 |
|
Условия эксплуатации: температура окружающего воздуха, °С относительная влажность, %, не более |
от 5 до 50 |
|
80 |
