Номер по Госреестру СИ: 50098-12
50098-12 Датчики весоизмерительные сжатия
(740 DMET)
Назначение средства измерений:
Датчики весоизмерительные сжатия 740 DМЕТ (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в цифровой нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные сжатия
Рисунок № 1
Внешний вид.
Датчики весоизмерительные сжатия
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 01.06.2017
Номер записи - 139464
ID в реестре СИ - 361864
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "UTILCELL"
Страна - ИСПАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет позволяет выгрузить из ФГИС АРШИН информацию, содержащуюся в поверках по выбранным типа СИ.
Форма выбора из списка типа СИ обладает свойством мультиселекта.
Анализируемый интервал 2010г. - н.в.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Статистика
Кол-во поверок - 1
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Датчики весоизмерительные сжатия (740 DMET)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "UTILCELL"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
49772-12 05.05.2017 |
Датчики весоизмерительные сжатия, 740D Фирма "UTILCELL" (ИСПАНИЯ ) |
ОТ |
1 год |
|
50098-12 01.06.2017 |
Датчики весоизмерительные сжатия, 740 DMET Фирма "UTILCELL" (ИСПАНИЯ ) |
ОТ |
1 год |
|
50842-12 20.06.2027 |
Датчики весоизмерительные сжатия, 740 Фирма "UTILCELL" (ИСПАНИЯ ) |
ОТ МП |
1 год |
Отчет представляет собой рейтинг организаций, осуществляющих периодическую поверку измерительных систем (ИС) и их элементов. Основное внимание уделено анализу рынка вторичных поверок за выбранный год. Рейтинг формируется по количеству выполненных поверок, доле рынка, оснащенности средствами поверки и эталонами.
Пользователь может выбрать интересующий год из выпадающего списка — доступны данные с 2019 по н.в.. После выбора года формируется таблица с результатами деятельности организаций.
Для каждой организации в отчете представлены:
- Место в рейтинге по числу поверок ИС и их элементов;
- Общее количество поверок за год и доля ИС в этих поверках;
- Доля на рынке по ИС и по извещениям о непригодности;
- Количество извещений о непригодности;
- Оснащенность средствами поверки и эталонами по данным ФГИС АРШН;
- Число типов СИ ИС и их элементов, поверяемых организацией.
Все данные удобно представлены в виде интерактивной таблицы с возможностью поиска, фильтрации и экспорта. Таблица включает более 300 организаций и поддерживает пагинацию.
Отчет дополнен общей сводной статистикой по количеству уникальных организаций, эталонов (ГЭТ, эталоны единиц, СИ в роли эталонов) и поверок по категориям. Также приведены сведения о применяемых ГЭТ и количестве поверок, прослеживаемых до каждого из них.
Отчет RT_56 предназначен для специалистов метрологических служб, руководителей органов поверки и регуляторов, позволяя анализировать рынок, выявлять активных участников и оценивать распределение поверочной активности в разрезе организаций и регионов.
Кто поверяет Датчики весоизмерительные сжатия (740 DMET)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Датчики весоизмерительные сжатия (740 DMET)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится фотохимическим способом на маркировочную табличку, расположенную на датчике, и типографским способом на титульный лист паспорта.
Сведения о методиках измерений
Сведения о методиках (методах) измерений изложены в ГОСТ Р 8.726-2010 «Датчики весоизмерительные. Общие технические требования. Методы испытаний».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к датчикам весоизмерительным сжатия 740 DMET-
1. ГОСТ Р 8.726-2010 Датчики весоизмерительные. Общие технические требования. Методы испытаний.
-
2. ГОСТ 8.021-2005 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений массы.
-
3. Техническая документация фирмы «UTILCELL», Испания.
Поверка
Поверкаосуществляется в соответствии с приложением В «Методика поверки» ГОСТ Р 8.726-2010. Основные средства поверки: рабочие эталоны 1-го разряда по ГОСТ Р 8.663-2009 с пределами допускаемых значений доверительных границ относительной погрешности 6 = 0,01 %.
Изготовитель
фирма «UTILCELL», ИспанияАдрес: Espronceda 180, Barcelona 08018, SPAIN
Tel: (+34) 93 498 44 65 Fax: (+34) 93 308 69 93 www.utilcell.es
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева», регистрационный номер в Государственном реестре 30001-10.Адрес: 190005, Санкт-Петербург, Московский пр., 19
Тел. (812) 251-76-01, факс (812) 713-01-14, e-mail: info@vniim.ru
Принцип действия датчиков основан на преобразовании упругой деформации датчика, возникающей под действием силы тяжести взвешиваемого груза, в электрический сигнал.
Датчик состоит из упругого элемента, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и аналого-цифрового преобразователя.
Модификации датчиков отличаются максимальной нагрузкой, пределами допускаемой погрешности, габаритными размерами и массой.

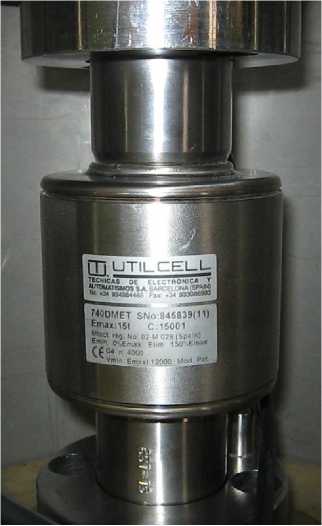

Рис.1. Общий вид датчика

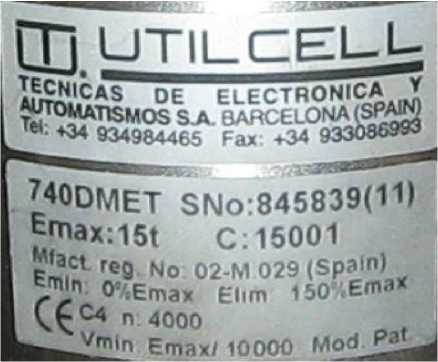

Рис. 2 - Маркировка датчика
Лист № 2 всего листов 3 Маркировка датчиков производится на фирменной наклейке, на которой нанесено: - торговая марка изготовителя ;
- модель весоизмерительного датчика;
- серийный номер;
- максимальная нагрузка Emax;
- минимальная нагрузка Emin;
-
- предел допустимой нагрузки ELim;
-
- максимальное число поверочных интервалов nmax;
-
- минимальный поверочный интервал vmin.
-
1. Класс точности по ГОСТ Р 8.726-2010 .....................................................С
-
2. Доля от пределов допускаемой погрешности весов, pLC.................................. 1
3. Пределы допускаемых погрешностей датчиков указаны в таблице 1.
Таблица 1
|
Нагрузка, кг |
Пределы допускаемой погрешности (mpe), кг |
|
от 0 до 500n включ. |
± 0,5 n |
|
св. 500n до 2000n включ. |
± 1,0 n |
|
св. 2000n |
± 1,5 n |
-
4. Обозначение по влажности..................................................................СН
-
5. Составляющая погрешности связанная со сходимостью, кг, не более..........|mpe|
-
6. Составляющая погрешности связанная с ползучестью
-
- за 30 мин, кг, не более...................................................................0,7 mpe
-
- за время между 20-й и 30-й минутами, кг, не более.............................0,15 mpe
-
7. Максимальное число поверочных интервалов (nmax), максимальная нагрузка (Emax), минимальный поверочный интервал (vmin) и предельные значения температуры приведены в таблице 2.
Таблица 2
|
Максимальное число поверочных интервалов nmax |
3000 |
4000 |
|
Максимальная нагрузка, Emax, т |
15, 20, 25, 30, 40, 50, |
15, 20, 25, 30, 40, |
|
60 |
50, 60 | |
|
Минимальный поверочный интервал vmin, кг |
Emax /10000 | |
|
Невозврат выходного сигнала при возврате к минимальной нагрузке, DR, кг |
Emax /3000 |
Emax /4000 |
|
Предельные значения температуры, °С |
от минус 30 до + 40 |
от минус 10 до + 40 |
8. Габаритные размеры и масса датчиков приведены в таблице 3 Таблица 3
|
Максимальная нагрузка (-EmaxX кг |
Г абаритные размеры, не более, мм |
Масса, кг, не более | |
|
Длина |
Диаметр | ||
|
15, 20, 25, 30, 40, 50 |
150 |
76 |
2,9 |
|
60 |
210 |
76 |
3,7 |
-
9. Напряжение питания, В...............................................................от 8 до 18
-
10. Предел допустимой нагрузки ELim, % от Emax.......................................... 150
-
11. Вероятность безотказной работы за 2000 ч.............................................0,9
-
9. Напряжение питания, В...............................................................от 8 до 18
-
10. Предел допустимой нагрузки ELim, % от Emax.......................................... 150
-
11. Вероятность безотказной работы за 2000 ч.............................................0,9
