Принцип действия ТКП, состоящего из первичного преобразователя температуры -термопреобразователя сопротивления (ТС) и электронного блока, основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) ТС с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009 от температуры. Электронный блок ТКП осуществляет аналого-цифровое преобразование параметров электрического сигнала, поступающего от ТС, и передачу его в микропроцессорный модуль, который обеспечивает управление всеми схемами прибора. В зависимости от значения измеренного сигнала ТКП может осуществлять регулирование значения температуры за счет управления различными исполнительными устройствами.

ТКП являются переконфигурируемыми приборами. Просмотр и изменение параметров конфигурации ТКП производится посредством кнопочной клавиатуры, расположенной на лицевой панели. Индикация значений измеряемой температуры, в том числе и в виде дискретной графической шкалы с указанием положения уставок относительно диапазона измерений, а также уставок и параметров конфигурации происходит на многофункциональном четырехразрядном жидкокристаллическом дисплее. Также на дисплее отображается информация о срабатывании реле каналов сигнализации.

ТКП имеют две уставки и два электромеханических вибростойких реле каналов сигнализации, тип и значение уставок выбираются потребителем.

ТКП являются:

• - по числу преобразуемых входных сигналов - одноканальными;

• - по числу каналов сигнализации             - двухканальными.

ТКП имеют исполнения:

• - общепромышленное;

• - повышенной надежности для эксплуатации на объектах АС (А).

В зависимости от варианта электрического присоединения к цепям питания и цепям сигнализации оба исполнения ТКП имеют модификации:

• - ТКП-100/М1 с р^ъемами 2PVHI4 и РМ122;

• - ТКП-100/М2 с разъемами GSP 311 и GSSNA 300.

Фотография общего вида термометра электроконтактного ТКП-100 в сборе с первичным преобразователем ТС-1388/3ТКП представлен на рисунке 1.

Изображения общего вида первичных преобразователей ТКП представлены на рисунках 2-9.

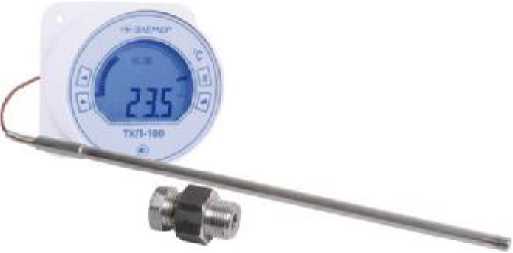

Рисунок 1 - ТКП-100 с ТС-1388/3ТКП

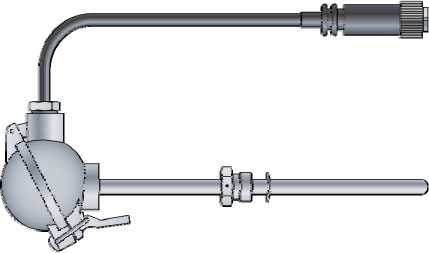

Рисунок 2 - ТС 1088/1ТКП

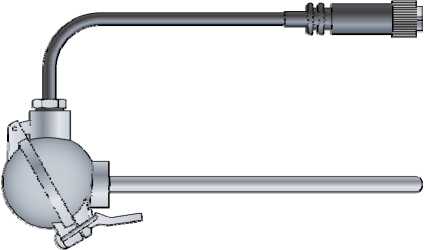

Рисунок 3 - ТС 1088/2ТКП, ТС 1088/5ТКП

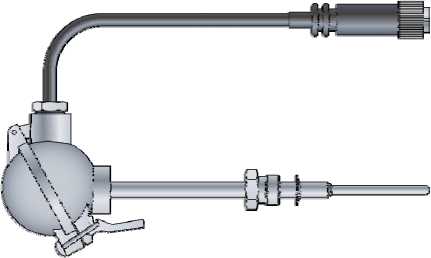

Рисунок 4 - -1088/3ТКП, ТС-1088/4ТКП,

-1088/6

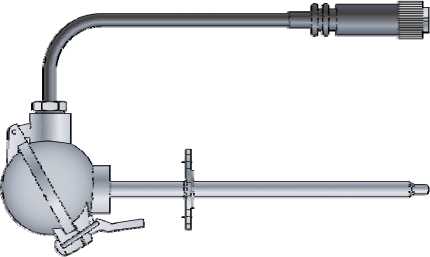

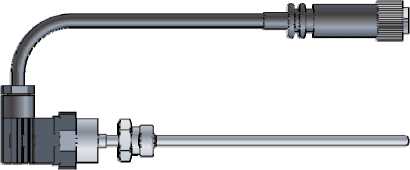

Рисунок 5 - ТС 1088/7ТКП

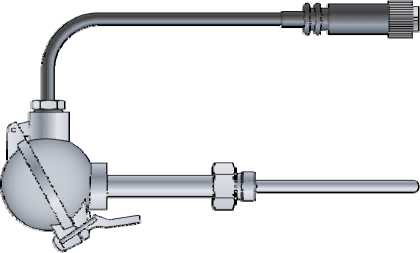

Рисунок 6 - ТС-1088/8ТКП

Рисунок 7 - ТС-1288/5ТКП

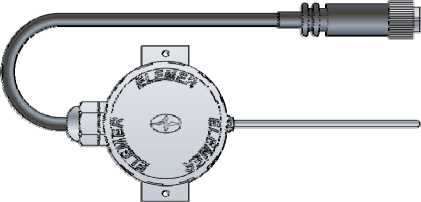

Рисунок 8 - ТС-1288/9ТКП

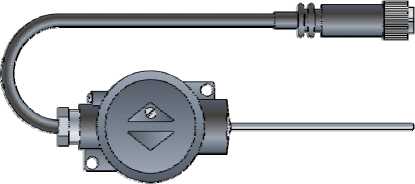

Рисунок 9 - ТС-1288/10ТКП

Комплектность ТКП представлена в таблице 2.

Таблица 2

Основные метрологические характеристики ТКП приведены в таблице 1: Таблица 1

Время установления рабочего режима, не более: 30 мин.

Вариация показаний ТКП не превышает 0,25 предела допускаемой основной погрешности.

Область задания уставок соответствует диапазону измерений.

Пределы допускаемой основной погрешности срабатывания сигнализации не превышают пределов основной приведенной погрешности ТКП.

Пределы допускаемой дополнительной погрешности срабатывания сигнализации, вызванной изменением температуры окружающего воздуха от нормальной до любой в пределах рабочих температур на каждые 10 °C изменения температуры, не превышают 0,25 % от диапазона измерений.

Пределы допускаемой дополнительной погрешности срабатывания сигнализации, вызванной изменением напряжения питания от номинального до любого в пределах рабочих условий применения, не превышают 0,2 пределов допускаемой основной погрешности срабатывания сигнализации.

Пределы допускаемой дополнительной погрешности ТКП, вызванной изменением температуры окружающего воздуха от нормальной (20±5) °C до любой температуры в пределах рабочих температур на каждые 10 °C изменения температуры, не превышают 0,25 % от диапазона измерений.

Время термического срабатывания ТКП в зависимости от диаметра монтажной части первичного преобразователя, не более: 6 с (для 0 4 мм), 15 с (для 0 6 мм), 20 с (для 0 8 мм), 30 с (для 0 10 мм).

Электрическое сопротивление изоляции цепи питания 220 В, цепи сигнализации и цепи первичного преобразователя относительно контакта защитного заземления и между собой при испытательном напряжении 500 В, не менее:

• - 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %;

• - 5 МОм при верхнем значении температуры рабочих условий и относительной влажности от 30 до 80 %;

• - 1 МОм при верхнем значении относительной влажности рабочих условий и температуре окружающего воздуха (35±3) °C.

Электрическое сопротивление изоляции цепи питания 24 В и цепи первичного преобразователя относительно контакта защитного заземления и между собой при испытательном напряжении 100 В, не менее:

• - 20 МОм при температуре окружающего воздуха (20±5) °C и относительной влажности от 30 до 80 %;

• - 5 МОм при верхнем значении температуры рабочих условий и относительной влажности от 30 до 80 %;

- 1 МОм при верхнем значении относительной влажности рабочих условий и температуре окружающего воздуха (35±3) °C.

Питание осуществляется от:

• - сети переменного тока с частотой от 40 до 100 Гц и напряжением от 110 до 249 В, при номинальных значениях - частоты 50 Гц и напряжения 220 В;

• - от сети постоянного тока напряжением от 150 до 249 В, при номинальном значении напряжения 220 В;

• - от источника питания постоянного тока напряжением (24±0,48) В или (36±0,72) В;

• - встроенной батареи напряжением 12 В (при отсутствии напряжения в сети).

Максимальная потребляемая мощность, не более: 5 Вт.

По устойчивости к климатическим воздействиям при эксплуатации ТКП:

• - согласно ГОСТ Р 52931-2008 соответствуют группе исполнения

• - С3 в расширенной области температур от минус 25 до 70 °C (от минус 5 до 50 °C),

• - С2 в расширенной области температур от минус 40 до 70 °C;

• - согласно ГОСТ 15150-69 соответствуют виду климатического исполнения

• - УХЛ3.1 в расширенной области температур от минус 25 до 70 °C,

• - УХЛ4.1 в расширенной области температур от минус 5 до 50 °C,

• - В4, ТВ4.1 в расширенной области температур от 5 до 50 °C,

• - С2, У1 в расширенной области температур от минус 40 до 70 °C.

Габаритные размеры электронного блока ТКП: 104* 104x64 мм.

монтажной части ТКП: от 80 до 3150 мм

Масса ТКП, не более: 1,3 кг.

Средняя наработка на отказ, не менее: 30000 ч или 50000 ч (в зависимости от исполнения ТКП).

Средний срок службы, не менее: 10 лет или 12 лет (в зависимости от исполнения ТКП).
