Номер по Госреестру СИ: 50337-12
50337-12 Уровнемеры ультразвуковые с преобразователями
(SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи))
Назначение средства измерений:
Уровнемеры ультразвуковые SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT (далее - уровнемеры) предназначены для измерений уровня жидкостей и сыпучих материалов в системах автоматического контроля, регулирования и управления технологическими процессами, отображения результатов измерений уровня на показывающем устройстве и преобразования в выходной электрический сигнал.
Внешний вид.
Уровнемеры ультразвуковые с преобразователями
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 07.06.2022
Номер записи - 139769
ID в реестре СИ - 362169
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
XPS-30, SITRANS LU10, SITRANS LU02,
Производитель
Изготовитель - Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd."
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 400 дн.
Приказы РСТ, где упоминается данный тип СИ
№1220 от 2017.06.07 О продлении срока действия свидетельств об утверждении типа средств измерений
№1371 от 2022.06.07 ПРИКАЗ_Об утверждении типов средств измерений (16)
№370 от 2023.02.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (10)
№370 от 2023.02.17 О внесении изменений в сведения об утвержденных типах средств измерений
Наличие аналогов СИ: Уровнемеры ультразвуковые с преобразователями (SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50337-12 Уровнемеры ультразвуковые с преобразователями (SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи)) Фирма "Siemens AG", подразделение "Siemens Canada Limited Inc.", Канада; Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
65555-16 Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У) АО «ТЕККНОУ» (РОССИЯ г. Санкт-Петербург) |
Все средства измерений АО «ТЕККНОУ»
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50336-12 09.07.2017 |
Уровнемеры ультразвуковые, PROBE мод. The Probe и SITRANS PROBE LU Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
50337-12 07.06.2022 |
Уровнемеры ультразвуковые с преобразователями, SITRANS LU мод. SITRANS LU01, SITRANS LU02, SITRANS LU10 (уровнемеры) ST, XCT, XPS, XRS, XLT (преобразователи) Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ |
1 год |
|
63664-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL250 ST-S SA Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63665-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL230 SB-S SA, SIWAREX WL230 BB-S SA, SIWAREX WL260 SP-S SA, SIWAREX WL260 SP-S SC, SIWAREX WL260 SP-S AA, SIWAREX WL260 SP-S AB Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63666-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL280 RN-S SA, SIWAREX WL270 CP-S SB, SIWAREX WL270 CP-S SA Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
|
63669-16 06.04.2026 |
Датчики весоизмерительные, SIWAREX WL270 K-S CA Фирма "Siemens AG", подразделение "Siemens Sensors and Communication Ltd." (КИТАЙ ) |
ОТ МП |
1 год |
Отчет предназначен для отслеживания динамики наполнения ФГИС АРШИН данными о поверках. Отчет состоит из 3 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Таблица обладает функциями поиска и сортировки по любой из колонок.
Графики представляют собой столбчатые диаграммы распределения поверок, загружаемых в ФГИС аршин по месяцам. По оси абсцисс «Ox» - дата, по оси ординат «Oy» - количество поверок в штуках. Возможно отслеживание трех типов "поверок": первичные поверки, периодические поверки или извещения о непригодности.
При построении отчета есть возможность предварительно сконфигурировать параметры его отображения путем установки фильтров по поверкам, периодическим поверкам или извещениям о непригодности.
В заголовке отчета приводятся усредненные данные по загруженным в АРШИН поверкам:
- максимальное количество поверок за месяц
- среднее количество поверок в месяц и в год
- период наполнения базы в месяцах и годах
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля
- дата
- общее количество поверок
- кол-во периодических поверок
- кол-во извещений о непригодности
Кто поверяет Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ООО «Норильскникельремонт» (RA.RU.312323) | 4 | 4 | 0 | 0 | 4 | 4 | 0 | |||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Уровнемеры ультразвуковые (ТИТАН-253У, ТИТАН-270У)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ВНИИР – филиал ФГУП ВНИИМ им. Д.И.Менделеева Республика Татарстан |
4800 | 5382 |
|
ФБУ УРАЛТЕСТ Свердловская область |
4726 | 5382 |
|
ООО СЕМЬ ИЗМЕРЕНИЙ Свердловская область |
6000 | 5382 |
|
ООО "ПКФ СИ" Свердловская область |
6000 | 5382 |
Программное обеспечение
Встроенное программное обеспечение размещено в устройстве хранения программ энергонезависимой памяти EEPROM. Считывание встроенного программного обеспечения производится из устройства хранения программ энергонезависимой памяти EEPROM с использованием специализированного программатора PROFIBUS PA или интерфейсов связи.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1.
|
ТИП |
Наименование программно-го обеспечения |
Идентификационное наименование программного обеспече ния |
Номер версии (иден-тификаци-онный номер) про граммного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма испол няемого кода) |
Алгоритм вычисления цифрового идентификатора про граммного обеспечения |
Уровень защиты программного обеспечения от изменений по МИ 3286-10 |
|
SITRANS LU01 |
SPL |
45000866 |
5.29 |
0xCD0E |
n / a |
С |
|
SITRANS LU02 |
DPL Plus |
45000863 |
5.29 |
0x5293 |
n / a |
С |
|
SITRANS LU10 |
XPL Plus |
45000920 |
5.31 |
0x6E5F |
n / a |
С |
Доступ к параметрам и данным со стороны интерфейсов связи и инфракрасный порт защищены паролями на чтение и программирование. Метрологические коэффициенты и заводские параметры защищены аппаратной перемычкой и не доступны без вскрытия пломб.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации в правом верхнем углу.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к уровнемерам ультразвуковым SITRANS LU модификации SITRANS LU01, SITRANS LU02, SITRANS LU10 с преобразователями типа ST, XCT, XPS, XRS, XLT
-
1. ГОСТ 8. 477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
-
2. Техническая документация фирмы «Siemens AG», Германия.
Заявитель
Общество с ограниченной ответственностью «Сименс»Адрес: 115184, Россия, Москва, ул. Большая Татарская, 9
Тел.: +7(495) 737-2486, Факс: +7(495) 737-2399, е-mail: sc.ru@siemens.com
Испытательный центр
ГЦИ СИ ФГУ «Нижегородский ЦСМ»Регистрационный номер № 30011-08
Адрес: 603950, Россия, г. Нижний Новгород, ул. Республиканская, 1
Тел.: +7 831 428 57 27, факс: +7 831 428 57 48, e-mail: ncsmnnov@sinn.ru
Уровнемеры состоят из ультразвуковых преобразователей, электронного блока и съемного программатора. Преобразователи и электронный блок соединены между собой линиями проводной связи. Программатор связан с электронным блоком с помощью инфракрасного канала.
Принцип действия уровнемеров основан на измерении интервала времени между излучением акустического колебания (рабочая частота - от 13 кГц до 43 кГц) и получением отраженного от поверхности жидкости или сыпучего материала эхо-сигнала.
Ультразвуковой преобразователь преобразует электрическую энергию импульсов, поступающих от электронного блока, в акустические колебания, излучаемые поверхностью преобразователя. В моменты пауз между импульсами преобразователь используется для обратного преобразования энергии отраженного акустического сигнала в электрический, поступающий на вход электронного блока. В уровнемерах используются следующие модификации ультразвуковых преобразователей с различными конструктивными и метрологическими характеристиками: ST, XCT, XPS, XRS, XLT.
Электронный блок измеряет интервал времени между излучением импульса и получением эхо-сигнала и производит вычисление расстояния от торца преобразователя до поверхности жидкого или сыпучего материала. Обработка сигнала осуществляется с помощью программного обеспечения эхо-обработки Sonic Intelligence. Результат измерения уровня отображается на графическом жидкокристаллическом дисплее (LCD) с подсветкой.
Влияние колебаний температуры на результат измерений автоматически компенсируется с помощью встроенного в преобразователь температурного датчика, либо с помощью дополнительного температурного датчика TS-3, поставляемого отдельно, либо с помощью метода фиксированной температуры.
Уровнемеры совместимы с распространенными стандартами систем промышленной связи при наличии в комплекте поставки коммуникационного модуля SmartLinx. Уровнемеры имеют выход на внешние устройства.
Для уровнемеров модификации S1TRANS LU02 имеется возможность подключения к электронному блоку двух преобразователей, а для уровнемеров модификации SITRANS LU 10 возможно подключение до 10 преобразователей.
Программирование уровнемера модификации SITRANS LU выполняется с помощью программатора. Программирование включает в себя прокрутку меню, конфигурирование, выбор диапазона и единиц измерения.

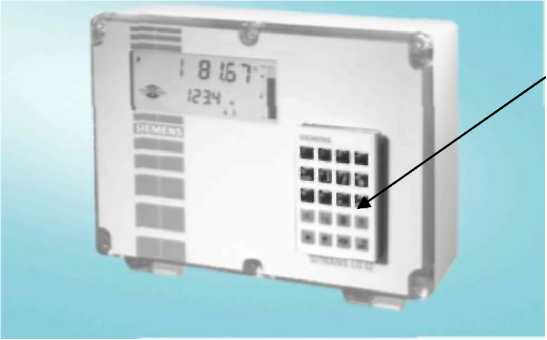

Фотографии общего вида и места нанесения наклеек и пломб:
SITRANS LU
Место пломбировки (под программатором)
Таблица 2
|
Наименование характеристики и единицы измерения |
Значение характеристики модификации уровнемера | ||
|
SITRANS LU01 |
SITRANS LU02 |
SITRANS LU10 | |
|
Диапазон измерений уровня *, м |
от 0,3 до 60,0 | ||
|
Пределы допускаемой основной приведенной погрешности, % от верхнего предела диапазона измерении |
±0,25 | ||
|
Пределы допускаемой дополнительной приведенной погрешности измерения уровня от температуры окружающей среды в месте расположения преобразователя, %: - при использовании метода температурной компенсации на весь диапазон температуры, при использовании метода фиксированной температуры при изменении температуры на 1 °С. |
±0,09 ±0,17 | ||
|
Наименование характеристики и |
Значение характеристики модификации уровнемера | |||
|
единицы измерения |
SITRANS LU01 |
SITRANS LU02 |
SITRANS LU10 | |
|
Питание от сети переменного тока: | ||||
|
- напряжение, В; |
230 | |||
|
- частота, Гц; |
от 50 до 60 | |||
|
- потребляемая мощность, В^А, не более. |
31 |
15 | ||
|
Количество выходных каналов, шт.; | ||||
|
- аналоговый (4^20 мА); |
1 на каждый преобразователь | |||
|
- реле. |
4 |
до 40 | ||
|
Диапазон температуры окружающего воздуха |
от минус 20 до 50 | |||
|
для электронного блока, °С | ||||
|
Диапазон температуры окружающей среды для |
от минус 40 до 150 | |||
|
преобразователя, °С ** | ||||
|
Степень зашиты оболочки по ГОСТ 14254-95 |
IP65 | |||
|
Масса кг, не более | ||||
|
электронного блока |
2,7 | |||
|
программатора |
0,15 | |||
|
Габаритные размеры мм, не более | ||||
|
-электронного блока, |
285x209x92 | |||
|
- дисплея; |
51x127 | |||
|
-программатора. |
67x100x25 | |||
|
Средний срок службы, лет |
10 | |||
*- диапазон измерений уровня зависит от модификации используемого преобразователя (см. таблицу 2);
** - диапазон температуры окружающей среды для преобразователя зависит от модификации используемого преобразователя (см. таблицу 2).
Технические характеристики ультразвуковых преобразователей
Таблица 3
|
Модификация преобразователя |
Диапазон измерений уровня, м |
Температура окружающей среды, °С |
Масса, кг |
Габаритные размеры, мм | |
|
Мин. |
Макс. | ||||
|
XPS-10 |
от 0,3 до 10,0 |
минус 40 |
95 |
0,8 |
122x86x86 |
|
XPS-15 |
от 0,3 до 15,0 |
1,3 |
132x119x119 | ||
|
XPS-30 |
от 0,6 до 30,0 |
4,3 |
198x173x173 | ||
|
XPS-40 |
от 0,9 до 40,0 |
8,0 |
229x206x206 | ||
|
ХСТ-8 |
от 0,6 до 8,0 |
145 |
1,3 |
122x86x86 | |
|
ХСТ-12 |
от 0,6 до 12,0 |
1,3 |
132x119x119 | ||
|
XLT-30 |
от 0,9 до 30,0 |
150 |
4,3 |
249x264x264 | |
|
XLT-60 |
от 1,8 до 60,0 |
6,6 |
324x335x335 | ||
|
XRS-5 |
от 0,3 до 8,0 |
минус 20 |
65 |
1,2 |
127x89x89 |
|
ST-H |
oт 0,3 до 10,0 |
минус 40 |
73 |
1,4 |
119x87x82 |
