Номер по Госреестру СИ: 50382-12
50382-12 Радиометры радона и торона
(RTM-1688/2200 (PPA-1688/2200))
Назначение средства измерений:
Радиометры радона и торона RTM-1688/2200 (PPA-1688/2200) (далее - радиометры) предназначены для измерений и непрерывного мониторинга объемной активности ( OA) радона (222Rn) и торона (220Rn) в воздухе.
Внешний вид.
Радиометры радона и торона
Рисунок № 1
Общие сведения
Дата публикации - 09.11.2023
Срок свидетельства - 23.06.2027
Номер записи - 139823
ID в реестре СИ - 362223
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, нет данных,
Производитель
Изготовитель - Фирма "SARAD GmbH"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки Центрального федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на западе европейской части РФ.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 729 дн.
Приказы РСТ, где упоминается данный тип СИ
№477 от 2012.07.04 Об утверждении типов средств измерений (Регистрационный номер в Гос реестреСИ 50380-12 по 50383-12)
№1416 от 2017.06.23 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 47089 "Радиометры радона и торона RTM-1668/2200 (РРА-1688/2200)"
№1275 от 2022.05.26 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (22)
Наличие аналогов СИ: Радиометры радона и торона (RTM-1688/2200 (PPA-1688/2200))
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50382-12 Радиометры радона и торона (RTM-1688/2200 (PPA-1688/2200)) Фирма "SARAD GmbH" (ГЕРМАНИЯ ) |
60700-15 Измерители (ИКВЧ-М) ФГУП "Смоленское ПО "Аналитприбор" (РОССИЯ г.Смоленск) |
|
50382-12 Радиометры радона и торона (RTM-1688/2200 (PPA-1688/2200)) Фирма "SARAD GmbH" (ГЕРМАНИЯ ) |
49013-12 Комплексы измерительные для мониторинга радона, торона и их дочерних продуктов (Альфарад плюс) ООО "НТМ-Защита" (РОССИЯ г. Москва) |
Все средства измерений ООО "НТМ-Защита"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
50380-12 23.06.2022 |
Радиометры аэрозолей, DOSEman PRO (РАА-30) Фирма "SARAD GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50381-12 23.06.2022 |
Радиометры радона интегральные, DOSEman (РГА-1000) Фирма "SARAD GmbH" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
50382-12 23.06.2027 |
Радиометры радона и торона, RTM-1688/2200 (PPA-1688/2200) Фирма "SARAD GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
|
50383-12 23.06.2027 |
Радиометры радона интегральные, Radon Scout/Radon Scout Plus (РГА-1100/РГА-1100 Плюс) Фирма "SARAD GmbH" (ГЕРМАНИЯ ) |
ОТ МП |
2 года |
Простой и информативный отчёт, охватывающий все организации, аккредитованные на право поверки. В качестве исходной информации используются данные ФГИС АРЩИН за период с 2010 года по настоящее время.
В отчете представлены данные по количеству поверок средств измерений, проводимых аккредитованными организациями на территории РФ.
Отчёт имеет два варианта предварительных фильтров:
- выборка по годам или за все время формирования БД, начиная с 2010 года
- по различным тематическим разрезам, статусам и типам организаций (подведы Росстандарта, ФГУПы Росстандарта, ФБУ Росстандарта, гос. организации, коммерческие организации)
Отчёт состоит из одной круговой диаграммы и свободной таблицы. Круговая диаграмма построена на инструменте Google Chart и показывает доли поверок самых больших организаций.
Сводная таблица имеет более 4000 строк, при этом, реальное количество аккредитованных организаций не превышает 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
В таблице по каждой из организаций представлена следующая информация:
- Полное наименование организации
- Общее количество поверок начиная в 2010 года
- Поверок за год (последние 365 дней)
- Среднее кол-во поверок в день за последний год (в году 365 дней)
- Среднее кол-во поверок в день за последний год (только рабочие дни при 5-ти дневке - 248 р.д.)
- Общее количество первичных поверок
- Общее количество периодических поверок
- Общее количество поверок без статуса
- Кол-во извещений о непригодности в штуках
- Кол-во извещений о непригодности в процентах
Бесплатный
Кто поверяет Комплексы измерительные для мониторинга радона, торона и их дочерних продуктов (Альфарад плюс)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ «ЦСМ Московской области» (RA.RU.311341) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 |
Стоимость поверки Комплексы измерительные для мониторинга радона, торона и их дочерних продуктов (Альфарад плюс)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
Коломенский филиал ФБУ Ростест-Москва Московская область |
13625 | 13625 |
|
Клинский филиал ФБУ Ростест-Москва Московская область |
13625 | 13625 |
|
Сергиево-Посадский филиал ФБУ Ростест-Москва Московская область |
13625 | 13625 |
|
Серпуховский филиал ФБУ Ростест-Москва Московская область |
13625 | 13625 |
|
Менделеевский филиал ФБУ Ростест-Москва Московская область |
13625 | 13625 |
Программное обеспечение
Программное обеспечение (ПО) радиометров предназначено для настройки радиометров, считывания, сохранения и отображения результатов измерений.
Идентификационные данные (признаки) значимого программного обеспечения приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Radon Vision |
Radon Vision |
4.0.8 и выше |
- |
- |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Знак утверждения типа
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к радиометрам радона и торона RTM-1688/2200 (PPA-1688/2200)ГОСТ 21496-89. Средства измерений объемной активности радионуклидов в газе. Общие технические требования и методы испытаний.
ГОСТ 8.039-79. Государственная система обеспечения единства измерений. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений активности нуклидов в бета-активных газах.
Приказ Минздравсоцразвития России от 9 сентября 2011 года № 1034
Изготовитель
Фирма SARAD GmbH, Германия
Адрес: 01159 Dresden GERMANY Wiesbadener StraBe 10
Тел.: +49 (0)351/ 6580712
Факс: +49 (0)0351/ 6580718
Е-mail: support@sarad.de
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физикотехнических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»)
Юридический адрес: 141570, Московская обл., Солнечногорский р-н, городское поселение Менделеево, Главный лабораторный корпус
Почтовый адрес: 141570, Московская обл., Солнечногорский р-н, п/о Менделеево Телефон: (495) 744-81-12, факс: (495) 744-81-12
E-mail: office@vniiftri.ru
Принцип действия радиометра основан на регистрации дочерних продуктов распада (ДПР) радона и торона альфа-спектрометрическим методом. Возможны два режима использования насоса: продолжительный или периодический. Выбор режима осуществляется программным обеспечением. При выборе продолжительного режима насос работает в течение всего времени проведения измерений, тогда как в периодическом режиме насос включается на 5 минут в начале каждого интервала измерений. Электрические импульсы, образующиеся под воздействием альфа-частиц на детекторе, усиливаются предусилителем, поступают на вход амплитудно-цифрового преобразователя и обрабатываются встроенным процессором. Радиометр оснащен встроенной энергонезависимой памятью, объём которой достаточен для хранения данных измерений с высоким разрешением. Данные из встроенной памяти могут быть переданы в любой момент посредством USB-порта, COM-порта, а также удалённо с помощью модема (аналогового, ISDN, GSM), даже в процессе измерений. Поставляемое в комплекте ПО «Radon Vision» обеспечивает загрузку данных на ПК по всем указанным выше каналам передачи данных. Радиометр выпускается в двух модификациях: RTM-1688 и RTM-2200 (отличаются размерами встроенного дисплея).
Конструктивно радиометр выполнен в виде настольного прибора в металлическом корпусе с питанием от встроенной свинцово-гелевой аккумуляторной батареи 12V/3.2Ah, либо от сетевого адаптера, входящего в комплект поставки.

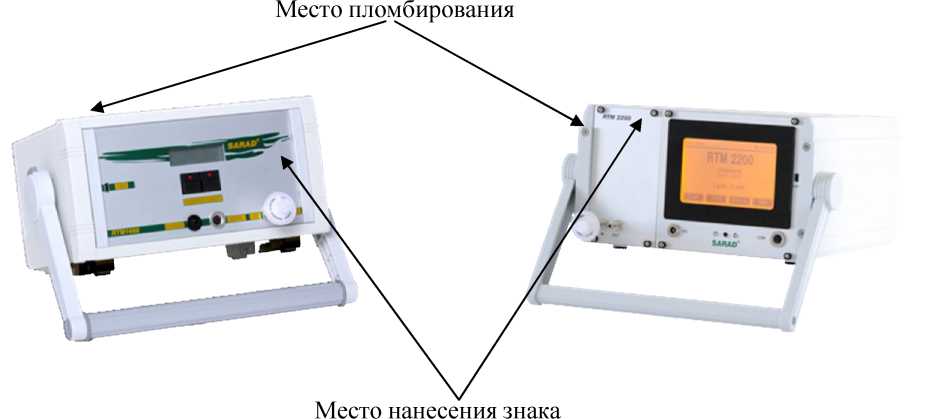

Внешний вид радиометров и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
об утверждении типа
Рисунок 1 - Внешний вид радиометров
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения объёмной активности, Бк/м3 |
от 3 до 2406 |
|
Пределы допускаемой относительной погрешности измерений, % |
±10 |
|
Наработка на отказ, ч |
не менее 10000 |
|
Г абаритные размеры (длина, ширина, высота), мм, не более |
235 х 140 х 255 |
|
Вес, кг, не более |
6,0 |
