Номер по Госреестру СИ: 50406-12
50406-12 Приборы для обнаружения повреждений кабелей
(Teleflex VX)
Внешний вид.
Приборы для обнаружения повреждений кабелей
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 10.05.2027
Номер записи - 139857
ID в реестре СИ - 362257
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 3 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Приборы для обнаружения повреждений кабелей Teleflex VX, Прибор для обнаружения повреждений кабелей Teleflex VX, Нет модификации, нет данных, TeleflexVX, Teleflex VX,
Производитель
Изготовитель - Фирма "SebaKMT"
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.
Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".
В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.
Статистика
Кол-во поверок - 44
Выдано извещений - 0
Кол-во периодических поверок - 22
Кол-во средств измерений - 13
Кол-во владельцев - 8
Усредненный год выпуска СИ - 0
МПИ по поверкам - 1028 дн.
Приказы РСТ, где упоминается данный тип СИ
№951 от 2017.05.10 О продлении срока действия свидетельств об утверждении типа средств измерений
№794 от 2022.03.30 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (19)
Наличие аналогов СИ: Приборы для обнаружения повреждений кабелей (Teleflex VX)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "SebaKMT"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29776-05 01.08.2010 |
Генераторы инфранизкочастотные высоковольтные, VLF мод. 20, 28, 40, 54 и 60 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
29776-10 01.08.2015 |
Генераторы инфранизкочастотные высоковольтные, VLF мод. 20, 28, 40, 54, 60 и 80 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
29777-05 01.08.2010 |
Установки контрольно-измерительные для испытаний и прожига кабелей, BPA 703, BPA Compact, SPG32 и SPG40 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
29777-10 01.08.2015 |
Установки контрольно-измерительные для испытаний и прожига кабелей, BPA 703, Centrix, SPG 32, SPG 40 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
1 год |
|
33127-06 01.12.2011 |
Установки контрольно-измерительные для испытаний изоляции, T мод. T22/1, T26/1 A, T26/1 B и T99/1 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
34029-07 01.04.2012 |
Системы измерений и локализации мест неисправностей, OWTS Фирма "SebaKMT" (ГЕРМАНИЯ ) |
1 год | |
|
50406-12 10.05.2027 |
Приборы для обнаружения повреждений кабелей, Teleflex VX Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ МП |
3 года |
|
51889-12 17.07.2022 |
Установки контрольно-измерительные для испытаний и прожига кабелей, BPS 803-H, BPS 803-VLF, BPS 803-100, HPA 130 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
51890-12 04.07.2022 |
Приборы контрольно-измерительные для испытаний и локализации дефектов изоляции пластмассовых оболочек кабелей, MMG 10 и MFM 10 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
2 года |
|
59434-14 19.12.2019 |
Расходомеры ультразвуковые накладные, UDM 200 Фирма "SebaKMT" (ГЕРМАНИЯ ) |
ОТ |
2 года |
Отчет позволяет выгрузить в файл информацию, содержащуюся в поверках, по выбранным организациям за выбранный период.
Форма выбора из списка организаций обладает свойством мультиселекта.
Выгрузка осуществляется в текстовый файл формата csv с кодировкой win1251.
Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.
Поля:
1 - Организация-поверитель
2 - ФСА РАЛ
3 - Номер свидетельства (извещения)
4 - № типа СИ
5 - Обозначение типа СИ
6 - Наименование типа СИ
7 - Модификация
8 - МПИ
9 - Изготовитель (страна, город)
10 - Собственник
11 - Год выпуска
12 - Заводской номер
13 - Дата поверки
14 - Дейтвительна до
15 - Тип поверки
16 - Ссылка на протокол поверки (если приложен)
17 - Наименование документа поверки
18 - Состав СИ (сбор данных с 2024г.)
Кто поверяет Приборы для обнаружения повреждений кабелей (Teleflex VX)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИМС" (01.00225-2011) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КЕМЕРОВСКИЙ ЦСМ" (RA.RU.311469) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Кемеровский ЦСМ» (72) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 1 | 15 | 0 | 13 | 0 | 13 | ||
| ООО "Феррата" (1329) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП «ВНИИМС» (RA.RU.311493) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 7 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| Филиал АО «Концерн Росэнергоатом» - Ленинградская атомная станция (1744) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Приборы для обнаружения повреждений кабелей (Teleflex VX)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
5020 | 6010 |
|
ФБУ НИЦ ПМ-Ростест Москва |
7000 | 6010 |
Программное обеспечение
Таблица 1 - Программное обеспечение
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
SebaKMT 5.0.2 |
IPC V1.00 |
200003175 |
- |
- |
Программное обеспечение установлено во внутренней памяти вычислительного устройства и недоступно пользователю. Метрологические характеристики прибора нормированы с учётом влияния ПО.
При старте ПО распаковывается в оперативную память (RAM) прибора и при каждом включении прибора стартует из RAM.
Соответствие установленной в приборе версии ПО версии, указанной в руководстве по эксплуатации, производится после загрузки основного экрана последовательным переходом на страницы System > Information > SW. Версия выводится в окно экрана «сведения о системе».
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «С», в соответствии с МИ 3286-2010.
лист № 3 всего листов 4
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на лицевую панель прибора наклейкой и на титульные листы руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к прибору для обнаружения повреждений кабелей Teleflex VX
1. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
2. Техническая информация фирмы «SebaKMT», Германия.
Поверка
Поверкаосуществляется по документу МП 50406-12 «Прибор для обнаружения повреждений кабелей Teleflex VX. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» 15.03. 2012 г.
Основные средства поверки: генератор импульсов Г5-60 (амплитуда 1 мВ - 10 В, погрешность ± (0,03 U+2 мВ), где U- амплитуда генерируемого напряжения; период повтор. 100 нс -10 с, погрешность ±10-6 Т, где Т-период повторения; длительность импульса 50 нс - 1 с, погрешность ± (0,1 t+3 нс), где t - длительность импульса) и осциллограф цифровой запоминающий GDS-73352 (вертикальное отклонение 2 мВ - 5 В/дел., погрешность ± 3 %; горизонтальное отклонение 1 нс - 100 с/дел., погрешность ±0,02 %.
Изготовитель
Фирма «SebaKMT», Германия
96148, Baunach, Germany
Tel. +49-(0)9544-680 Fax: +49-(0)9544-2273
http://www.sebakmt. com
E-mail: sales@sebakmt.com
Заявитель
ООО “Себа Спектрум”
Адрес: 119048, г. Москва, ул. Усачева, д.35, стр.1.
Тел. +7(495) 2326796 Факс +7(495) 2326787
http://www.spektr-group.ru/association/seba/
E-mail: info@spektr-group.ru
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Основная область применения приборов для обнаружения повреждений кабелей Teleflex VX (далее - приборы): определение расстояний от начала до места повреждения силовых кабелей низкого и среднего напряжений внутри и вне производственных помещений.
Прибор представляет собой импульсный рефлектометр, принцип действия которого основан на частичном отражении посылаемых прибором импульсов от мест изменения электрических свойств кабеля. Тип неисправности и расстояние до неё определяется по картине отражения и времени прохождения импульсов, регистрируемых на дисплее прибора.
Прибор содержит генератор импульсов, приёмник, осциллографическое устройство, вычислительное устройство и источник питания.
Вычислительное устройство через меню управляет генератором импульсов, осциллографическим устройством и, по измеренному интервалу времени и заданной скорости распространения импульса по кабелю вычисляет расстояние от начала кабеля до места повреждения.
В качестве вычислительного устройства используется промышленный персональный компьютер с интерфейсом USB для связи с внешними устройствами.
Прибор может использоваться самостоятельно или в качестве элемента управления различных типов лабораторий, выпускаемых фирмой SebaKMT.
Самостоятельно прибор используется для проверки трёхфазных кабелей и обнаружения пульсирующих неисправностей.
С внешними высоковольтными устройствами прибор позволяет использовать также другие методы обнаружения неисправностей: рефлективный (ARM), токо-импульсный, дуговой и затухания (Decay).
В составе установки Centrix прибор также позволяет измерять сопротивление и ёмкость.
Конструктивно прибор выполнен в переносном металлическом корпусе. На передней панели размещены графический дисплей повышенной яркости, ручки поворотных переключателей вида измерений и опций меню (Jogdial), четыре кнопки управления, входные разъёмы и разъём питания. На передней и двух боковых стенках корпуса размещены по два разъёма интерфейсов USB.
Внутри корпуса размещены функциональные модули генератора импульсов, приёмника, осциллографического устройства и источника питания.
Промышленный персональный компьютер размещён на внутренней стороне дисплея. Прибор питается от сети переменного тока.
Онлайн-справка
Выбор фазы
Jogdial
Разъем питания
Разъем заземления
Разъем мультиплексора
Г ере ключ атель вцдов измерений —

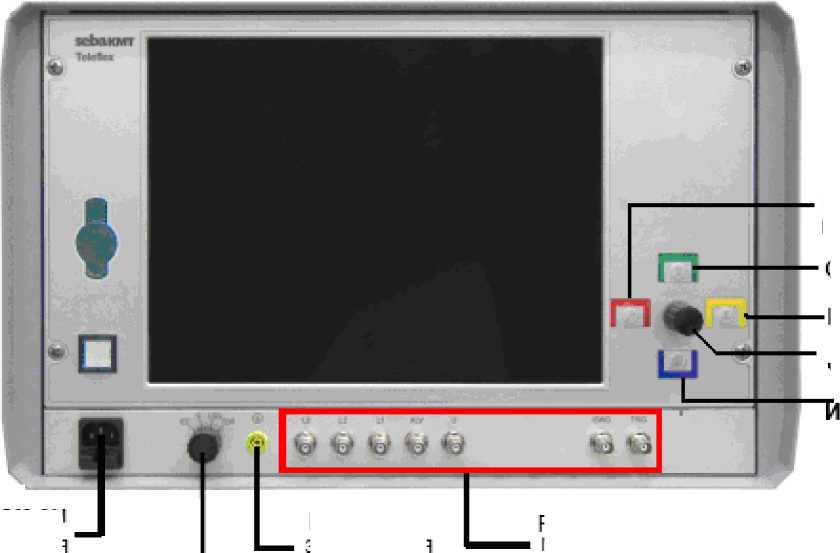

Рис 1 - Внешний вид прибора для обнаружения повреждений кабелей Teleflex VX
Несанкционированный доступ внутрь прибора предотвращается пломбированием винта крепления на передней стенке корпуса.
Прибор, кабель питания, руководство по эксплуатации, методика поверки.
Таблица 2 - Основные технические характеристики
|
Параметр |
Значение |
|
Число одновременно подключаемых кабелей |
От 1 до 3 |
|
Амплитуда напряжения испытательных импульсов |
От 30 до 160 В |
|
Длительность испытательных импульсов |
20; 30; 50; 100; 200; 500 пс 1; 2; 5; 10 мкс |
|
Выходной импеданс генератора импульсов |
50 Ом |
|
Диапазон установки половинного значения скорости распространения импульса по кабелю V/2 * |
От 10 до 149,9 м/мкс |
|
Диапазон измерения при V/2 = 80 м/мкс: Временных интервалов, мкс Расстояний, м |
От 0,25 до 1бх 103 От 20 до 1,28х10б |
|
Пределы допускаемых погрешностей измерений при V/2 = 80 м/мкс: Временных интервалов, мкс Расстояний, м |
± 10-3 х(Т + 2,5) ± 10-3 х L + 0,2 |
|
Частота обновлений экрана |
10 Гц |
|
Питание: Напряжение Частота Потребляемая мощность |
(230 ± 23) В 50/б0 Гц 50 1Ь\ |
|
Г абаритные размеры, (ширина х глубина х высота) |
483 x 295 x 258 мм |
|
Масса, кг |
15 |
|
Условия эксплуатации: Температура Относительная влажность (без конденсации) |
От минус 10 до + 50 оС до 93 % при + 30 оС |
Примечания:
* - для рефлектометров указывают половинное значение скорости V/2.
T - измеряемый интервал времени, мкс
L - измеряемое расстояние, м
