Номер по Госреестру СИ: 50587-12
50587-12 Дальномеры лазерные
(PD 5)
Назначение средства измерений:
Дальномеры лазерные PD 5 (далее - дальномеры) предназначены для
бесконтактного измерения расстояний.
Внешний вид.
Дальномеры лазерные
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 04.07.2022
Номер записи - 140067
ID в реестре СИ - 362467
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Нет модификации, нет данных, Дальномер лазерный PD 5, Дальномер лазерный Hilti PD5, дальномер лазерный, Без модификации, PD5, PD 5, Hilti PD 5, 940641241, 940641197, 940631409,
Производитель
Изготовитель - Фирма "Hilti Corporation"
Страна - ЛИХТЕНШТЕЙН
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет представляет собой интерактивную карту России с нанесенными на нее маркерами и цифрами, обозначающими города и количество организаций аккредитованных на поверку и осуществляющих деятельность в указанном городе.
По каждой из организаций дополнительно на карте приводится информация: наименование организации, номер в РАЛ ФСА, адрес места осуществления деятельности, телефон и электронная почта при наличии.
Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию о количестве поверок, месте регистрации (город, регион, округ), ИНН организации, номер в РАЛ ФСА, полное и сокращенное наименования организации.
В отчете имеется возможность загрузить сырые данные для их самостоятельной обработки.
Бесплатный
Статистика
Кол-во поверок - 241
Выдано извещений - 3
Кол-во периодических поверок - 115
Кол-во средств измерений - 73
Кол-во владельцев - 35
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 378 дн.
Приказы РСТ, где упоминается данный тип СИ
№700 от 2017.04.04 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Самаранефтегаз"
№1449 от 2017.07.04 О продлении срока действия свидетельств об утверждении типа средств измерений
Наличие аналогов СИ: Дальномеры лазерные (PD 5)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Hilti Corporation"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19803-00 01.07.2005 |
Приборы измерительные лазерные, PD 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
19803-01 01.05.2006 |
Дальномеры лазерные, PD 10, PD 20, PD 25 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
23104-02 01.07.2007 |
Нивелиры лазерные ротационные, PR 15 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
23105-02 01.07.2007 |
Нивелиры лазерные ротационные, PR 60 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
24206-06 01.06.2011 |
Измерители глубины залегания арматуры, PS 20, PS 200 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
24678-03 01.05.2008 |
Нивелиры лазерные, PM 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
24679-03 01.05.2008 |
Нивелиры лазерные ротационные, PR 16 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
26109-03 01.12.2008 |
Дальномеры лазерные, PD 22, PD 28 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
28441-04 01.01.2010 |
Дальномеры лазерные, PD 30, PD 32 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
29127-05 01.05.2010 |
Нивелиры лазерные, PM 24 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
29490-05 01.07.2010 |
Нивелиры лазерные, PML 32 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
32523-06 01.09.2011 |
Нивелиры лазерные ротационные, PR 20 и PR 25 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
34176-07 01.04.2012 |
Приборы для измерений толщины элементов строительных объектов и указания меток для бурения, PX 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
36524-07 01.01.2013 |
Дальномеры лазерные, PD 4 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
36525-07 01.01.2013 |
Дальномеры лазерные, PD 40, PD 42 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
40046-08 01.01.2014 |
Нивелиры лазерные ротационные, PR 26 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
47753-11 16.09.2016 |
Нивелиры оптические , POL10, POL15 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
49136-12 24.02.2017 |
Нивелиры лазерные ротационные, PR 3, PR 35, PRE 3 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
49142-12 03.02.2022 |
Нивелиры лазерные, PMC 46, PMP 45, PML 42 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
50587-12 04.07.2022 |
Дальномеры лазерные, PD 5 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
50599-12 04.07.2022 |
Тахеометры электронные, POS 15/18 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
50869-12 17.08.2017 |
Измерители глубины залегания арматуры, PS 200 Ferroscan Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
51476-12 04.07.2022 |
Теодолиты, Hilti POT 10 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
53817-13 18.06.2018 |
Меры толщины бетонные, PT 1000, Detection block Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
54564-13 15.06.2024 |
Измерители, PS1000 мод. X-Scan System PS1000, X-Scan PS1000 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
56614-14 20.12.2024 |
Дальномеры лазерные, PD-I, PD-E Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
1 год | |
|
58189-14 20.08.2019 |
Нивелиры лазерные ротационные, PR 2-HS, PR 30-HVS, PRI 36 Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
|
59043-14 24.07.2024 |
Измерители диаметров и глубины залегания арматуры, PS 250 Ferroscan и PS 200 S Ferroscan Фирма "Hilti Corporation" (ЛИХТЕНШТЕЙН ) |
ОТ |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Дальномеры лазерные (PD 5)
Стоимость поверки Дальномеры лазерные (PD 5)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Волгоградский ЦСМ Волгоградская область |
2053 | 2041 |
|
ФБУ НИЦ ПМ-Ростест Москва |
2107 | 2041 |
|
ФБУ НИЦ ПМ-Ростест Москва |
1946 | 2041 |
|
ФБУ Кузбасский ЦСМ Кемеровская область |
2035 | 2041 |
|
ФБУ Костромской ЦСМ Костромская область |
1886 | 2041 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа средств измерений наносится типографским способом на титульный лист эксплуатационной документации и наклейкой на корпус дальномера.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетодика измерений дальномером приведена в разделе 7 «Эксплуатация» в документе «Дальномеры лазерные PD 5. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к дальномерам лазерным PD 5-
1. МИ 2060-90 «Государственная поверочная схема для средств измерений длины в диапазоне 1*10-6...50 м и длин волн в диапазоне 0,2..,50 мкм»;
-
2. ГОСТ 8.503-84 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24.75000 м»;
-
3. Техническая документация фирмы «Hilti Corporation» (Лихтенштейн).
Поверка
Поверкаосуществляется по документу МП РТ 1713-2012 «Дальномеры лазерные PD 5. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 21 марта 2012г.
Перечень основных средств поверки ( эталонов ), применяемых для поверки:
Набор контрольных линий (базисов), не менее трех, действительные длины которых равномерно располагаются в диапазоне измерения дальномера и определены с погрешностью не более ± 0,5 мм, например: тахеометром электронным или лентой измерительной 3 разряда МИ 2060-90.
Испытательный центр
ГЦИ СИ ФБУ «Ростест-Москва»117418, Москва, Нахимовский пр., 31
Тел.: (499) 129-19-11, факс: (499) 124-99-96, етаП: info@rostest.ru
Принцип действия дальномера реализует фазовый метод измерения расстояний, основанный на регистрации и сравнении фаз лазерного излучения, выходящего (из излучателя дальномера) и входящего (в приемное устройство дальномера), после его диффузного отражения от объекта измерения.
Дальномер представляет собой корпус, вмещающий оптические и электронные компоненты. В задний торец корпуса встроена откидная крышка отсека элементов электропитания. Дальность измерений зависит от отражательной способности и свойств наружной поверхности объекта измерения. Для больших расстояний, для повышения светоотражательной способности, рекомендуется пользоваться специальной мишенью, входящей в комплект дальномера по заказу.
Расстояние измеряется от исходной (нулевой) точки, которая совпадает с задним торцом корпуса дальномера.
Управление дальномером осуществляется с помощью многофункциональных двух кнопок. Результат измерений отображается на ЖК-экране.
Дальномер имеет 2 режима измерений: единичное и непрерывное. Измерение сопровождается звуковым сигналом, который может отключаться.
В эксплуатации, конструкция дальномера не предусматривает механических и электронных внешних регулировок. Ограничение доступа к внутренним регулировочным узлам обеспечивается неразборным корпусом дальномера.

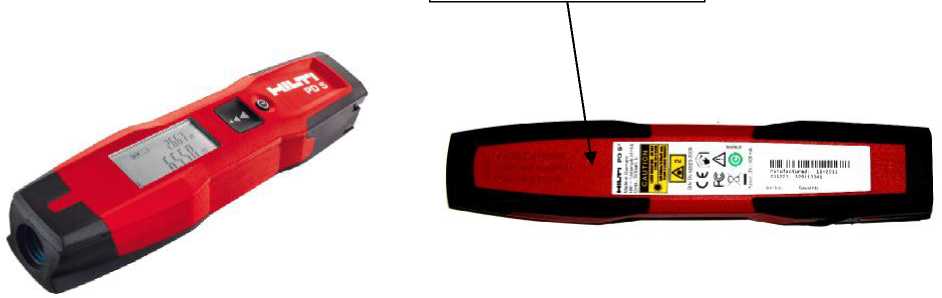

Общий вид дальномера лазерного PD 5 показан на рисунке 1.
Место нанесения знака утверждения типа
Рисунок 1
Комплектность дальномера указана в таблице 2.
аблица 2
|
Комплект поставки |
Количество, шт. |
|
Дальномер лазерный PD 5 |
1 |
|
Батарейка типа ААА |
2 |
|
Транспортировочный чехол |
1 |
|
Мишень с отражающим покрытием PDA 50/51/52* |
1 |
|
Очки лазерные PUA* |
1 |
|
Руководство по эксплуатации на русском языке |
1 |
|
Методика поверки МП РТ 1713-2012 |
1 |
* - по заказу
дальномеров приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения расстояний: | |
|
- нижний предел, не более: |
0,364 м |
|
- верхний предел, не менее: |
70 м |
|
СКО измерения расстояний, не более: |
(1,5 + 0,02хDх10"3) мм, где D [мм]- измеряемое расстояние |
|
Источник электропитания: |
2 батарейки типа ААА |
|
Длина волны лазерного излучения: |
635 нм* |
|
Мощность лазерного излучения, не более: |
1 мВт * |
|
Диапазон рабочих температур: |
от -10 °С до +50 °С |
|
Диапазон температуры хранения: |
от -30 °С до +70 °С |
|
Г абаритные размеры (Д х Ш х В), не более: |
(164 х 33 х 21) мм |
|
Масса (с батарейками): |
(0,1±0,01) кг |
- параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 “Безопасность лазерной аппаратуры. Классификация оборудования, требования и руководство для потребителей” и относятся к лазерам 2 класса.
