Принцип действия прибора основан на разделении образца по химическому составу на хроматографической колонке и регистрации хроматограмм детекторами.

Хроматограф жидкостной Agilent представляет собой многоцелевую автоматизированную систему, обеспечивающую дозированное введение образца, разделение образца, измерение количеств компонентов образца, обработку и регистрацию выводимой информации.

В состав хроматографа входят следующие блоки: насос, термостат колонок, коллектор фракций, автосэмплер (этот автосэмплер может быть заменен узлом для для введения образцов вручную), один или несколько детекторов.

Хроматограф может использоваться для изократического и градиентного разделений. Соответственно, может оснащаться изократическим или градиентным насосом, смешивающим 2 или 4 компонента подвижной фазы.

Хроматограф модели 1220 Infinity LC является компактной бюджетной версией системы, имеет только одну конфигурацию состоящую из модулей серии 1220 (градиентный насос на два компонента подвижной фазы с встроенным дегазатором, автосэмплер, термостат на одну хроматографическую колонку и спектрометрический детектор 1220 Infinity Variable Wavelength Detector).

Хроматограф модели 1260 Infinity LC является системой, которая может комплектоваться любым набором модулей серии 1260, а также одним или несколькими типами детекторов, среди которых: спектрофотометрический детектор с изменяемой длиной волны (1260 Infinity Variable Wavelength Detector), многоволновой спектрофотометрический детектор (1260 Infinity Multiple Wavelength Detector), детектор с диодной матрицей ( 1260 Infinity Diode-Array-Detector), рефрактометрический детектор (1260 Infinity Refractive Index Detector), флуориметри-ческий детектор (1260 Infinity Fluorescence Detector), детектор по рассеянию света аэрозолем (380 и 385 Evaporative Light Scattering Detector).

Хроматограф модели 1290 Infinity LC является системой, способной работать при очень высоких давлениях подвижной фазы (до 1200 бар) и, соответственно, использовать хроматографические колонки с очень мелким зернением сорбента (менее 3 мкм), что обеспечивает условия для «быстрой» хроматографии. Имеет одну комплектацию, состоящию из набора модулей серии 1290 (градиентный насос на два компонента подвижной фазы с встроенным дегазатором, автосэмплер, термостат колонок) и комплектуется детектором 1290 Infinity Variable Wavelength Detector или детектором с диодной матрицей 1290 Infinity Diode-Array- Detector.

При наличии особых требований к решаемым задачам на основе модулей серий 1220, 1260 и 1290 может быть собрана комбинированная хроматографическая система, которая идентифицируется как система 1200.

Модели спектрометрических детекторов отличаются конструкцией, уровнем шума, дрейфа нулевой линии, диапазоном длин волн.

Модели детекторов по рассеянию света аэрозолем отличаются конструкцией термоблока и соответственно диапазоном используемых температур при испарении подвижной фазы (преобразования в аэрозоль).

В соответствии с решаемой аналитической задачей, из блоков хроматографа (дегазаторов, насосов, автосэмплеров, термостатов колонок, детекторов, коллектора фракций) можно создать единую автоматизированную систему, управляемую от внешнего компьютера.

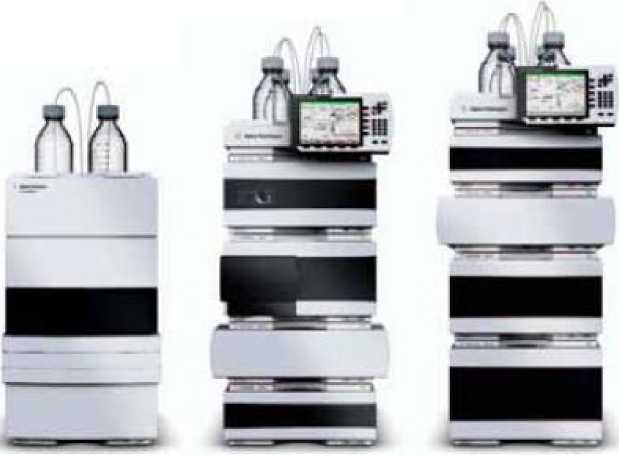

Внешний вид хроматографов жидкостных приведен на рисунке 1.

Рисунок 1. Внешний вид хроматографов жидкостных Agilent

• - хроматограф жидкостной в комплектации;

• - руководство по эксплуатации (книга и электронная версия на компакт-диске);

• - методика поверки МП-242- 1279 -2012.

Спектрофотометрический детектор с изменяемой длиной волны - VWD (1220, 1260 и 1290 Infinity Variable Wavelength Detector)

Предел детектирования ( по антрацену в ацетонитриле или кофеину в воде), г/мл, не более,                                                                    1,5-10^-9

СКО (среднее квадратическое отклонение) выходного сигнала хроматографа со спектрофотометрическим детектором, %, не более:

• - площади пика

• - времени удерживания

Относительное изменение выходного сигнала хроматографа со спектрофотометрическим детектором за 4 часов непрерывной работы %, не более

• - площади пика

Диапазон длин волн, нм                                       от 190 до 600

Габаритные размеры, мм, не более                              140х345х435

Масса, кг, не более

Потребляемая мощность, В • А, не более

Многоволновый спектрофотометрический детектор (1260 Infinity Multiple Wavelength Detector), детектор с диодной матрицей ( 1260 и 1290 Infinity Diode-Array-Detector)

Уровень флуктуационных шумов нулевого сигнала при 254 нм, Б, не более:

Дрейф нулевого сигнала при 254 нм (после прогрева), Б/час, не более

Предел детектирования ( по антрацену в ацетонитриле или кофеину в воде), г/мл, не более                                                                       2,0-10^-9

Относительное среднее квадратическое отклонение выходного сигнала хроматографа с многоволновым спектрофотометрическим детектором и детектором на диодной матрице, %, не более:

- площади пика

• - времени удерживания                                                1

Относительное изменение выходного сигнала хроматографа с многоволновым

спектрофотометрическим детектором и детектором на диодной матрице за 4 часов непрерывной работы, %, не более:

• - площади пика                                                     3

Диапазон длин волн, нм

- для моделей 1260 DAD и 1290 DAD Габаритные размеры, мм, не более Масса, кг, не более

Потребляемая мощность, В •А, не более

Рефрактометрический детектор (1260 Infinity Refractive Index Detector)

Диапазон измерений показателя преломления, ед.рефр.       от 1,00 до 1,75

Объем ячейки, мкл.                                                  8

Температура ячейки, °С                              от 5 выше комн. до 55

Уровень флуктуационных шумов нулевого сигнала, ед.рефр.:

- модель 1260                                                       ±5,0-10^-9

Дрейф нулевого сигнала ед.рефр./час                                   2-10^-7

Предел детектирования ( по сахарозе в воде), не более, г/мл.             2-10^-7

• - времени удерживания

Относительное изменение выходного сигнала хроматографа со спектрофотометрическим детектором за 4 часов непрерывной работы %, не более:

• - площади пика

Габаритные размеры, мм, не более                           180х345х435

Масса, кг, не более

Потребляемая мощность, В •А, не более

Флуориметрический детектор (1260 Infinity Fluorescence Detector)

Спектральный диапазон монохроматоров, нм: -возбуждения люминесценции -регистрации люминесценции

Шаг сканирования, нм                                       от 1 до 20

Объем ячейки, мкл

Предел детектирования ( по антрацену в ацетонитриле ), не менее, г/мл 1-10^-12 Относительное среднее квадратическое отклонение выходного сигнала хроматографа с флуориметрическим детектором, %, не более:

- площади пика

• - времени удерживания

Относительное изменение выходного сигнала хроматографа с флуориметриче-ским детектором за 4 часов непрерывной работы, %, не более:

• - площади пика

Габаритные размеры, мм, не более Масса, кг, не более

Потребляемая мощность, В-А, не более

Детектор по рассеянию света аэрозолем (380 и 385 Evaporative Light Scattering Detector)

Уровень флуктуационных шумов нулевого сигнала, мВ, не более:

• - модель 380, 385                                            1,0

Дрейф нулевого сигнала , мВ./час, не более                         ±1,0

Диапазон температур испарения пробы, °С:

• - модель 380                                              от 25 до 120

• - модель 385                                               от 10 до 80

Предел детектирования ( по сахарозе в воде ), не более, г/мл      1,0-10^-7

Предел детектирования ( по кофеину в воде ), не более, г/мл      5,0-10^-8

Относительное среднее квадратическое отклонение выходного сигнала, %,

не более:

• - площади пика

• - времени удержания

Относительное изменение выходного сигнала за 4 часов непрерывной работы, %, не более:

Вакуумные дегазаторы (1260 Infinity Standard Degasser и High Performance 1260 Infinity Degasser)

- 1260 Infinity Standard Degasser

- High Performance 1260 Infinity Degasser

Количество каналов

Внутренний объем канала, мл:

- 1260 Infinity Standard Degasser

- 1260 Infinity Micro Degasser

Габаритные размеры, мм, не более                            80 х 345 х 435

Масса, кг, не более:

- 1260 Infinity Standard Degasser                                            7,5

- High Performance 1260 Infinity Degasser                                   5

Потребляемая мощность, В •А, не более

30

Потребляемая мощность, В • А, не более

180

Условия эксплуатации всех блоков:

Температура окружающей среды, °С

Относительная влажность при 25 °С, %, не более Напряжение питания при частоте (50±1) Гц, В

• - для моделей детекторов 380,385

• - для остальных моделей

Диапазон атмосферного давления , кПа

Средний срок службы, лет

Наработка на отказ, ч, не менее
