Номер по Госреестру СИ: 50696-12
50696-12 Машины испытательные
(Т)
Назначение средства измерений:
Машины испытательные серии Т (далее по тексту - машины) предназначены для измерений силы при проведении механических испытаний образцов на сжатие и изгиб.
Внешний вид.
Машины испытательные
Рисунок № 1
Внешний вид.
Машины испытательные
Рисунок № 2
Внешний вид.
Машины испытательные
Рисунок № 3
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 27.07.2017
Номер записи - 140203
ID в реестре СИ - 362603
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Т; T052/E, Т100/Е02, Т052/Е, Т052/E, Т 052/Е, Т, Нет модификации, нет данных, мод. Т052/Е, мод. T 052/E, Машина испытательная серии Т мод. Т 052/Е, Tecnotest T052/E, SW-100P,
Производитель
Изготовитель - Фирма "Tecnotest S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
В зависимости от выбранного года и вида поверок (все поверки, первичные или периодические) строится гистаграмма межповерочных интервалов (МПИ) за выбранный период, исчисляемых в днях. Информация о МПИ берется из реальных свидетельств о поверке. Далее, осуществляется фильтрация данных за счет усреднения интервалов, что позволяет выделить наиболее популярные МПИ. Полученные усредненные данные используются для построения графиков и вывода таблицы.
Отчет содержит 4 интерактивных графика (круговую и колончатые диаграммы) и таблицу. Графики имеют возможность масштабирования и экспорта данных в Exel. Таблица обладает функцией фильтра данных и сортировки по любой из колонок, информация приведена в целых чисел и процентах.
Внимание! К информации о виде поверки в ФГИС АРШИН стоит относиться критично. Отчет строится не быстро.
Бесплатный
Статистика
Кол-во поверок - 65
Выдано извещений - 0
Кол-во периодических поверок - 30
Кол-во средств измерений - 19
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2015
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№2169 от 2011.05.10 О внесении изменений и дополнений в приложение к приказу Федерального агентства по техническому регулированию и метрологии от 20 августа 2010 г. № 3108
Наличие аналогов СИ: Машины испытательные (Т)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
50696-12 Машины испытательные (Т) Фирма "Tecnotest S.r.l." (ИТАЛИЯ ) |
82572-21 Машины испытательные универсальные (МИМ) Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск) |
Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
16698-03 01.03.2008 |
Газоанализаторы, 481, 483, 483S, 473 BOX, 488, 488 PLUS, 488 TANK, STARGAS 898 Фирма "Tecnotest S.r.l." (ИТАЛИЯ ) |
1 год | |
|
16715-03 01.02.2008 |
Стенды для измерений тормозной силы и проверки эффективности тормозов автотранспортных средств, 30SP/31SP/32SP, 40SP/41SP/42SP, 81SP, 88SP/88CP, 83SPU/83CPU, 83SPU-2/83CPU-2 Фирма "Tecnotest S.r.l." (ИТАЛИЯ ) |
1 год | |
|
16717-03 01.04.2008 |
Приборы универсальные контроля фар транспортных средств, 430, 430/01, 430 B, 432B, 432M, 432MRE, 432 O, 440, 440B, 444, 445 Фирма "Tecnotest S.r.l." (ИТАЛИЯ ) |
1 год | |
|
50696-12 27.07.2017 |
Машины испытательные, Т Фирма "Tecnotest S.r.l." (ИТАЛИЯ ) |
ОТ |
1 год |
Отчет IS_4 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной области измерений. Отчет позволяет оперативно выделить лидеров рынка в конкретной области измерений, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую область измерений, год поиска и нажать кнопку "Далее".
Результаты обработки данных представлены таблицей и тремя графиками.
Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.
В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.
Кто поверяет Машины испытательные универсальные (МИМ)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 7 | 0 | 7 | 0 | 7 | 0 | 7 | ||
| ФБУ "ОРЕНБУРГСКИЙ ЦСМ" (RA.RU.311228) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 0 | 2 | 0 | 1 | 0 | 1 | ||
| ООО "ПРОММАШ ТЕСТ" (RA.RU.311368) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "АРХАНГЕЛЬСКИЙ ЦСМ" (RA.RU.311492) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ФБУ «Рязанский ЦСМ» (RA.RU.311387) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Пермский ЦСМ» (RA.RU.311363) | РСТ | 5 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Архангельский ЦСМ» (RA.RU.311492) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 6 | 1 | 0 | 6 | 0 | 5 | 0 | 5 | |
| ФБУ "РЯЗАНСКИЙ ЦСМ" (RA.RU.311387) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ООО "АЗ-И" (RA.RU.312199) | 3 | 0 | 3 | 0 | 2 | 0 | 2 | |||
| ФБУ "РОСТОВСКИЙ ЦСМ" (РОСС RU.0001.310392) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РЯЗАНСКИЙ ЦСМ" (56) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "МЕТЭК" (RA.RU.311259) | 4 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ростовский ЦСМ» (RA.RU.311306) | РСТ | 12 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ЯКУТСКИЙ ЦСМ" (RA.RU.311545) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "КИРОВСКИЙ ЦСМ" (RA.RU.311362) | РСТ | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Машины испытательные универсальные (МИМ)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ ЦСМ им. А.М. Муратшина в Республике Башкортостан Республика Башкортостан |
749 | 10016 |
|
ФБУ Крымский ЦСМ Республика Крым |
13902 | 10016 |
|
ФБУ Якутский ЦСМ Республика Саха (Якутия) |
9387 | 10016 |
|
ФБУ Ростовский ЦСМ Ростовская область |
16024 | 10016 |
Программное обеспечение
Программное обеспечение предназначено для управления режимами работы, обработки и вывода результатов измерений. Программное обеспечение установлено в ПЗУ контрольно считывающего устройства. Разделение на метрологически значимую и незначимую части не произведено . Применённые средства защиты ПО соответствует уровню защиты «А» по МИ 3286-2010.
Идентификационные данные ПО
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (иденти-фикацион-ный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Eurotronic 1.27. |
Master 2.10 |
Master 2.10 |
8D58E7069483BF01FAA461F09 D585016 |
MD5 |
Знак утверждения типа
Знак утверждения типа:наносится на лицевую поверхность основания машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений:
Методика измерений приведена в документе «Руководство по эксплуатации»
Нормативные и технические документы
Нормативные документы, устанавливающие требования к машинам испытательным серии Т-
1. ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»;
-
2. ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;
-
3. Техническая документация фирмы «Tecnotest S.r.l», Via E. De Nicola, 31, 41122
- Modena (Italy), Italy, Италия
Лист № 4
Всего листов 4 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП ТИнТ 42-2012 «Машины испытательные серии Т”. Методика поверки», утверждённому ООО «ТестИнТех» 28.05.2012г.
Основные средства поверки:
- рабочие эталоны (динамометры) 2-го разряда с 6=0,24 % в соответствии с ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы».
Изготовитель
Фирма «Tecnotest S.r.l», Via E. De Nicola, 31, 41122 - Modena (Italy), Italy, Италия
Заявитель
ООО «СертСЕ», 125315, Москва, ул.Часовая, д.24, стр.2, офис 301, ИНН 7743783467, КПП 774301001
Принцип действия машин основан на преобразовании деформации испытуемого образца при его сжатии или изгибе, вызванной приложенной силой, в электрический сигнал, пропорциональный приложенной силе.
Машины состоят из нагружающего устройства, системы управления, оснастки для закрепления образцов испытуемых материалов.
Нагружающее устройство состоит из основания, на котором установлены две силовые направляющие, верхней силовой плиты, нижней подвижной нагружаюшей плиты, связанной с силовым электроприводом и предназначено для нагружения испытуемых образцов с задаваемой постоянной скоростью.
Верхняя силовая плита имеет возможность перемещаться при помощи гаек по направляющим для изменения высоты рабочего пространства.
Система управления состоит из датчика силы, датчика перемещения, контрольно считывающего устройства или пульта управления и предназначена для управления нагружающим устройством, измерения силы и вывода результатов измерений на дисплей, принтер или записи внешний накопитель.
Машины выпускаются в 2 модификациях:
Т 051/В56 имеют 6 фиксированных скоростей нагружения и пульт управления;
Т 052/Е имеют регулируемую скорость нагружения и контрольно считывающее устройство.
•5

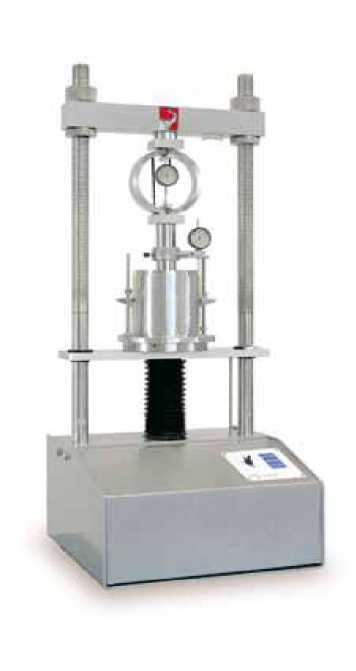

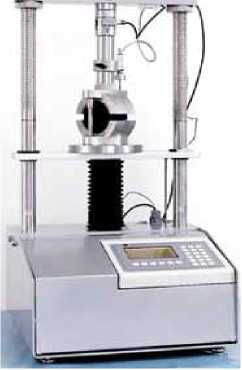

Рисунок 1. Общий вид машины Т052/Е
Рисунок 2. Общий вид машины Т051/В56
приведены в Таблице 1
Таблица 1
|
Модификация |
Т 052/Е |
Т 051/В56 |
|
Наибольшая предельная нагрузка, кН |
3,5; 5,0; 10,0; 25,0; 50,0; 75,0; 100,0. |
1,0; 2,0; 3,0; 5,0; 6,0; 10,0; 20,0; 30,0; 40,0; 50,0. |
|
Пределы допускаемой относительной погрешности |
±1.0 |
±1.0 |
|
измерения нагрузки, % | ||
|
Ход подвижной траверсы, мм |
100 |
100 |
|
Высота рабочего пространства, мм |
800 |
600 |
|
Габаритные размеры, мм |
520х550х1450 |
520х550х1250 |
|
Масса, кг |
160 |
156 |
|
Питание | ||
|
Напряжение, В |
220 |
220 |
|
Частота, Гц |
50 |
50 |
|
Мощность, кВт |
1 |
0,75 |
