Номер по Госреестру СИ: 51168-12
51168-12 Датчики весоизмерительные тензорезисторные
(C11)
Назначение средства измерений:
Датчики весоизмерительные тензорезисторные С11 (далее - датчики) предназначены для измерений и преобразования воздействующей на датчик силы тяжести взвешиваемого объекта в аналоговый нормированный электрический измерительный сигнал.
Внешний вид.
Датчики весоизмерительные тензорезисторные

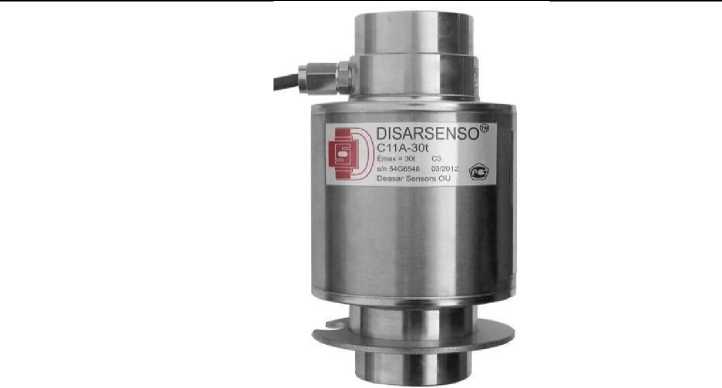

Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 17.08.2022
Номер записи - 140742
ID в реестре СИ - 363142
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
MWP-3000,
Производитель
Изготовитель - Фирма "Deasar Sensors Ou"
Страна - ЭСТОНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
