Сведения о средстве измерений: 51406-12 Анализаторы пыли

Номер по Госреестру СИ: 51406-12
51406-12 Анализаторы пыли
(SM 200)

Назначение средства измерений:
Анализаторы пыли SM 200 предназначены для измерения массовой концентрации пыли различного происхождения при контроле среднесуточных значений предельно-допустимых концентраций в атмосферном воздухе.

сертификация программного обеспечения

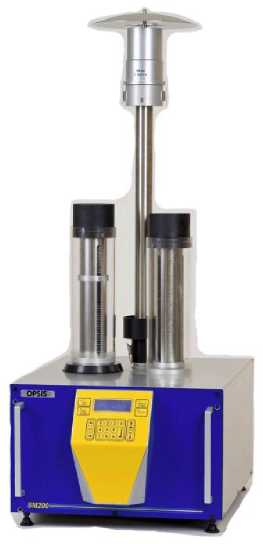

Внешний вид. Анализаторы пыли, http://oei-analitika.ru рисунок № 1
Внешний вид.
Анализаторы пыли
Рисунок № 1

Общие сведения

Дата публикации - 09.06.2022
Срок свидетельства - 31.08.2027
Номер записи - 141012
ID в реестре СИ - 363412
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SM 200,

Производитель

Изготовитель - Фирма "OPSIS AB"
Страна - ШВЕЦИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Нижний Новгород - город в России, административный центр городского округа, центр и район города Приволжского федерального округа. Расположен в центре Восточно-Европейской зоны наблюдения при слиянии Оки и Волги. Ока делит город на две части - берега на Дятловых горах и подходы к ее левой низменности. В период с 1932 по 1990 год город назывался Горький (в честь появления Максима Горького).

Нижний Новгород расположен в 400 км к востоку от Москвы, а транспортный коридор между двумя городами выделяется как конурбация Москва - Нижний Новгород.

Известен как крупный центр судостроения, авиации, автомобилестроения и информационных технологий. В период с 1959 по 1991 год город был закрыт для иностранцев, но в настоящее время является крупнейшим центром речного круизного туризма в России и местом проведения международных выставок различного профиля на базе Нижегородской ярмарки.

Муниципальное образование "город Нижний Новгород" является городским округом, городом областного значения. Площадь: 46 000 га. Население Нижнего Новгорода с подчиненными населенными пунктами (по состоянию на 1 января 2014 года): 1 272 719 человек.

Нижегородская область и ее областной центр - это территория с преобладанием русского населения, которое, согласно последней переписи, составило 95% всех жителей. Однако в Нижнем Новгороде проживает около 100 различных национальностей. В настоящее время в городе официально зарегистрировано 28 национально-культурных обществ. Официальным и общепринятым языком является русский.

На крупных и средних предприятиях города в реальном секторе экономики занято около 223 тысяч человек (38% от общего числа работающих в городе).

Доля города в основных показателях Нижегородской области по следующим направлениям: обрабатывающие производства составляет 28%, розничная торговля - 55,5%, платные услуги - 82,2%, общественное питание 54,8%. Наиболее развитыми отраслями промышленности являются машиностроение и металлообработка, пищевая, черная и цветная металлургия, медицинская, легкая и деревообрабатывающая, машиностроение и металлообработка.

Отчет "Анализ рынка поверки в Нижнем Новгороде" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Нижний Новгород.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 69
Выдано извещений - 1
Кол-во периодических поверок - 63
Кол-во средств измерений - 17
Кол-во владельцев - 3
Усредненный год выпуска СИ - 2012
МПИ по поверкам - 364 дн.

Наличие аналогов СИ: Анализаторы пыли (SM 200)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "OPSIS AB"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
36770-08
01.01.2013
Газоанализаторы, M1050A
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
36770-14
01.04.2024
Газоанализаторы, M1050A
Фирма "OPSIS AB" (ШВЕЦИЯ )
МП 1 год
36781-08
01.02.2013
Газоанализаторы, M1040A
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
36781-14
01.04.2024
Газоанализаторы, M1040A
Фирма "OPSIS AB" (ШВЕЦИЯ )
МП 1 год
51406-12
31.08.2027
Анализаторы пыли, SM 200
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
МП
1 год
53149-13
12.03.2023
Газоанализаторы трассовые, AR500, AR600 и AR650
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
53150-13
12.03.2023
Газоанализаторы трассовые, LD500
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
1 год
57331-14
01.04.2024
Газоанализаторы, M1030A
Фирма "OPSIS AB" (ШВЕЦИЯ )
1 год
83220-21
27.09.2026
Газоанализаторы трассовые,
Фирма "OPSIS AB" (ШВЕЦИЯ )
ОТ
МП
1 год

Полезный отчет для тех, кто хочет понять, как распределены средства измерений по территории России. Отнесение СИ к конкретному городу осуществляется по адресу организации, осуществляющей поверку (как правило, организация имеет место осуществления деятельности, привязанное к адресу регистрации). Применение базы географических объектов РФ позволяет сделать дальнейшую привязку к региону, области и федеральному округу РФ.

Отчет состоит из трех круговых диаграмм и интерактивной географической карты.

Круговые диаграммы приводят данные по количественному и процентному соотношению средств измерений по Федеральным округам, регионам, областям и городам (с указанием доли рынка, кол-ва аккредитованных организаций, кол-ва СИ).

На интерактивную карту маркерами и цифрами нанесены города и количество организаций, аккредитованных на поверку в каждом конкретном городе. Дополнительно приводится краткая информация по организациям (контактные данные, номер аттестата аккредитации).

Дополнительно, отчет сопровождается справочной таблицей, содержащей информацию об аккредитованной организации с указанием адреса осуществления деятельности, города, региона, округа и количества поверок, занесенных в ФГИС АРШИН.

Стоимость 200 руб. или по подписке

Кто поверяет Анализаторы пыли (SM 200)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФГУП "ВНИИФТРИ"
(RA.RU.311478)
РСТ
  • SM 200
  • 68 0 63 1 10 0 10
    ФГУП «ВНИИФТРИ»
    (RA.RU.311478)
  • SM 200
  • 1 0 0 0 0 0 0

    Стоимость поверки Анализаторы пыли (SM 200)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Анализаторы пыли SM 200 имеют встроенное программное обеспечение «SM200», разработанное предприятием-изготовителем специально для решения задач измерения массовой

    концентрации пыли. Программное обеспечение используется для настройки параметров отображения результатов измерений, установки режимов измерений, выполнения измерений, сохранения результатов измерений, просмотра и очистки архива измерений, передачи результатов измерений на внешние устройства и т.д.

    Программное обеспечение идентифицируется при запуске пользовательской программы путём вывода на экран номера версии (идентификационного номера) программного обеспечения.

    Анализаторы пыли SM 200 имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010.

    Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1

    Наименование программного обеспечения

    Идентификационное наименование программного обеспечения

    Номер версии (идентификационный номер) программного обеспечения

    Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода)

    Алгоритм вычисления цифрового идентификатора программного обеспечения

    Main

    Main

    1.03

    -

    -

    При нормировании метрологических характеристик анализаторов пыли SM 200 учтено влияние программного обеспечения «SM200».


    Знак утверждения типа

    Знак утверждения типа

    Знак утверждения типа наносится на лицевую панель анализаторов пыли SM 200 и титульный лист руководства по эксплуатации методом компьютерной графики.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    Методика измерений приведена в эксплуатационной документации на анализатор SM 200.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к анализаторам пыли SM 200

    1. ГОСТ 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов».

    2. Техническая документация фирмы-изготовителя.

    Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений

    осуществление деятельности в области охраны окружающей среды; осуществление деятельности в области гидрометеорологии.

    Поверка

    Поверка осуществляется по документу МП-242-1375-2012 «Анализаторы пыли SM 200. Методика поверки», утверждённому «02» июля 2012 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

    Основные средства поверки: рабочие эталоны единицы массовой концентрации частиц в аэ-родисперсных средах в соответствии с ГОСТ Р 8.606-2004 «ГСИ. Государственная поверочная схема для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»; относительная погрешность не более ± 10 %.


    Изготовитель


    фирма «OPSIS AB» (Швеция)
    Адрес: Box 244, SE-244 02 Furulund, Sweden
    тел: +46 46 72 25 00, факс: +46 46 72 25 01
    www.opsis.se, e-mail: info@opsis.se

    Заявитель

    ООО «ЭкОС»
    Адрес: 117342, Москва, ул. Бутлерова, 15
    тел: (499) 793-56-86, +7-916-630-02-33, факс: (499) 793-56-86
    www.ecos-m.ru, e-mail: info@ecos-m.ru

    Испытательный центр

    ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева», регистрационный номер 30001-10
    Адрес: 190005, Санкт-Петербург, Московский пр., 19
    тел: (812) 251-76-01, факс: (812) 713-01-14
    www.vniim.ru

    Принцип действия анализаторов пыли SM 200 - радиоизотопный, основан на поглощении пылью в-излучения, испускаемого закрытым источником с изотопом С14. Пыль осаждается на аналитический фильтр путем прокачки пробы воздуха насосом. Измерение в-излучения проводится с помощью встроенного в анализатор счетчика Гейгера.

    Конструктивно анализаторы состоят из аналитического блока и внешнего насоса. Аналитический блок оснащен автоматической системой смены фильтров. Анализаторы пыли SM 200 могут оснащаться импакторами (РМ10, РМ2.5 и др.) для выделения мелких фракций пыли. Номинальный объёмный расход аэрозольной пробы устанавливается согласно требованиям производителя импакторов. Для предотвращения конденсирования отбираемой пробы используется автоматическая изотермическая система осушения TS 200. Для индикации значений массовой концентрации в непрерывном режиме анализаторы пыли SM 200 могут дополнительно комплектоваться оптическим блоком RTPM.

    Питание анализаторов пыли SM 200 осуществляется от сети переменного тока.

    Результаты измерений представляются в виде значений массовой концентрации пыли на экране анализатора и записываются в память после окончания цикла пробоотбора и измерения.

    Анализаторы пыли SM 200 оснащены аналоговым выходом (0 - 20) мА и цифровым интерфейсом RS-232.

    Внешний вид. Анализаторы пыли (SM 200), http://oei-analitika.ru

    Рисунок 1 - Внешний вид анализатора пыли SM 200, оснащенного импактором


    № п/п

    Наименование

    Количество

    1

    Анализатор пыли SM 200

    1 шт.

    2

    Методика поверки МП-242-1375-2012

    1 экз.

    3

    Руководство по эксплуатации

    1 экз.


    • 1. Диапазон измерений массовой концентрации пыли, мг/м3             от 0 до 1

    • 2. Пределы допускаемой приведенной погрешности

    (в диапазоне от 0 до 0,01 мг/м3), %

    • 3. Пределы допускаемой относительной погрешности

    (в диапазоне свыше 0,01 до 1 мг/м3), %

    • 4. Диапазон задания объёмных расходов отбираемой пробы, дм3/мин      от 8 до 40

    • 5. Приведенная погрешность измерения объёмного расхода, %

    • 6. Габаритные размеры и масса приведены в таблице 2.

      Таблица 2

      Наименование блока

      Г абариты (Д х Ш х В), мм

      Масса, кг

      аналитический блок

      630 х 440 х 300

      42

      насос

      310 х 280 х 250

      20

    Таблица 2

    • 7. Электрическое питание: от внешней сети переменного тока с напряжением (230 ± 23) В и частотой (50 ± 1) Гц.

    • 8. Потребляемая мощность, В\Л. не более                           800

    • 9. Наработка на отказ, ч, не менее                                  20 000

    • 10. Средний срок службы, лет                                    5

    • 11. Условия эксплуатации:

    • - диапазон температуры окружающей среды, °С        от 5 до 35

    • - диапазон относительной влажности, %               от 10 до 80

    • - диапазон атмосферного давления, кПа                от 84 до 106,7
