Измеритель частоты сигналов представляет собой печатную плату с прикрепленной к ней лицевой панелью.

Измерители частоты сигналов устанавливаются на носитель мезонинных модулей, и через интерфейсы стандарта VXI (для модулей типа НМ, НМ-С, НМУ) и стандарта LXI (для устройств типа MezaBox, MezaBOX\Battery 133W-hrs) соединяются информационно с управляющей ПЭВМ.

В качестве носителей мезонинных модулей используются модули НМ ФТКС.468269.002, НМ-С ФТКС.468269.005, НМУ ФТКС.468269.003 и устройства MezaBox ФТКС.469133.006, MezaBох\Battery 133W-hrs ФТКС.469133.006-01.

Принцип действия основан на измерении периода периодического сигнала путем сравнения его с периодом эталонного сигнала со стабильной частотой изменения. Периодический сигнал произвольной формы, поступающий на входы измерительного канала, преобразуется в цифровой сигнал той же частоты, далее определяется количество импульсов эталонной частоты, соответствующих периоду измеряемого сигнала, которое в виде двоичного кода передается в буферную память носителя мезонинных модулей.

Количество измерителей частоты сигналов, устанавливаемых на один носитель мезонинных модулей:

• - до четырех, если в качестве носителей мезонинных модулей используются модули НМ, НМ-С, НМУ;

• - до двух, если в качестве носителей мезонинных модулей используются устройства MezaBox, MezaBох\Battery 133W-hrs.

Измерители частоты сигналов имеют следующие модификации:

ФТКС.468266.016 Измеритель частоты сигналов МЧ8,

ФТКС.468266.029 Измеритель частоты сигналов МНЧ4.

Внешний вид устройств типа MezaBox и MezaBох\Battery 133W-hrs с установленными измерителями частоты сигналов, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки устройства, приведены на рисунках 1 и 2.

Внешний вид носителей мезонинных модулей типа НМ, НМ-С, НМУ с установленными измерителями частоты сигналов, указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления защитного кожуха носителя, приведены на рисунке 3.

Внешний вид измерителей частоты сигналов приведен на рисунках 4, 5.

По условиям эксплуатации измерители частоты сигналов удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 5 до 40 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

Место нанесения знака

Место пломбировки

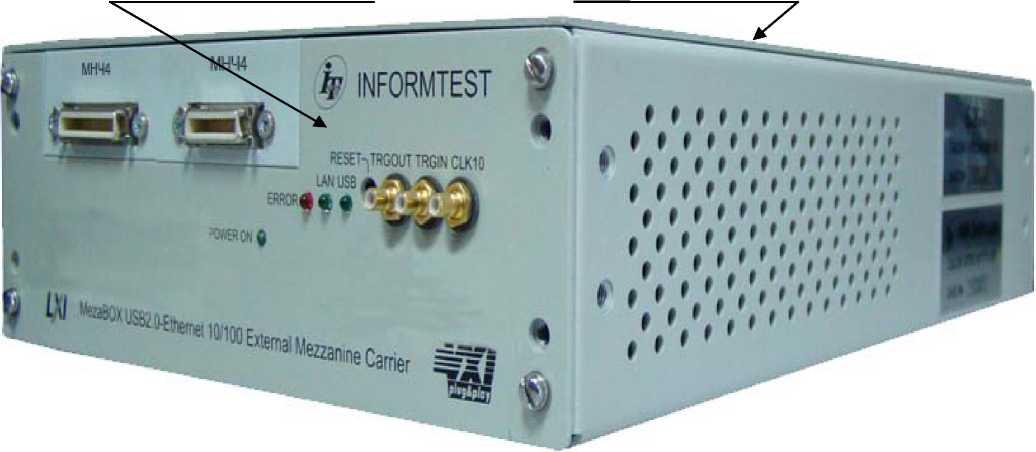

Рисунок 1 - Внешний вид устройства MezaBox с установленными измерителями частоты сигналов, указанием места нанесения знака утверждения типа и местом пломбировки

Место пломбировки

Место нанесения знака

Рисунок 2 - Внешний вид устройства MezaBox\Battery 133W-hrs с установленным

измерителем частоты сигналов, указанием места нанесения знака утверждения типа и местом пломбировки

Место нанесения знака

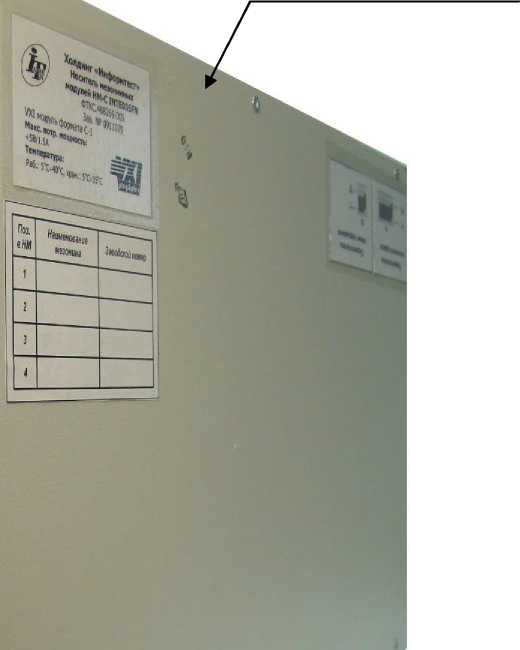

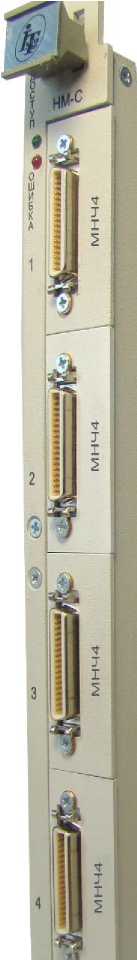

Рисунок 3 - Внешний вид носителя мезонинных модулей типа НМ (НМ-С, НМУ) с установленными измерителями частоты сигналов, указанием места нанесения знака утверждения типа и местом пломбировки

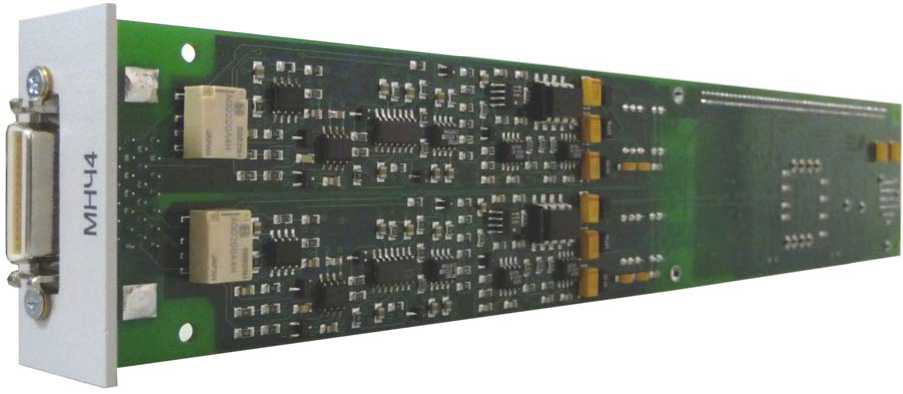

Рисунок 4 - Внешний вид измерителя частоты сигналов МНЧ4 ФТКС.468266.029

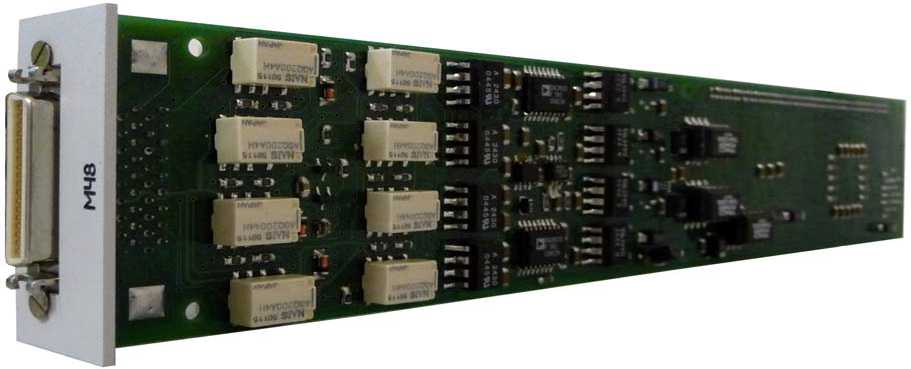

Рисунок 5 - Внешний вид измерителя частоты сигналов МЧ8 ФТКС.468266.016

Комплект поставки приведен в таблице 4.

Таблица 4

Диапазон измерений частоты периодических двухполярных сигналов, реализованный измерителями частоты сигналов МНЧ4.................................................................от 1 Гц до 30 кГц.

Пределы допускаемой основной относительной погрешности измерений частоты периодического двуполярного сигнала при температуре окружающей среды от 18 до 22 °С, %:

±

^,

_T

где ^min - минимально допустимый период семплирования равный 100 мкс;

^TS

^S - период семплирования, с;

_F

^x - измеряемая частота, 6₀ = 0,00018% .

Пределы допускаемой дополнительной относительной погрешности измерений частоты периодического двуполярного сигнала, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С ± 0,0001.

Количество измерительных каналов (ИК)..........................................................................4.

Лист № 6 Всего листов 9

Диапазон измерений частоты периодических сигналов, реализованный измерителями частоты сигналов МЧ8 при использовании аналогового и цифрового входа ...............................................................................................................................от 0,1 Гц до 500 кГц.

Пределы допускаемой основной относительной погрешности измерений частоты периодических сигналов при использовании аналогового и цифрового входа с длительностью фронта и среза периодического сигнала не более ± 0,1 % от длительности периода при температуре окружающей среды от 18 до 22 °С, %:

^Tmin

min

где ^Tmin - минимально допустимый период семплирования равный 32-10^-6 с,

^TS

^S - период семплирования, с,

5₀ = 0,00018%

Пределы допускаемой основной относительной погрешности измерений частоты периодических сигналов при использовании аналогового входа с длительностью фронта и среза периодического сигнала более ± 0,1 % от длительности периода при температуре окружающей среды от 18 до 22 °С, %:

где ^Tmin - минимально допустимый период семплирования, равный 32-10^-6 с; ^Ts

^s - период семплирования, с;

_F

^x - измеряемая частота, Гц;

5₀ = 0,00018%.

Пределы допускаемой дополнительной относительной погрешности измерений частоты периодического сигнала при использовании аналогового и цифрового входа, вызванной изменением температуры окружающей среды в диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С ...................................................................................................± 0,0001.

Диапазон измерений длительности положительной или отрицательной части импульсов периодических сигналов, реализованный измерителями частоты сигналов МЧ8 .....................................................................................................................................от 300 нс до 10 с.

Пределы допускаемой основной относительной погрешности измерений длительности положительной или отрицательной части импульсов при использовании аналогового входа с длительностью фронта и среза периодического сигнала не более ± 0,1 % от длительности периода при температуре окружающей среды от 18 до 22 °С, %:

где ^Tmin - минимально допустимый период семплирования, равный 32-10^-6 с; ^Ts

^s - период семплирования, с;

T

^I - измеряемая длительность импульса, с;

T₀ = 0,00001 с ;

8₀ = 0,00018%.

Пределы допускаемой дополнительной относительной погрешности измерений длительности положительной или отрицательной части импульсов при использовании аналогового входа с длительностью фронта и среза периодического сигнала не более ± 0,1 % от длительности периода, вызванной изменением температуры окружающей среды в

диапазонах температур от 5 до 18 °С и от 22 до 40 °С, %/°С..............................................± 0,0001.

Количество ИК ...................................................................................................................... 8.

Общие характеристики

Рабочие условия эксплуатации:

• - температура окружающего воздуха, °С...........................................................от 5 до 40;

• - относительная влажность воздуха при температуре 25 °С, %, не более....от 30 до 80;

• - атмосферное давление, кПа...................................................................... от 84 до 106,7.

Потребляемая суммарная максимальная мощность, Вт, приведена в таблице 2 Таблица 2

Суммарная масса, кг, приведена в таблице 3

Таблица 3

Габаритные размеры (длина х ширина х высота), мм, не более:

• - измерителей частоты сигналов.................................................................................270 х 50,8 х 22;

• - носителей мезонинных модулей НМ ФТКС.468269.002, НМ-С ФТКС.468269.005,

НМУ ФТКС.468269.003................................................................................................262 х 30 х 369;

• - носителя мезонинных модулей - устройства MezaBox ФТКС.469133.006.......196 х 66,5 х 315;

• - носителя мезонинных модулей - устройства MezaBох\Battery 133W-hrs

ФТКС.469133.006-01...................................................................................................196 х 102 х 315.
