51535-12 Система лазерная координатно-измерительная сканирующая авиационная
(CP680i-IS)
Назначение средства измерений:
Система лазерная координатно-измерительная сканирующая авиационная CP680i-IS, (далее по тексту - система) предназначена для измерений координат точек земной поверхности с борта самолета или вертолета (далее по тексту - авиационный носитель).
Внешний вид.
Система лазерная координатно-измерительная сканирующая авиационная
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 141164
ID в реестре СИ - 363564
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "RIEGL Laser Measurement Systems GmbH"
Страна - АВСТРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет "Количество типов средств измерений в ФГИС АРШИН по областям измерений" предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные области измерений. Отчет состоит из четырех графиков (одной круговой и трех столбчатых диаграмм) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к области измерений осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между областями измерений.
На круговой диаграмме показано количественное соотношение между областями измерений по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные области измерений, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают классические области измерений (ИЗМЕРЕНИЯ ЭЛЕКТРОТЕХНИЧЕСКИХ И МАГНИТНЫХ ВЕЛИЧИН, ИЗМЕРЕНИЯ ФИЗИКОХИМИЧЕСКОГО СОСТАВА И СВОЙСТВ ВЕЩЕСТВ и т.д.) в отличии от узкоспециализированных (СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ, СИ БИОАНАЛИЗА и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по областям измерений, но уже в динамике по годам начиная с 2000 года. Дополнительно, в отдельные графики вынесены такие специализированные и социально важные области измерений как СЧЕТЧИКИ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ и БЫТОВЫЕ СЧЕТЧИКИ ВОДЫ.
Бесплатный
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 1
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2011
МПИ по поверкам - 608 дн.
Приказы РСТ, где упоминается данный тип СИ
№1110 от 2018.06.07 О продлении срока действия свидетельсв об утверждении типа средств измерений
Наличие аналогов СИ: Система лазерная координатно-измерительная сканирующая авиационная (CP680i-IS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "RIEGL Laser Measurement Systems GmbH"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
39657-08 |
Система лазерная координатно-измерительная сканирующая авиационная, СР560-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
41884-09 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
47351-11 01.08.2016 |
Сканеры лазерные зеркальные, VQ-180 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47482-11 15.08.2016 |
Сканеры лазерные зеркальные, VQ-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
47504-11 15.08.2016 |
Комплексы измерительные сканирующие, VMX-250 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
51535-12 |
Система лазерная координатно-измерительная сканирующая авиационная, CP680i-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
2 года |
|
56068-13 27.12.2018 |
Системы лазерные координатно-измерительные сканирующие, VZ-4000, VZ-6000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58358-14 29.08.2019 |
Дальномеры лазерные серии, RIEGL LD90 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
58359-14 29.08.2019 |
Дальномеры лазерные, RIEGL FG21 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ |
1 год |
|
59970-15 24.02.2020 |
Сканеры лазерные авиационные, LMS-Q160, LMS-Q240i, LMS-Q680i, LMS-Q780, LMS-Q1560, VQ-380i, VQ-480i, VQ-480-U, VQ-580, VQ-820-G, VUX-1 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60157-15 03.12.2024 |
Системы мобильного сканирования, Riegl VMX-450, Riegl VMY-250, Riegl VMY-450, Riegl VMZ Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
60857-15 |
Система лазерная координатно-измерительная сканирующая авиационная, CP780-IS Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
67065-17 24.03.2027 |
Сканеры лазерные, VZ-400, VZ-400i, VZ-1000, VZ-2000 Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
77679-20 28.02.2025 |
Сканеры лазерные мобильные, RIEGL VMX-1HA, RIEGL VMX-2HA, RIEGL VMQ-1HA Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
|
78906-20 07.08.2025 |
Сканеры лазерные, RIEGL VZ-200, RIEGL VZ-2000i Фирма "RIEGL Laser Measurement Systems GmbH" (АВСТРИЯ ) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Система лазерная координатно-измерительная сканирующая авиационная (CP680i-IS)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 3 | 1 | 2 | 0 | 2 | 0 | 2 |
Стоимость поверки Система лазерная координатно-измерительная сканирующая авиационная (CP680i-IS)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) RiACQUIRE обеспечивает тестирование системы и сбор данных лазерного сканирования вместе с онлайн-данными от подсистемы IMU и GPS-приемника. С учетом данных сканирования, а также доступной информации по положению авиационного носителя и высоте полета, в реальном времени рассчитывается покрытие подстилающей поверхности данными сканирования, с указанием необходимой плотности измерений вдоль направления полета. Эта опция позволяет избежать пробелов в сборе данных сканирования, которые иначе были бы обнаружены только в процессе обработки данных. Данное ПО обеспечивает также визуальную информацию о текущих измерениях подсистемы IMU и GPS, что позволяет проверить достоверность этих результатов. Непрерывная запись состояния системы, высоты и положения авиационного носителя сохраняет достоверную историю полета с целью последующего анализа и документирования.
Задачи по обработке данных включают полный анализ формы отраженного лазерного сигнала и привязанных к земле данных лазерного сканирования путем объединения с данными полета от подсистемы IMU и GPS. Эти функции обеспечиваются соответственно ПО RiANALYZE и RiWORLD.
ПО RiANALYZE позволяет отфильтровать данные лазерного сканирования по интервалам времени, по диапазонам угла сканирования и дальности. Кроме того, данное ПО производит вычисление дальности до цели тремя возможными способами: по «центру тяжести» отраженных импульсов, по максимумам амплитуд отраженных импульсов, аппроксимированных Гауссовой кривой, итерационным методом (вычисление гауссовых пиков основано на решении линеаризованной системы уравнений).
ПО RiWORLD соединяет данные лазерного сканирования, записанные в собственной системе координат системы, с записанными данными положения и ориентации авиационного носителя и преобразует их в набор данных в геоцентрической системе координат (WGS84, ITRS, ETRS). Эта процедура основана на использовании меток времени, сохраняемых при каждом измерении (данные лазерного сканирования, данные подсистемы IMU и GPS). Кроме того, RiWORLD может создавать специальную поисковую структуру («квадродерево») для быстрого доступа к данным. Эта структура используется главным образом ПО RiPROCESS для быстрой визуализации данных, а также для согласования полученных в полете данных от разных подсистем.
ПО RiPROCESS разработано для управления, обработки, анализа и визуализации данных, полученных в полете в процессе лазерного сканирования. Это ПО позволяет пользователю управлять всеми собранными и обработанными данными в рамках единого проекта. К этим данным относятся калибровочные данные по монтажу составных частей системы в авиационном носителе, результаты лазерного сканирования, данные по положению и ориентации от подсистемы IMU и GPS, файлы промежуточных данных, дерево поиска файлов для быстрого доступа к различным данным, привязанные к земле массивы точечных данных с дополнительным дескриптором для каждой точки. Чтобы улучшить качество данных, ПО RiPROCESS имеет встроенную функцию настройки фаз полета на основе корректировки данных, полученных с плоских поверхностей, например, крыш зданий. Полученные с плоских поверхностей данные засекаются автоматически внутри фаз полета и выводятся для инспекции в двумерном или трехмерном виде. Параметры, оптимизируемые при настройке фаз полета, включают информацию по калибровке системы, и до 6 привязок (по углам и дальности) к каждой фазе полета. Для улучшения привязки к земле наборов данных лазерного сканирования можно дополнительно использовать наблюдаемые наземные контрольные объекты.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010. Идентификационные данные ПО приведены в таблице 1. Таблица 1
|
Наименован ие ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер ПО) |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
RiANALYZE |
SW-GP-02-021-00 |
RiANALYZE- 5.2-install.zip; версия 5.2 |
08f91 e41 d8880f78903294eca 8918a55 |
MD5 |
|
RiWORLD |
SW-GP-02-025-00 |
RiWORLD- 4.3.7-install.zip; версия 4.3.7 |
f2fb5fb32ebcc439cd a400dcf 1 ab798f |
MD5 |
|
RiPROCESS |
SW-GP-02-023-00 |
RiPROCESS- L4.14-install.zip; версия 1.4.14 |
24415eb0ca48e1fcd 4b35830bc5902a6 |
MD5 |
|
RiACQUIRE |
SW-GP-02-020-00 |
SetupRiAC-QUIRE-ALS-1.4.3-Linux-x86.bin; версия |
88dc8eddb8e9d1 d8bd8355191M18fa8 |
MD5 |
|
RiACQUIRE |
SW-GP-02-020-00 |
1.4.3 SetupRiAC-QUIRE-ALS- 14.3- Windows.exe; версия 1.4.3 |
f440a53d43a48ec4f1 cfd0818471 a177 |
MD5 |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится изготовителем в верхнем левом углу титульного листа Руководства по эксплуатации RIEGL CP680-IS-001 РЭ типографским способом и на боковую панель внешнего кожуха системы в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийРуководство по эксплуатации RIEGL CP680i-IS. Раздел 6.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к системе лазерной координатно-измерительной сканирующей авиационной CP680i-IS-
1 ГОСТ 8.503-84. ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 24 - 75000 м.
-
2 МИ 2292-94 «ГСИ. Государственная поверочная схема для средств измерений разностей координат по сигналам космических навигационных систем».
-
3 Техническая документация изготовителя «RIEGL Laser Measurement System GmbH». Рекомендации по области применения в сфере государственного регулирования обеспечения единства измерений
При осуществлении геодезической и картографической деятельности.
Поверка
ПоверкаОсуществляется в соответствии с документом «Инструкция. Система лазерная координатно-измерительная сканирующая авиационная CP680i-IS. Методика поверки RIEGL CP680-IS-001 МП, утвержденной руководителем ГЦИ СИ ФГУП «ВНИИФТРИ».
Основные средства поверки:
комплект опорных GPS-станций RS500 - рабочий эталон 2-го разряда RS500-K, (Рег. № 37054-08), пределы допускаемой абсолютной погрешности измерений взаимного положения базисных пунктов: в плане ± 2,5 мм, по высоте ± 5 мм; тахеометр электронный эталонный ТСА2003-01Э (Рег. № 38922-08), пределы допускаемой погрешности измерений углов ± 0,4"; пределы допускаемой погрешности измерений дальности ± 0,6 мм.
Изготовитель
Фирма «RIEGL Laser Measurement System GmbH», Австрия.
А-3580 Horn. Austria. Тел.: +43-2982-4211. Факс: +43-2982-4210. E-mail: of-fice@riegl.co.at
Испытательный центр
Государственный центр испытаний средств измерений Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ГЦИ СИ ФГУП «ВНИИФТРИ»).Юридический адрес: 141570, Московская область, Солнечногорский р-н, гор. поселение Менделеево, Главный лабораторный корпус . Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево. Тел./факс (495) 744-81-12. E-mail: of-fice@vniiftri.ru.
Система представляет собой совокупность лазерного дальномерного сканера; подсистем определения местоположения и углов пространственной ориентации авиационного носителя; управляющего компьютера; программного обеспечения.
Принцип действия системы состоит в следующем. В полете сканирующий пучок импульсного лазерного излучения направляется на земную поверхность в плоскости, перпендикулярной направлению полёта. Отраженные сигналы регистрируются приемником излучения и преобразуются в цифровую форму. Для сканирования используется вращающееся многогранное зеркало, угол поворота которого в процессе сканирования измеряется оптическим кодовым датчиком, установленным на оси вращения. В течение полета бортовой GPS-приемник регистрирует координаты носителя в геоцентрической системе координат. Измерения угловой ориентации носителя в пространстве осуществляются в инерциальном измерительном устройстве IMU, где используются гироскопические датчики по углам тангажа, крена и рыскания и три акселерометра. Вся измерительная информация, получаемая в полете, поступает в бортовой регистратор данных. Управление системой осуществляется с компьютера, который связан кабельными соединениями с блоком сканера, GPS-приемником, устройством IMU и регистратором данных.
Определение координат фазового центра бортовой GPS-антенны в системе IMU проводится при установке системы на авиационный носитель. Ориентация системы координат IMU относительно блока сканера уточняется в процессе тестового полета.
Координаты точек отражения импульсов лазерного излучения от земной поверхности вычисляются после полета в процессе постобработки по результатам одновременных измерений следующих величин:
-
- расстояния от вращающегося многогранного зеркала до земной поверхности,
-
- угла поворота этого зеркала относительно корпуса системы;
-
- координат авиационного носителя в геоцентрической системе координат;
-
- ориентации авиационного носителя в пространстве (углы крена, тангажа и рысканья).
Место пломбировки

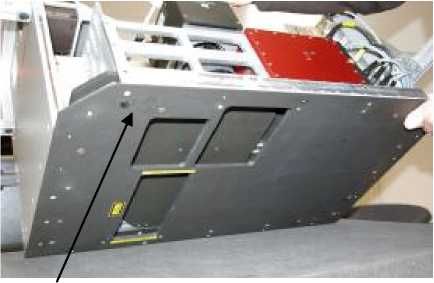

Рисунок 1 - Система CP680i-IS со стороны нижней панели
лячг В / ■ ' ч 1
Место нанесения наклейки со знаком утверждения типа
Рисунок 2 - Система CP680i-IS, установленная
на самолете
Конструктивно в систему входят следующие компоненты: блок сканера, в котором смонтирована подсистема IMU; GPS-приемник; бортовой регистратор данных; управляющий компьютер; цифровая фотокамера. Вращающееся многогранное зеркало расположено в блоке лазерного сканера защищенного оптическим иллюминатором.
Комплект поставки приведен в таблице :
|
Система лазерная координатно-измерительная авиационная CP680i-IS, заводской номер 9998452 в составе: | |
|
- сканер лазерный авиационный LMS-Q680i |
1 шт. |
|
- аэрофотокамера IGI DigiCAM |
1 шт. (по заказу) |
|
- блок сбора данных о траектории Aerocontrol |
1 шт . |
|
- блок навигации CCNS4 |
1 шт. |
|
- регистратор данных DR560-RD |
1 шт. |
|
- компьютер управляющий |
1 шт. |
|
- подсистема IMU |
1 шт. |
|
- GPS-антенна бортовая |
1 шт. |
|
-комплект внутренних кабелей соединительных и электропитания |
1 комплект |
|
- комплект внешних кабелей соединительных и электропитания |
1 комплект |
|
- программное обеспечение RiANALYSE, RiWORLD, RiPROCESS (на компакт-диске) |
1 шт. |
|
- программное обеспечение RiACQUIRE (на компакт-диске) |
1 шт. |
|
- руководство по эксплуатации RIEGL CP680i-IS (на компакт-диске) |
1 шт. |
|
- методика поверки RIEGL CP680-IS-001 МП |
1 экз. |
системы приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений дальностей, м |
от 30 до 3000 |
|
Диапазоны угла сканирования, градус |
± 22,5; ± 30 |
|
Скорость сканирования, точек/с |
от 10 до 260 |
|
Длина волны лазерного излучения*, нм |
1550 нм |
|
Мощность лазерного излучения*, мВт, не более |
40 |
|
Длительность импульса*, нс |
3 |
|
Максимальная частота повторения лазерных импульсов, кГц |
240 |
|
Пределы допускаемой СКП измерения дальности, мм |
± 20 |
|
Пределы допускаемой СКП измерения пространственных координат, мм: по широте и долготе |
± 300 |
|
по высоте |
± 240 |
|
Электропитание от источника постоянного тока, В |
от 18 до 32 |
|
Масса, кг |
62 |
|
Габаритные размеры (длинахширинахвысота), мм |
640 х 405 х 388 |
|
Диапазон рабочих температур, °С |
от 0 до 40 |
* - параметры лазерного излучения соответствуют требованиям безопасности ГОСТ Р МЭК 60825-1-2009 «Безопасность лазерной аппаратуры. Классификация оборудования, требования и руководство для потребителей » к классу 3R.
