Функционально мониторы пациента многофункциональные VOTEM с принадлежностями, варианты исполнения: VP-1200, VP-1000, VP-700 состоят из независимых измерительных каналов:

• - электоркардиографического канала;

• - канала артериального давления;

• - канала пульсоксиметрии;

• - канала термометрии;

Принцип работы канала электрокардиографии основан на прямом измерении электрического потенциала сердца с помощью электродов, закрепленных на теле пациента.

Принцип работы канала артериального давления основан на определении артериального давления косвенным осциллометрическим способом.

Принцип работы канала пульсоксиметрии основан на различии спектрального поглощения оксигемоглобина и восстановленного гемоглобина крови на двух длинах волн.

Принцип работы канала температуры основан на измерении и регистрации температуры тела пациента терморезисторами.

Конструктивно монитор пациента состоит из ряда модулей, обеспечивающих сбор данных о пациенте и преобразование параметров функционального состояния пациента, автономного источника питания, комплекта датчиков и набора кабелей пациента. Сигналы от измерительных каналов обрабатываются встроенным процессором. Экран монитора разделен на несколько областей отображения информации: область графической информации; область информации о пациенте и область числовых значений измеряемых параметров. В мониторе предусмотрено включение тревожной сигнализации при выходе измеряемых параметров за установленные пределы.

Ulr, ti чт

lOiirraw iK rrii'jj

• 60 f ' WtMl '  *l№

A ■ tfltl ' т n

*»?9/Е^Г2

'.     вдг»7«77

lift, • ^hWi»rjM_I(_T._|#?e^

- f Л/ SOI 031

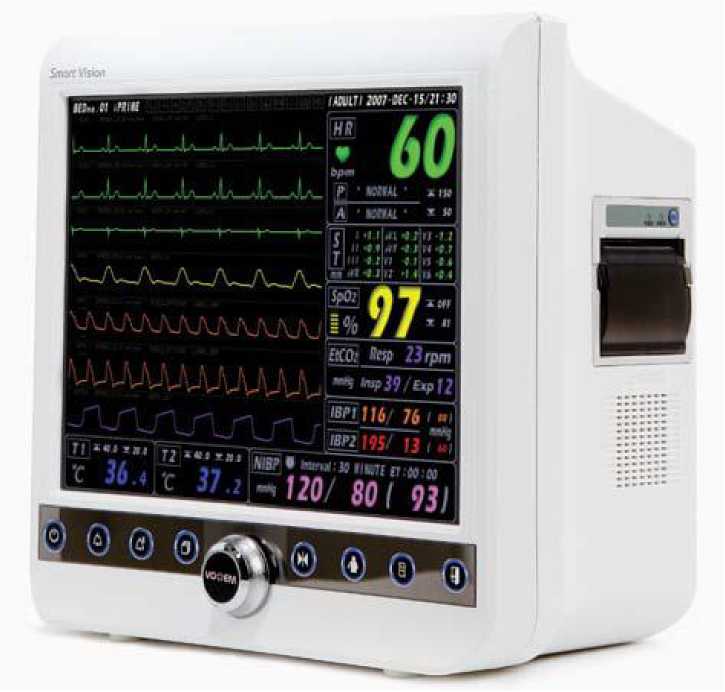

Рисунок 1 - Внешний вид мониторов пациента многофункциональных VOTEM

©

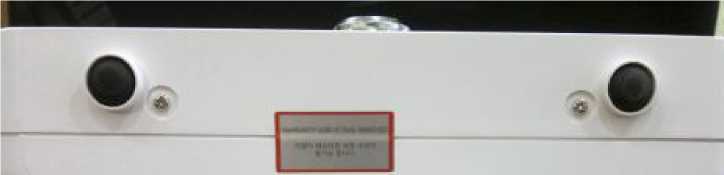

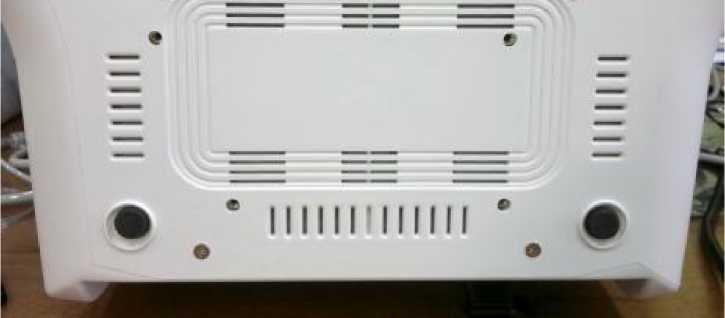

Рисунок 2 - Пломбировка мониторов

Лист № 3 всего листов 6 на экране электрокардиограмму и кривую кровенаполнения, а также измерять частоту пульса, сатурацию, артериальное давление и температуру.

Измерительные модули мониторов подключены к общей информационной шине материнской платы и осуществляют измерение параметров пациента по программе, хранящейся в ПЗУ центрального процессора. Измеренные значения параметров пациента выводятся на экран монитора.

Пользовательский интерфейс поддерживается кнопочной клавиатурой для выбора параметров монитора и цветным жидкокристаллическим экраном для наблюдения текущего режима работы. На боковой панели располагаются разъемы кабелей пациента, и отсек термобумаги. На задней панели располагается разъем подключения питания.

Калибровка встроенных измерителей мониторов производится в процессе их изготовления. Доступ к регулировочным элементам измерителей заблокирован конструктивно. Пломбирование монитора в целях предотвращения несанкционированного доступа к регулировочным элементам производится путем наклеивания разрушающейся при вскрытии монитора фирменной наклейки VOTEM на нижние (боковые) части передней и задней крышек монитора.

Базовая комплектация:

• 1) Монитор

• 2) Кабель ЭКГ (5 отведений)

• 3) Комплект электродов ЭКГ

• 4) Манжета для взрослого

• 5) Шланг для манжеты

• 6) Датчик пульсоксиметрии для взрослого

• 7) Температурный датчик

• 8) Силовой кабель

• 9) Инструкция по эксплуатации

Опциональная комплектация:

• 1) Кабель ЭКГ 3 отведения

• 2) Кабель ЭКГ 5 отведений

• 3) Набор для инвазивного измерения давления

• 4) Принтер

• 5) Бумага для принтера

• 6) Кабель ICO

• 7) Провод заземления

• 8) Комплект электродов ЭКГ

• 9) Аккумулятор

• 10) Тележка

• 11) Настенный крепеж

• 12) Датчик пульсоксиметрии одноразовый

• 13) Датчик пульсоксиметрии универсальный

• 14) Датчик пульсоксиметрии неонатальный

• 15) Датчик пульсоксиметрии с креплением на ухо

• 16) Датчик пульсоксиметрии напалечный

• 17) Манжетка детская и неонатальная

• 18) Датчик температуры накожный

• 19) Датчик температуры ректальный

• 20) Датчик температуры неонатальный

• 21) Манжета педиатрическая

• 22) Манжета неонатальная

• 23) Манжета одноразовая неонатальная

• 24) Шланг для манжеты неонатальный

• 25) Модуль измерения CO2 в основном потоке

• 26) Модуль измерения CO2 в боковом потоке

• 27) Модуль измерения CO2 микропоток

• 1 Канал ЭКГ :

- диапазон входных напряжений : ± 5 мВ

- пределы допускаемой относительной погрешности измерения входных напряжений : ± 10 %

• - диапазон измерения ЧСС: (0 - 240) мин^-1

• - пределы допускаемой абсолютной погрешности измерения ЧСС: ± 2 мин^-1

• 2 Канал пульсоксиметрии :

• - диапазон измерения сатурации: (50 - 100) %

• - пределы допускаемой абсолютной погрешности измерения сатурации:

± 2 % в диапазоне (70 - 100) %

± 3 % в диапазоне (50 - 69) %

• - диапазон регулировки сигналов тревог: «верхний» и «нижний» - (50 - 99) %

• - диапазон измерения частоты пульса: (0 - 300) мин^-1

• - пределы допускаемой абсолютной погрешности измерения частоты пульса:

± 3 мин^-1 в диапазоне (0 - 240) мин^-1

± 6 мин^-1 в диапазоне (241 - 300) мин^-1

Таблица 2 Калибровочная кривая для поверки канала пульсоксиметрии

• 3 Канал измерения температуры:

• - диапазон измерений: (0 - 50) ⁰С

• - пределы допускаемой абсолютной погрешности измерений температуры:

± 0,2 ₀⁰С в диапазоне (0 - 24,9)₀⁰С

± 0,1 ⁰С в диапазоне (25 - 50) ⁰С

• - диапазоны регулировки сигнала тревоги:

• - верхний предел - (20 - 49,9) ⁰С

• - нижний предел - (10,1 - 40) ⁰С

• 4 Канал измерения неинвазивного артериального давления:

• - нормируемый диапазон измерений давления: (30 - 200) мм рт.ст.

• - пределы допускаемой абсолютной погрешности измерения давления: ± 5 мм рт.ст.

• - максимальное давление воздуха в манжете:

• - в режиме «взрослый» - 300 мм рт.ст.

• - в режиме «новорожденный» - 150 мм рт.ст.

• - диапазон регулировки сигналов тревог:

• - верхний порог - (35 - 290) мм рт.ст.

• - нижний порог - (30 - 285) мм рт.ст.

• 5 Габаритные размеры:

• - VP-1200 (VP-1000) - (289 x 176 x 286) ± 2 мм

• - VP-700 - (200 х 175 х 190) ± 2 мм

• 6 Масса:

• - VP-1200 с аккумулятором - 4,94 ± 0,05 кг

• - VP-1000 с аккумулятором - 4,32 ± 0,05 кг

• - VP-700 с аккумулятором - 4,00 ± 0,05 кг
